| Tipo de produto | Corta-sebes elétrico sem fio (a bateria) |
| Marca | Wolf Garten |
| Modelo | 30R |
| Lâminas intercambiáveis | Lâmina para arbustos (FINESSE 30B) e lâmina para grama (FINESSE 30R) – comprimento 30 cm |
| Tipo de alimentação | Bateria de lítio-íon 7,2 V (carregador incluído) |
| Tempo de carga | Aproximadamente 4 horas |
| Peso | Aproximadamente 1,5 kg (com bateria) |
| Funções principais | Corte e aparamento de sebes, arbustos, bordas de gramado |
| Ligação | Interruptor de segurança + interruptor liga/desliga |
| Segurança | Interruptor de segurança, proteção da lâmina, parada por liberação, lâmina parada por inércia |
| Índice de proteção | IPX1 (resistente a jatos de água) |
| Classe de proteção | III (tensão muito baixa de segurança) |
| Manutenção e limpeza | Limpar e lubrificar as lâminas após cada corte (WD-40). Limpar o aparelho com um pano seco. Não pulverizar água. |
| Peças sobressalentes disponíveis | Lâmina para arbustos (ref. 7080021), lâmina para grama (ref. 7079021), carregador (ref. 7079072) |
| Garantia | Garantia legal contra defeitos de material e fabricação |
Perguntas frequentes - 30R Wolf Garten
Perguntas dos utilizadores sobre 30R Wolf Garten
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Aparador de sebes elétrico em formato PDF gratuitamente! Encontre o seu manual 30R - Wolf Garten e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. 30R da marca Wolf Garten.

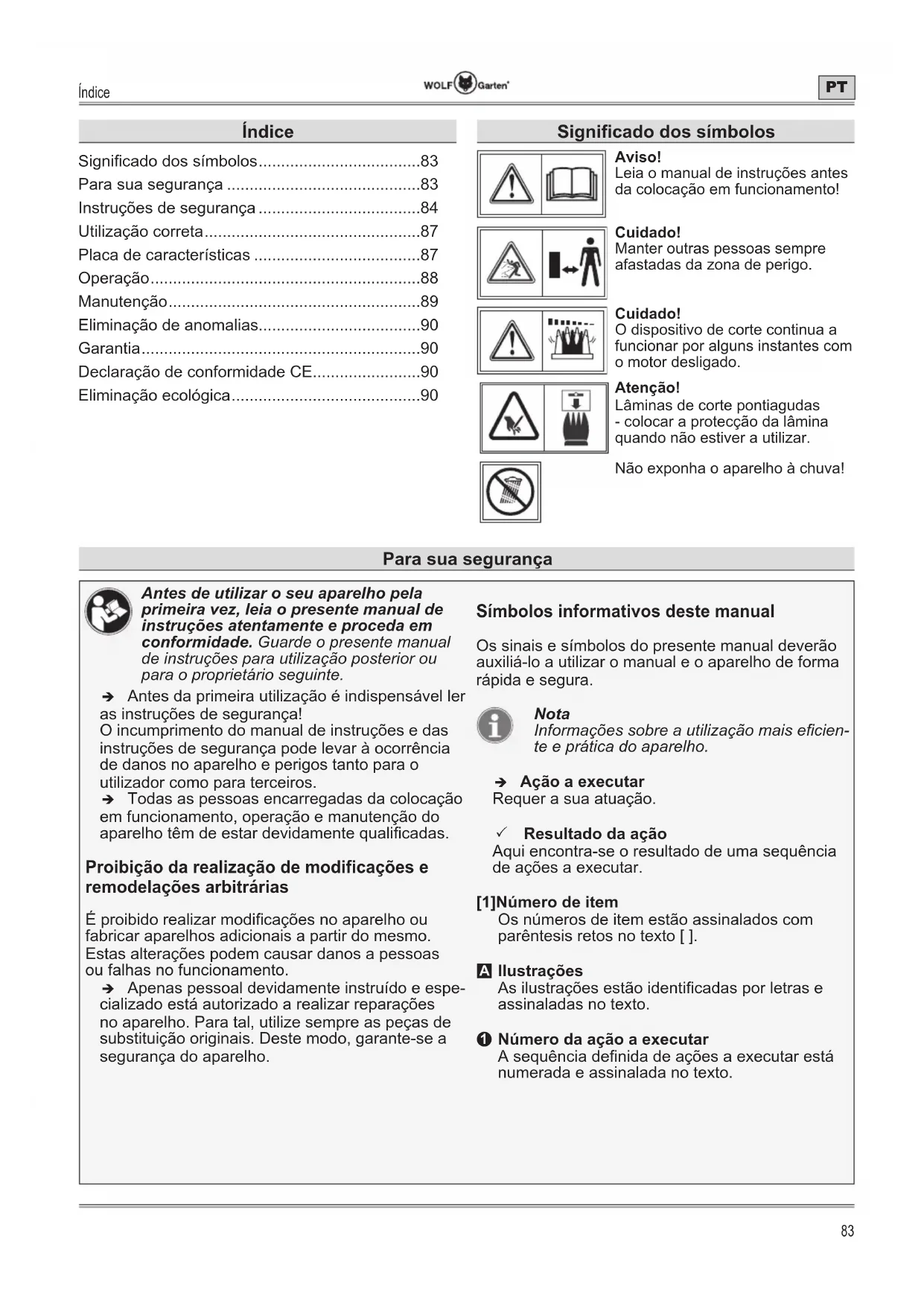

MANUAL DE UTILIZADOR 30R Wolf Garten
PT Português 83 (Instruções de serviço originais)
Para sua segurança....83
Instruções de segurança....84
Utilização correta....87
Eliminação de anomalias....90
Garantia....90
Declaração de conformidade CE....90
Eliminação ecológica....90
Leia o manual de instruções antes da colocação em funcionamento!
Cuidado!
Manter outras pessoas sempre afastadas da zona de perigo.
Cuidado!
O dispositivo de corte continua a funcionar por alguns instantes com o motor desligado.
Atenção!
Lâminas de corte pontiagudas - colocar a protecção da lâmina quando não estiver a utilizar.
Não exponha o aparelho à chuva!
Para sua segurança
Antes de utilizar o seu aparelho pela primeira vez, leia o presente manual de instruções atentamente e proceda em conformidade. Guarde o presente manual de instruções para utilização posterior ou para o proprietário seguinte.
→ Antes da primeira utilização é indispensável ler as instruções de segurança!
O incumprimento do manual de instruções e das instruções de segurança pode levar à ocorrência de danos no aparelho e perigos tanto para o utilizador como para terceiros.
→ Todas as pessoas encarregadas da colocação em funcionamento, operação e manutenção do aparelho têm de estar devidamente qualificadas.
Proibição da realização de modificações e remodelações arbitrárias
É proibido realizar modificações no aparelho ou fabricar aparelhos adicionais a partir do mesmo. Estas alterações podem causar danos a pessoas ou falhas no funcionamento.
→ Apenas pessoal devidamente instruído e especializado está autorizado a realizar reparações no aparelho. Para tal, utilize sempre as peças de substituição originais. Deste modo, garante-se a segurança do aparelho.
Símbolos informativos deste manual
Os sinais e símbolos do presente manual deverão auxiliá-lo a utilizar o manual e o aparelho de forma rápida e segura.
Nota
Informações sobre a utilização mais eficiente e prática do aparelho.
→ Ação a executar
Requer a sua atuação.
√ Resultado da ação
Aqui encontra-se o resultado de uma sequência de ações a executar.
[1]Número de item
Os números de item estão assinalados com parêntesis retos no texto [].
A Ilustrações
As ilustrações estão identificadas por letras e assinaladas no texto.
① Número da ação a executar
A sequência definida de ações a executar está numerada e assinalada no texto.
Instruções de segurança
Níveis de perigo das advertências
No presente manual de instruções são utilizados os seguintes níveis de perigo para alertar para potenciais situações de perigo:
PERIGO!
Situação de perigo iminente que, caso as medidas não sejam cumpridas, resultará em ferimentos graves ou morte.
AVISO!
Situação potencialmente perigosa que, caso as medidas não sejam cumpridas, resultará em lesões graves ou na morte.
CUIDADO!
Situação potencialmente perigosa que, caso as medidas não sejam cumpridas, resultará em ferimentos ligeiros ou moderados.
Atenção!
Situação potencialmente prejudicial que, caso não seja evitada, resultará em danos materiais.
Estrutura das instruções de segurança
PERIGO!
Tipo e fonte de perigo!
Consequências em caso de incumprimento
Medidas de segurança
Segurança no local de trabalho
Mantenha a sua área de trabalho limpa e bem iluminada. A desarrumação ou áreas de trabalho não iluminadas podem dar origem a acidentes.
Não trabalhe com a ferramenta elétrica em ambientes potencialmente explosivos, onde se encontrem líquidos, gases ou pós inflamáveis. As ferramentas elétricas produzem faíscas que podem incendiar o pó ou os vapores.
Mantenha crianças e outras pessoas afastadas durante a utilização da ferramenta elétrica. Se se distrair poderá perder o controlo sobre o aparelho.
Segurança elétrica
Retire imediatamente a ficha da tomada se o cabo foi danificado ou cortado.
A ficha de ligação da ferramenta elétrica tem de encaixar corretamente na tomada. A ficha não pode, de modo algum, ser alterada. Não utilize fichas adaptadoras juntamente com ferramentas elétricas com ligação à terra. Fichas inalteradas e tomadas adequadas reduzem o risco de um choque elétrico.
Evite o contacto do corpo com superfícies ligadas à terra, como tubos, aquecedores, fogões e frigoríficos. Existe um risco acrescido de choque elétrico se o seu corpo estiver ligado à terra.
Não exponha ferramentas elétricas à chuva ou humidade. A infiltração de água numa ferramenta elétrica aumenta o risco de choque elétrico.
Não use o cabo para outros fins, para transportar a ferramenta elétrica, para pendurar ou para puxar a ficha da tomada. Mantenha o cabo afastado de calor, óleo, arestas afiadas ou peças do aparelho em movimento. Cabos danificados ou emaranhados aumentam o risco de choque elétrico.
Carregue apenas acumuladores Wolf Garten. A tensão do acumulador tem de corresponder à tensão de carregamento do acumulador do carregador. Caso contrário, existe perigo de incêndio e de explosão.
Mantenha o aparelho limpo. Perigo de choque elétrico devido a sujidade.
Segurança de pessoas
Este aparelho não pode ser utilizado por pessoas com capacidades físicas, sensoriais ou mentais reduzidas, ou com falta de experiência e conhecimento, mesmo se forem vigiadas ou instruídas sobre a utilização segura do aparelho e compreenderem os perigos daí resultantes.
As crianças não devem brincar com o aparelho.
A limpeza e manutenção pelo utilizador não podem ser executadas por crianças.
Não utilize o aparelho com dispositivos de segurança defeituosos ou não montados.
Instruções de segurança
Tenha cuidado, preste atenção ao que está a fazer e trabalhe com uma ferramenta elétrica de forma sensata. Não utilize ferramentas elétricas se estiver cansado/a ou sob a influência de drogas, álcool ou medicamentos. Um momento de desatenção durante a utilização da ferramenta elétrica poderá resultar em ferimentos graves.
Use equipamento de proteção pessoal e use sempre proteção ocular. O uso de equipamento de proteção pessoal, como máscara respiratória, calçado de segurança antiderrapante ou proteção auditiva, de acordo com o tipo e aplicação da ferramenta elétrica, reduz o risco de ferimentos.
Antes de ligar o a ferramenta elétrica, remova ferramentas de ajuste ou chaves de fendas. A presença de uma ferramenta ou chave numa peça rotativa do aparelho pode causar ferimentos.
Evite uma postura corporal anormal. Adote uma posição firme e mantenha o equilíbrio permanentemente. Desta maneira poderá controlar melhor a ferramenta elétrica em situações inesperadas.
Não ande rapidamente, movimente-se suavemente para a frente.
Use vestuário adequado. Nunca use vestuário largo ou objetos de adorno. Mantenha cabelo, vestuário e luvas afastados de peças em movimento. Vestuário largo, objetos de adorno ou cabelo comprido podem ser captados pelas peças em movimento.
Aguarde sempre até que a ferramenta de corte esteja imobilizada.
Perante as condições que se seguem, desligue o aparelho e remova o acumulador. Certifique-se que todas as peças móveis estão completamente imobilizadas:
- antes de abandonar o aparelho;
- antes de soltar um bloqueio;
- antes de executar trabalhos de limpeza, manutenção ou ajuste;
- antes de verificar o aparelho a nível de danos, p. ex., se tiver sido atingido um corpo estranho.
Utilização e manuseamento da ferramenta elétrica
Não sobrecarregue o aparelho. Utilize a ferramenta elétrica apropriada para o seu trabalho. Com a ferramenta elétrica apropriada trabalha melhor e com maior segurança à potência indicada.
Não utilize ferramentas elétricas cujo interruptor esteja danificado. Uma ferramenta elétrica que já não possa ser ligada ou desligada é perigosa e tem de ser reparada.
Mantenha ferramentas elétricas não utilizadas fora do alcance das crianças. Não permita a utilização do aparelho por pessoas que não estejam familiarizadas com o mesmo ou que não tenham lido estas instruções. As ferramentas elétricas são perigosas quando utilizadas por pessoas inexperientes.
➢ Trate as ferramentas elétricas com cuidado. Verifique se as peças móveis funcionam perfeitamente e não encravam, se há peças partidas ou danificadas que possam afetar o funcionamento da ferramenta elétrica. Providencie a reparação de peças danificadas antes da utilização do aparelho. Muitos acidentes têm origem na má manutenção das ferramentas elétricas.
Mantenha as ferramentas de corte afiadas e limpas. Ferramentas de corte bem conservadas, com arestas de corte afiadas, encravam menos e são conduzidas com maior facilidade.
Utilize a ferramenta elétrica, os acessórios ferramentas de aplicação, etc., de acordo com estas instruções. Para tal, tenha em consideração as condições de trabalho e a atividade a executar. A utilização de ferramentas elétricas para outros fins que não os previstos pode provocar situações perigosas.
➢ Desconecte imediatamente a ficha da corrente elétrica se o cabo tiver sido danificado ou cortado.
Providencie a reparação da sua ferramenta somente por pessoal qualificado e somente com peças de reposição originais. Deste modo, garante-se que a segurança da ferramenta elétrica é preservada.
Utilização e manuseamento da ferramenta com acumulador
Carregue o acumulador somente com o carregador recomendado pelo fabricante.
Em caso de utilização incorreta, pode ser derramado líquido do acumulador. Evite o contato com esse líquido. Em caso de contato acidental, lavar com água. Se o líquido entrar em contato com os olhos, procure assistência médica. O líquido derramado do acumulador pode causar irritações na pele ou queimaduras.
O aparelho não pode ser aberto e o acumulador não pode ser retirado. Existe perigo de ferimento e perigo de incêndio!
Instruções de segurança
Instruções de segurança específicas para tesouras para arbustos
Mantenha todas as partes do corpo afastadas da lâmina de corte. Com a lâmina em funcionamento, nunca tente remover material cortado nem segurar material que esteja a ser cortado. Remova material cortado encravado somente com o aparelho desligado. Um momento de desatenção quando estiver a utilizar a tesoura com acumulador pode provocar ferimentos graves.
Segure na tesoura para arbustos pela pega com a lâmina parada. Ao transportar ou guardar a tesoura para arbustos coloque sempre a cobertura de proteção. O manuseamento cuidadoso do aparelho reduz o perigo de ferimento provocado pela lâmina.
Segure na ferramenta elétrica somente nas superfícies isoladas da pega, dado que a lâmina de corte pode entrar em contacto com cabos de alimentação ocultos. O contacto da lâmina de corte com um cabo condutor de tensão pode colocar componentes metálicos do aparelho sob tensão, provocando um choque elétrico.
Mantenha o cabo afastado da área de corte. Durante o trabalho, o cabo pode estar oculto no arbusto, podendo ser cortado inadvertamente.
Antes de iniciar o trabalho, procure objetos que possam estar ocultos nos arbustos, como, p. ex., vedações metálicas. Deste modo, pode evitar uma colisão.
➢ Recomenda-se a utilização de disjuntor diferencial com uma corrente de ativação de 30 mA ou inferior.
Segure a tesoura para arbustos de modo seguro e firme na mão. Durante o trabalho, segure na tesoura para arbustos somente pela pega.
Instruções gerais de segurança para tesouras de relva, de contorno e de arbustos
Utilize a tesoura para arbustos no domínio privado previsto para tratar de buxos, arbustos e superfícies relvadas.
Não utilize as tesouras com acumulador para triturar para fins de compostagem devido ao perigo que isso constitui para a integridade física do utilizador.
Não deve utilizar as tesouras com acumulador em espaços públicos, parques, complexos desportivos, estradas, etc., nem na agricultura / silvicultura.
➢ Seleccione a altura de trabalho de maneira a que a lâmina não entre em contacto com o solo.
Ligue o aparelho somente quando as mãos e os pés estiverem suficientemente afastados das lâminas de corte.
Tenha em consideração, que mesmo em aparelhos descarregados, pode existir um perigo de ferimento ao ligar o aparelho devido à carga residual.
Jovens com idade inferior a 16 anos não devem operar o aparelho.
Este aparelho não deve ser operado por crianças e por pessoas com capacidades físicas, sensoriais ou psíquicas limitadas ou com experiência e conhecimento insuficientes. O aparelho não deve ser utilizado por pessoas que não estejam familiarizadas com este manual de instruções. Os regulamentos locais podem estipular uma idade mínima para o utilizador.
Instruções de segurança específicas para tesouras para relva
Antes de cortar superfícies ou bordos relevados, remova corpos estranhos da relva, como ramos, pedras, arames, etc.
Utilize o aparelho somente à luz do dia ou com boa iluminação artificial.
Acumulador
Perigo de incêndio!
Nunca carregue acumuladores em ambientes com ácidos e materiais facilmente inflamáveis.
Carregue o acumulador somente a uma temperatura ambiente entre 10 °C a 45 °C. Deixe primeiro o acumulador arrefecer se tiver sido submetido a esforço forte.
Carregador
Não ligue um carregador molhado ou húmido a uma tomada.
Utilize o carregador somente em espaços secos.
Desconecte ligações do cabo somente pela ficha. Se puxar pelo cabo pode danificar o cabo e a ficha, deixando de garantir segurança elétrica.
Nunca utilize o carregador se o cabo, a ficha ou o próprio aparelho estiverem danificados por influências externas. Leve o carregador à oficina especializada mais próxima.
Nunca abra o carregador. Em caso de avaria, leve-o a uma oficina especializada.
Instruções de segurança
Perigo de explosão!
Proteger o aparelho do calor e fogo.
Não colocar sobre radiadores e não expor a radiação solar forte durante um longo período de tempo.
Carregue o aparelho somente a uma temperatura tomada de carga. ambiente entre -10 °C a + 45 °C.
tomada de carga.
Perigo de curto-circuito
O aparelho não pode ser aberto e o acumulador não pode ser retirado.
O aparelho não pode ser curto-circuitado nem podem ser encaixados quaisquer objetos na
Utilização correta
A tesoura com acumulador destina-se exclusivamente ao cuidado de bordos relevados, superfícies relevadas pequenas bem como arbustos, no domínio privado. Qualquer utilização diferente é considerada incorreta.
A responsabilidade por danos causados pela utilização incorreta é do utilizador.

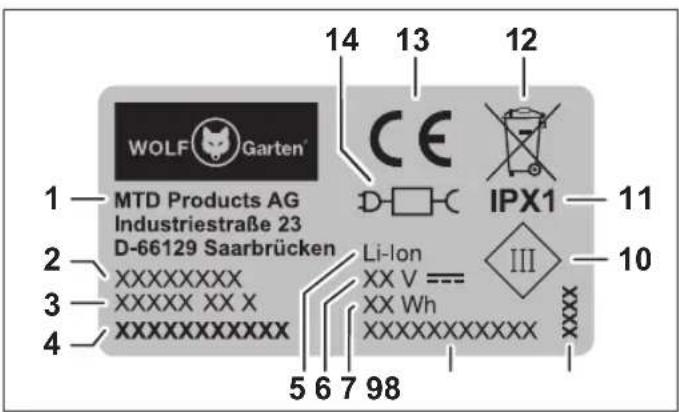

A placa de características encontra-se na carcaça do aparelho.
Estrutura
2 Grupo de aparelhos
3 Nome do modelo
4 Número do modelo
5 Tipo de acumulador
6 Tensão nominal, tipo de corrente
7 Potência
8 Número de série
9 Ano de fabrico
10 Classe de proteção
11 Tipo de proteção
12 Indicação sobre reciclagem
13 Marcação CE
14 Carregador separado

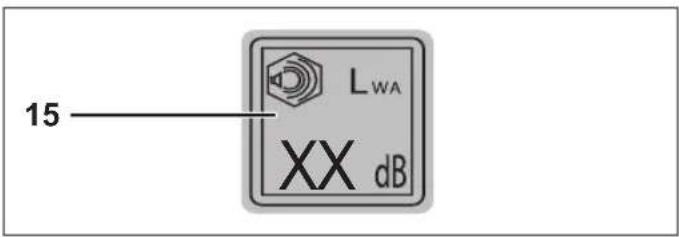

15 Potência sonora garantida
Operação
Elementos de comando (fig. K)
1 Tomada de carga
2 Alça para pendurar
3 Interruptor liga/desliga
4 Lâmina para arbustos (FINESSE 30 B)
5 Proteção da lâmina
6 Lâmina para relva (FINESSE 30 R)
7 Indicador do estado de carga
8 Interruptor de segurança
9 Carregador
Carregar o acumulador (fig. A)
AVISO!
Lesões ou danos materiais.
Carregar apenas em espaços secos.
Utilize exclusivamente o carregador WOLF-Garten de origem!
CUIDADO!
Lesões ou danos materiais.
➢ Observar a tensão de rede!
→O carregador tem de corresponder aos dados constantes da placa de características do aparelho.
Nota
O acumulador tem de ser carregado antes da primeira utilização.
→ Insira a ficha de carga na tomada de carga da tesoura com acumulador A 1.
→ Ligue o carregador à tensão de rede (230 V \~) A ②.
Informações sobre o indicador de estado de carga (fig. A 3)
- o LED vermelho indica processo de carregamento.
- o LED verde indica que o processo de carregamento está concluído.
Ligar/desligar a tesoura com acumulador (fig. B C)
CUIDADO!
Lesões ou danos materiais.
- Use proteção ocular adequada e calçado resistente.
Ligue a tesoura com acumulador somente quando as mãos e os pés se encontrarem fora do alcance do dispositivo de corte.
→ Abra a proteção da lâmina e retirêe 1, ou puxe a proteção da lâmina para fora B 2.
→ Desloque o interruptor de segurança para a frente e mantenha-o premido.
→ Acione o interruptor liga/deslCa2.
→ Volte a soltar o interruptor de segurança1.
→ Para desligar a tesoura com acumulador, solte o interruptor liga/desliga C ②.
Recomendações gerais relativas ao acumulador:
Para assegurar uma longa vida útil do acumulador, deverá observar os seguintes pontos:
- Se a tensão do acumulador for baixa, a velocidade da tesoura diminui. Neste caso, o acumulador deve ser carregado.
- O acumulador de iões de lítio deve ser carregado antes de pausas prolongadas, p. ex., antes de ser armazenado.
- Tempo de carregamento: aprox. 4 horas.
- O acumulador de iões de lítio pode ser carregado em qualquer estado de carga e o carregamento pode ser interrompido em qualquer altura sem danificar o acumulador (sem efeito de memória).
- Para evitar a auto-descarga do acumulador, retire a ficha do carregador da tesoura com acumulador assim que o carregador for desligado da corrente.
Conselhos para cortar formas em plantas ornamentais (fig. I J)
→ Faça um molde em caríou outro material leve e amplo, que lhe permita obter um corte uniforme, p. ex., para uma esfera 1.
→ Pode ainda criar um molde utilizando ripas eJO para, p. ex., formar um cone J.
Manutenção
AVISO!
Perigo de ferimentos devido a lâminas em movimento inverso.
Não abra o aparelho, em caso de dúvida recorra sempre a uma oficina especializada.
➢ Retire o acumulador antes da execução de trabalhos de manutenção e limpeza no aparelho.
- Não toque nas lâminas em funcionamento.
Limpeza
→ Limpe e lubrifique as lâminas (recomenda-se óleoArmazenamento multiuso WD-40) após cada trabalho de corte.
→ Após cada utilização, limpe a tesoura com acumulador com um pano seco ou, em caso de sujidade forte, com uma escova.
→ Limpe e lubrifique a engrenagem no fim da época de jardinagem (ver «Limpar ou substituir lâmina»).
Atenção !
Nunca pulverize a tesoura com água.
Limpar ou substituir lâmina (fig. D E F G H)
Nota
Por princípio, a lâmina não deve ser afiada mas sim substituída.
→ Levante a retendo 1 e puxe o patim para trás 2.
→ Retire a lâmina da tesoura com acumulador.
→ Lubrifique o anel plástico da lâm Facom vase-lina.
→ Limpe a área visível da engrenagem e aplique igualmente lubrificante.
→ Fixe a lâmina na tampa da engrenagem
→ Desloque o patim sobre a tesoura com acumulador até a retenção engatar G H (a lâmina encaixa automaticamente na engrenagem).
Assistência técnica
Providencie a reparação da sua ferramenta somente por pessoal qualificado e somente com peças de reposição originais. Deste modo, garante-se que a segurança da ferramenta elétrica é preservada.
Atenção!
Outros trabalhos de manutenção que não os descritos no presente manual de instruções, só podem ser executados pelo fabricante ou seu representante.
→ Mantenha a tesoura com acumulador fora do alcance das crianças.
→ Para transporte e armazenamento, coloque sempre a proteção da lâmina.
→ O acumulador de iões de lítio deve ser carregado antes de pausas prolongadas, p. ex., antes de ser armazenado no inverno.
→ Armazene a tesoura com acumulador num local seco sem risco de congelação.
Eliminação de anomalias
AVISO!
Perigo de ferimentos ou danos materiais
Em caso de dúvida, recorra sempre a uma oficina especializada.
Antes de proceder a qualquer verificação ou trabalhos, desligue o aparelho e remova o cabo de rede.
➢ Não abra o aparelho, em caso de dúvida recorra sempre à assistência técnica da WOLF-Garten.
Antes de cada verificação ou antes de trabalhos nas lâminas, desligue a tesoura com acumulador.
| Problema Causa possível Solução | ||
| As lâminas ficam quentes. Lâminas rombas. Recorra a uma oficina especializada. | ||
| O motor não funciona. | Acumulador descarregado.Acumulador com defeito. | Carregar o acumulador.Recorra a uma oficina especializada. |
| Problemas ao carregar o acumulador. | Acumulador ou carregadorcom defeito. | Recorra a uma oficina especializada. |
| Funcionamento irregular, forte vibração do aparelho. | Lâmina danificada. Substituir lâmina. | |
Peças de reposição e acessórios
| N.° de encomenda Designação do artigo Tamanho | ||
| 7080021 | Lâmina para arbustos compl. Finesse 30B | N.° Invox 23000400 |
| 7079021 | Lâmina para relva compl. Finesse 30R N.° Invox 23000500 | |
| 7079072 | Carregador Finesse 30R/RR2000 N.° Invox 66000101 | |
Garantia
Em cada país são válidas as condições de garantia publicadas pela nossa empresa ou pelo importador. Durante o período da garantia, as avarias serão por nós reparadas sem encargos, desde que causadas por um defeito de material ou de fabrico. Caso pretenda invocar a cobertura pela garantia, dirija-se ao seu revendedor ou à sucursal mais próxima.
Declaração de conformidade CE
Na declaração de conformidade CE fornecida em separado, a qual é parte integrante deste manual de instruções, irá encontrar mais informações sobre o aparelho.
Eliminação ecológica
Ferramentas eletrónicas, acessórios e embalagens devem ser reaproveitados de modo ecológico.
Não coloque acumuladores/baterias no lixo doméstico, fogo ou água. Os acumuladores/baterias devem ser recolhidos, reciclados ou eliminados de forma ecologicamente correta.
Apenas para países da UE: Não coloque a ferramenta elétrica no lixo doméstico! Em conformidade com a Diretiva Europeia 2012 /19/UE relativa a aparelhos elétricos e eletrónicos usados e transposição para o direito nacional, as ferramentas elétricas usadas têm de ser recolhidas em separado e encaminhadas para reciclagem de acordo com as normas ambientais.
