NÁVOD NA OBSLUHU KITSPF1 SMEG

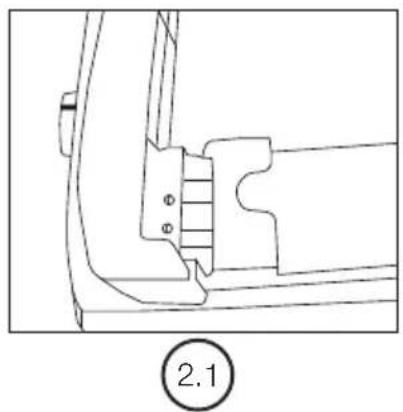

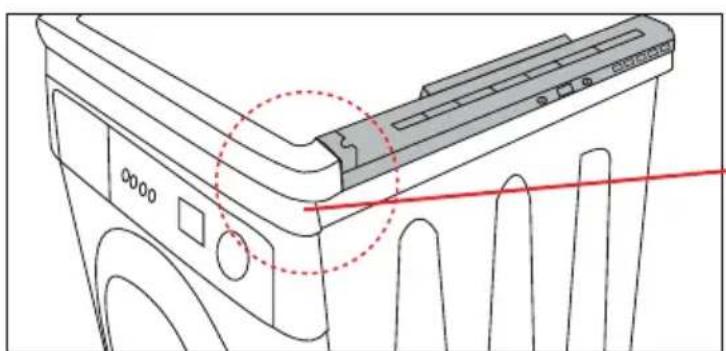

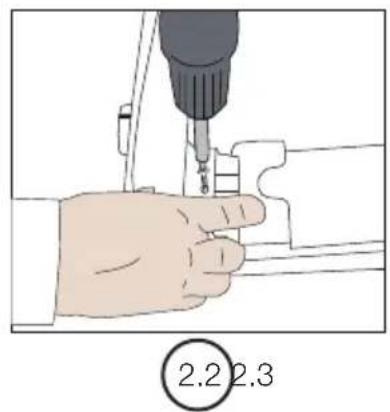

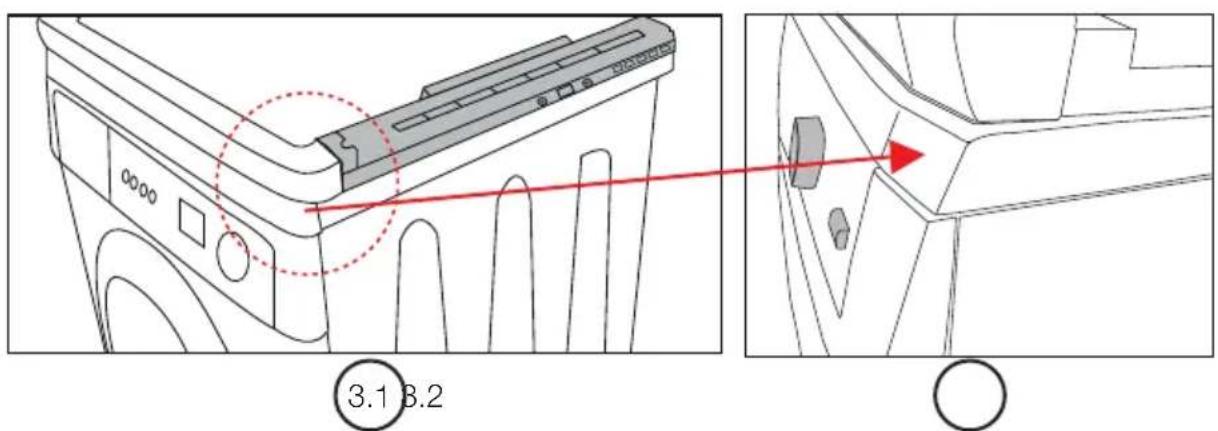

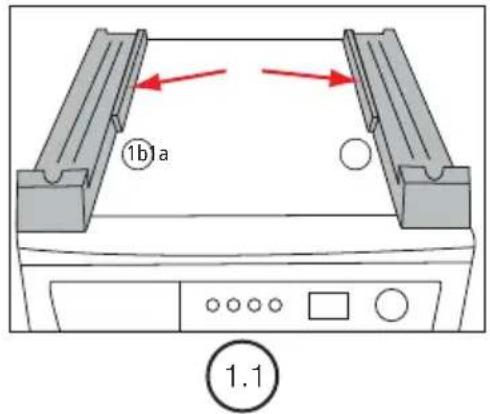

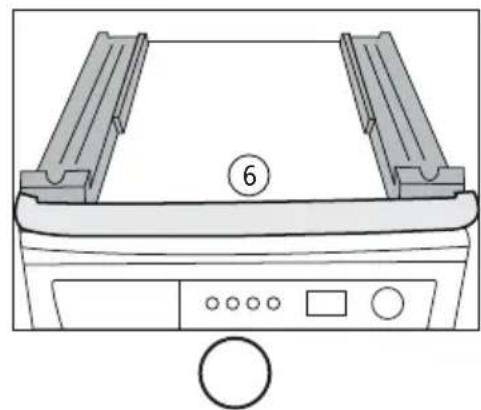

Izmantojiet elektrisko skrūvgriezi tikai, lai ieskrūvētu skrūves. 4a74 - SK KROK č. 1 : Umiestnite poistné plastový vedenia(1a-1b) dodané v krabici práčky, ako je znázornené na obrázku. (1.1) Pokyn : Plochy na obrázku musia byť tvárou proti sebe. KROK č. 2 : Umiestnite ozdobnú lištu (6) na čelnú stranu, ako je znázornené na obrázku. (2.1) Potom použite “plastové skrutky dodávané v krabici” pre pripojenie ozdobnej lišty (6) vľavo a vpravo do pridržiavacích vedení (1). (2.2) Pokyn : Pre túto operáciu použite elektrický skrutkovač. KROK č. 3 : Umiestnite ozdobnú lištu (6) do vhodnej vizuálnej polohy s hornou policou práčky. (3.1 - 3.2) Číslo dielaNázov príslušenstva Názov príslušenstva Názov príslušenstva Pridržiavacie vedenia SkrutkyČíslo diela Zadný prípojný podporný prvok Zadný upevňovací prvokČíslo diela a- Samorezné skrutkyb - Torx Skrutka s tupým koncom Ozdobná lišta1b 1a 6a 6a

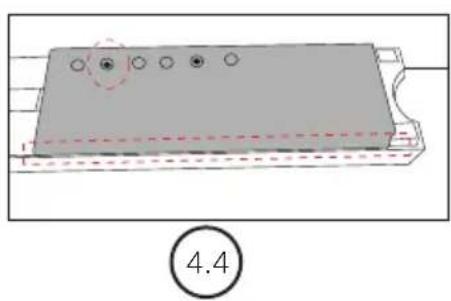

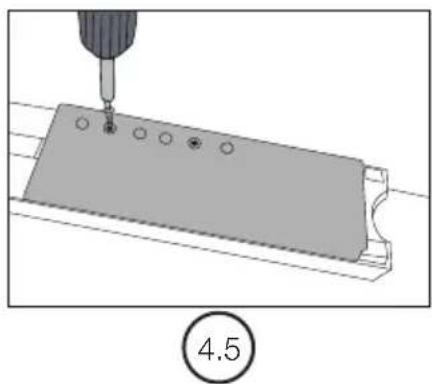

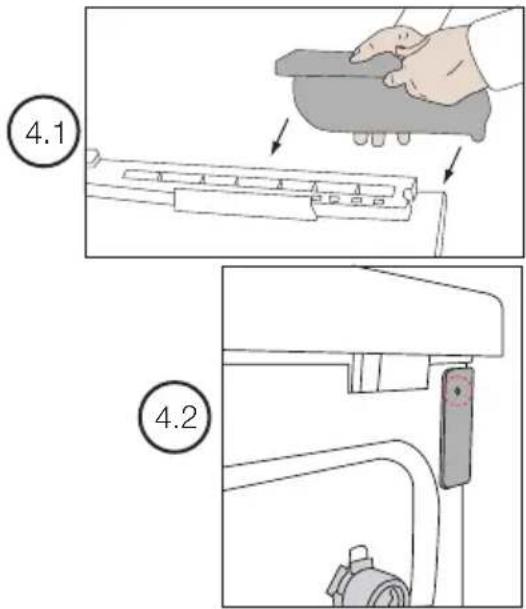

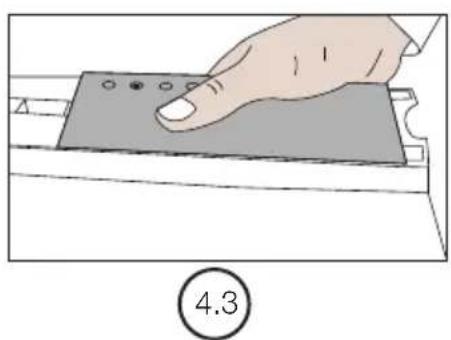

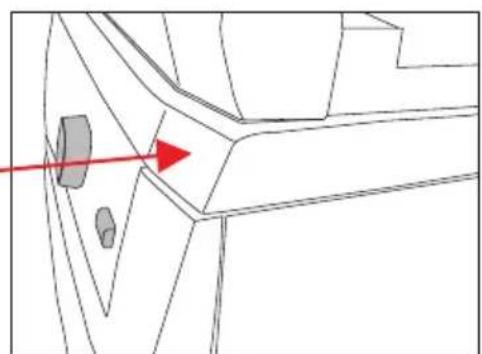

KROK č. 4 : Umiestnite zadnú podpornú dosku (3) ; - najprv na pridržiavacie vedenia (1), ako je znázornené na obrázku č. 4.1. (4.1) - Potom upravte pozíciu otvorov na tele pračky. (4.2) Pokyn 1 : Ako je znázornené na obrázku č. 4.3, skontrolujte, či sedí správne na zobrazenom pridržiavacom vedení. Pokyn 2 : Pohybovaním nájdite správnu polohu skrutiek (4.4) na pridržiavacích vedeniach (1) a priskrutkujte ich plastovými skrutkami (2). (4.5) KROK č. 5 : Pre pripojenie pridržiavacích vedení (1a-1b) k telesu práčky, - Ako je uvedené na obrázku číslo 5.1, použite samorezné skrutky (5a) dodávané so Stohovacou sadou s cieľom umiestnenia časti (3a) na telo práčky a upevnite spojenie. - Ako je znázornené na obrázku č. 5.2, použite samorezné skrutky (5a) dodávané so Stohovacou sadou s cieľom umiestnenia časti (3b) na telo práčky a upevnite spojenie. Pre pripojenie v tomto kroku, skrutku so špeciálnym tvarom č. 5a použite iba pre inštaláciu 1. použitého kusu (5.1). Pre pripojenie v tomto kroku, skrutku so špeciálnym tvarom č. 5a použite iba pre inštaláciu 2. použitého kusu (5.2). V prípade, ak sa na tele práčky nachádza inštalačný otvor; použite Torx Skrutka s tupým koncom (5b) namiesto samoreznej skrutky (5a). (5.3)

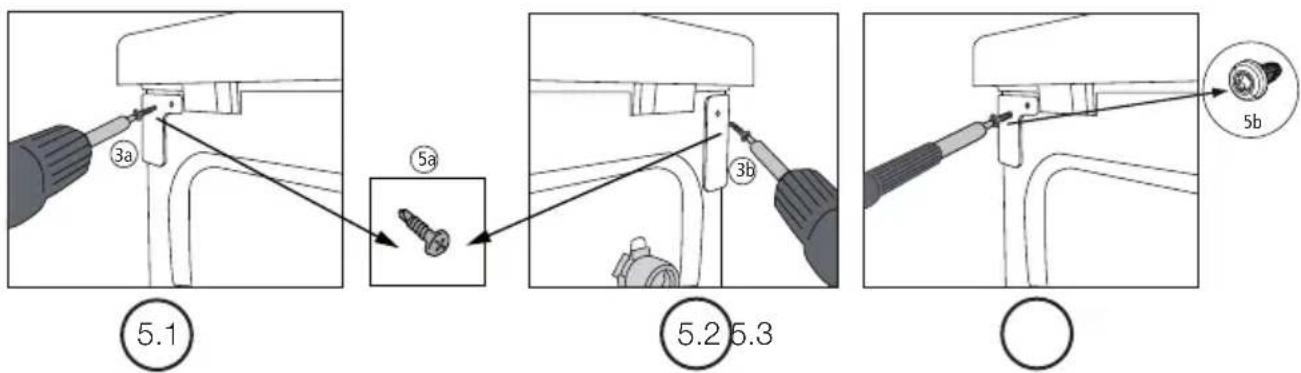

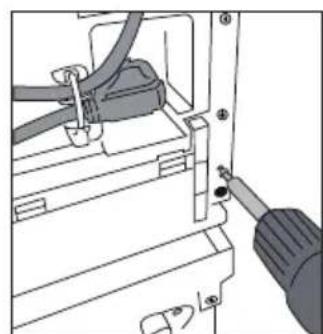

KROK č. 6 : Umiestnenie sušičky na práčku a na Stohovaciu sadu; Ako prvé otvorte 4 nastaviteľné nohy sušičky ich otočením o 4-6 otáčok. (6.1) - Zdvihnite sušičku s pomocou najmenej dvoch osôb a umiestnite ju na pridržiavacie vedenia (1). (6.2) KROK č. 7 : Potiahnite sušičku vpred na pridržiavacích vedeniach (1). (7.1) Pokračujte v ťahaní chladničky, kým nohy nezapadnú a nezaistia sa v drážke pridržiavacieho vedenia (1). (7.2) KROK č. 8 : Odstráňte PT skrutky zo zadnej strany tela sušičky, ako je znázornené na obrázku, z ľavej aj pravej strany. Tieto skrutky budú použité neskôr. (8.1)

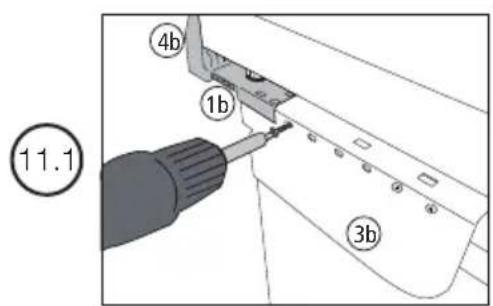

KROK č. 10 : Posuňte zadné upevňovacie časti (4a, 4b) do vnútra pridržiavacieho vedenia (1a-1b) do hĺbky ako je sušička. - Po tomto nastavení, pomocou skrutiek vyňatých v kroku 8 zabezpečte zadné upevňovacie diely na telo sušičky.(10.1) KROK č. 11 : Pre dokončenie spojenia práčky, sušičky a Stohovacej sady; - Prisuňte k sebe prislúchajúce otvory medzi časťami 1 a 3 a spojte ich plastovými skrutkami (2). (11.1) - Dokončite inštaláciu Stohovacej sady vykonaním tohto postupu v oboch smeroch.

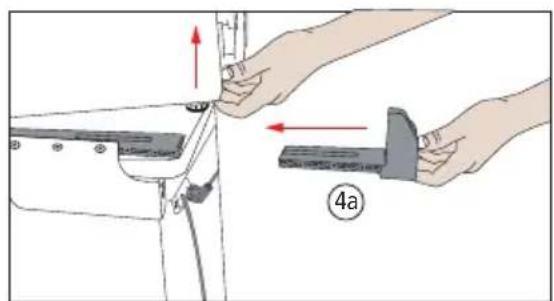

KROK č. 9 : Pripojenie sušičky a Stohovacej sady; - Lift the TD by pushing it forward from the rear area. Install the rear fixing part (4) to retaining duct (1) part. (9.1) Zadné podporné diely majú dva typy (4a, 4b) : ľavé a pravé. Montáž v opačnom smere nie je možný. Vzhľadom k tomu, že zadné podporné diely sú navrhnuté ako ľavé a pravé. (4a-4b)

Elektrické skrutkovače použite iba v prípade skrutkových spoj. 4aRev:5 / 220515 / 2961460014 Rev:7 / 180716 / 2961460014
