MANUAL DE UTILIZADOR KITSPF1 SMEG
KIT DE EMPILHAMENTO UNIVERSAL
STACKINGKITUNIVERSALE
UNIWERSALNY ZESTAW MONTAZOWY
KIT UNIVERSAL PENTRU MONTARE
KIT ΣTOIBAΞHΣ TENIKHΣ XPHΞHΣ
UNIVERZÁLNI STOHOVACÍ SADA
UNIVERSALUS KROVIMO BLOKAS
UNIVERSALIS STIPRINAJUMA KOMPLEKTS
UNIVERZÁLNA STOHOVACIA SADA

Universal Stacking Kit Kurulum Kilavuzu
Manual de instruções do kit de empilhamento universal

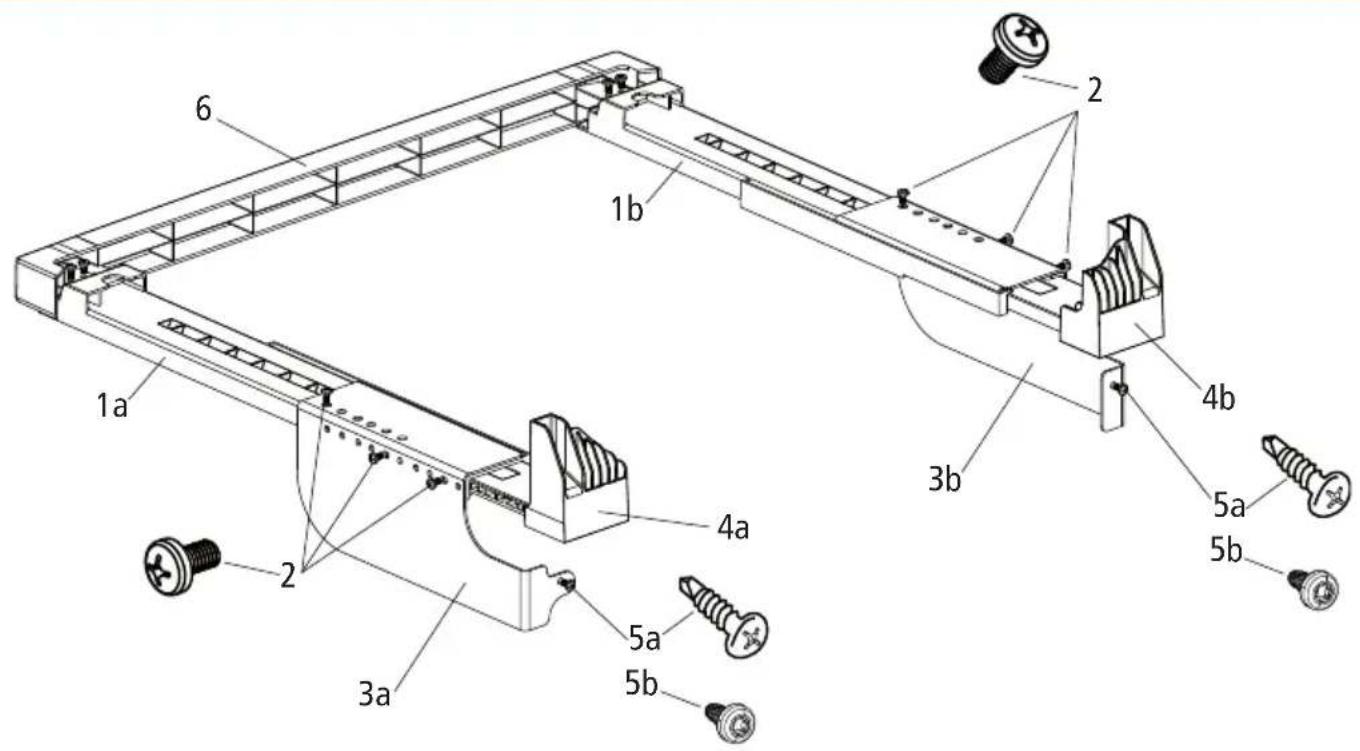

| Parte n° | Nome da parte | Parte n° | Nome da parte | Parte n° | Nome da parte |
| 1 | Canais de retençao | 3 | Parque de ligação do suporte traseiro | 5 | a - Parafusos auto-roscantes |
| b - Parafuso Torx de ponta grossa | |||||
| 2 | Parafusos | 4 | Elemento de fixação traseiro | 6 | Parque de efeito estétrico |

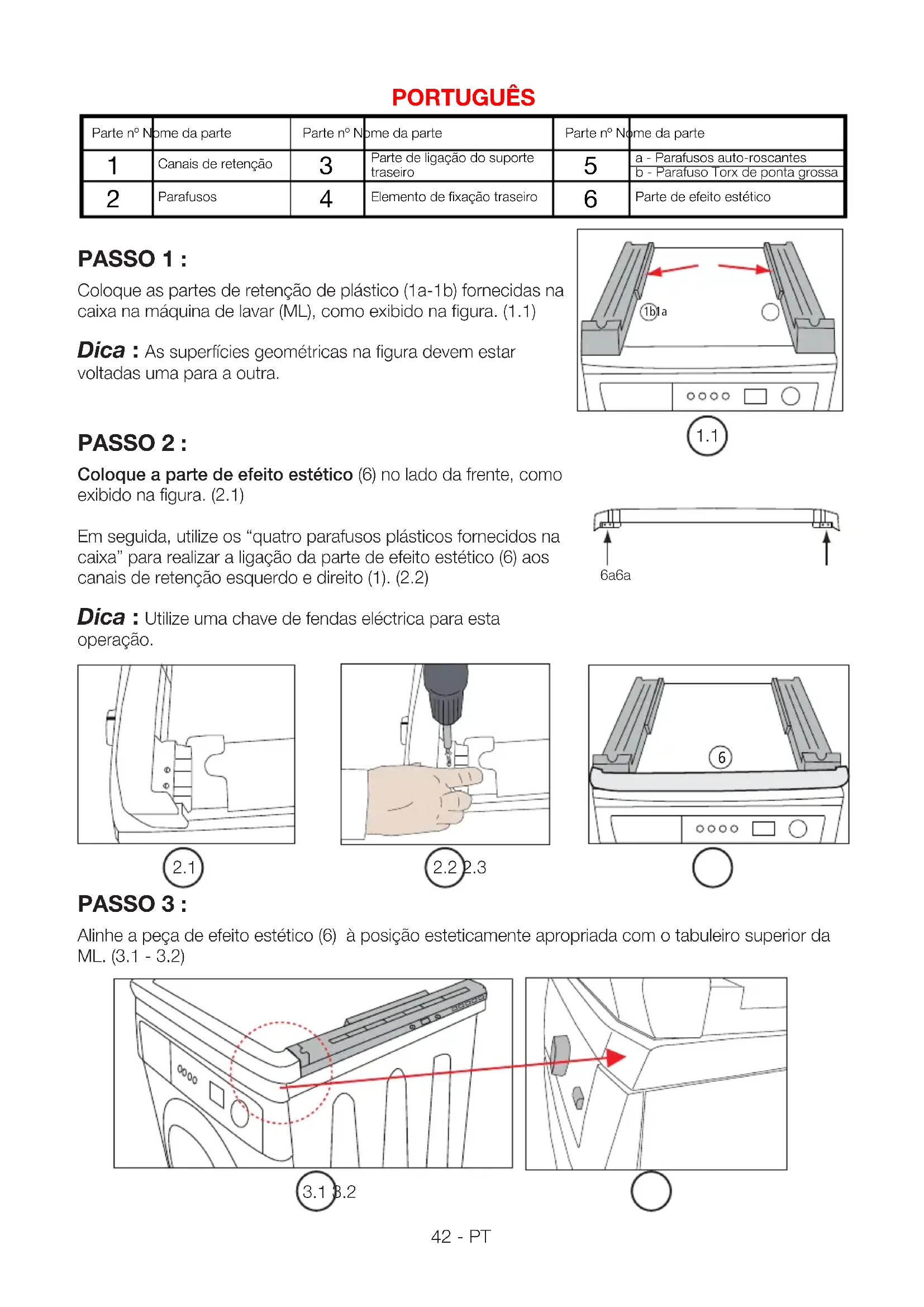

PASSO 1:

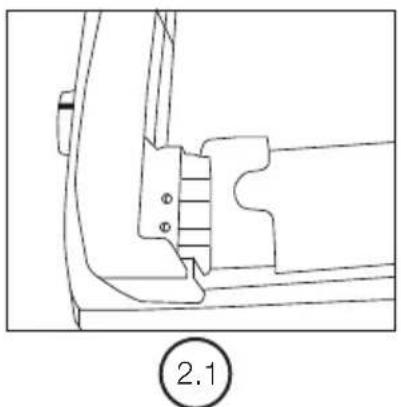

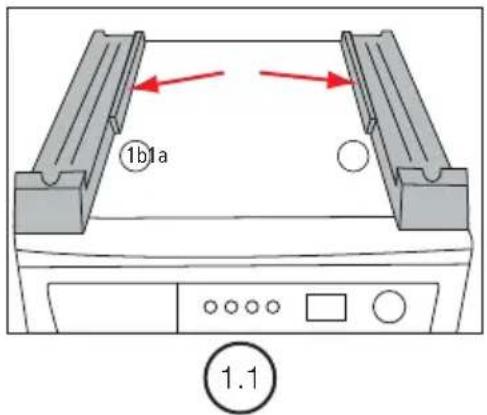

Cologne as partes de retencion de plástico (1a-1b) fornecidas na caixa na区内 de lavar (ML), como exibido na figura. (1.1)
Dica: As superficies geométricas na figura devem estar voltadas una para a另一边.

PASSO 2 :
Coloque a parte de efeito estétrico (6) no lado darente, como exibido na figura. (2.1)

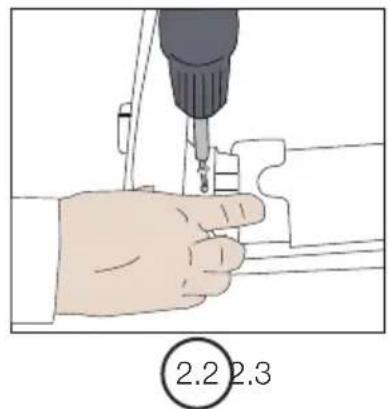

Em seguida, utilize os "quatro parafusos plácicos fornecidos na caixa" para realizar a ligação da parte de efeito estétrico (6) aos canais de retensoção esquerdo e direito (1). (2.2)

Dica: Utilize uma chave de fendas eletrica para esta operacao.



PASSO 3 :

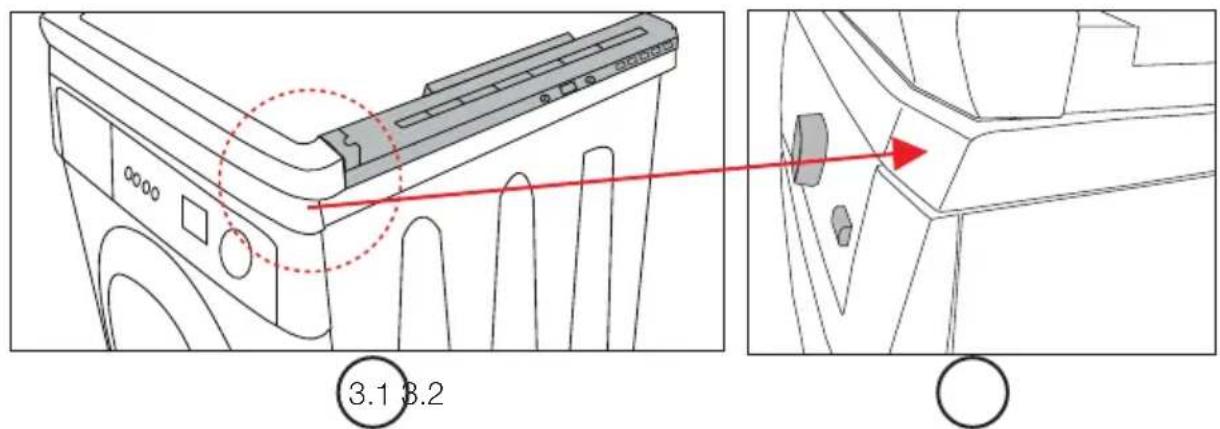

Alinhe a peça de efeito estétrico (6) à posicao estetricamente apropriadna com o tabuleiro superior da ML. (3.1 - 3.2)

PASSO 4 :

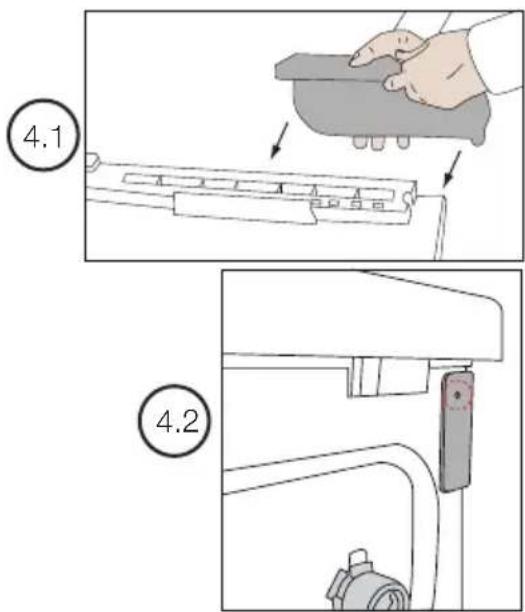

Coloque a placac de suporte traseira (3)
-
no canal de retenção (1), como exibido na figura 4.1 em primeiro lugar. (4.1)
-
Depois ajuste as posições do orificio ao corpo da ML. (4.2)

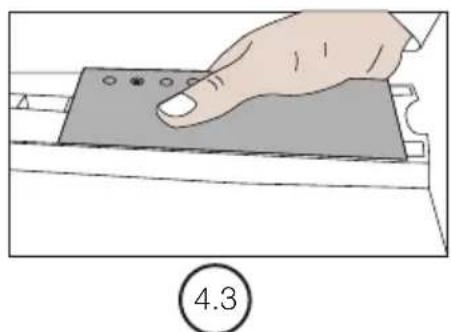

Dica 1: Como exibido na figura 4.3, verifique se está adequadamente encaixado no canal exibido.

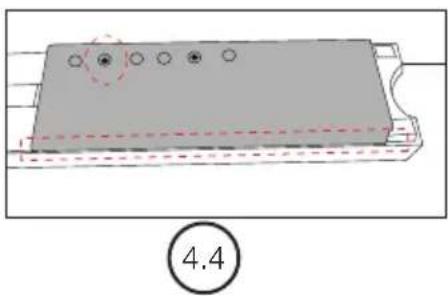

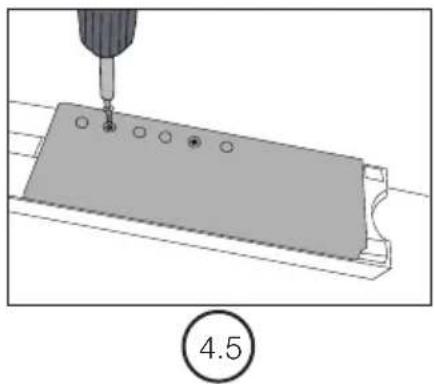

Dica 2: Procure a posicao apropriadao do parafuso (4.4) movendo-o no canal de retencao (1) e montando-os com o parafuso plastico (2). (4.5)




PASSO 5 :
Para fazer o canal de retenção (1a-1b) para ligaçao do corpo da ML,

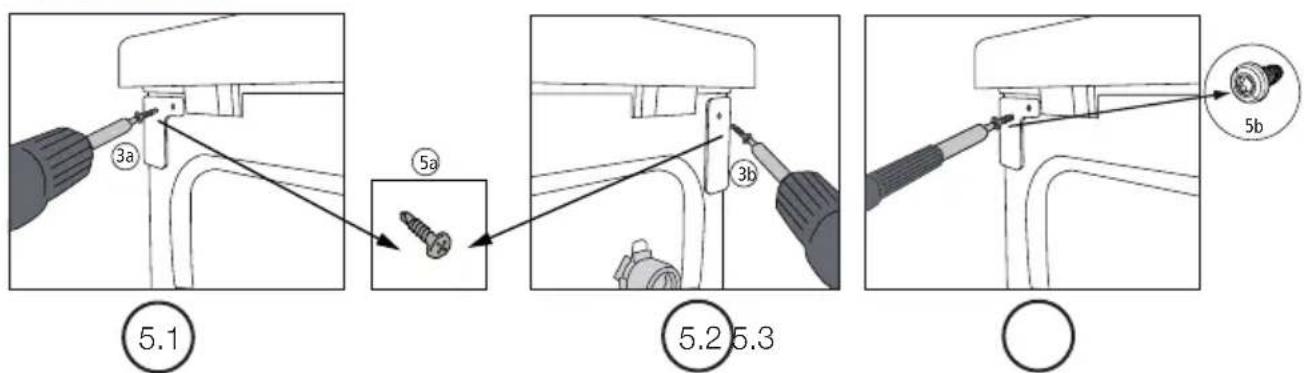

- Como exibido na figura 5.1, utilize o parafuso auto-roscante (5a) entrega com o kit de empilhamento, de forma a posicaoar a parte (3a) no corpo da ML e realizar a ligaçao.

Para a ligação neste passo, éutilizando apenas o parafuso n^0 5a com desenhoo especial e 1 peça para a instalacao. (5.1)

- Como exibido na figura 5.2, utilize o parafuso auto-roscante (5a) entrega com o kit de empilhamento, de forma a posicaoar a parte (3b) no corpo da ML e realizar a ligaçao.

Para a ligação neste passo, éutilizando apenas o parafuso n^0 5a com desenhox especial e 1 peça para a instalacao. (5.2)

Se houver um orificio de instalacao na estrutura: utilize um parafuso torx de ponta grossa (5b) em vez do parafuso auto-roscante com ponta de broca (5a). (5.3)
PASSO 6 :
Para poder colocar o secador de Tambor (ST) na Maquina da Lavar (ML) e o kit de empilhamento;

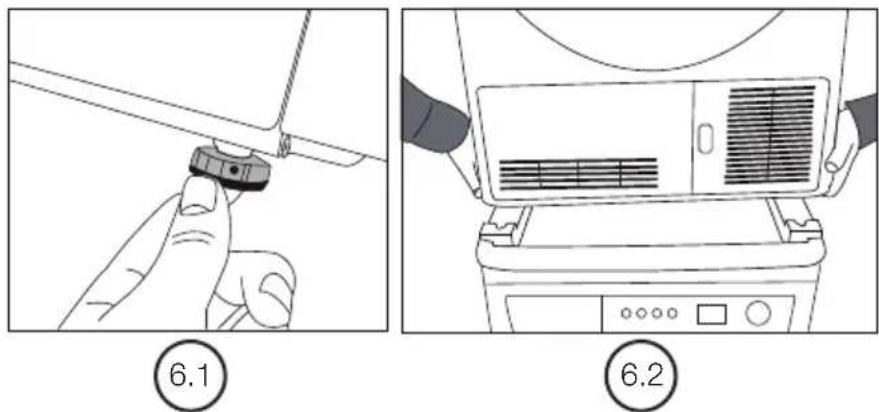

Primeiro abra os 4 pés ajustáveis do Secador de Tambor (ST) rodando-os 4-6 vezes. (6.1)
- Levante o Secador de Tambor (ST) com a ajuda de do-minimo两大icos para coque-o no canal de retencao (1). (6.2)

Verifique a estabilitadede STaposo abrir os pés.

PASSO 7 :

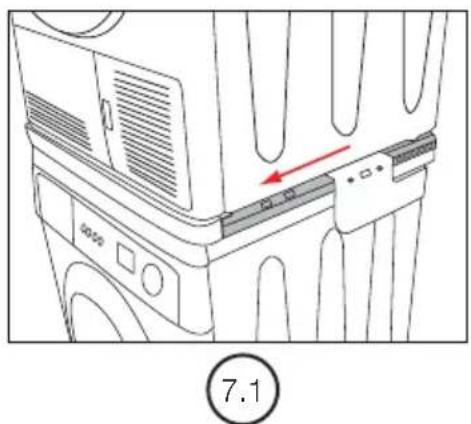

Mova o Secador de Tambor (ST) para a fronte nos canais de retencao (1). (7.1)

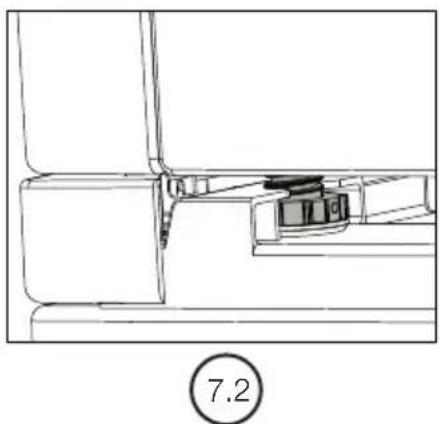

Continue a deslizar a boaina até os pés estarem posicionados e presos na guia sobre o canal de retençao (1). (7.2)


PASSO 8 :

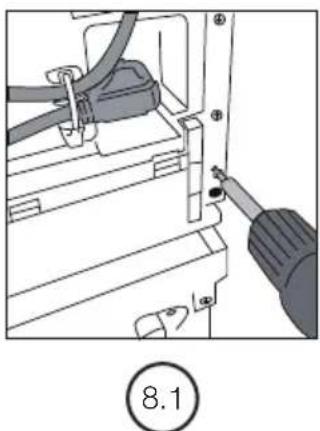

Remova os parafusos do PT do corpo traseiro do ST como exibido na figura, da esquerda para a direita. Estes parafusos são utilizados mais tarde. (8.1)

PASSO 9 :
Para a ligaçao do ST e do kit de empilhamento;

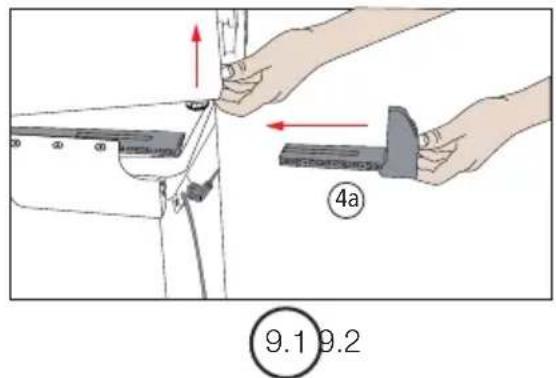

- Levante o ST empurrando-o para frente da area traseira. Instale a parte de fixacao traseira (4) na parte do canal de retencao (1). (9.1)

As partes de retençao traseira (4a-4b) são de dois tips: esquerda e direita. Não é possivel a instalação em direcção contrária, devido as partes de fixação traseira estarem concebidas como esquerda e direita. (4a-4b)


PASSO 10 :
Mova as partes de fixação traseiras (4a-4b) dentro do canal de retençao (1a-1b) conforme a profundidade do ST (Secador de Tambor).
- Após este ajuste, utilize os parafusos removidos no passo 8 para segurar as partes de retenção traseiras ao corpo do ST. (10.1)

Utilize chaves de fenda eletricas apenas durante a ligação do parafuso.

PASSO 11:
Para finalizar as ligações de montagem da ML, do ST e do kit de empilhamento;
-

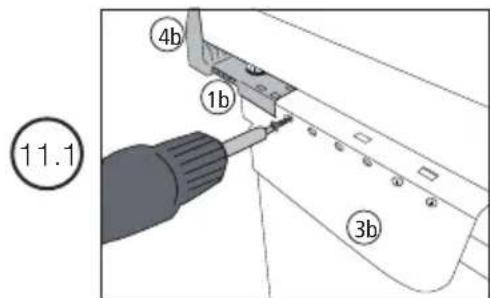

Alinhe os orificios correspondentes com as partes n^1 n^3 e ligue estas orificios correspondentes (2) com os parafusos plácicos. (11.1)
-
Complete a instalação do kit de empihamento realizando esta operação em ambas as direções.
