MANUAL DE USUARIO KITSPF1 SMEG

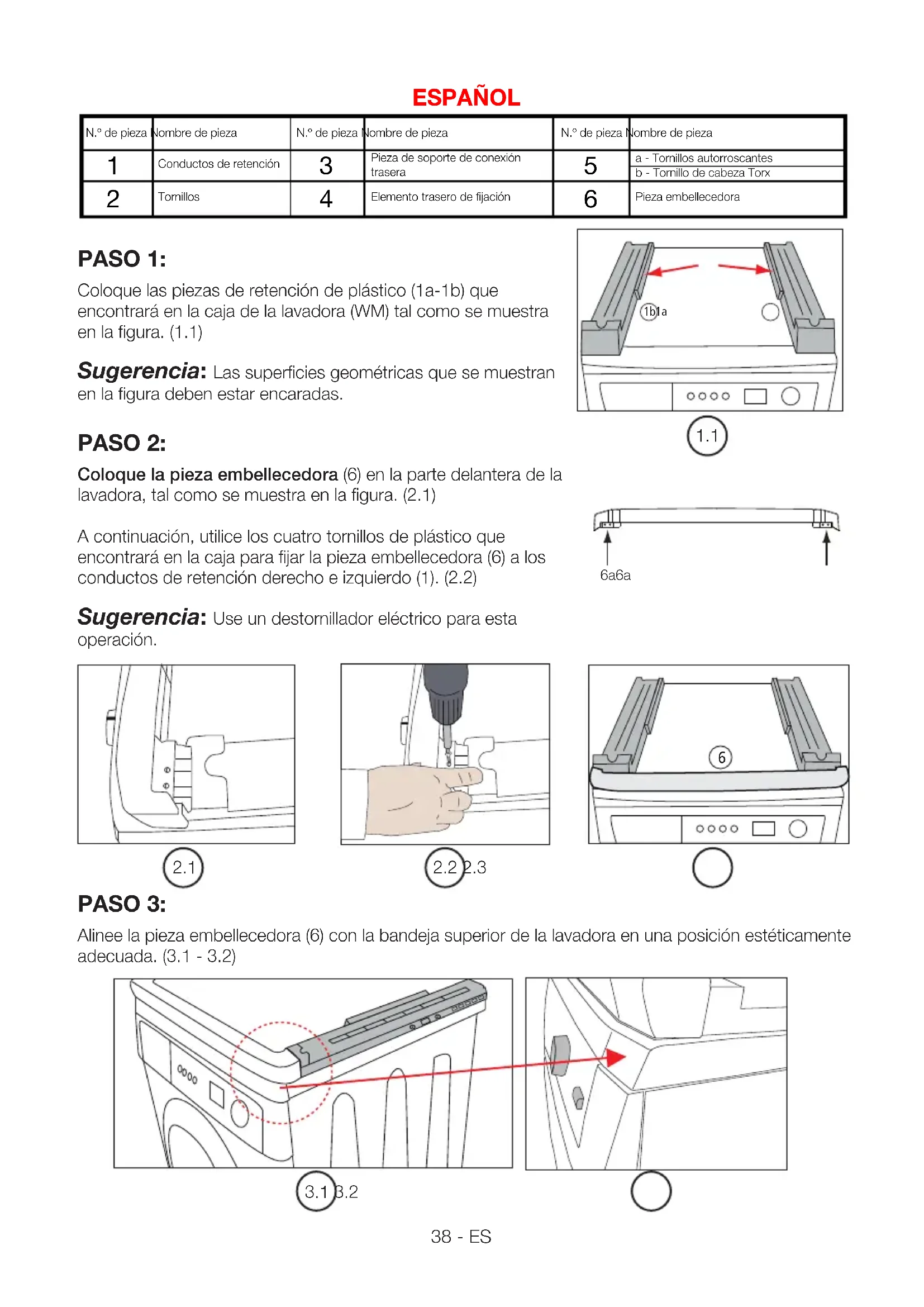

Folledo de instrucciones del kit de apilamento universal
| N.° de pieza | Nombre de pieza | N.° de pieza | Nombre de pieza | N.° de pieza | Nombre de pieza |
| 1 | Conductos de retencion | 3 | Pieza de soporte de conexión trasera | 5 | a - Tornillos autoroscantes |
| b - Tornillo deckebez Torx | |||||
| 2 | Tornillos | 4 | Elemento trasero de fijación | 6 | Pieza embrullecedora |
PAS0 1:

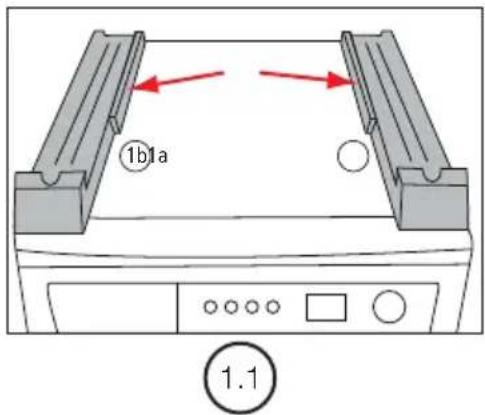

Cologne las piezas de retencion de plástico (1a-1b) que encontrará en la caja de la lavadora (WM) tal como se muestra en la figura. (1.1)
Sugerencia: Las superficies geométricas que se muestan en la figura deben estar encaradas.

PASO 2:

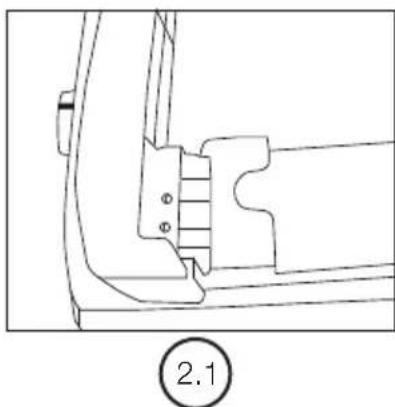

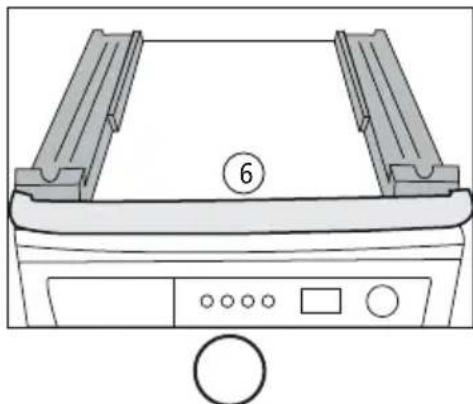

Coloque la pieza embellecedora (6) en la parte delantera de la lavadora, tal como se muestra en la figura. (2.1)

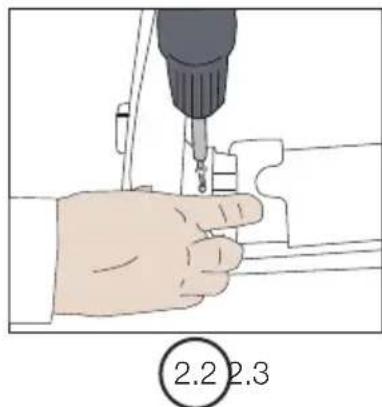

A continuación, utilise los quatre tornillos de plástico que encontrará en la caja para fjar la pieza embellecedora (6) a los conductos de retencion derecho o izquierdo (1). (2.2)

Sugerencia: Use un destornillador electrico para esta operacion.



PASO 3:

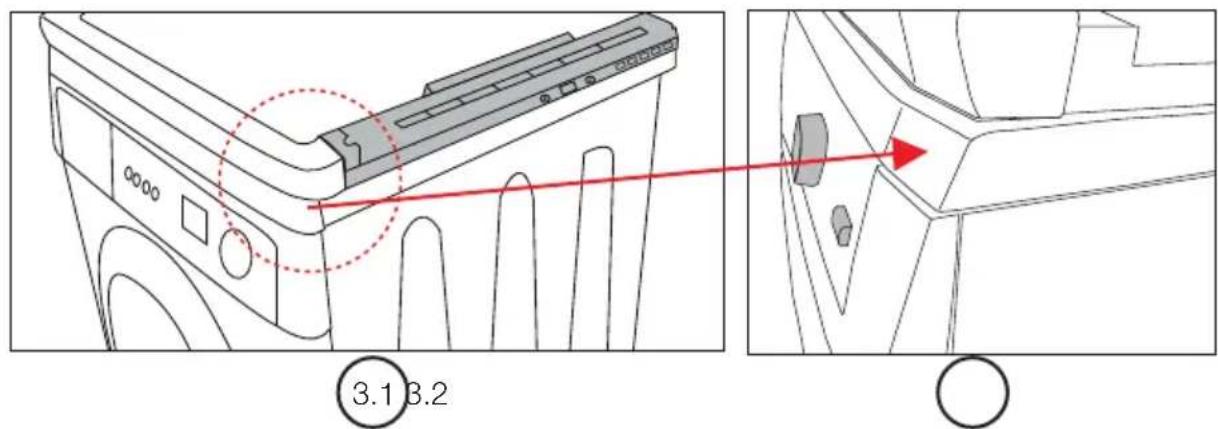

Alinee la pieza embellecedora (6) con la bandeja superior de la lavadora en una posicion estetricamente adequada. (3.1 - 3.2)

PASO 4:
Coloque la placac de soporte trasera (3);
-
En primer lugar en el conductor de retencion (1), tal como se muestra en la figura 4.1. (4.1)
-

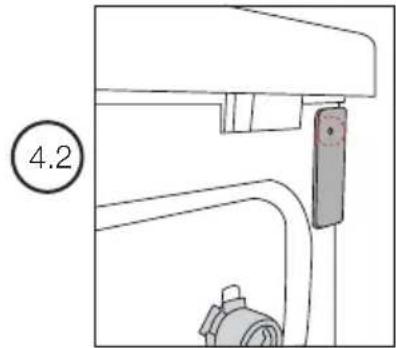

A continuación ajuste las posiciones de los orificios en el cuerpo de la lavadora. (4.2)
Sugerencia 1: Asegürese de que está bien asentada sobre el conductor, tal como se muestra en la figura 4.3.
Sugerencia 2: Busque un posicion adecuada para los tornillos (4.4) desplazando la placacobre el conductor de retencion (1), y fijela con los tornillos de plastico (2). (4.5)

4.1


4.3

4.4

4.5
PASO 5:

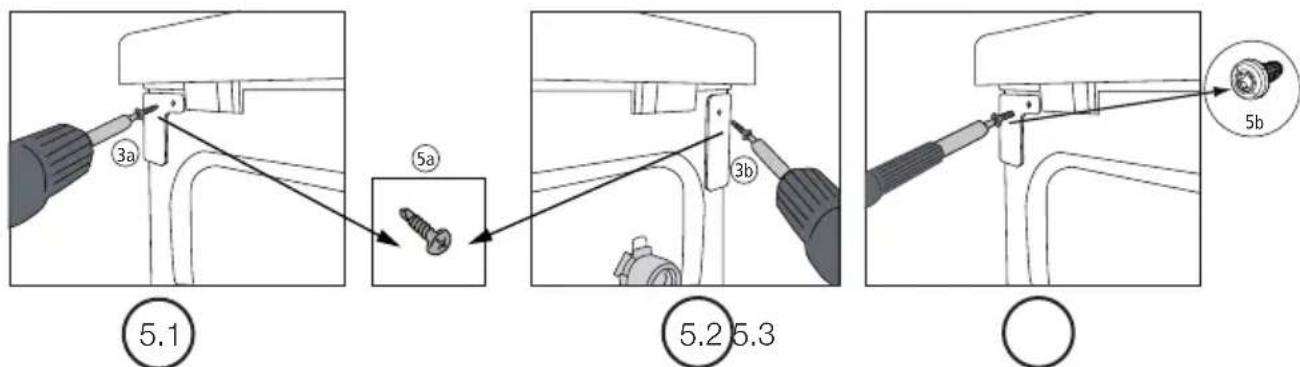

Para conectar el conducto de retencion (1a-1b) al cuerpo de la lavadora,
- Utilice el tornillo autoroscante (5a) que encontrará en el kit de apilado para colocar la pieza (3a) sobre el cuerpo de la lavadora, tal como se muestra en la figura 5.1, y realizé la conexión.

Para la connexion en este caso, utilise un tornillo de Diseño especial n.° 5a. (5.1)

- Utilice el tornillo autoroscante (5a) que encontrará en el kit de apilado para colocar la pieza (3b) sobre el cuerpo de la lavadora, tal como se muestra en la figura 5.2, y realizé la connexion.

Para la connexion en este caso, utilise un tornillo de diseno especial n.° 5a. (5.2)

Si hay un orificio de instalacion en el cuerpo, use un tornillo de tope Torx (5b) en vez de tornillo autoroscante de broca (5a). (5.3)
PASO 6:
Para colocar la secadora (TD) sobre la lavadora (WM) y el kit de apilado;

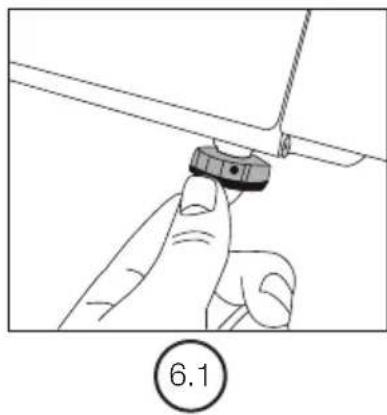

Primero abra los 4 pies ajustables de la secadora (TD) girandolos entre 4 y 6 vueltas. (6.1)

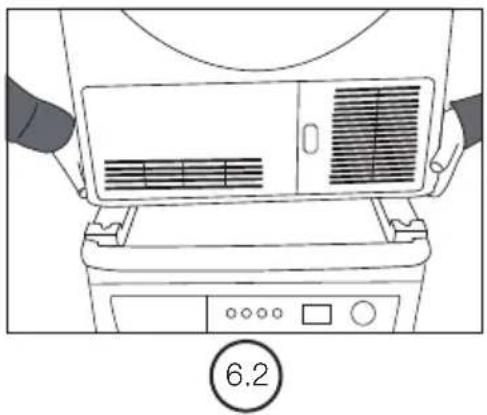

- Elev le secadora (TD) entre dos pessoas, y colóquela sobre el conductor de retencion (1). (6.2)

Compruebe la estabilitad de la secadora tras abrir los pies.


PASO 7:
Mueva la secadora (TD) hacía adelante sobre los conductos de retencion (1). (7.1)

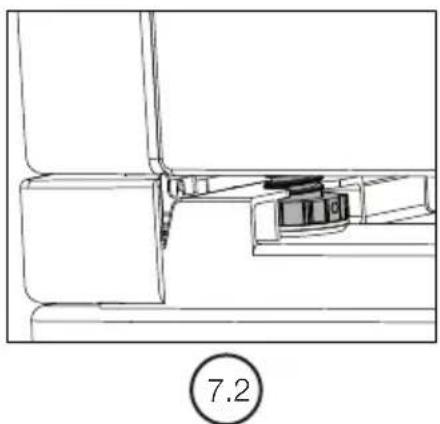

Siga deslizando laquina hasta que los pies queden firmamente colocados en el conductor sobre el conductor de retencion (1). (7.2)


PASO 8:

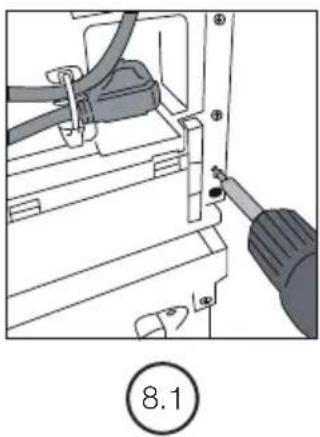

Quite los tornillos PT de la parte trasera de la secadora, tal como muestra la figura, a derecha e izquierda. Utilizará these tornillos más adelante. (8.1)

PASO 9:
Para conectar la secadora y el kit de apilado:

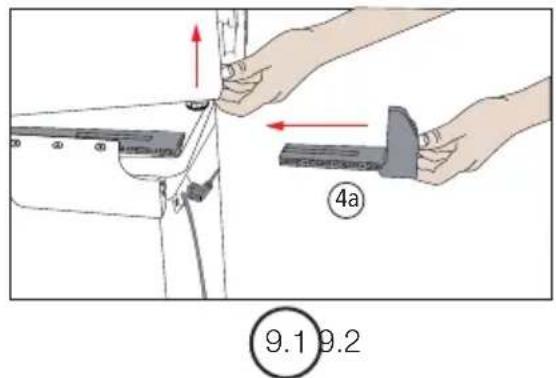

- Eleve la secadora empujándola hacía adelante desdela parte trasera. Instale la pieza de fijación trasera (4) en la pieza del conducto de retencion (1). (9.1)

Hay dos temas de piezas de retencion traseras (4a-4b): izquierda y derecha. La instalacion en la direccion contraia es imposible, ya que las piezas de fjacion trasera esan diseñadas asignificamente para la izquierda y la derecha. (4a-4b)


PASO 10:
Desplace las piezas de fijación traseras (4a-4b) hacer el interior del conductor de retencion (1a-1b) según la profundidad de la secadora.
- Una vez realizado este ajuste, use los tornillos que retiro en el paso 8 para fjjar las piezas de retencion traseras al cuerpo de la secadora. (10.1)

Utilice destornilladores electricos solo durante la colocacion de los tornillos.

PASO 11:
Para completar las conexiones de la lavadora, la secadora y el kit de apilado;
-

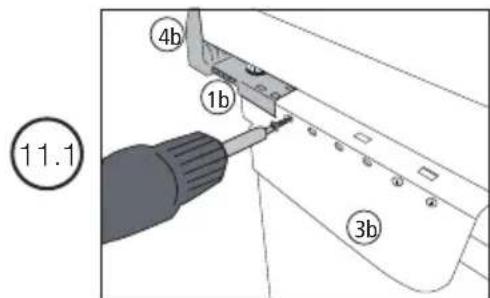

Empareje los orificios correspondientes de las piezas n.° 1 y 3, y conecte these orificios emparejados (2) mediante tornillos de plástico. (11.1)
-
Complete la instalación del kit de apilado realizando esta operación en ambas direcciones.
