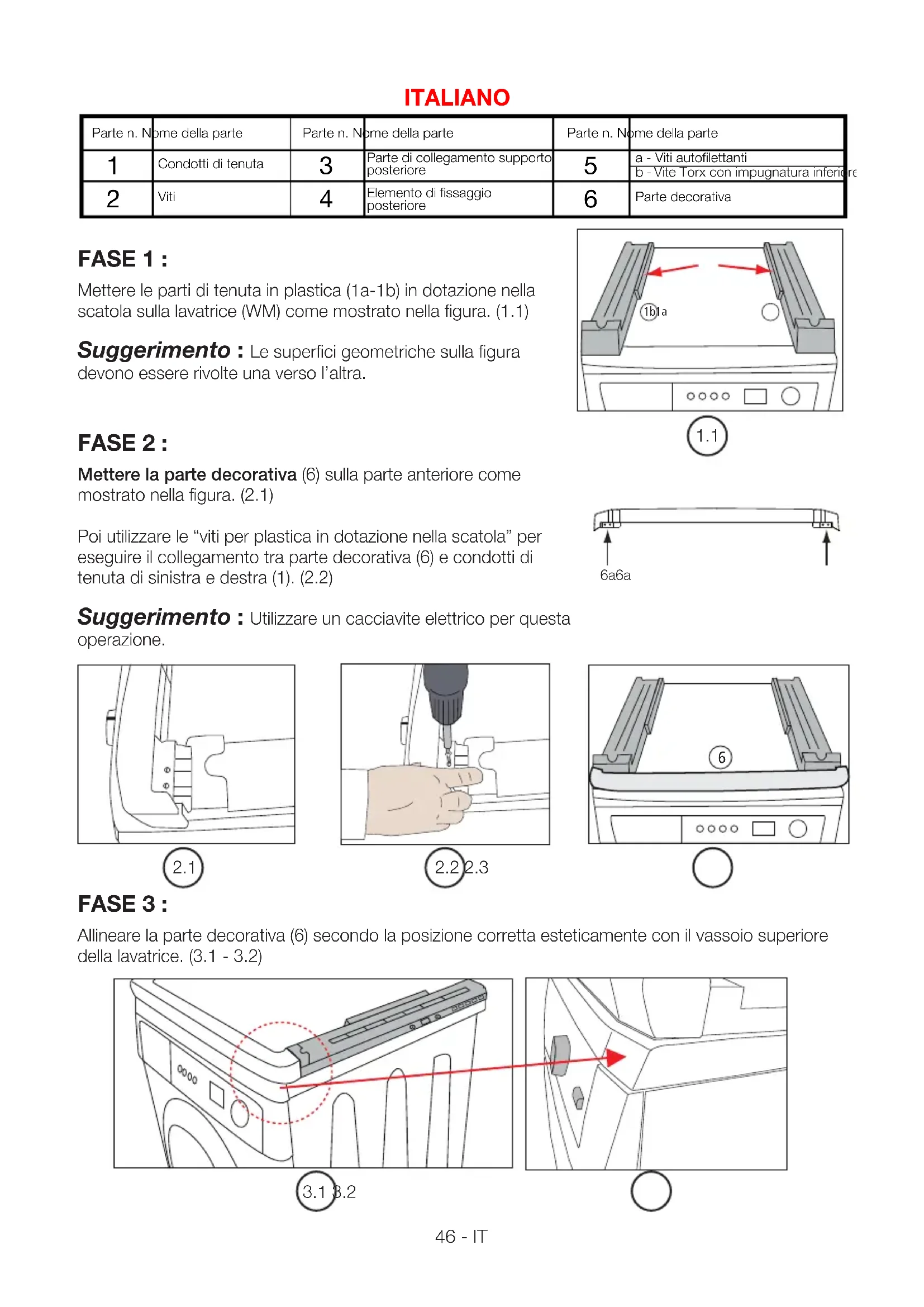

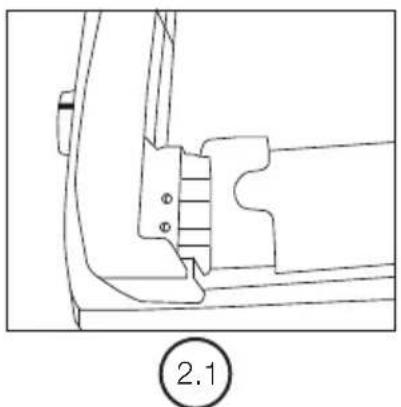

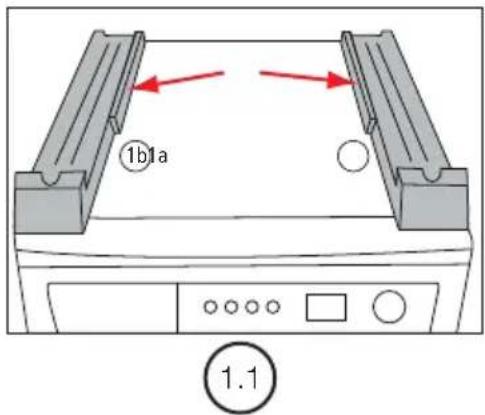

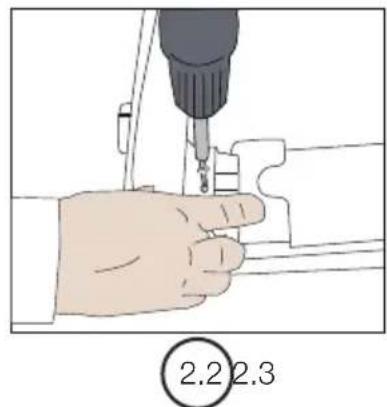

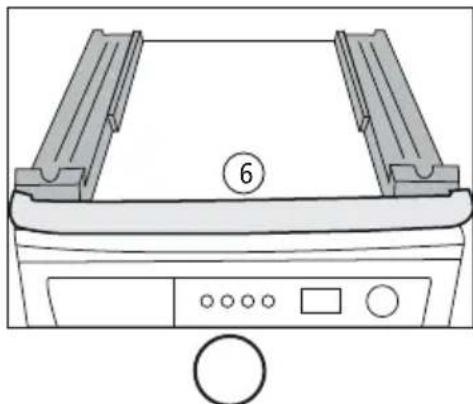

Utilize chaves de fenda eléctricas apenas durante a ligação do parafuso. 4a46 - IT FASE 1 : Mettere le parti di tenuta in plastica (1a-1b) in dotazione nella scatola sulla lavatrice (WM) come mostrato nella figura. (1.1) Suggerimento : Le superfici geometriche sulla figura devono essere rivolte una verso l’altra. FASE 2 : Mettere la parte decorativa (6) sulla parte anteriore come mostrato nella figura. (2.1) Poi utilizzare le “viti per plastica in dotazione nella scatola” per eseguire il collegamento tra parte decorativa (6) e condotti di tenuta di sinistra e destra (1). (2.2) Suggerimento : Utilizzare un cacciavite elettrico per questa operazione. FASE 3 : Allineare la parte decorativa (6) secondo la posizione corretta esteticamente con il vassoio superiore della lavatrice. (3.1 - 3.2) Parte n. Nome della parte Condotti di tenuta

Viti Parte n. Nome della parte Parte di collegamento supporto posteriore Elemento di fissaggio posterioreParte n. Nome della parte

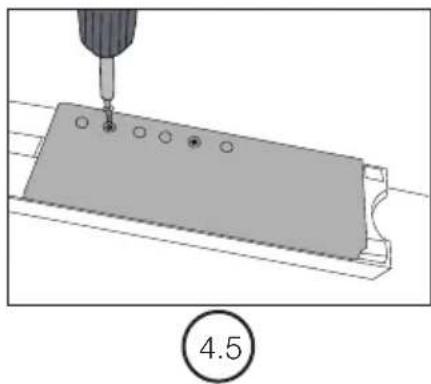

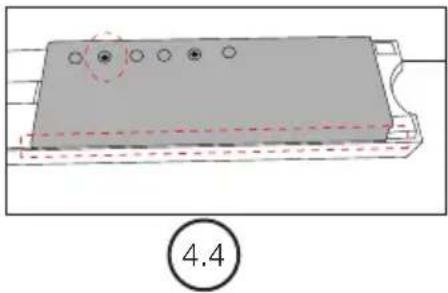

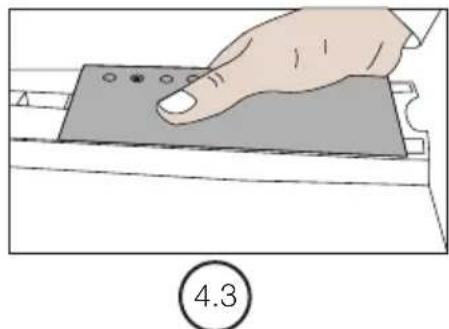

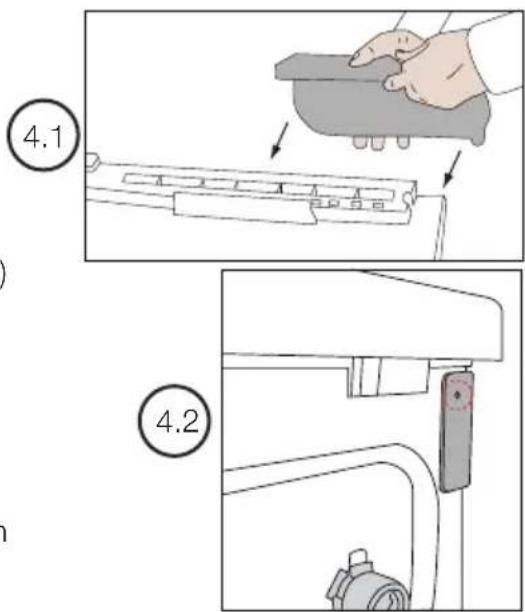

FASE 4 : Montare la piastra di supporto posteriore (3) ; - sul condotto di tenuta (1) come mostrato prima nella figura 4.1. (4.1) - Poi regolare le posizioni dei fori sul corpo della lavatrice. (4.2) Suggerimento 1 : Come mostrato nella figura 4.3, assicurarsi che la posizione sia corretta sul condotto mostrato. Suggerimento 2 : Trovare la posizione corretta per la vite (4.4) spostandola sul condotto di tenuta (1) e montare con le viti in plastica (2). (4.5) FASE 5 : Al fine di eseguire il collegamento del condotto di tenuta (1a-1b) al corpo della lavatrice, - Come mostrato nella figura 5.1, utilizzare la vite autofilettante (5a) in dotazione con il kit di assemblaggio per posizionare la parte (3a) sul corpo della lavatrice ed eseguire il collegamento. - Come mostrato nella figura 5.2, utilizzare la vite autofilettante (5a) in dotazione con il kit di assemblaggio per posizionare la parte (3b) sul corpo della lavatrice ed eseguire il collegamento. Per il collegamento in questa fase, si usa solo la vite speciale n. 5a e 1 pezzo è utilizzato per l’installazione. (5.1) Per il collegamento in questa fase, si usa solo la vite speciale n. 5a e 1 pezzi sono utilizzati per l’installazione. (5.2) Se è presente un foro di installazione nel corpo, utilizzare una vite a impugnatura inferiore con punta a stella (5b) invece della vite autofilettante con punta a trapano (5a). (5.3)

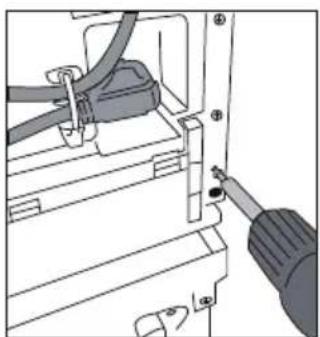

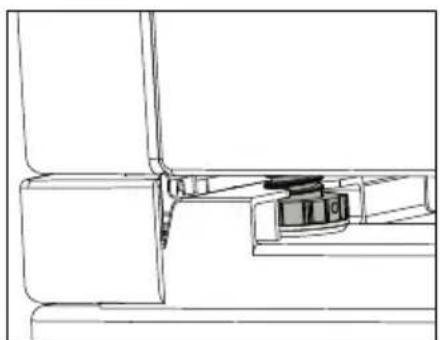

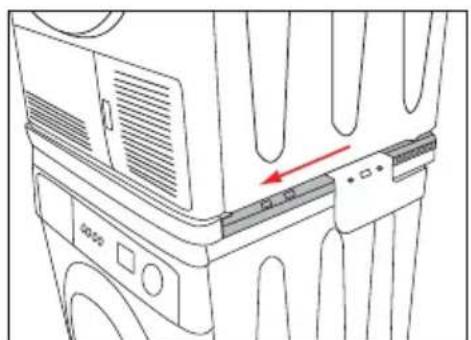

FASE 7 : Spostare l’asciugatrice (TD) in avanti sui condotti di tenuta (1). (7.1) Continuare a far scorrere l’elettrodomestico finché i piedini non sono posizionati e assicurati sul condotto al di sopra del condotto di tenuta (1). (7.2) FASE 8 : Rimuovere le viti in plastica dalla parte posteriore dell’asciugatrice come mostrato nella figura, dal lato sinistro e destro. Queste viti saranno utilizzate successivamente. (8.1)

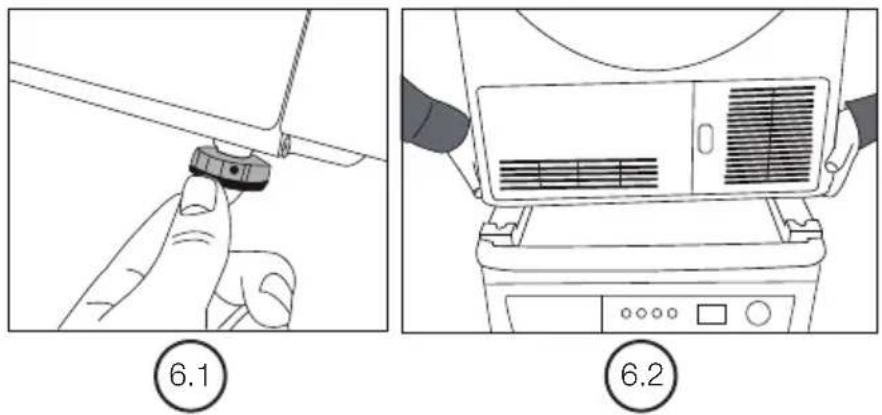

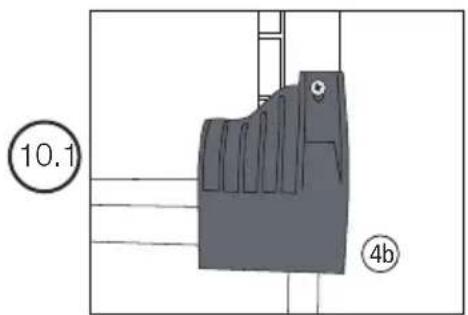

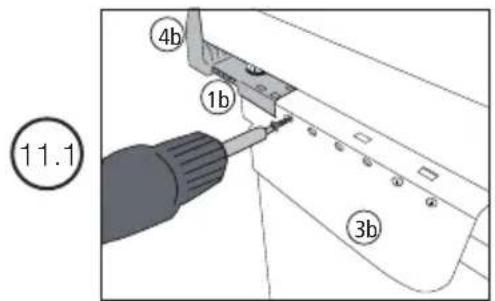

FASE 6 : Per posizionare l’asciugatrice (TD) sulla lavatrice (WM) e il kit di assemblaggio; Per prima cosa aprire i 4 piedini regolabili dell’asciugatrice (TD) ruotandoli per 4-6 giri. (6.1) - Sollevare l’asciugatrice (TD) in almeno due persone e posizionarla sul condotto di tenuta (1). (6.2) Controllare la stabilità dell’asciugatrice dopo aver aperto i piedini.49 - IT FASE 10 : Spostare le parti per il fissaggio posteriore (4a-4b) all’interno del condotto di tenuta (1a-1b) secondo la profondità dell’asciugatrice. - Dopo questa regolazione, utilizzare le viti rimosse alla fase 8 per assicurare le parti di tenuta posteriore al corpo dell’asciugatrice. (10.1) FASE 11 : Per completare i collegamenti di lavatrice, asciugatrice e kit di assemblaggio; - Far corrispondere i fori tra le parti n. 1 e 3 e collegare questi fori corrispondenti (2) con le viti in plastica. (11.1) - Completare l’installazione del kit di assemblaggio eseguendo questa operazione in entrambe le direzioni.

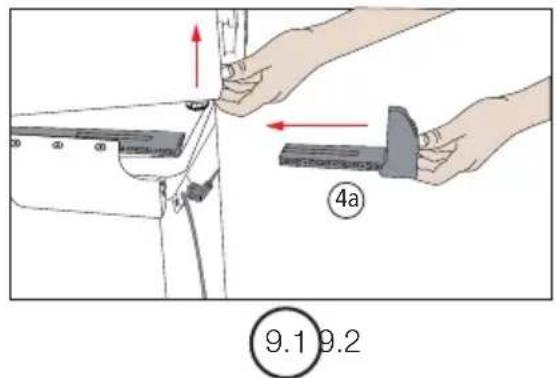

FASE 9 : Per il collegamento di asciugatrice e kit di assemblaggio; - Sollevare l’asciugatrice spingendola in avanti dall’area posteriore. Installare la parte di fissaggio posteriore (4) alla parte del condotto di tenuta (1). (9.1) Le parti di tenuta posteriori (4a-4b) sono di due tipo: di sinistra e destra. L’installazione nella direzione opposta non è possibile. Poiché le parti di fissaggio posteriore sono concepite per la sinistra e la destra. (4a-4b)
