INSTRUKCJA OBSŁUGI KITSPF1 SMEG

Instrukcja uzytkowania uniwersalnégo zestawu montażowej

Nr.częsci	Nazwa.czȩsci	Nr.czȩsci	Nazwa.czȩsci	Nr.czȩsci	Nazwa.czȩsci
1	Prowadnice ustalajace	3	Elementość tylny wspornik	5	a - Śruby samogwintujuce
					b - Śruba z.§hem typu torx
2	Śruby	4	Tylny element mocujacy	6	Element ozdobny

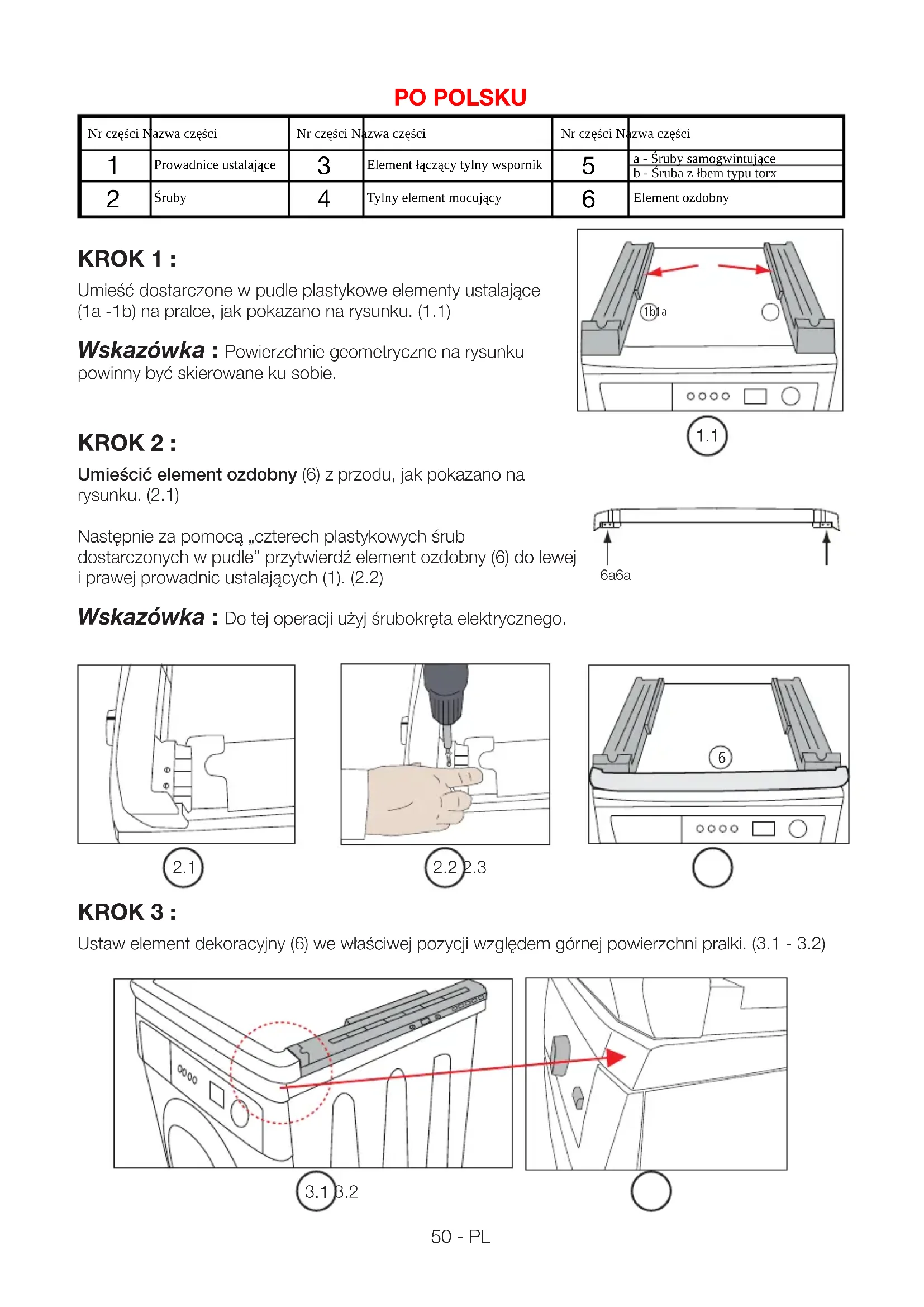

KROK1:

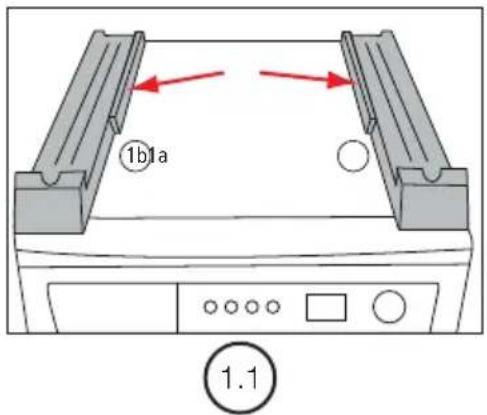

Umieszć dostarczone w pudle plastykowe elementy ustalajść (1a -1b) na pralce, jak pokazano na rysunku. (1.1)

Wskazowska: Powierzchnie geometryczne na rysunku powinny byc skierowane ku sobie.

KROK2:

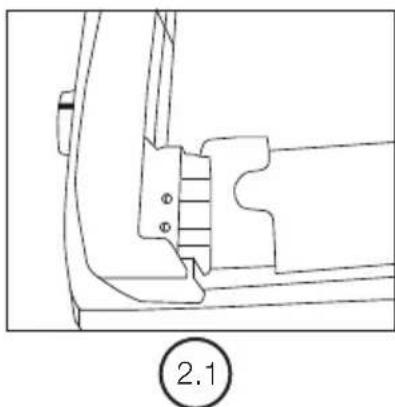

Umiescić element ozdobny (6) z przyd, jakPokazano na rysunku. (2.1)

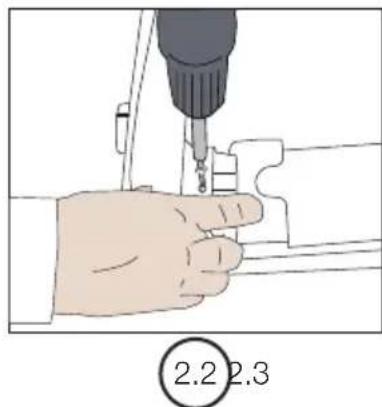

Nastepnie za pomocă „czterech plastykowych szrub dostarczonych w pudle" przytwierdź element ozdobny (6) do lewej i prawej prowadnic ustalajacych (1). (2.2)

Wskazowka: Do tej operaci uzyj srbokreta elektrycznego.

KROK3:

Ustaw element dekoracyjny (6) we wlasciwej pozycji względem górnej powierzchni pralki. (3.1 - 3.2)

KROK 4:

Zalóz tylná plytké wsporcza (3);

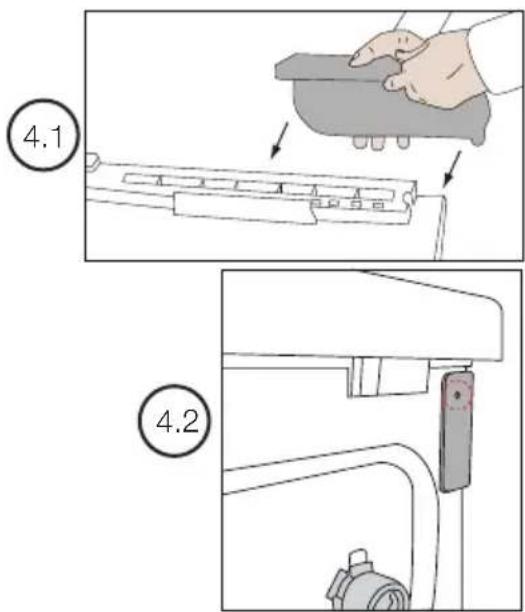

• Najpierw na prowadnicu ustalajaca (1) jakPokazano na rysunku 4.1.(4.1)

• Nastepnie dopasuj do rozmieszczenie otworow na korpusie pralki. (4.2)

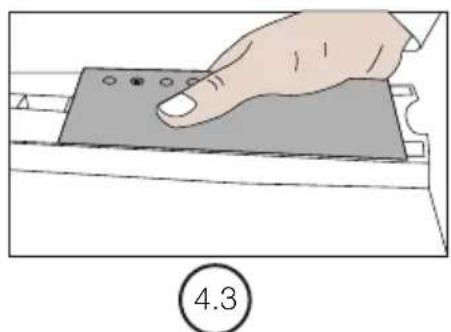

Wskazowska 1: JakPokazano na rys.4,3,upewnij sie, ze jest ona prawidlowo osadzona wPokazanej prowadnicy.

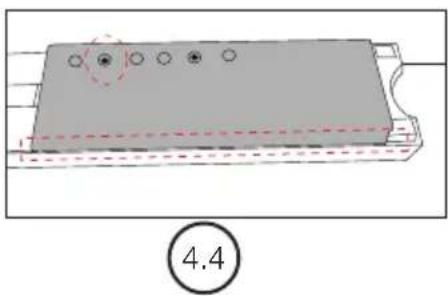

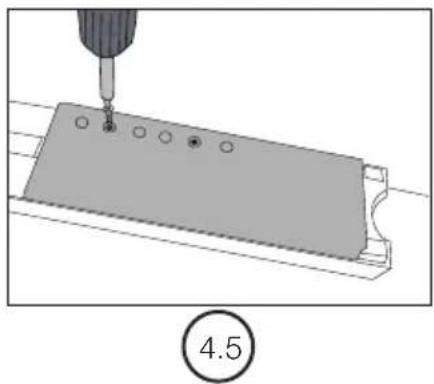

Wskazowska 2: Znajdz wlasciwe pofozenie s Ruby (4.4) przesuwajac ja w prowadnicy ustalajacej (1) i zamontuj je srbami plastykowymi (2). (4.5)

KROK5:

Aby połaczyć prowadnicu ustalajacja (1a-1b) z korpusu pralki,

• JakPokazano na rysunku 5.1, uzyj s Ruby samogwintujuce (5a) dostarczonej wraz z Zestawem Montażowym aby ustawić element (3a) na korpusie pralki i wykonac to połącenie.

Do polaczenia w tym kroku uzywa sie wylacznie s Ruby spejalnej nr 5a 1 sztuka uzywana jest do tej instalaci. (5.1)

• JakPokazano na rysunku 5.2, uzyj s Ruby samogwintujuce (5a) dostarczonej wraz z Zestawem Montażowym aby ustawić element (3b) na korpusie pralki i wykonac to połącenie.

Do polaczenia w tym kroku uzywa sie wylacznie s Ruby spejalnej nr 5a 1 sztuka uzywana jest do tej instalacji. (5.2)

Jesli w korpusie jest otwor montaźowy, uzyj wkrętu z glówna typu torx (5b) zamiast samogwintujacego wiertla (5a). (5.3)

KROK 6 :

Aby umieść suszarkę bijnowa na pralce i Zestawie Montażowym;

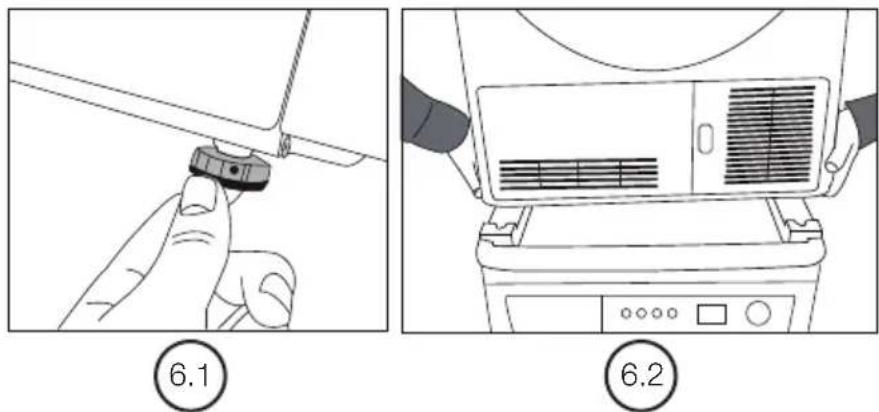

Najpiew otworz 4 regulowane noźki suszarki obracajc je o 4-6 obrotów. (6.1)

• Podnieś suszarkę korzystajć z pomocy co najmiej jeder dodatkowej osoby i umieść są na prowadnicy ustalajȩcej (1). (6.2)

Sprawdź stabilność suszarki po otwarciu nożek.

KROK7:

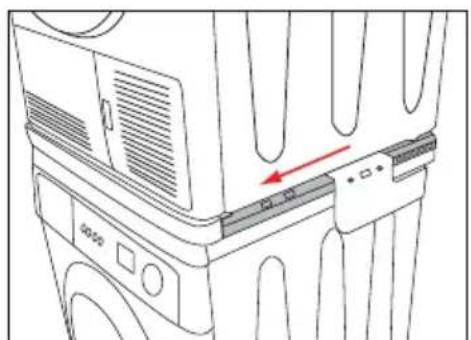

Przesun suszarko do przodu na prowadnicach ustalajczych (1). (7.1)

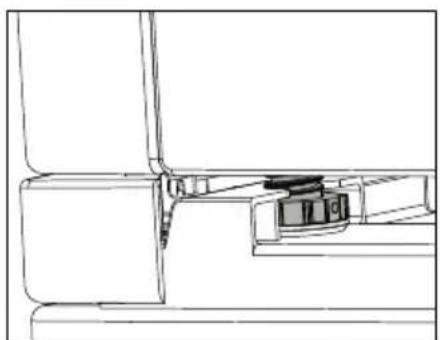

Nadal przysuwaj temaszynę,źnożki trafia do kanalu ponad prowadnicz uzalajacja (1) i zostano tam zabezmieczone. (7.2)

7.1

7.2

KROK 8:

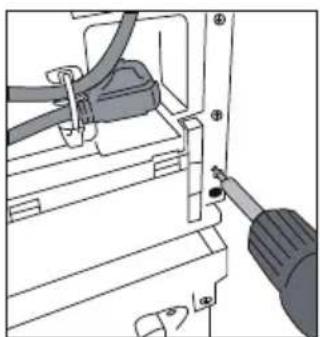

Wykreć s Ruby PT z tylnej częsci korpusu suszarki, jak pokazano na rysunku z lewej i prawej strony. S Ruby te bedź uzyte poźniaj. (8.1)

8.1

KROK9:

Aby połaczyc suszarkę z Zestawem Montaźowym;

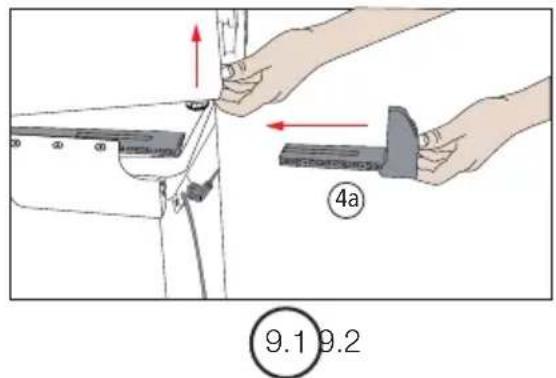

• Podniaś suszarke popychaję za z tyło do przyd. Zainstalu tylny element mocȩcy (4) na prowadnicy ustalajȩcej (1). (9.1)

Sa dwa rodzaje tylnych elementów ustalajYCych (4a-4b): lewy i sprawy. Instalacja w przyciwnym kierunku nie jest moziWiA. Poniewa ztyne elementy mocujace zaprojektowano jako lewy i sprawy. (4a-4b)

KROK 10 :

Przesuń tylne elementy mocȩść (4a - 4b) wewnȩrz prowadnicy ustalȩść (1a - 1b) na glębokość TD.

• Po tej regulazioni, za pomocă srub wykreconych w kroku 8 zabezmiecz tylne częsci mocujuce do korpusu TD. (10.1)

Śrubokróteness elektrycznych uzywaj tylko do połaczenia srobowych.

KROK 11 :

Aby zakonczyć połączenia pralki, suszarki bębnowej i Zestawu Montażowego;

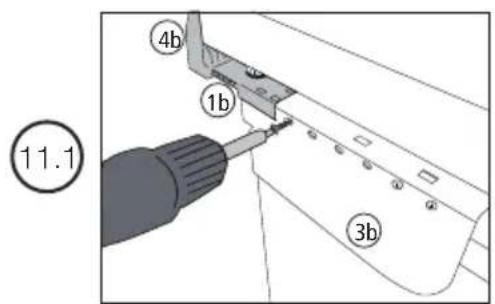

• Dopasuj odpowiednie owry między elementami nr 1 oraz 3 i w te dopasowane owry (2) wkręs Ruby plastykowe. (11.1)
• Dokoncz instalacji Zestawu Montażowej poprzej wykonanie tej czynnosci w obu kierunkach.
