BRUKSANVISNING KITSPF1 SMEG

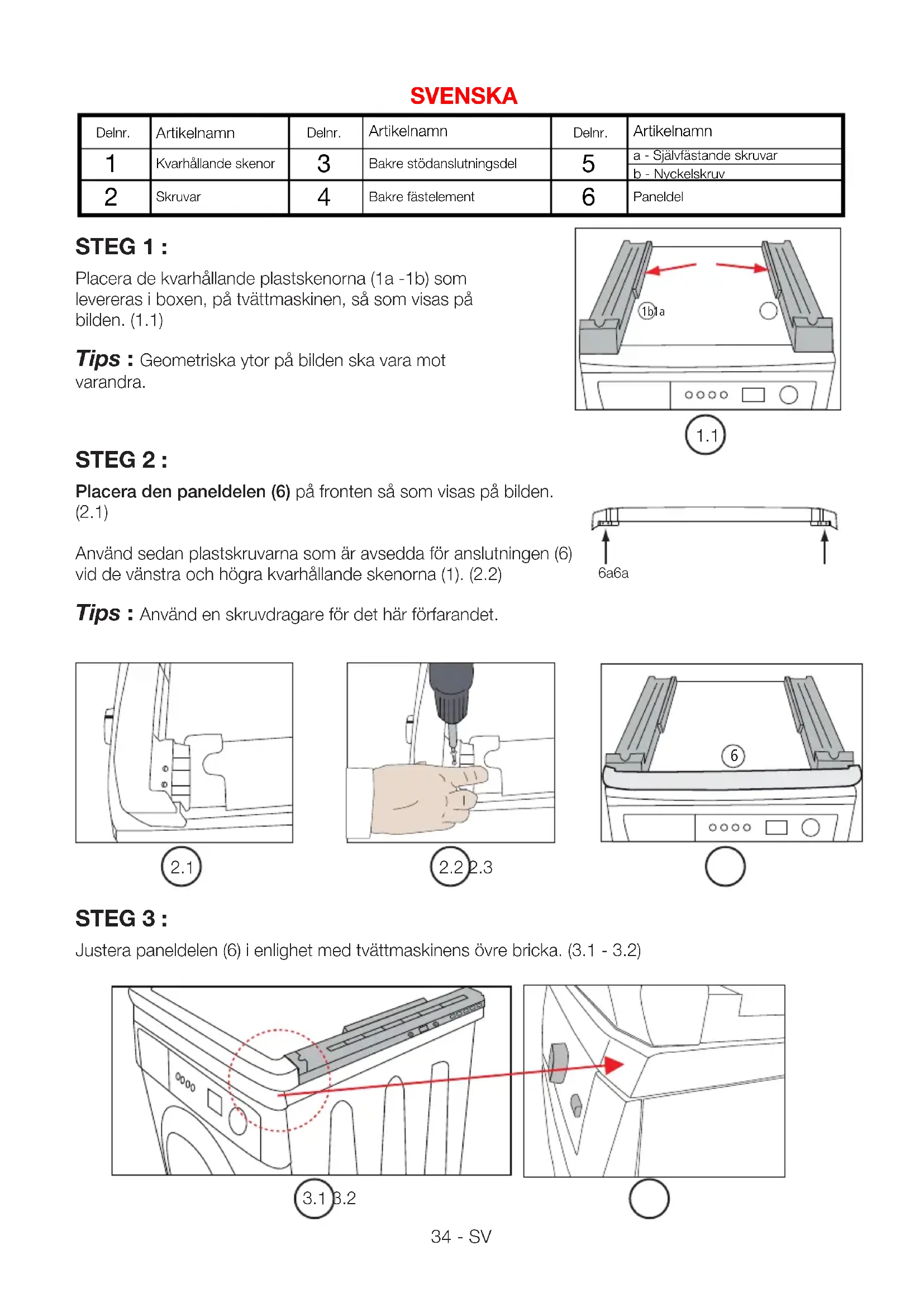

Delnr.	Artikelnamn	Delnr.	Artikelnamn	Delnr.	Artikelnamn
1	Kvarhällande skenor	3	Bakre stödanslutningsdel	5	a - Självfästande skruvar
					b - Nyckelskruv
2	Skruvar	4	Bakre fästelement	6	Paneldel

STEG1:

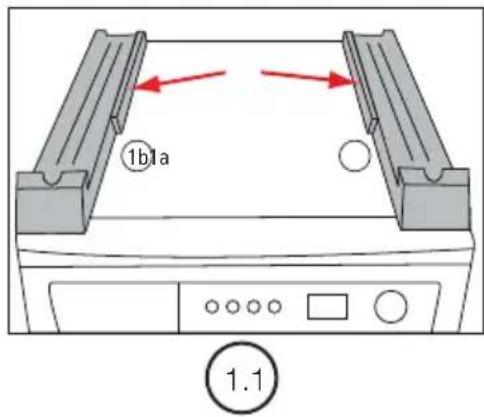

Placera de kvarhällande plastskenorna (1a -1b) som levereras i boxen, på tvättmaskinen, sö som visas på bilden. (1.1)

Tips: Geometriska ytor på bilden ska vara mot varandra.

STEG2：

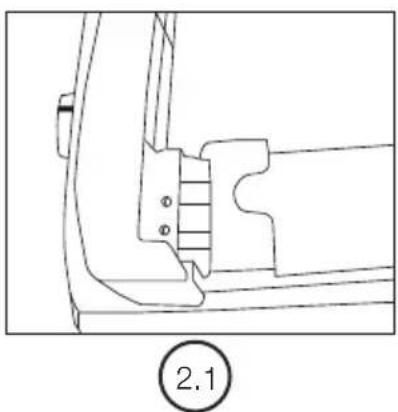

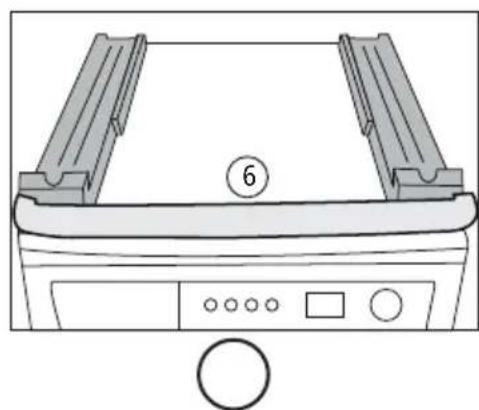

Placera den paneldelen (6) på fronten sö som visas på bilden. (2.1)

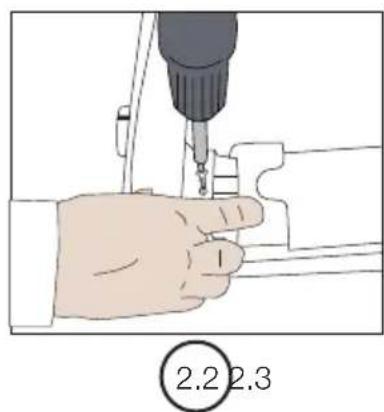

Använd sedan plastskruvarna som ar avsedda für anslutningen (6) vid de vänstra och högra kvarhällande skenorna (1). (2.2)

Tips: Använd en skruvdragare für det här forfarandet.

STEG3:

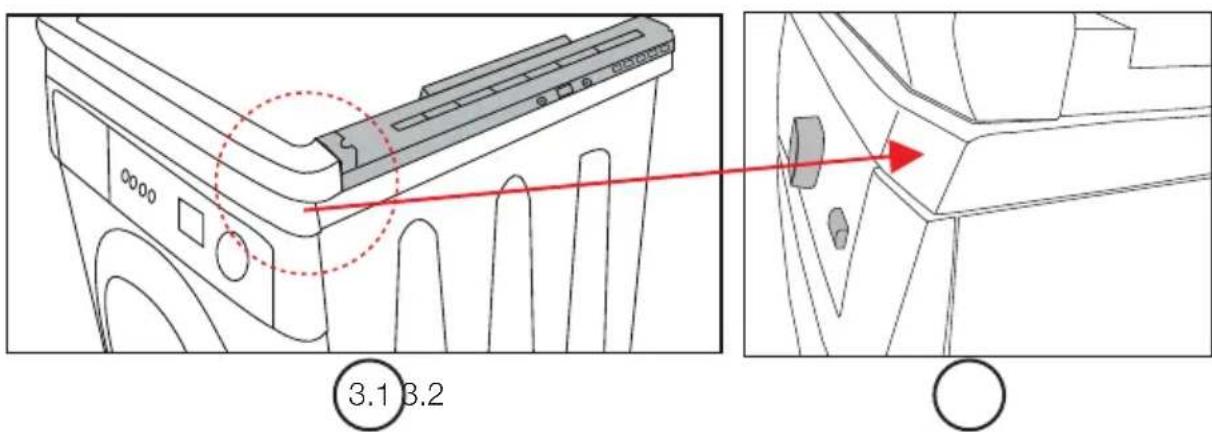

Justera paneldelen (6) i enlighet med tvattmaskinens övre bricka. (3.1 - 3.2)

STEG4:

Placera den bakre stödplattan (3);

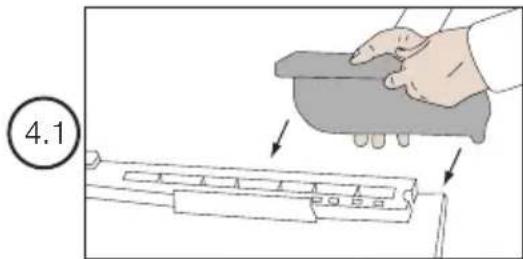

• på den kvarhällande skenan (1) sö som visas i bild 4.1 Först. (4.1)
• Justera sedan halpositionerna på tvattmaskinen. (4.2)

Tips 1: Sakerställ att den sitter fast ordentlich liksom i bild 4.3.

Tips 2: Hitta ratt skruvposition (4.4) genom att flytta den till kvarhällande skenan (1) och montera den med plastskruvar (2). (4.5)

4.3

4.4

4.5

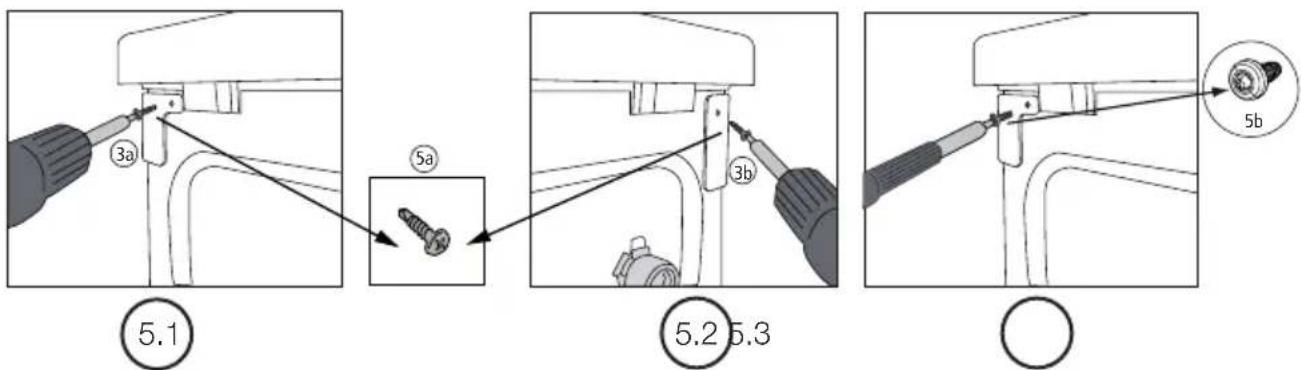

STEG5：

For att ansluta den kvarhällande skenan (1a-1b) med maskinanslutningen,

• Så som visas i bild 5.1, använd självfästande skruvar (5a) somkommen med monteringspaketet, for att placera (3a) delen på tvättmaskinen och utfor anslutningen.

För anslutningen i den har steget används endast 5a-skruven, som ar särskilt utformad och 1 del används für installationen. (5.1)

• Så som visas i bild 5.2, använd självfästande skruvar (5a) somkommen med monteringspaketet, for att placera (3b) delen på tvättmaskinen och utfor anslutningen.

For anslutningen i den har steget anvands endast 5a-skruven, som ar särskilt utformad och 1 del anvands for installationen. (5.2)
Omdet finns installationshal pa maskinen; anvand nyckelskruvarna (5b) istallet for att borra for nyckelskruvarna (5a). (5.3)

STEG6:

For att placera tornken pa tvattmaskinen och stapelpaketets montering;

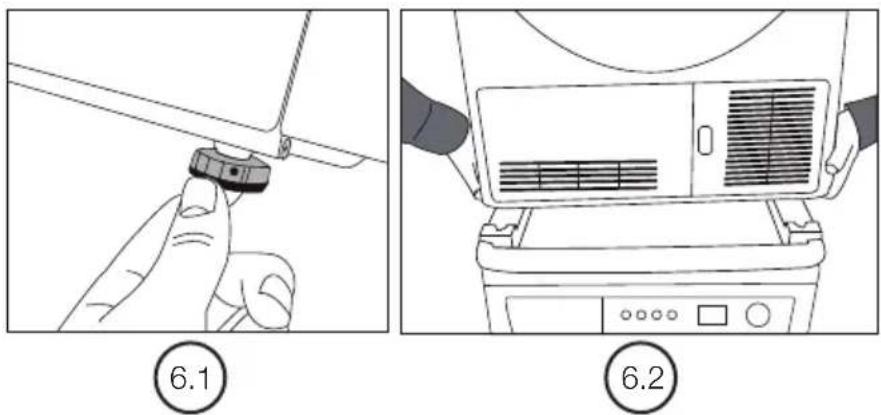

Justera Först de justerbara fötterna på torken, genom att rotera dem 4-6 gänger. (6.1)

• Lyft torken, var minst två personer och placera den på den kvarhällande skenan (1). (6.2)

Kontrollera torkens stabilitet after att du öppnat fötterna.

STEG7:

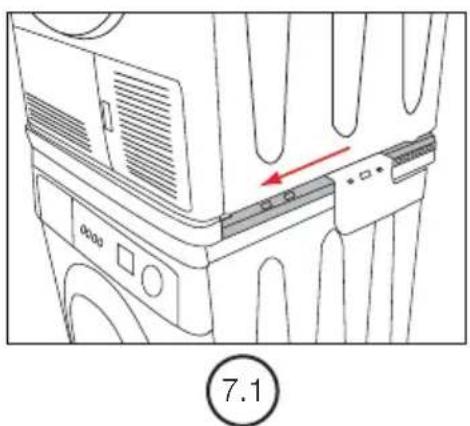

Flytta pa torken fram mot den kvarhallande skenan (1). (7.1)

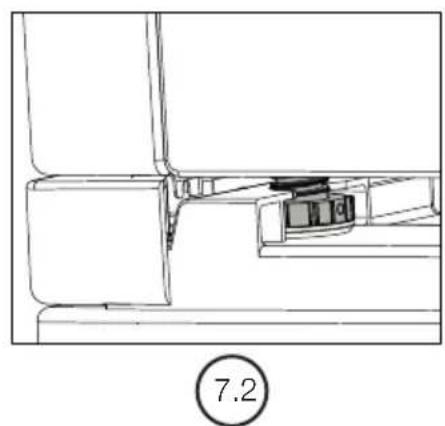

Fortsätt lata maskinen glida tills dess fötterna ar placerade och sakrade på anslutningen over fästet (1). (7.2)

STEG8:

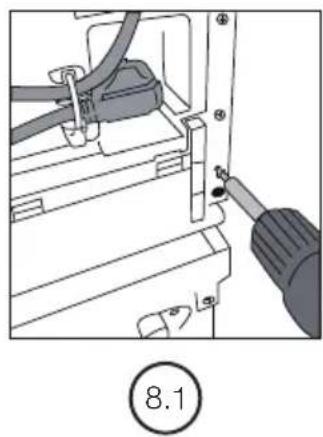

Ta bort PT-skruvarna ifrån den bakre delen av torken, sö som visas i figuren, ifrån vänster till Höger. Skruvarna ska användas senare. (8.1)

STEG9:

För anslutning av torken och stapelpaketets montering;

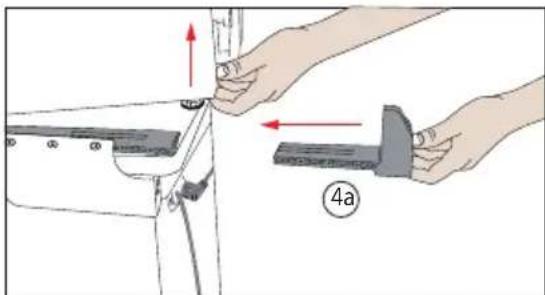

• Lyft torken genom att trycka den lite framåt ifrån bakre delen. Installera de fästande delarna (4) till den kvarhällande (1) skenan. (9.1)

De bakre kvarhällande delarna (4a-4b) kommt i två olika sorter: vänter och Höger. Installation i motsatt riktning ar inte möjlig. Eftersom de bakre fästena ar utformade som Höger och vänster.

9.19.2
O

STEG 10 :

Flytta de bakre fästena (4a-4b) i den kvarhällande skenan (1a-1b) med sama mätt som torken.

• Afterenna justering kan du anvanda skrivarna som togs bort i steg 8, for att sakra de kvarhallande delarna till torkmaskinen. (10.1)

Använd endast skruvdragare vid skruvning.

STEG11:

For att genomfora tvattmaskinens och torkens stapelpaketsansluttingar;

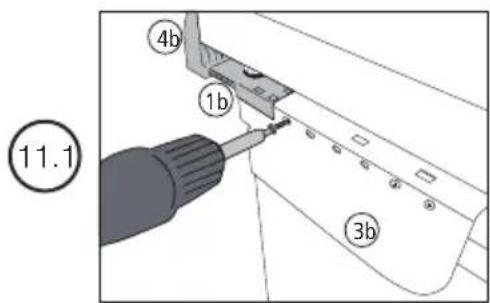

• Matcha motsvarande hal mellan del 1 och 3 och anslut dessa matchande hal (2) med plastskruvara. (11.1)
• Slutfor stapelpaketsinstallationen genom att utfora forfarandet i baida rikkningarna.
