KÄYTTÖOHJE KITSPF1 SMEG

Yleisvalarjan ohjekirja

Universal Stabelkit brugsanvising

Osanro.	Osanro. Osanro.Osah	nimi	Osan nimi		Osan nimi
1	Kiinnystasot	3	Takaosan tukikannatin	5	a - Itsekiertyvät ruuvit
					b - Kupukantaiset torx-ruuvit
2	Ruuvit	4	Takaosan kiinnike	6	Peitelevy

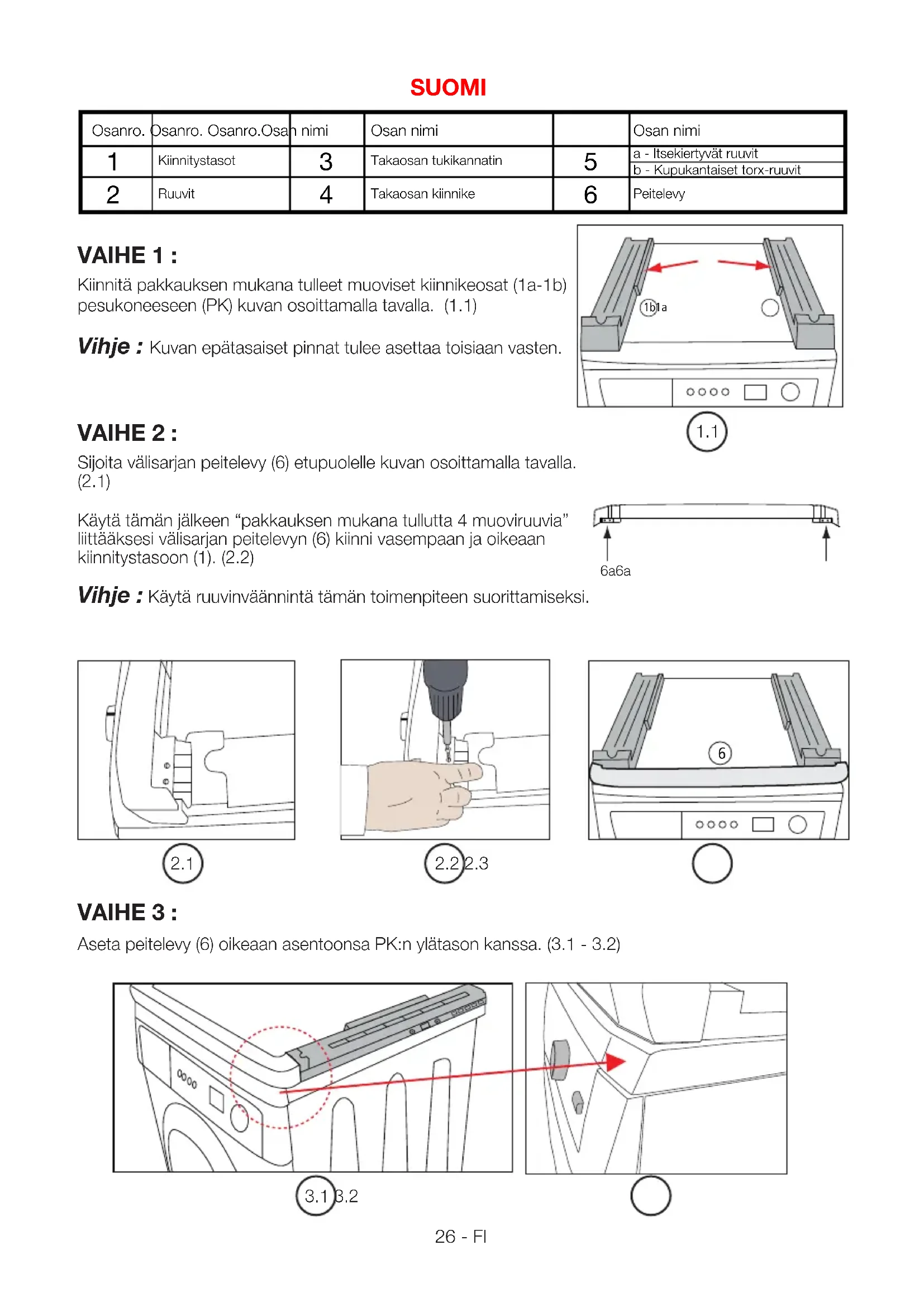

VAIHE 1 :

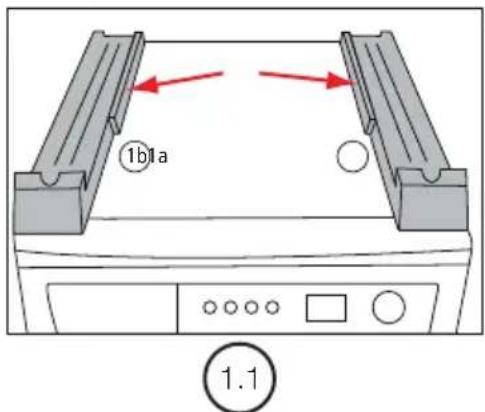

Kiinnitta pakkauksen mukana tulleet muoviset kiinnikeosat (1a-1b) pesukoneeseen (PK) kuvan osoittamalla ravall. (1.1)

Vihje: Kuvan épātasaiset pinnat tulee asettaa toisiaan vasten.

VAIHE 2 :

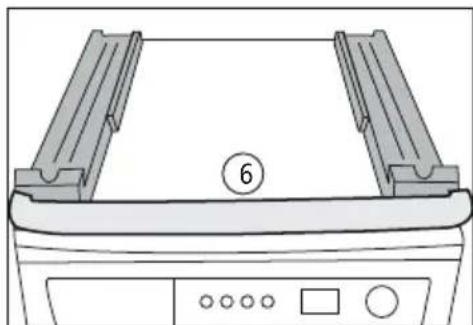

Sijoita välisarjan peitelevy (6) etupuolle kuvan osoittamalla tavalla. (2.1)

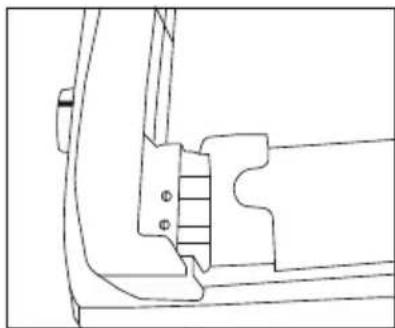

Käytä tämän jälkeen "pakkauksen mukana tullutta 4 muoviruuvia" liittäaksesi välisarjan peitelevyn (6) kiinni vasempaan ja oikeaan kiinitystason (1). (2.2)

Vihje: Käytä ruuvinvaannintä tämän toimenpiteen suorittamiseksi.

2.1

2.22.3

O

VAIHE 3 :

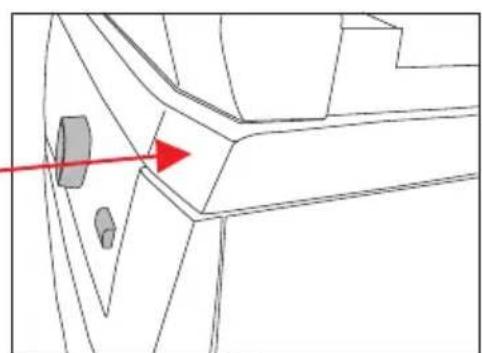

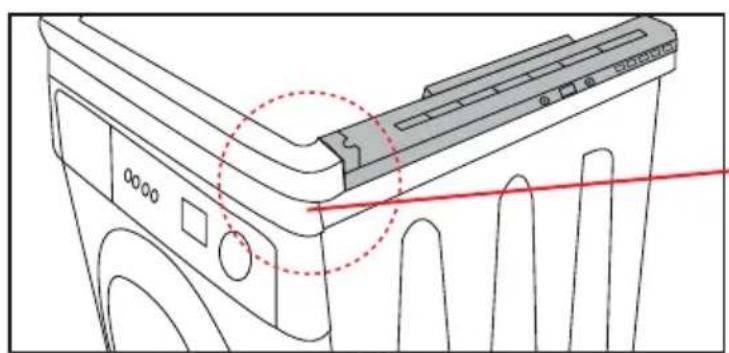

Aseta peitelevy (6) oikeaan asentoonsa PK:n ylätason kanssa. (3.1 - 3.2)

3.1 3.2

VAIHE 4 :

Aseta takaosan tukilevy (3) paikalleen ;

• kiinnytastasoon (1) kuvan 4.1 osoittamalla tavalla ensin. (4.1)

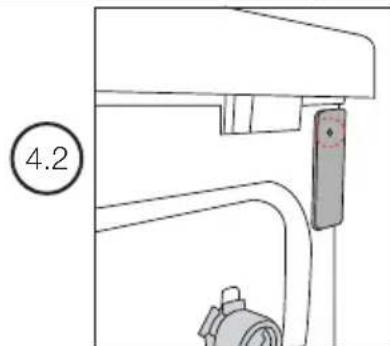

• aseta tämän jälkeen PK:n rungon reiät niin että ne tulevat vastakkain sukilevyn kanssa. (4.2)

Vihje 1: Varmista etta takaosan sukilevy on oikein kiinnitetty kiinnytastasoon kuvan 4.3 osoittamalla tavalla.

Vihje 2: Kohdista ruuveja varten olevat reliat (4.4)
vastakkain liikuttamalla takaosan sukilevyä kiinnytystason paällä (1) ja liitä ne yhteen käytäen muoviruuveja (2). (4.5)

4.1

4.3

4.4

4.5

VAIHE 4 :

Liittäaksesi kiinnytystason (1a-1b) PK:n runkoon,

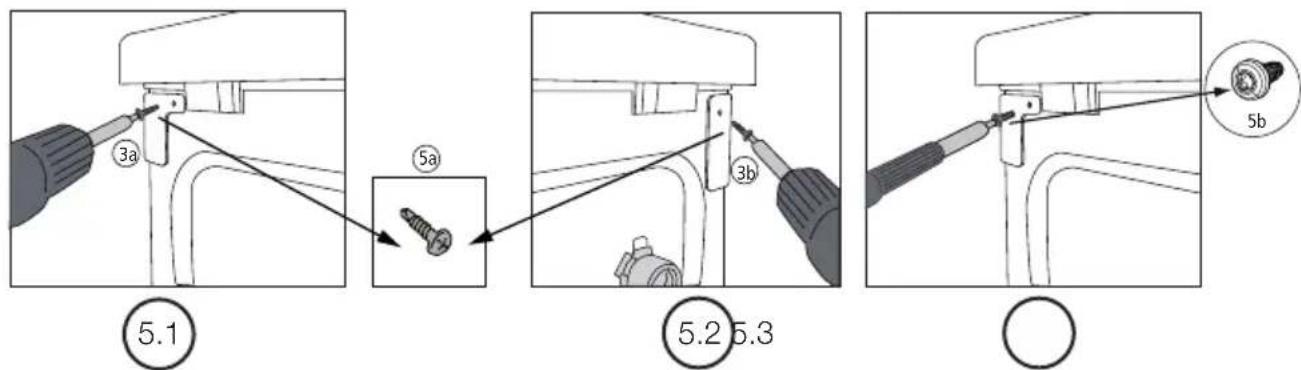

• Kuvan 5.1 osoittamalla tavalla, käytä välisarjan mukana tullutta itsekiertyvää ruuvia (5a), aseta osa (3a) PK:n runkoa vasten ja kiinnitä se.

Suorittaaksesi tämän vaiheen, tarvitset 1 kpl erikoisruuvia nro. 5a asennusta varten. (5.1)

• Käytä välisarjan mukana toimitettua itsekiertyvää ruuvia (5a), aseta osa (3b) PK:n runkoa vasten kuvan 5.2 osoittamalla tavalla ja kiinnitä se.

Suorittaaksesi tämän vaiheen, tarvitet 1 kpl erikoisruuvia nro. 5a asennusta varten. (5.2)

Jos koneen rungossa on reikä välisarjan asennusta varten; käytä pulttipäistä torx-ruuvia (5b) itsekiertyvän teräväkärksen ruuvin (5a) sijaan. (5.3)

VAIHE 6 :

Asentaaksesi kuivausrummun (KR) pesukoneen (PK) ja välisarjan pälle tee seuraavasti;

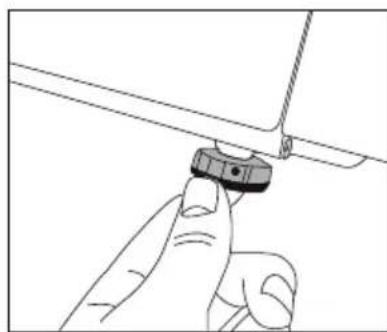

Avaa ensin kuivausrummun (KR) säädettävat jalat (4 kpl) kiertämällä niitä auki 4-6 kierroksen verran. (6.1)

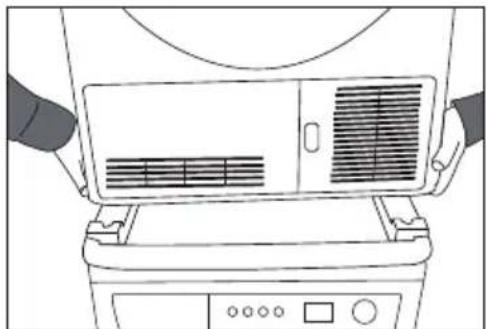

• Nosta kuivausrumpu (KR) käyttaen vähintään kahta henkilöä, ja aseta se kiinnytstason pälle (1). (6.2)

Varmista KR:n jalkojen vakaus saadön jälkeen.

6.1

6.2

VAIHE 7 :

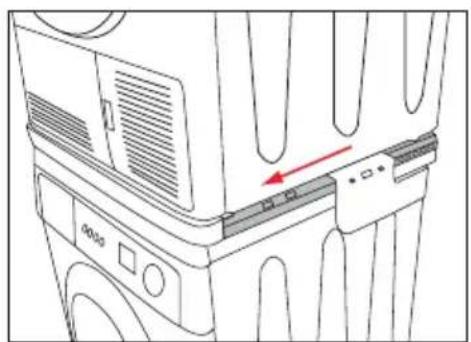

Työnnä kuivausrumpua (KV) eteenpän kiinnitystasojen päälä (1). (7.1)

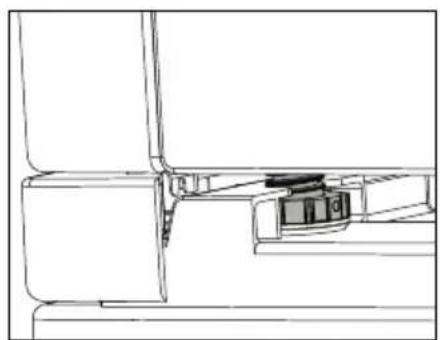

Jatka rummun liu'uttamista kunnes sen jalat ovat paikoillaan ja kiinnittyneet lijasti kiinitystason tason päällä. (7.2)

7.1

7.2

VAIHE8:

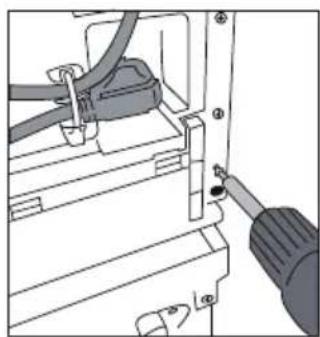

Poista PT-ruuvit KR:n rungon takaosasta kuvan osoittamalla tavalla sekä vasemmalta etta oikealta puolelta. Nämä ruuvit ovat tarpeellisia myöhemmässä valheessa. (8.1)

8.1

VAIHE 9 :

Liittäaksesi KR:n ja välisarjan yhteen;

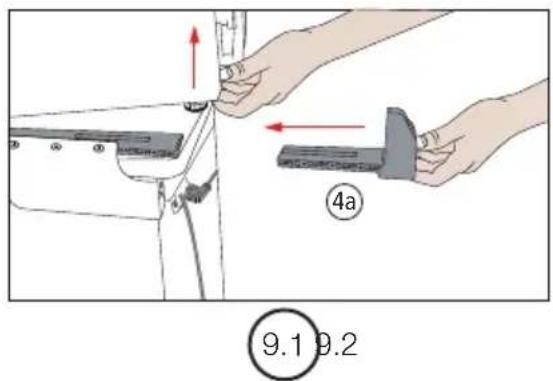

• Nosta KR tyontämällä sitä eteenpää rummun takaosasta. Kiinnitä takaosan kiinnikkeet (4)
  kiinnitystasoon (1). (9.1)

Takaosan kiinnikkeitä (4a-4b) on kaksi erilaista: vasemmalle ja oikealle tuleva kiinnike.

VAIHE 10 :

Työnnä takaosan kiinnikkeet (4a-4b) kiinnitystason (1a-1b) sisään KR:n leveyttä vastaavan maärän verran.

• Käytä tämän jälkeen ruuveja jotka irrotit vaiheessa 8 kiinnittäaksesi takaosan kiinnikkeet KR:n runkoon. (10.1)

Käytä ruuvinvaannintä vain ruuvillitoksen aikana.

VAIHE 11 :

Viimeistelläksesi PK:n, KR:n ja välisarjan asennuksen;

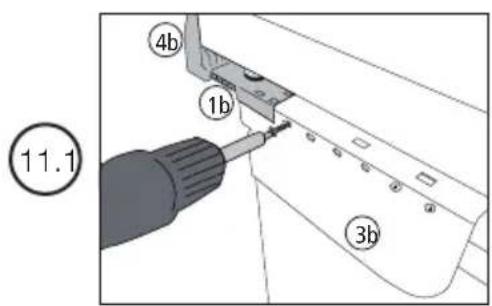

• Aseta osien nro. 1 ja 3 reiät (2) vastakkain ja liitä ne yhteen käyttaen muoviruueveja. (11.1)
  -Viimeistele valisarjan asennus tekemalla nain molemmin puolin.

NORSK

Del Nr	De	Del Navn	Del Navn
1	Fastholdelseskanaler	3	Bagerste Stotte Tilslutningsdel	5	a - Selvskaerende Skruer
					b - Stump-ende Torx skrue
2	Skruer	4	Bagerste Monteringselement	6	Kosmetisk udseende Del

TRIN1:

Placer plastik fastholdelses (1a-1b) dele leveret i boksen pa Vaskemaskine (WM), som vist i figuren. (1.1)
