Produkto tipas	Skalbimo mašinos ir džiovyklės statymo ant viršaus rinkinys
Prekės ženklas	SMEG
Modelis	KITSPF1
Naudojimas	Leidžia sumontuoti džiovyklę virš skalbimo mašinos
Įtrauktos dalys	Tvirtinimo strypai (1a, 1b), plastikinės varžtai (2), galinės atramos jungiamoji dalis (3), galinės fiksavimo detalės (4a, 4b), savisriegiai varžtai (5a), Torx varžtai su antgaliu (5b), estetinė detalė (6)
Medžiaga	Plastikas, metalas (varžtai)
Suderinamumas	SMEG skalbimo mašinos ir džiovyklės (patikrinkite matmenis)
Montavimas	Reikia elektrinio atsuktuvo ir dviejų asmenų džiovyklei pakelti
Pagrindinių dalių skaičius	6 dalys (strypai, varžtai, atramos, fiksavimas, estetika)
Pagrindinės funkcijos	Džiovyklės tvirtinimas ant skalbimo mašinos, stabilumas, estetinė apdaila
Priežiūra	Valyti drėgna šluoste, vengti tirpiklių
Sauga	Patikrinti stabilumą po montavimo; naudoti bent du asmenis džiovyklei pakelti
Atsarginės dalys	Galimos pas SMEG gamintoją arba įgaliotus pardavėjus
Remonto galimybė	Paprastas mechaninis rinkinys, dalys keičiamos atskirai
Bendra informacija	Pridedama išsami montavimo instrukcija; laikykitės žingsnių, kad užtikrintumėte saugą

Dažnai užduodami klausimai - KITSPF1 SMEG

Kas yra KITSPF1 SMEG rinkinys?

KITSPF1 SMEG yra viršutinio montavimo rinkinys, leidžiantis sumontuoti džiovyklę virš skalbimo mašinos, taip optimizuojant erdvę.

Kokios dalys yra įtrauktos į rinkinį?

Rinkinyje yra: tvirtinimo strypai (1a, 1b), plastikiniai varžtai (2), galinės atramos jungiamoji dalis (3), galinės fiksavimo detalės (4a, 4b), savisriegiai varžtai (5a), Torx varžtai su antgaliu (5b) ir estetinė detalė (6).

Kaip sumontuoti KITSPF1 rinkinį?

Vykdykite 11 instrukcijos žingsnių: pritvirtinkite laikymo strypus prie skalbimo mašinos, pridėkite estetinę detalę, uždėkite galinę atramą, pritvirtinkite strypus varžtais, pakelkite džiovyklę dviese, užstumkite ant strypų, sumontuokite galines fiksacijas ir priveržkite varžtus.

Ar reikalingas specialus įrankis montavimui?

Taip, rekomenduojama naudoti elektrinį atsuktuvą, kad būtų lengviau sukti varžtus. Torx ir savisriegiai varžtai yra pateikti.

Kiek žmonių reikia montavimui?

Reikia bent dviejų asmenų, kad pakeltų ir uždėtų džiovyklę ant tvirtinimo strypų.

Ar rinkinys suderinamas su visomis SMEG skalbimo mašinomis?

Rinkinys skirtas SMEG skalbimo mašinoms, tačiau patikrinkite matmenis ir suderinamumą instrukcijoje. Jis taip pat gali būti pritaikytas kitoms prekėms pagal matmenis.

Kaip užtikrinti džiovyklės stabilumą po montavimo?

Uždėjus džiovyklę, atsukite jos kojeles 4-6 apsisukimais, kad sureguliuotumėte. Patikrinkite, ar kojelės gerai įsistato į strypų priekines angas. Tada priveržkite galines fiksacijas.

Ar galiu naudoti kitokius varžtus nei pateikti?

Labai nerekomenduojama naudoti kitų varžtų, nes pateikti varžtai yra specialiai skirti rinkiniui. Naudokite savisriegius varžtus (5a) arba Torx varžtus (5b) pagal skylės tipą.

Kaip valyti rinkinio dalis?

Plastikines dalis valykite minkšta drėgna šluoste. Nenaudokite tirpiklių ar abrazyvinių priemonių.

Kur galiu rasti atsargines rinkinio dalis?

Kreipkitės į SMEG klientų aptarnavimo tarnybą arba įgaliotą pardavėją, kad užsakytumėte atsarginių dalių. Nurodykite detalės numerį (pvz., tvirtinimo strypai, varžtai).

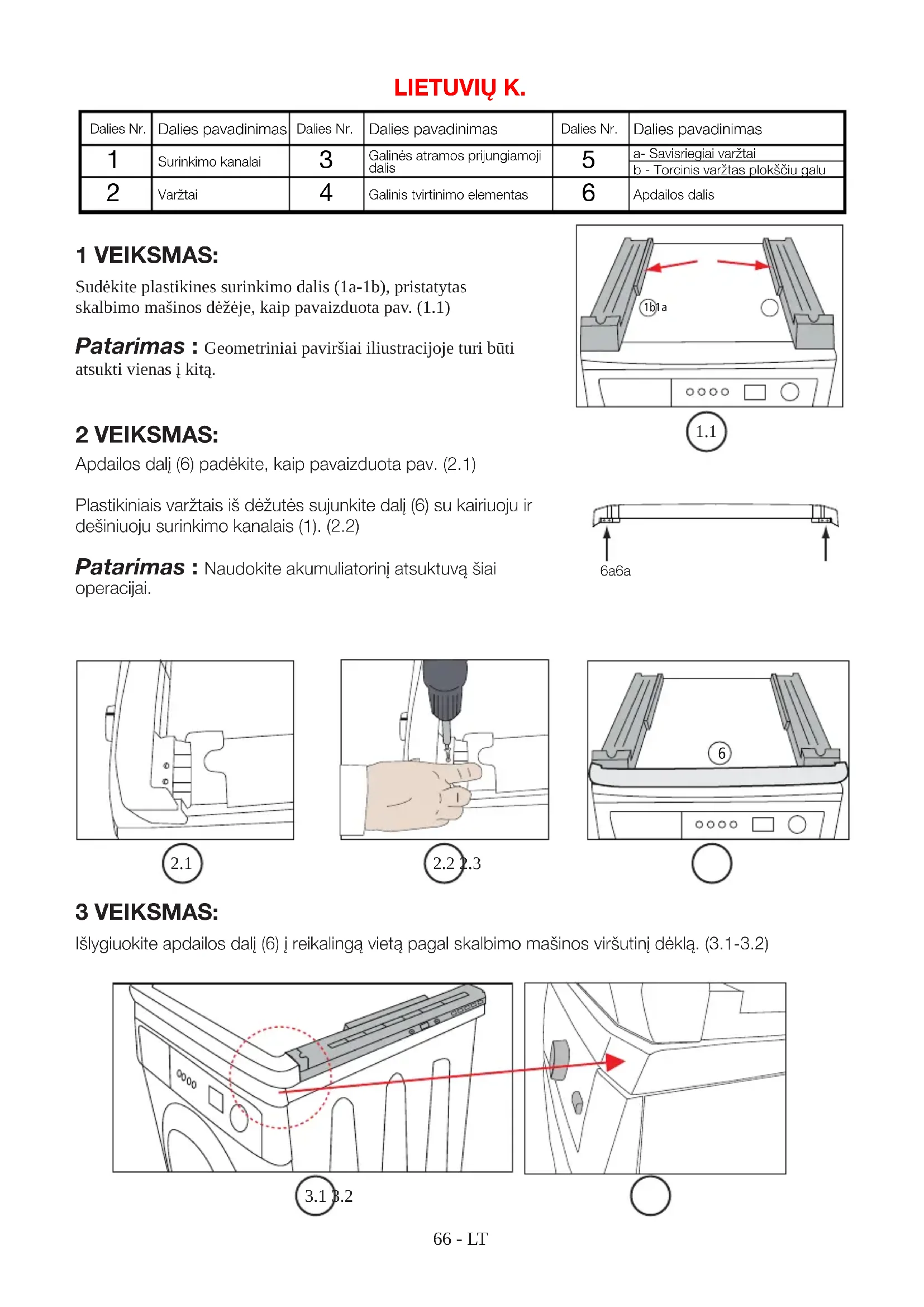

NAUDOJIMO INSTRUKCIJA KITSPF1 SMEG

Dalies Nr.	Dalies pavadinimas	Dalies Nr.	Dalies pavadinimas	Dalies Nr.	Dalies pavadinimas
1	Surinkimo kanalai	3	Galinès atramos prijungiamoji dalis	5	a- Savisriegiai varžtai
					b - Torcinis varžtas plokščiu galu
2	Varžtai	4	Galinis tvirtinimo elementas	6	Apdailos dalis

1 VEIKSMAS:

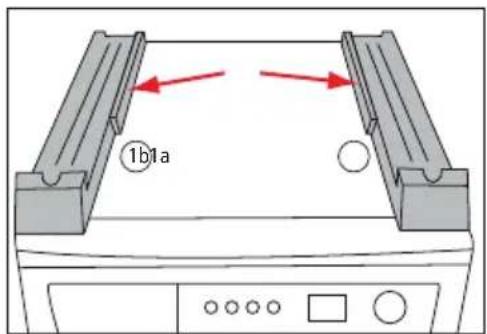

Sudekite plastikines surinkimo dalis (1a-1b), pristatytas skalbimo masinos dezèje, kaip pavaizduota pav. (1.1)

Patarimas: Geometriniai paviršiai ilustracijoje turi buti atsukti vienes i kita.

2 VEIKSMAS:

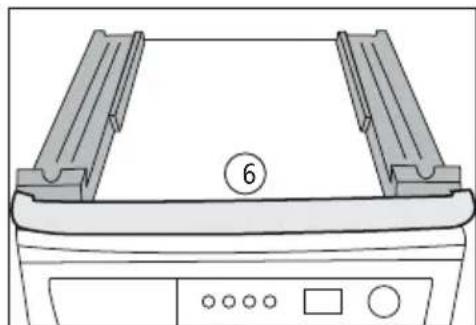

Apdailos dalj (6) padekite, kaip pavaizduota pav. (2.1)

Plastikinials varztais is dezutes sujunkite dal (6) su kairiuoju in desiniuoju surinkimo kanalais (1). (2.2)

Patarimas : Naudokite akumulatorinj atsuktuvă šiai operacijai.

1.1

6a6a

2.1

2.2 2.3

O

3 VEIKSMAS:

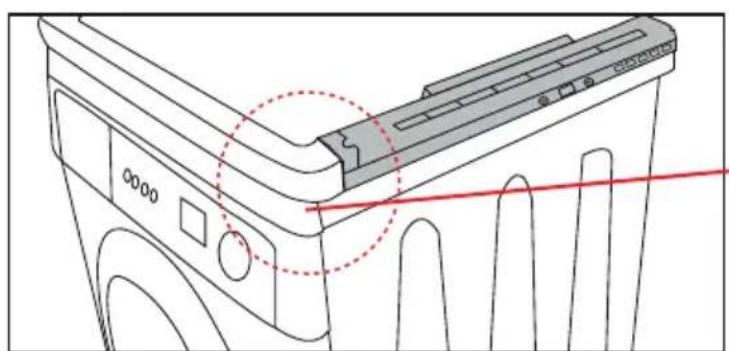

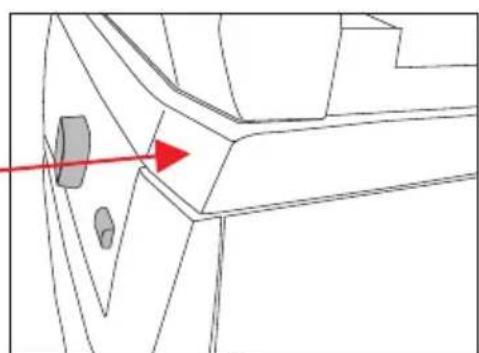

I\$lyguokite apdailos dalj (6) j reikalinga viet pagal skalbimo mašinos viršutin dékla. (3.1-3.2)

3.1 3.2

4 VEIKSMAS:

Uzdékite gaine atramine plokste (3);

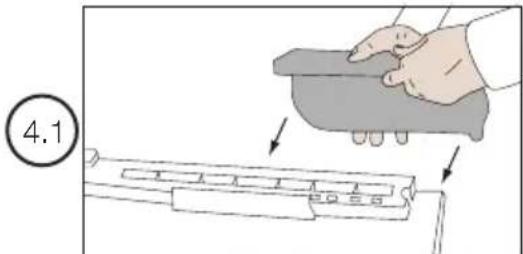

• ant surinkimo kanalo (1), kaip pavaizduota 4.1 pav. (4.1)

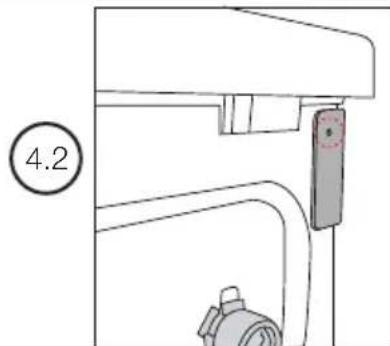

• Po to islygiokite pagal angu vietas ant skalbimo masinos. (4.2)

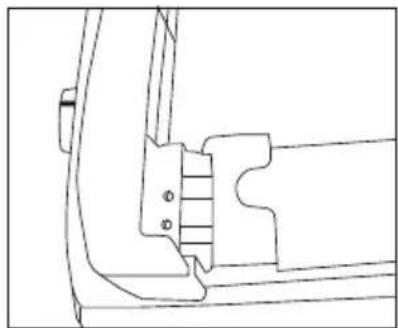

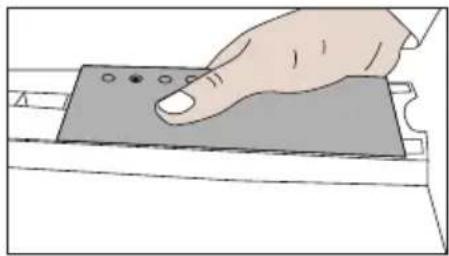

  1 patarimas: Kaip pavaizduota 4.3 pav., uztikrinkite, kad ji tinkamai jsistatyu ant pavaizduoto kanalo.
  2 patarimas: Raskite tinkamas vietas varztams (4.4) pajudindami surinkimo kanalag (1) ir prisukdami plastikinius varzus (2). (4.5)

4.3

4.4

4.5

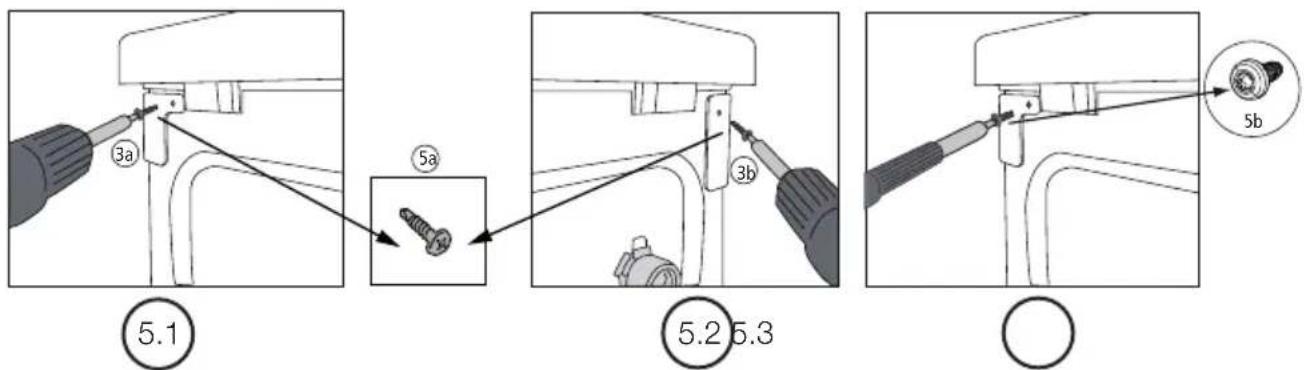

5 VEIKSMAS:

Noredami sujungti surinkimo kanalag (1a-1b) prie skalbimo mašinos,

• Kaip pavaizduota 5.1 pav., naudokite savisriegi varzt (5a), pateikt su bloku, nustatykite reikalinga padetj ant skalbimo mašinos (3a) dalies ir sujunkite.

Sujungimui siame veiksme naudokite viena specialaus dizaino varzta 5a. (5.1)

• Kaip pavaizduota 5.2 pav., naudokite savisriegi varzt (5a), pateikt su bloku, nustatykite reikalinga (3b) dalies padeti ant skalbimo masinos ir sujunkite.

Sujungimui Šiame veiksme naudokite du specialaus dizaino varžtus 5a. (5.2)

Jei ant korpuso yra montavimo anga, naudokite torcinj varztaj plošciu galu (5b), o ne savisriegj akumulatoriniu sukturnu jsukamaj varztaj (5a). (5.3)

6 VEIKSMAS:

Noredami uždéti suktuvo ant skalbimo masinos ir krovimo bloko;

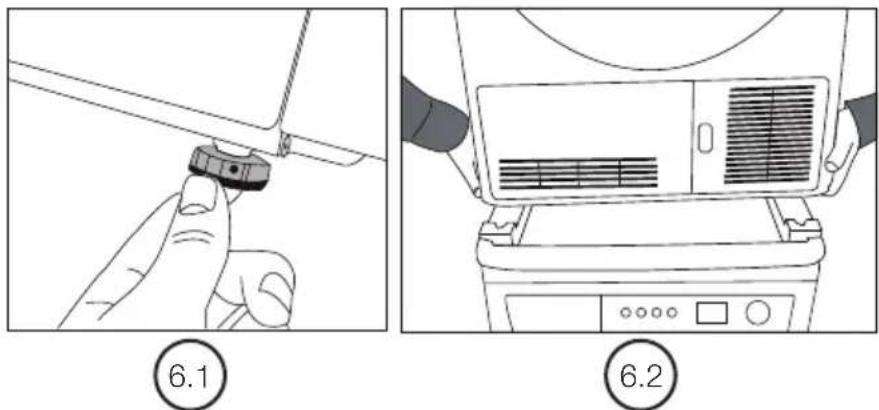

is pradziuy atlenkite 4 reguliojamas suktuvo kojeles, pasukdami jas 4-6 apsisukimus. (6.1)

• Mažiausiai du Žmonès turi pakelti suktuva ir užkelti ant surinkimo kanalo (1). (6.2)

Atidare kojeles patikrinkite suktuvo stabiluma.

7 VEIKSMAS:

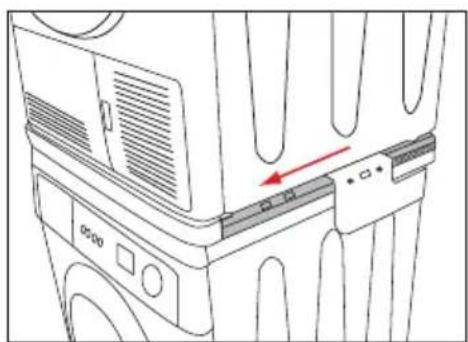

Pastumkite suktuva pirmyn ant surinkimo kanaly (1). (7.1)

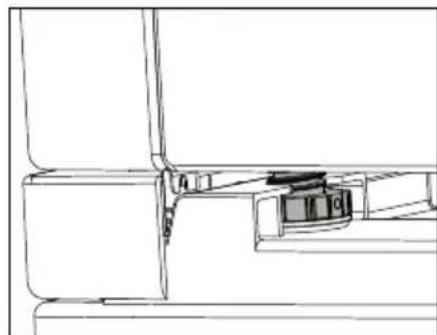

Toliau stumkite masinos kojeles, kol jos atsirems ir jsiremt j kanalá virš surinkimo kanalo (1). (7.2)

7.1

7.2

8 VEIKSMAS:

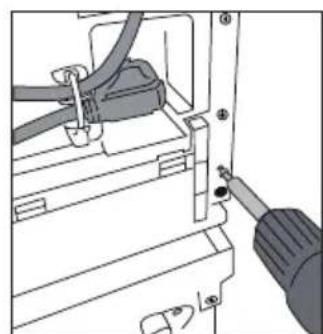

Issukite PT varztus is galinès suktuvo dalies, kaip pavaizduota pav., iš kairès ir iš deşinès pusès. Siuos varztus reikès panaudoti véliau. (8.1)

8.1

9 VEIKSMAS:

Noredamisujungtisuktuvairkrovimobloka;

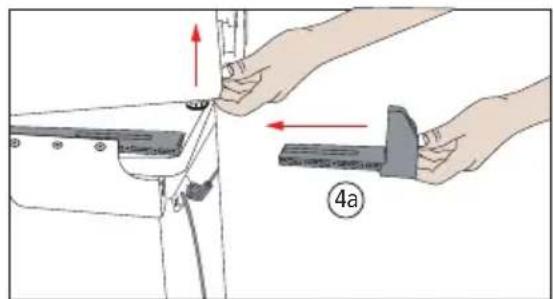

• Pakelkite suktuva pastumdami i priekj is galines puses. Istatykite gaine tvirtinimo dalj (4) j surinkimo kanalo (1) dalj. (9.1)

Galines tvirtinimo dalys (4a-4b) yra dviejupu: kairinés ir desininés. Priesinga kryptimi sumontuoti negalima. Galines tvirtinimo dalys yra kairinés ir desininés. (4a-4b)

9.19.2

10 VEIKSMAS:

Jstaty kite galines tvirtinimo dalis (4a-4b) j surinkimo kanalag (1a-1b) iki reikalingo suktuvo gylio.

• Po šio pakoregavimo pritvirtinkite galines fiksavimo dalis prie suktuvo varžtais, kuriuos issukote 8 veiksme.telo sušicky.(10.1)

Varžtus susukite tik akumuliatoriniu suktuvu.

11VEIKSMAS：

Noredami baigti skalbimo mašinos, suktuvo ir krovimo bloko sujungimá;

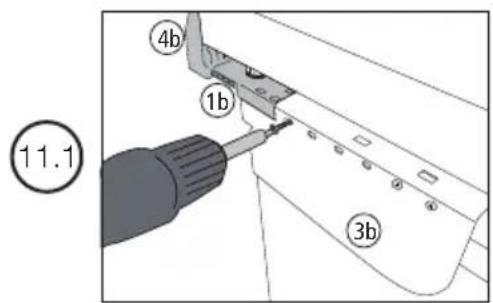

• Atitaiky kite atitinkamas angas tarp 1 ir 3 dalies, j sias atitinkancias angas (2) susukite plastikiniais varztais. (11.1)
• Baikite krovimo bloko sumontavima atlikdami siq procedura abiem kryptimis.

LATVISKI

Detalias nr.	Detalias nosaukums	Detalias nr.	Detalias nosaukums	Detalias nr.	Detalias nosaukums
1	Aizturoşas vadsliedes	3	Aizmugures balsta savienojuma detala	5	a - pašvitngriezes skruves
					b - gremdgalvas skruve
2	Skrüves	4	Aizmugures fiksëjošais elements	6	Dekoratīvā detala

1. DARBIBA :

Novietojiet plastmasas aizturosas detalas (1a-1b) uz velas mazgajamas masinas ta, ka paradits attela. (1.1)

Padoms: Geometriskajam virsmam ir jabut verstam vienai pret otru.

2. DARBIBA :
