NÁVOD K OBSLUZE KITSPF1 SMEG

Návod k montáži univerzálni stohovác sady

Universalaus krovimo bloko instrukcija

Číso dílu	Název príslušenství	Číso dílu Název príslušenství	Číso dílu Název príslušenství
1	Přidržovací vedení	3	Zadní prípojný podpůrný prvek
			5
			b - Torx šroub s tupům koncem
2	Šrouby	4	Zadní upevnovací prvek
			6
			Ozdobná liša

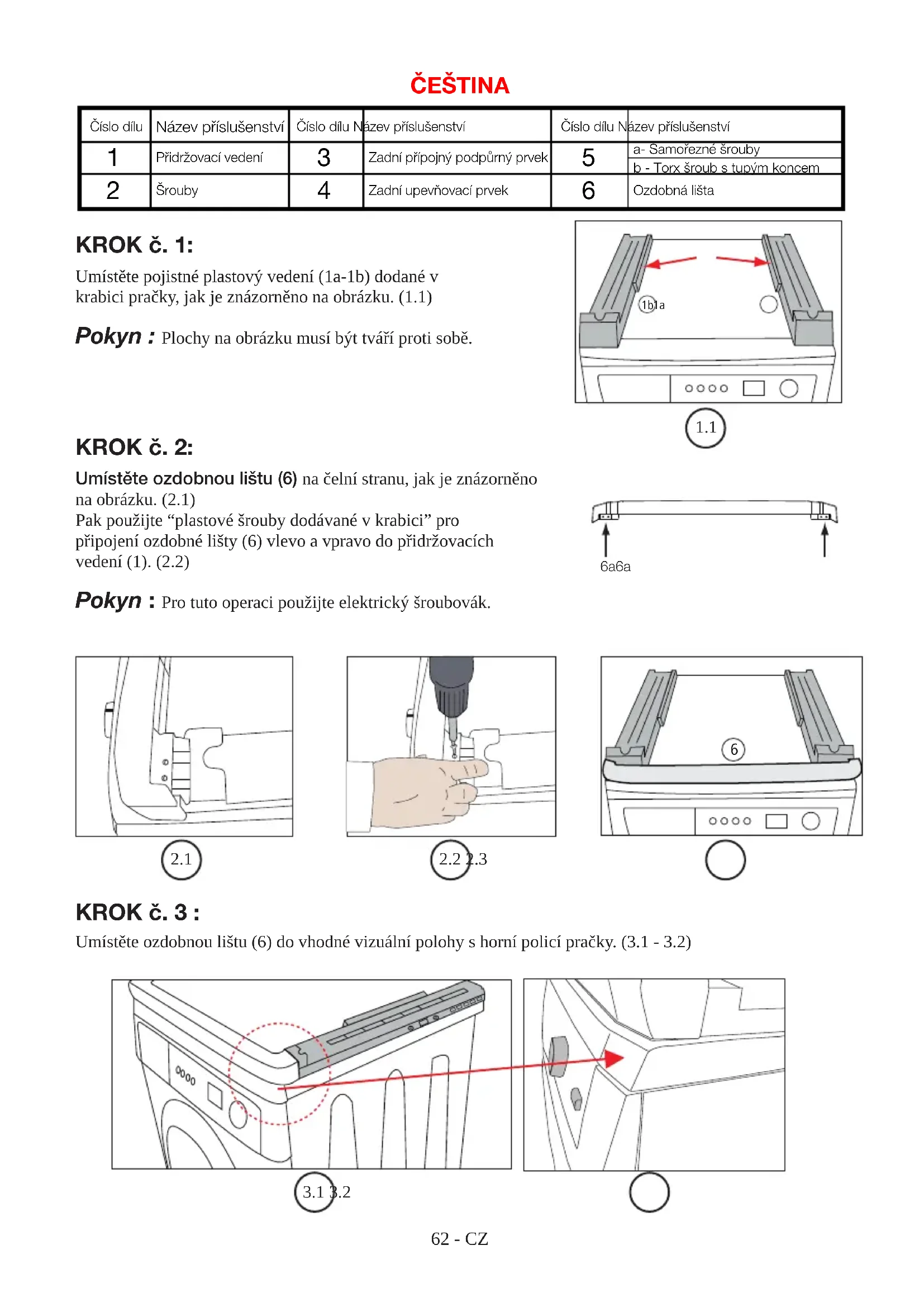

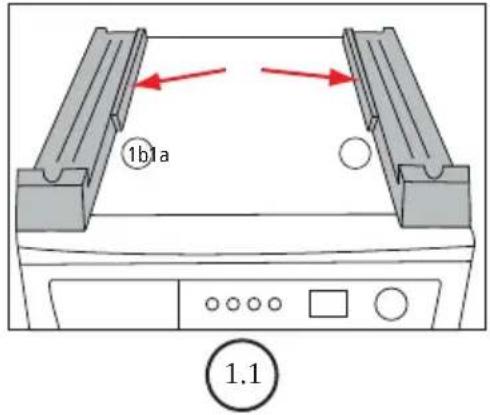

KROK c. 1:

Umistete pojistné plastový vedení (1a-1b) dodané v krabici práčky, jak je znázorněno na obrázku. (1.1)

Pokyn: Plochy na obrazku musi byt tvarri proti sobe.

KROK c. 2:

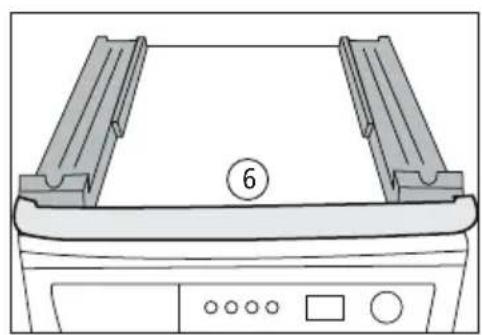

Umistete ozdobnou listu (6) na celní stranu, jak je znázorněno na obrázku. (2.1)

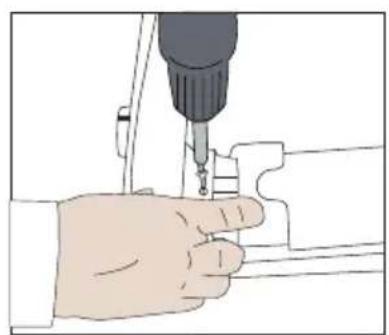

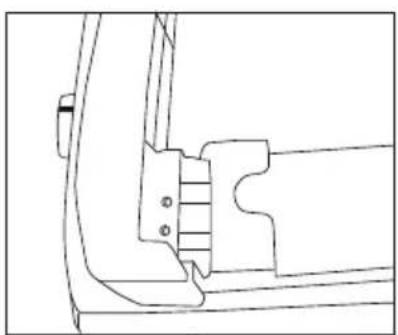

Pak použijte "plastove šrouby dodávané v krabici" propriopojení ozdobné listy (6) vlevo a vpravo do pridržovacích vedení (1). (2.2)

Pokyn: Pro tut o operaci pouzijte elektricky sroubovak.

2.1

2.22.3

O

KROKč.3:

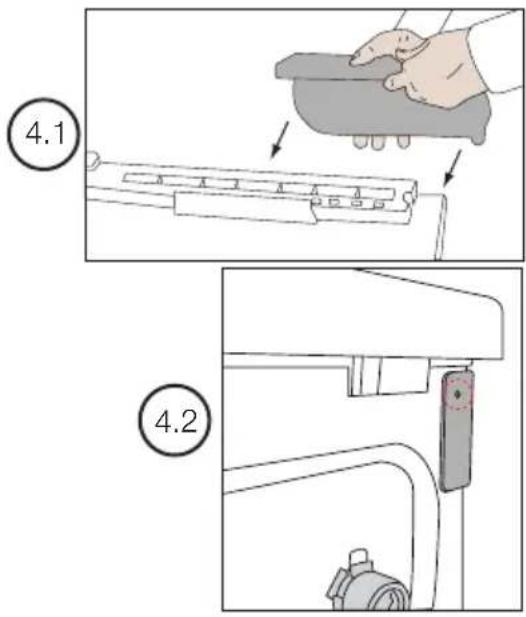

• nejprve na pridržovaci vedeni (1), jak je znázorněno na obrázku Č. 4.1. (4.1)
• poté upravte pozici otvorù na t'éle pračky. (4.2)

Pokyn 1: Jak je znázorněno na obrázku Č. 4.3, zkontrolujte, zda sedí správně na zobrazeném pridržovaci vedení.

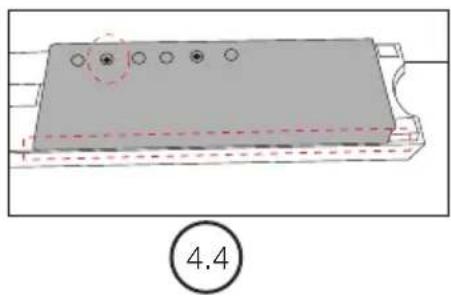

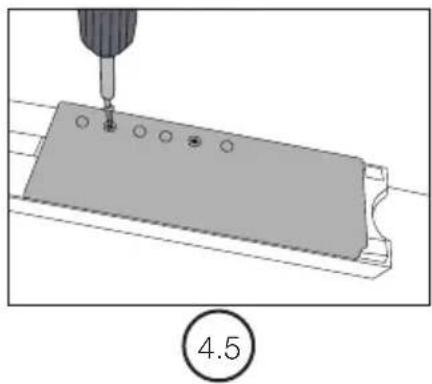

Pokyn 2: Pohybovánim majděte správnou polohu šroubů (4.4) na pridržovacích vedeních (1) a príšroubujte jejich plastovymi šrouby (2). (4.5)

KROKč.5:

Pro pripojeni pridržovacich vedeni (1a-1b) k telesu pračky,

• Jak je uvedeno na obrazku cislo 5.1, poujte samo'rezné srouby (5a) dodavané se stohovac s adou s cilem umisteni chasti (3a) na telo pracky a upevnete spojeni.

Pro pripojeni v toto kroku, sroub se specialnim tvarem c. 5a pouzijte pouze pro instalaci 1. pouziteho kusu (5.1).

Jak je znázorněno na obrázkuč. 5.2, použijte samořezné šrouby (5a) dodávané se stohovací sadou s cilem umistěné (£st) na tělo pračky a upevněte spojení.

Pro pripojeni v toto kroku, sroub se specialnim tvarem c. 5a pouzijte pouze pro instalaci 2. pouziteho kusu (5.2).

V pripe, ze se na tle pracky instalacnim otvor; pouzijte Torx Sroub s tupym koncem (5b) namisto samoreshno sroubu (5a). (5.3)

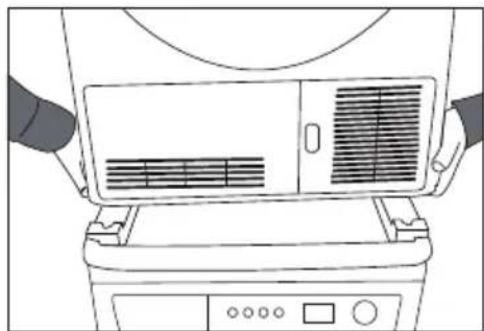

KROKČ.6:

Umistěni susicky na pračku a na stohováci sady;

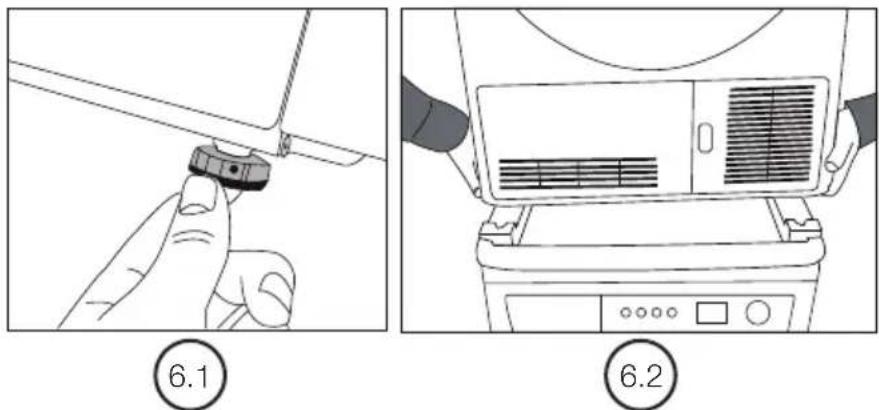

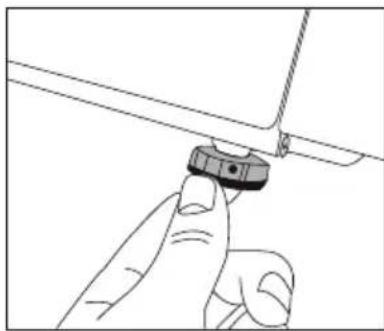

Jako první otevřete 4 nastavitelné nohy sušicky jejich otočením o 4-6 otáček. (6.1)

Zvednete susicku s pomoci nejmene dvou osob a umistete ji na pridrozovac vedeni (1). (6.2)

Zkontrolujte stabilitu susiCKy po otevrenje jich nohou.

6.1

6.2

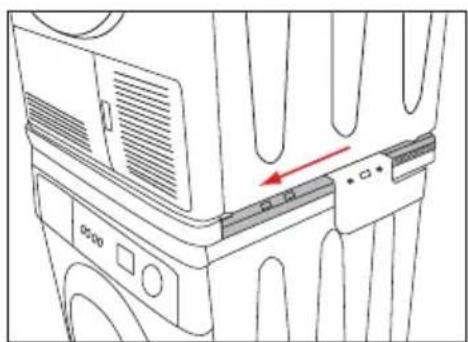

KROKč.7:

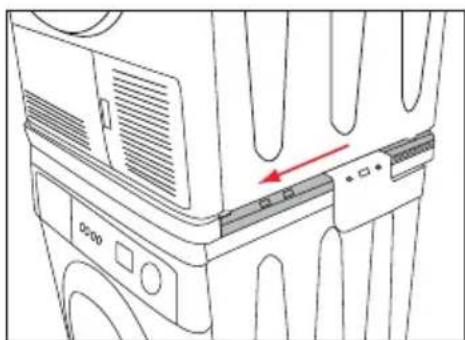

Zatáhněte susicku vpred na pridržovacích vedenich (1). (7.1)

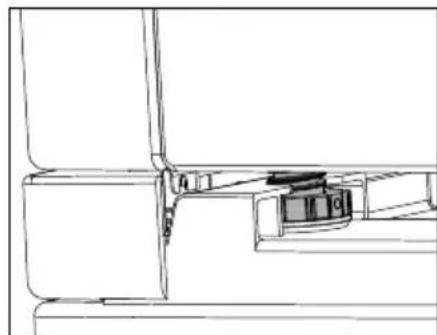

Pokračujte v taženi chladničky, zatímco nohy nezapadnou a nezajisti se v drážce pridržovacího vedení (1). (7.2)

7.1

7.2

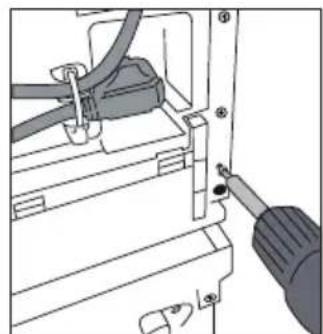

KROKč.8:

Odstrańte PT srouby ze zadni strany tela susicky, jak je znázorneno na obrázku, z levie pravé strany. Tyto srouby budou použity později. (8.1)

(8.1)

KROKč.9:

KM ve Stacking Kit grubu baglantisinin yapilmasi秦皇 ;

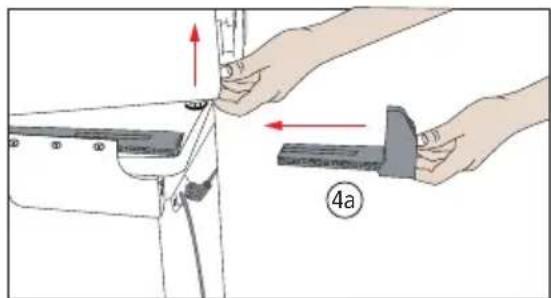

• Zvednete susicku jejim zatlačením doprrodu ze zadniásti. Pripevnete zadni upevnacíást (4) na pridržovaci vedeni (1). (9.1)

Zadni podpurné dily mají dva typy (4a, 4b): leve a pravé. Montáž v opacné směru není mozný. Vzhledem k tomu, ze zadni podpurné dily jsou navrženy jako leve a pravé. (4a-4b)

9.19.2

O

KROKč.10:

Posunte zadni upevnovaci casti (4a, 4b) dovnitr pridrzovaciho vedeni (1a-1b) do hloubky jako je susicka.

• Po toto nastavení, pomoci šroubů vynatych v kroku 8 zajistěte zadné upevnováci díly na tělo sušicky. (10.1)

Elektrické šroubováky použijte pouze v pripadě šroubovych spoů.

KROKč.11:

Pro dokončeni spojení práčky, sušičky a stohovací sady;

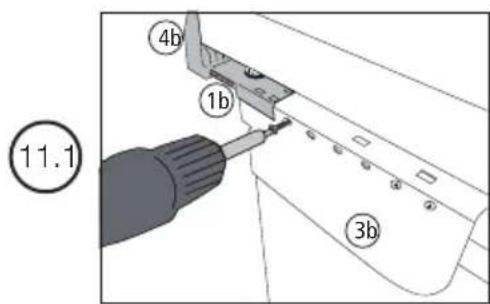

• Prisunte k sobě príslušejíci otvory mezi Častmi 1 a 3 a spojte je plastovými šrouby (2). (11.1)
• Dokončete instalaci stohovací sady provedením tohoto postupu v obou směrech.

LIETUVI K.

• Ako je znázornene na obrázkuč. 5.2, použite samorezné skrutky (5a) dodávané so Stohovacou sadou s ciel'om umiestnenia Časti (3b) na telo práčky a upevnite spojenie.

Ako prve otvorte 4 nastavitel'né nohy susicky ich otočením o 4-6 otáčok. (6.1)

• Zdvihnite susicku s pomocou majmenej dvoch osob a umiestnite ju na pridrziavacie vedenia (1). (6.2)

Skontrolujte stabilitu sušicky po otvorení jej nôh.

KROKč.7:

Potiahnite susicku vpred na pridrziavacich vedeniach (1). (7.1)

Pokračujte v tahani chladnicky, kým nohy nezapadnu a nezaistia sa v drážke pridržiavacieho vedenia (1). (7.2)

7.1

7.2
