LIETOŠANAS INSTRUKCIJA KITSPF1 SMEG

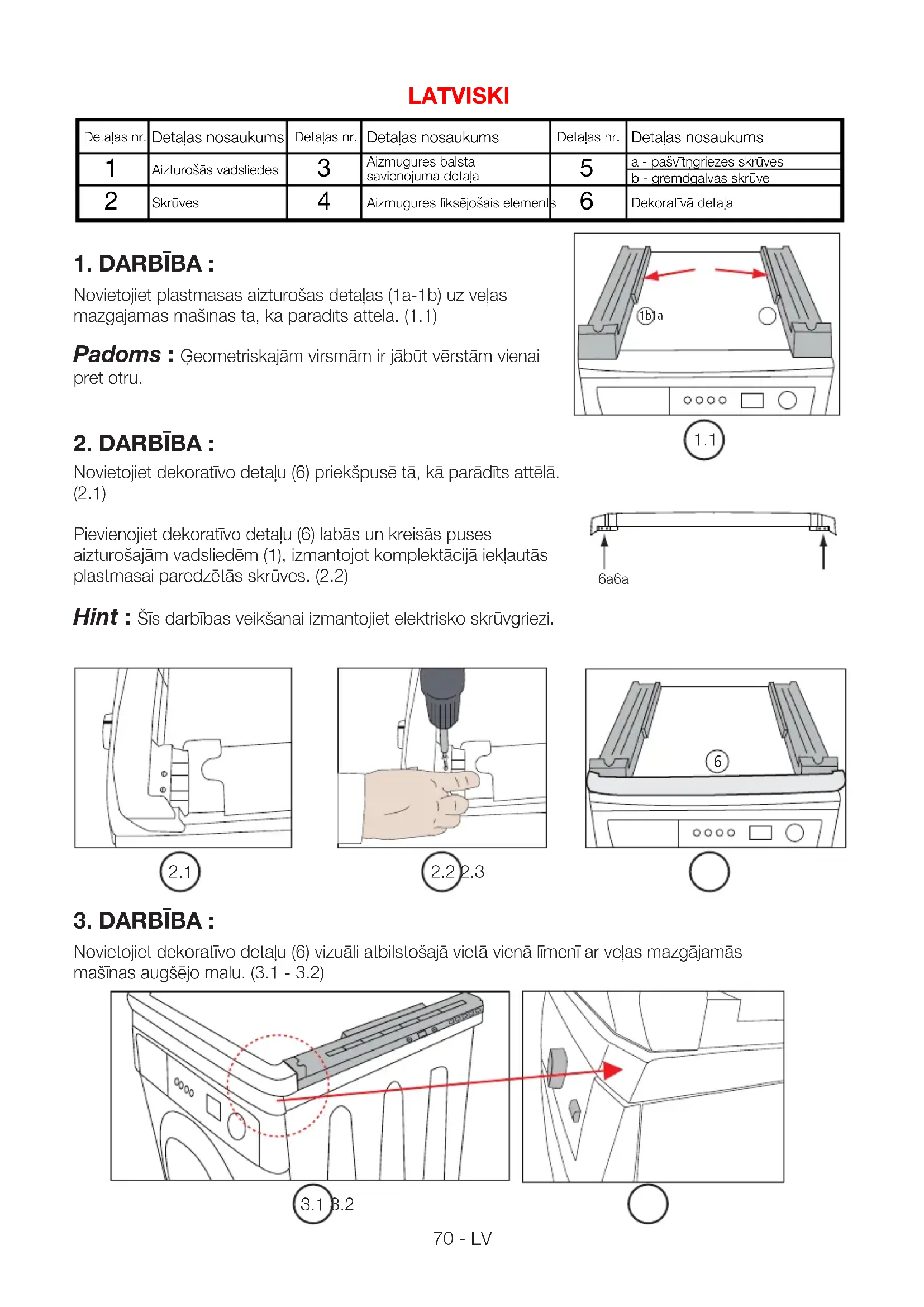

Novietojiet plastmasas aizturošās detaļas (1a-1b) uz veļas mazgājamās mašīnas tā, kā parādīts attēlā. (1.1) Padoms : Ģeometriskajām virsmām ir jābūt vērstām vienai pret otru.

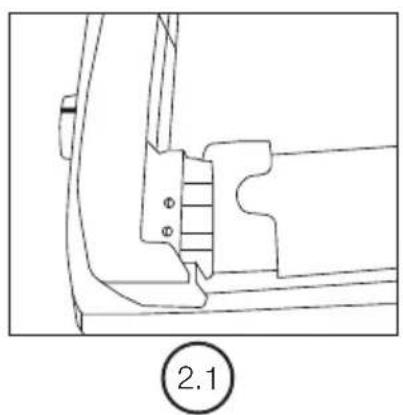

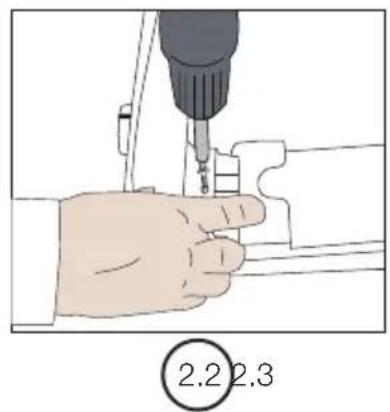

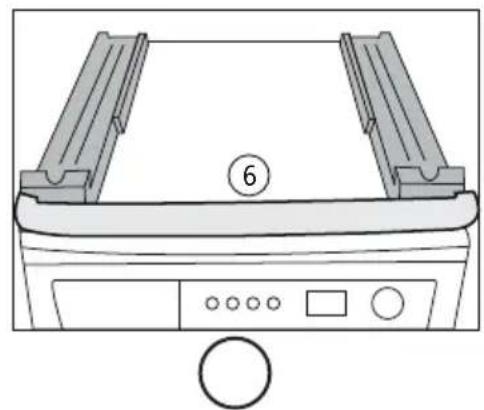

Novietojiet dekoratīvo detaļu (6) priekšpusē tā, kā parādīts attēlā. (2.1) Pievienojiet dekoratīvo detaļu (6) labās un kreisās puses aizturošajām vadsliedēm (1), izmantojot komplektācijā iekļautās plastmasai paredzētās skrūves. (2.2) Hint : Šīs darbības veikšanai izmantojiet elektrisko skrūvgriezi.

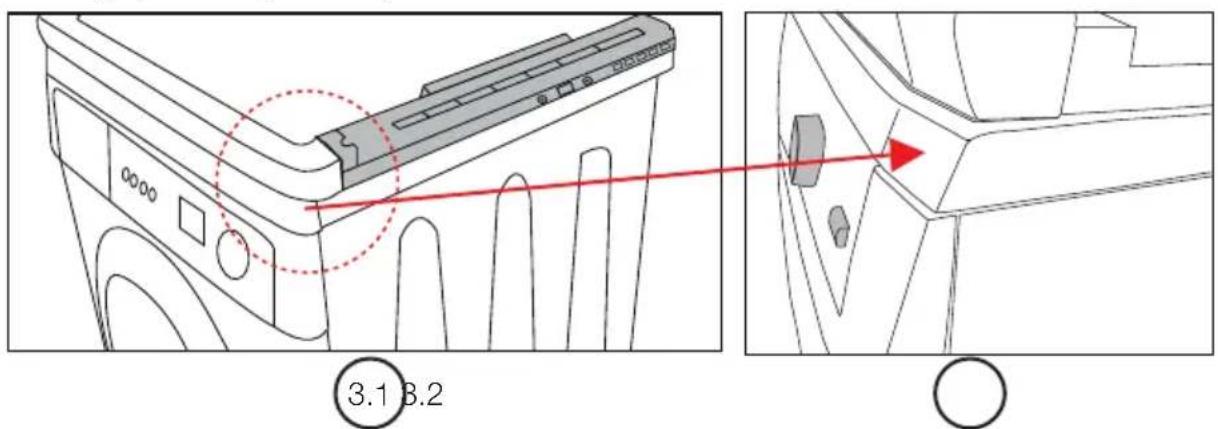

Novietojiet dekoratīvo detaļu (6) vizuāli atbilstošajā vietā vienā līmenī ar veļas mazgājamās mašīnas augšējo malu. (3.1 - 3.2) Detaļas nr.Detaļas nosaukums Aizturošās vadsliedes SkrūvesDetaļas nr.Detaļas nosaukums Aizmugures balsta savienojuma detaļa Aizmugures fiksējošais elementsDetaļas nr.Detaļas nosaukums a - pašvītņgriezes skrūvesb - gremdgalvas skrūve Dekoratīvā detaļa1b 1a 6a 6a

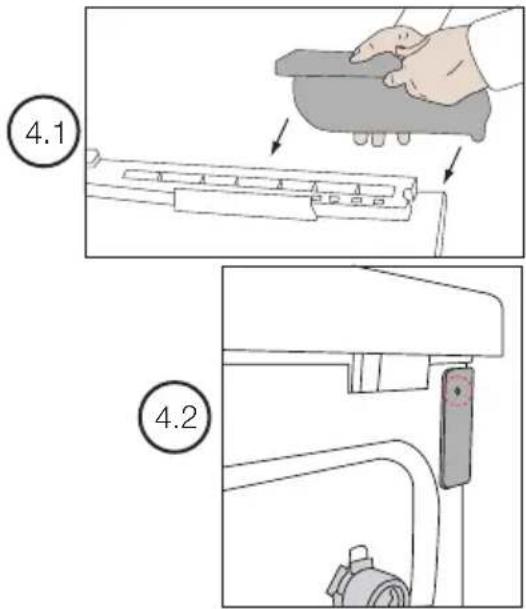

Novietojiet aizmugures balsta plāksni (3) ; - uz aizturošās vadsliedes (1) tā, kā parādīts attēlā 4.1; (4.1) - pēc tam pieregulējiet urbumu atrašanās vietas veļas mazgājamās mašīnas korpusam. (4.2)

1. padoms : Pārliecinieties, ka plāksne ir precīzi ievietota

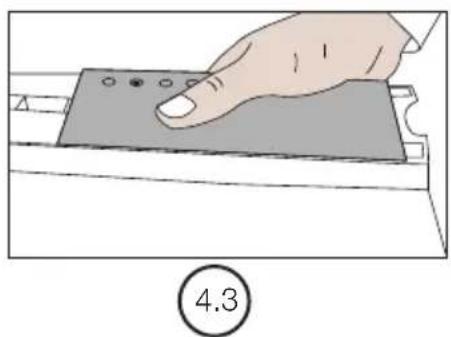

vadsliedē tā, kā norādīts attēlā 4.3.

2. padoms : Atrodiet skrūvju pareizo atrašanās vietu

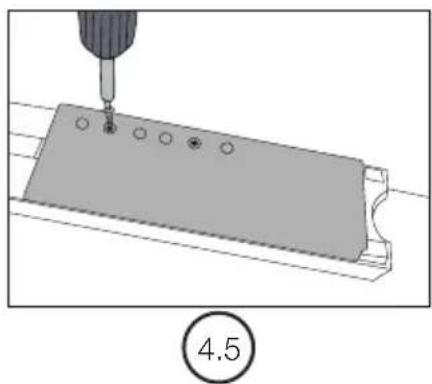

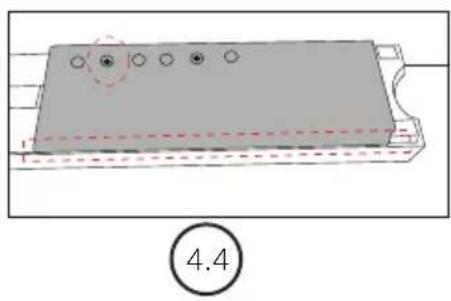

(4.4), virzot plāksni pa aizturošo vadsliedi (1), un nofiksējiet to, izmantojot plastmasai paredzētās skrūves (2). (4.5)

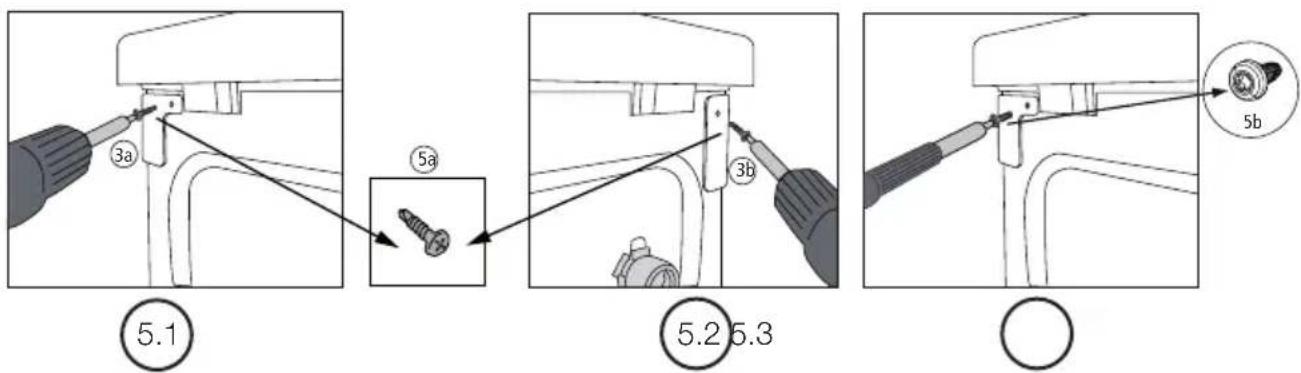

Lai savienotu aizturošās vadsliedes (1a-1b) ar veļas mazgājamās mašīnas korpusu, - Detaļas (3a) pozicionēšanai uz veļas mazgājamās mašīnas korpusa un tās pieskrūvēšanai izmantojiet komplektācijā iekļauto pašvītņgriezes skrūvi (5a). Skat. attēlu 5.1. - Detaļas (3b) pozicionēšanai uz veļas mazgājamās mašīnas korpusa un tās pieskrūvēšanai izmantojiet komplektācijā iekļauto pašvītņgriezes skrūvi (5a). Skat. attēlu 5.2. Šīs darbības veikšanai tiek izmantota īpašā veida skrūve 5a, un nostiprināšanai tiek izmantota tikai viena skrūve. (5.1) Šīs darbības veikšanai tiek izmantota īpašā veida skrūve 5a, un nostiprināšanai tiek izmantotas divas skrūves. (5.2) Ja veļas mazgājamās mašīnas korpusā ir skrūvcaurums, pašvītņgriezes skrūves (5a) vietā izmantojiet gremdgalvas skrūvi (5b). (5.3)

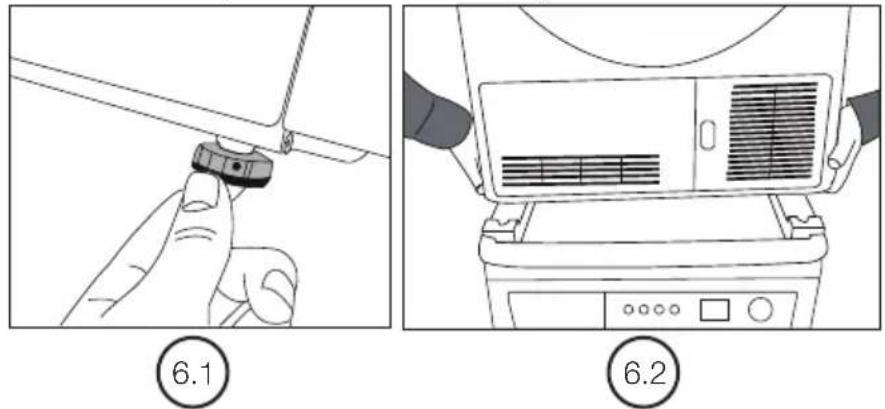

Lai novietotu veļas žāvētāju uz veļas mazgājamās mašīnas un stiprinājuma komplekta, veiciet turpmāk norādītās darbības; Atskrūvējiet veļas žāvētāja 4 regulējamās kājiņas, pagriežot tās 4-6 apgriezienus. (6.1) - Paceliet veļas žāvētāju (šī darba veikšanai nepieciešamas vismaz 2 personas) un novietojiet to uz aizturošās vadsliedes (1). (6.2)

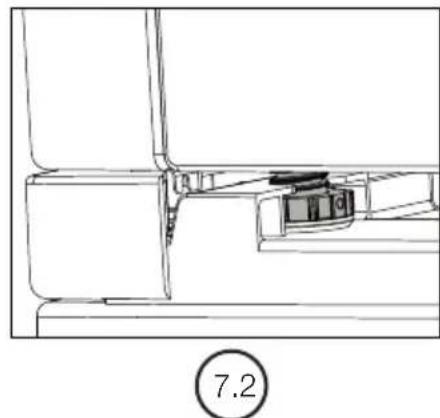

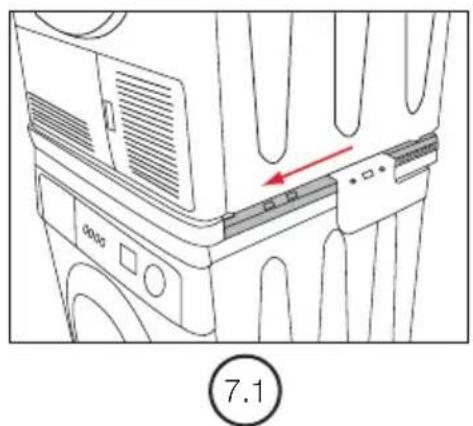

Virziet veļas žāvētāju pa aizturošajām vadsliedēm (1) uz priekšu. (7.1) Turpiniet virzīt veļas žāvētāju, līdz kājiņas droši balstās uz aizturošās vadsliedes (1) sliedes un nofiksējas tajā. (7.2)

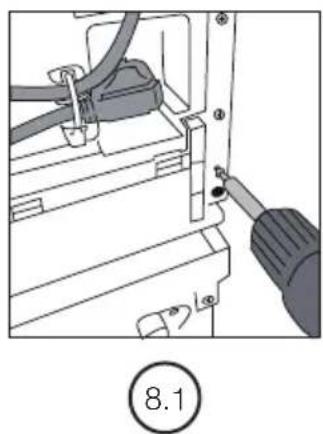

Veļas žāvētāja korpusa aizmugurē labajā un kreisajā pusē izskrūvējiet skrūves tā, kā parādīts attēla. Šīs skrūves tiks izmantotas vēlāk. (8.1)

Pēc kājiņu atskrūvēšanas pārbaudiet veļas žāvētāja stabilitāti.

Ievietojiet aizmugures fiksējošos elementus (4a-4b) aizturošajās vadsliedēs (1a-1b) atbilstoši veļas žāvētāja dziļumam. - Pēc šī noregulēšanas procesa pabeigšanas izmantojiet 8. darbībā izskrūvētās skrūves, lai pieskrūvētu aizmugures aizturošās detaļas veļas žāvētāja korpusam.(10.1)

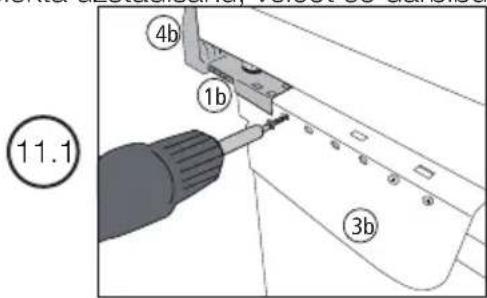

Lai pabeigtu veļas mazgājamās mašīnas, veļas žāvētāja un stiprinājuma komplekta montāžu, veiciet turpmāk norādītās darbības; - vienu virs otra novietojiet detaļu nr. 1 un nr. 3 attiecīgos skrūvcaurumus un savienojiet atbilstošos skrūvcaurumus (2), izmantojot plastmasai paredzētās skrūves. (11.1) - Pabeidziet stiprinājuma komplekta uzstādīšanu, veicot šo darbību abās pusēs.

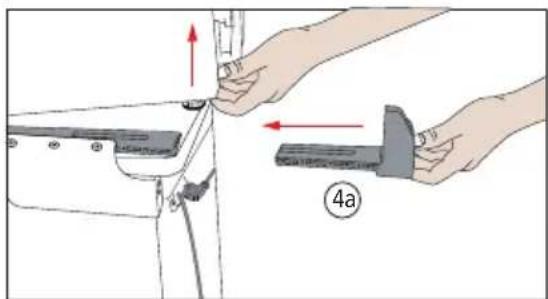

Lai nostiprinātu veļas žāvētāju uz stiprinājuma komplekta, veiciet turpmāk norādītās darbības; - Paceliet veļas žāvētāju, pastumjot to uz priekšu no tā aizmugures. Uzstādiet aizmugures fiksējošo elementu (4) aizturošās vadsliedes (1) detaļai. (9.1) Ir divu veidu aizmugures aizturošās detaļas (4a-4b) — labās puses detaļa un kreisās puses detaļa. To uzstādīšana otrādi nav iespējama, jo arī aizmugures fiksējošajiem elementiem ir īpaša labās un kreisās puses konstrukcija. (4a-4b)
