MODE D'EMPLOI KITSPF1 SMEG

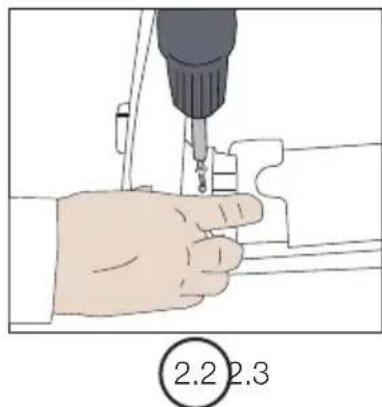

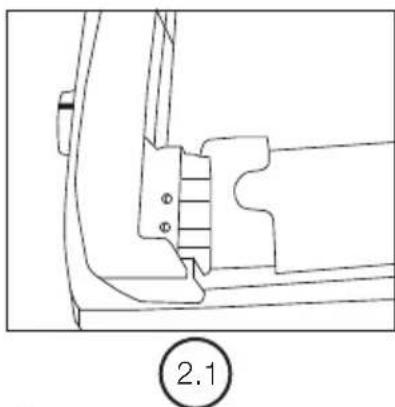

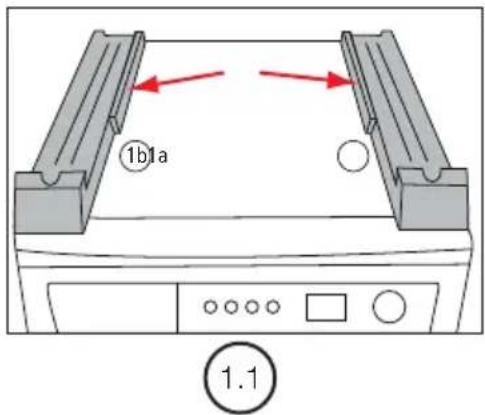

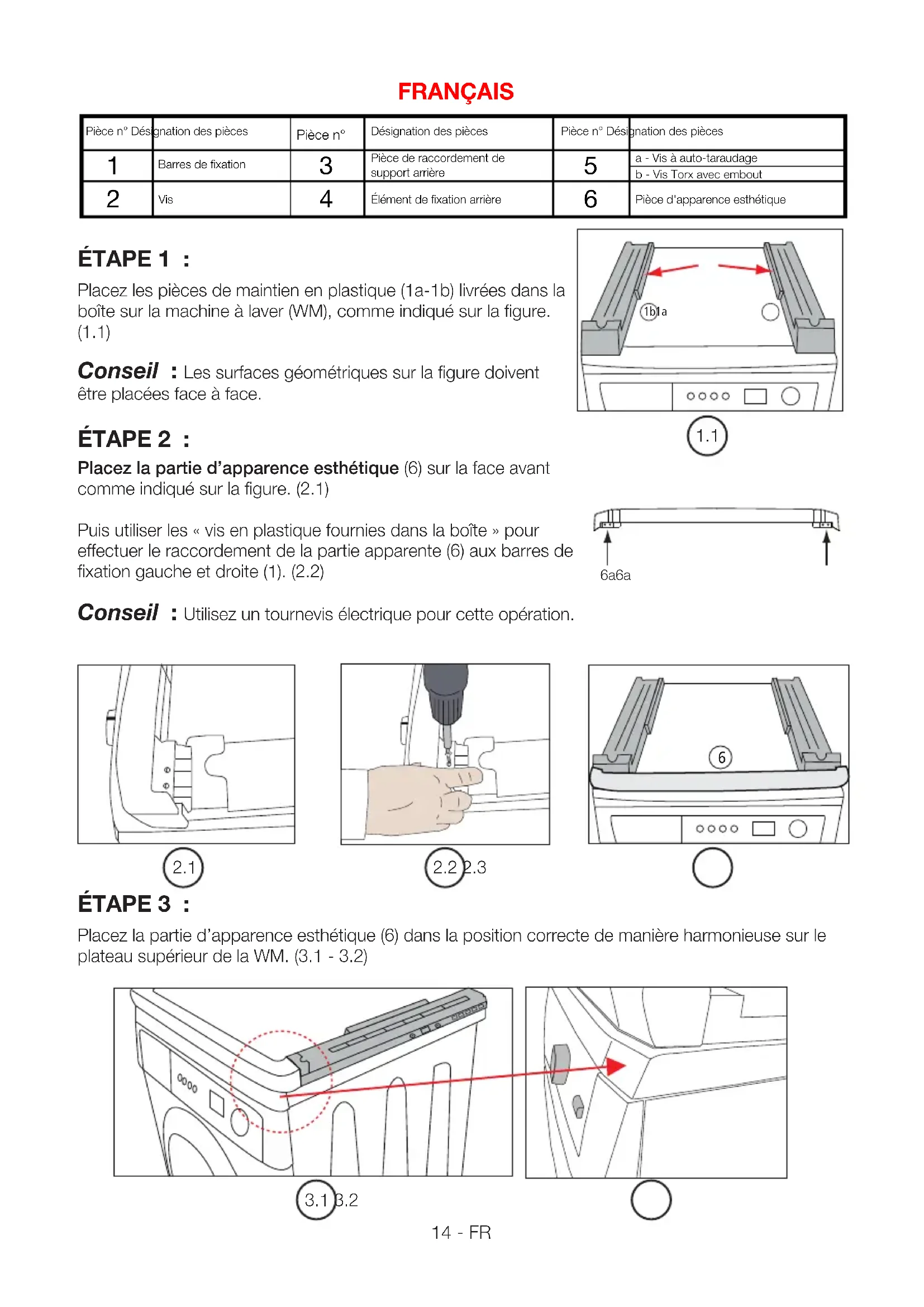

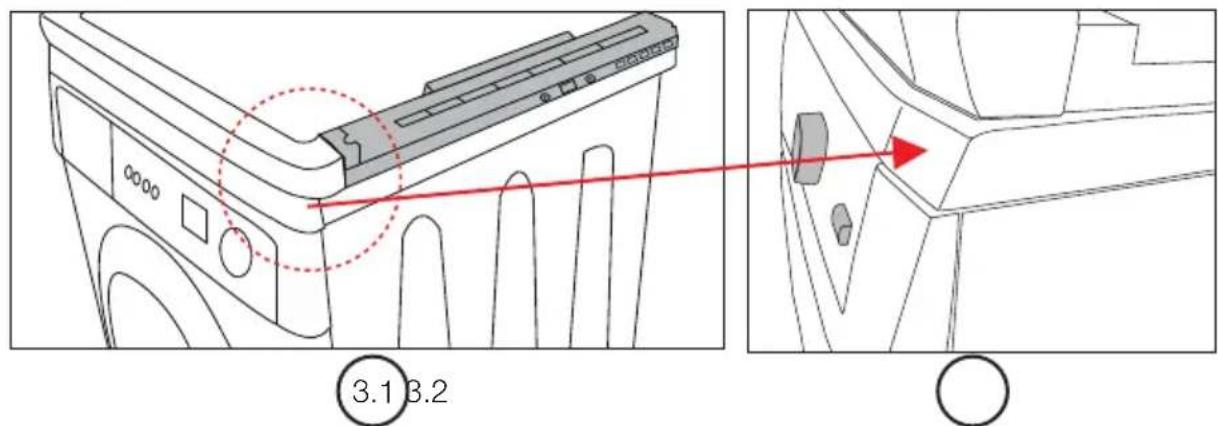

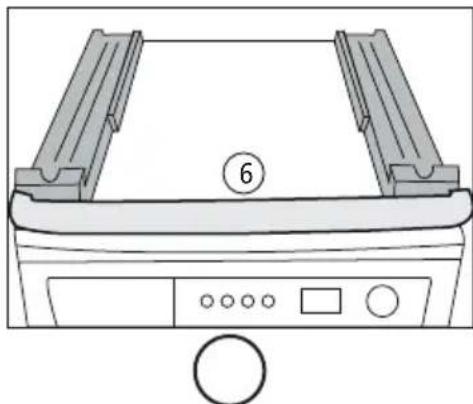

Verwenden Sie zur Montage immer einen Akkuschraubendreher. 4a14 - FR ÉTAPE 1 : Placez les pièces de maintien en plastique (1a-1b) livrées dans la boîte sur la machine à laver (WM), comme indiqué sur la figure. (1.1) Conseil : Les surfaces géométriques sur la figure doivent être placées face à face. ÉTAPE 2 : Placez la partie d’apparence esthétique (6) sur la face avant comme indiqué sur la figure. (2.1) Puis utiliser les « vis en plastique fournies dans la boîte » pour effectuer le raccordement de la partie apparente (6) aux barres de fixation gauche et droite (1). (2.2) Conseil : Utilisez un tournevis électrique pour cette opération. ÉTAPE 3 : Placez la partie d’apparence esthétique (6) dans la position correcte de manière harmonieuse sur le plateau supérieur de la WM. (3.1 - 3.2) Pièce n° Désignation des pièces Barres de fixation VisPièce n°Désignation des pièces Pièce de raccordement de support arrière Élément de fixation arrièrePièce n° Désignation des pièces
Pièce d'apparence esthétiquea - Vis à auto-taraudageb - Vis Torx avec embout1b 1a 6a 6a

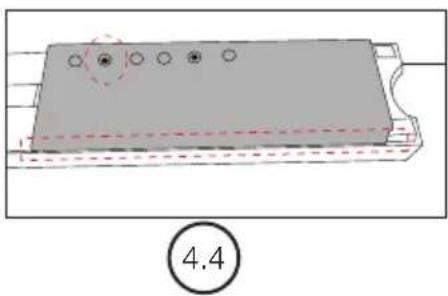

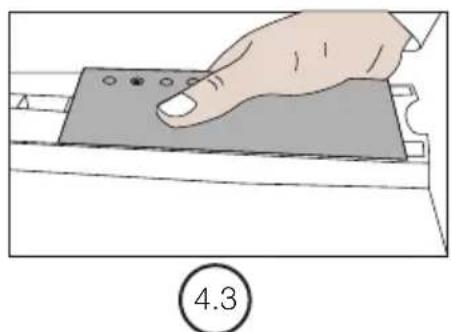

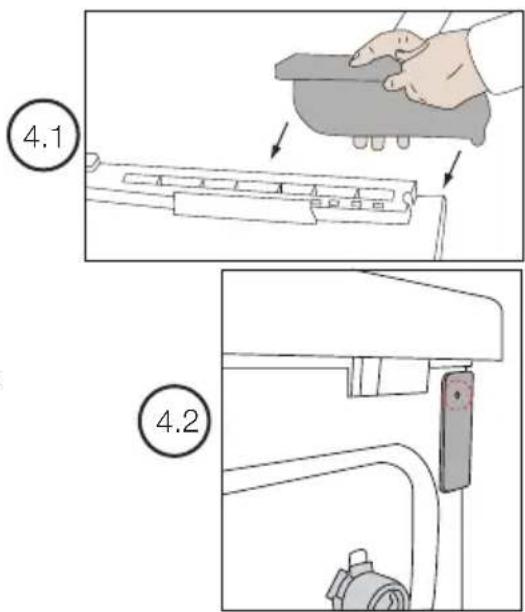

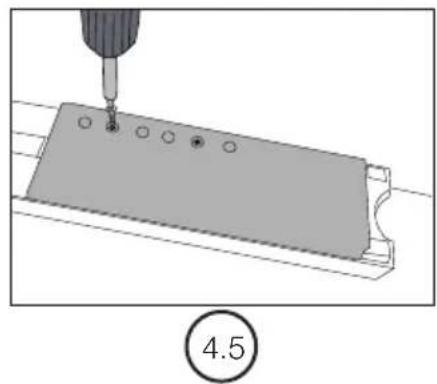

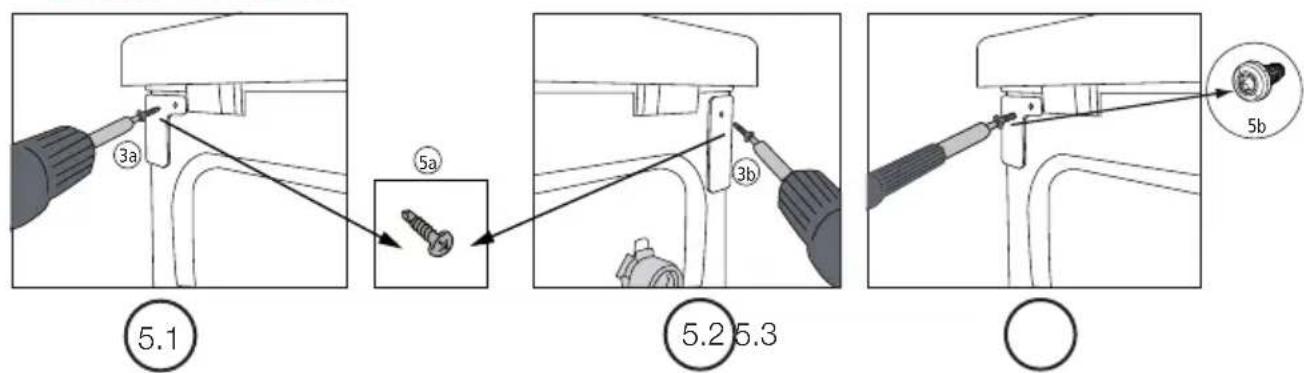

ÉTAPE 4 : Placez la plaque de support arrière (3) ; - sur la barre de fixation (1) comme l’indique la figure 4.1 premièrement. (4.1) - Puis ajustez la position des orifices sur la coque de la WM. (4.2) Conseil 1 : Comme le montre la figure 4.3, assurez-vous qu’elle est correctement fixée sur la barre indiquée. Conseil 2 : Trouvez la position adéquate de la vis (4.4) en déplaçant la plaque sur la barre de fixation (1), ensuite, montez-la avec des vis en plastique (2). (4.5) ÉTAPE 5 : Pour effectuer le raccordement de la barre de fixation (1a-1b) à la coque de la WM, - comme le montre la figure 5.1, utilisez la vis à auto taraudage (5a) livrée avec le montage du kit de superposition afin de positionner la pièce (3a) sur la coque de la WM et procéder au raccordement. - comme le montre la figure 5,2, utilisez la vis à auto taraudage (5a) livrée avec le montage du kit de superposition afin de positionner la pièce (3b) sur la coque WM et procéder au raccordement. Pour le raccordement à cette étape, la vis n°5a spécialement conçue est la seule utilisée et 1 pièce est utilisée pour l’installation. (5.1) Pour le raccordement à cette étape, la vis n°5a spécialement conçue est la seule utilisée et 1 pièce est utilisée pour l’installation. (5.2) Si la coque est pourvue d’un trou d’installation, utilisez la vis Torx avec embout (5b) plutôt que la vis à autotaraudage avec mèche de perçage (5a). (5.3)

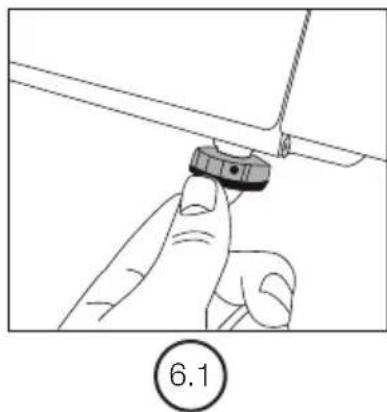

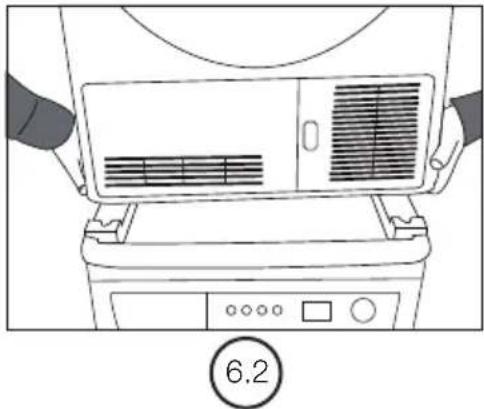

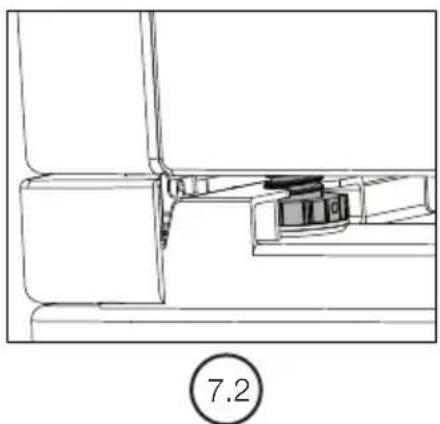

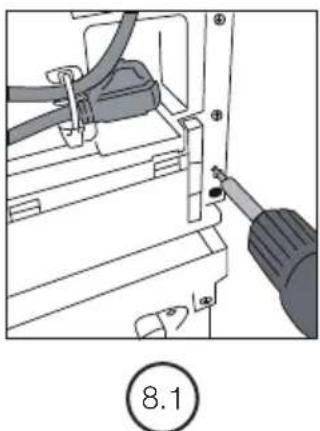

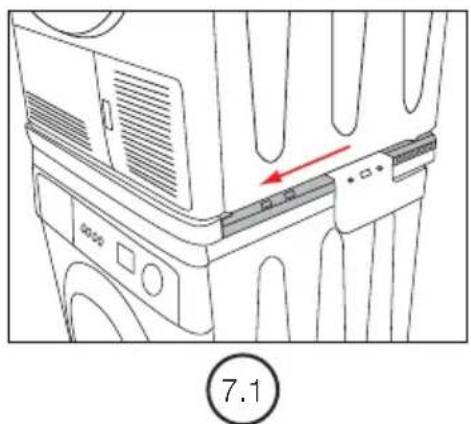

ÉTAPE 6 : Afin de placer le sèche-linge (TD) et le montage du kit de superposition sur la machine à laver (WM) ; Dévissez d’abord les 4 pieds réglables du sèche-linge (TD) en les faisant tourner 4 à 6 fois. (6.1) - Soulevez le sèche-linge (TD) avec l’aide d’au moins deux personnes, et placez-le sur les barres de fixation (1). (6.2) ÉTAPE 7 : Déplacez le sèche-linge (TD) vers l’avant sur les barres de fixation (1). (7.1) Continuer à faire coulisser l’appareil jusqu’à ce que ses pieds s’encastrent dans l’ouverture avant des barres de fixation (1). (7.2) ÉTAPE 8 : Retirez les vis PT à gauche et à droite de la face arrière de la coque du TD comme indiqué sur la figure. Ces vis seront utilisées plus tard. (8.1)
Vérifiez la stabilité du TD après avoir dévissé le pied.

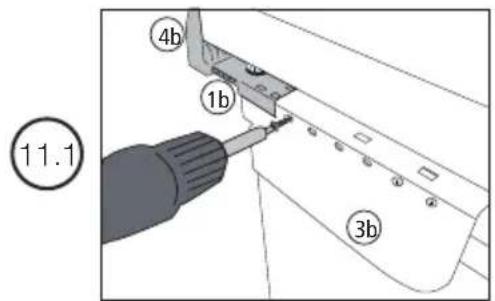

ÉTAPE 10 : Déplacez les pièces de fixation arrière (4a-4b) à l’intérieur de la barre de fixation (1a-1b) selon la profondeur du TD. - Après ce réglage, utilisez les vis enlevées à l’étape 8 pour monter les pièces de fixation arrière sur la coque du TD. (10.1) ÉTAPE 11 : Afin de terminer les raccordements de la WM, du TD et du montage du kit de superposition ; - Appariez les orifices correspondants entre les parties n°1 et 3 et raccordez-les (2) avec les vis en plastique (11.1) - Terminez l’installation du kit de superposition en effectuant cette opération dans les deux sens.

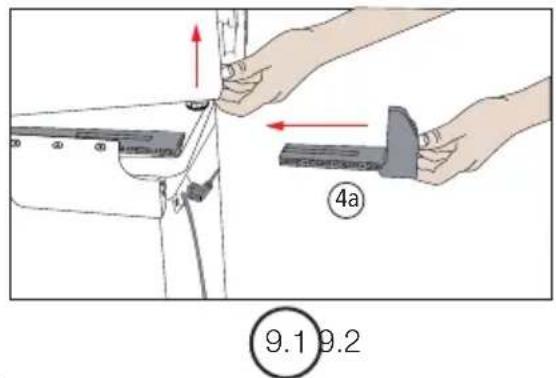

ÉTAPE 9 : Pour le raccordement du TD et du montage du kit de superposition ; -Soulevez le TD en le poussant vers l’avant à partie de la zone arrière. Installez la pièce de fixation arrière (4) sur les barres de fixation (1). (9.1) Les pièces fixation arrière (4a-4b) sont de deux types : gauche et droite. L‘installation dans le sens contraire est impossible. Car les pièces de fixation arrière sont conçues pour la gauche et la droite. (4a-4b)
