KULLANIM KILAVUZU KITSPF1 SMEG

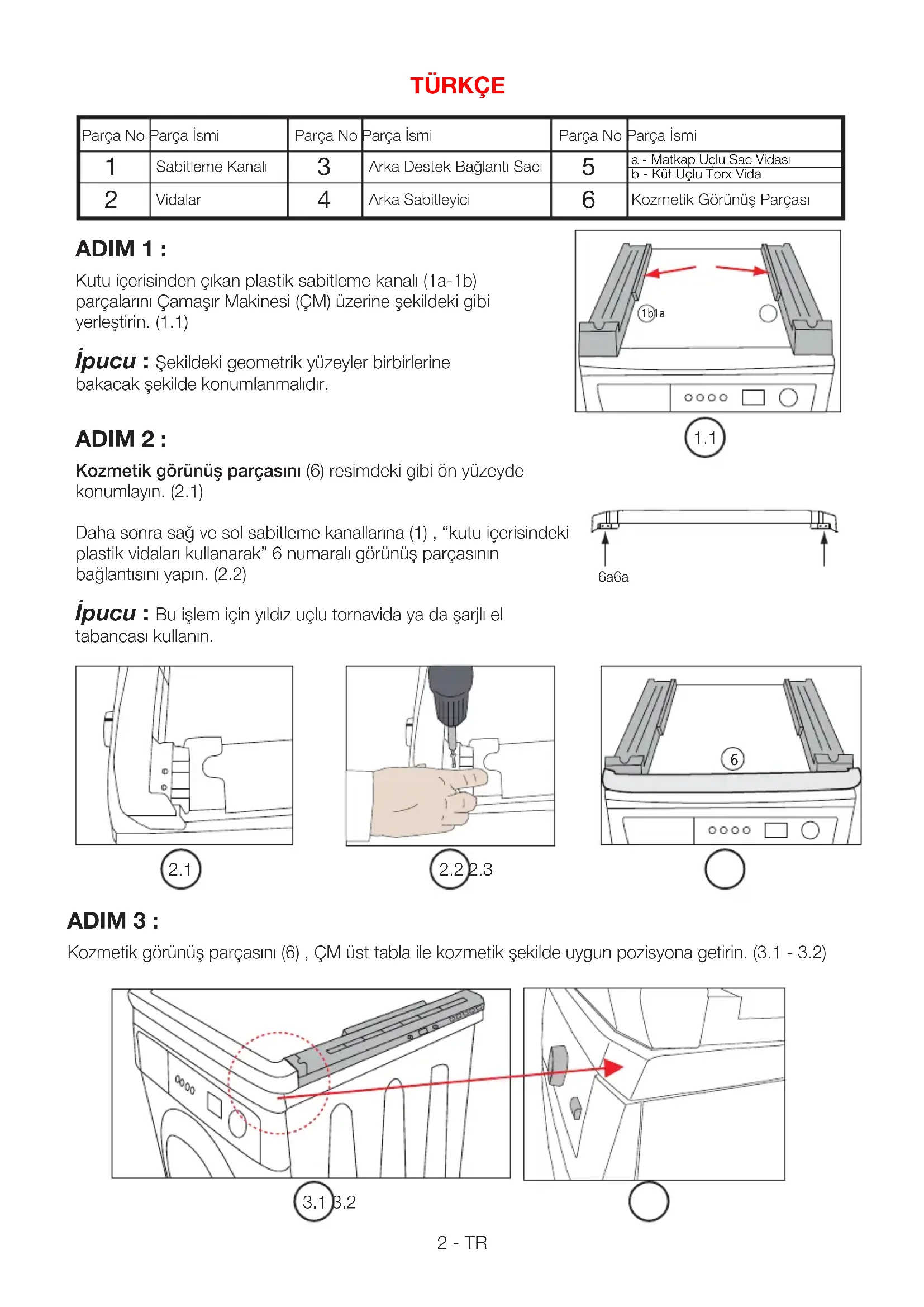

Parça No	Parça İsmi	Parça No	Parça İsmi	Parça No	Parça İsmi
1	Sabitleme Kanalı	3	Arka Destek Bağlanti Şacı	5	a - Matkap Uçlu Saç Vidası b - Küt Uçlu Torx Vida
2	Vidalar	4	Arka Sabitleyici	6	Kozmetik Gırkış Parçası

ADIM1：

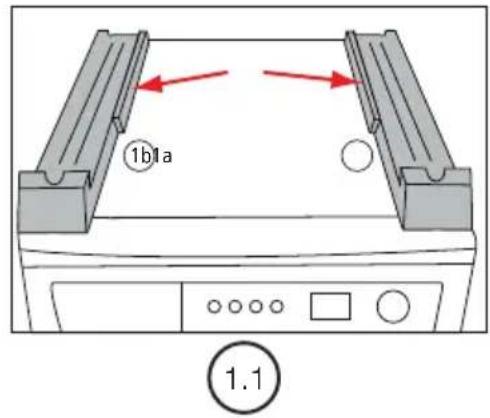

Kutu icerisinden cikan plastik sabitleme kanali (1a-1b) parcalarini Camaşir Makinesi (CM) üzerine sekildeki gibi yerleştin. (1.1)

Ipucu: Sekildeki geometrik yüzeyler birbirlerine bakacak sekilde konumlanmaldir.

ADIM 2 :

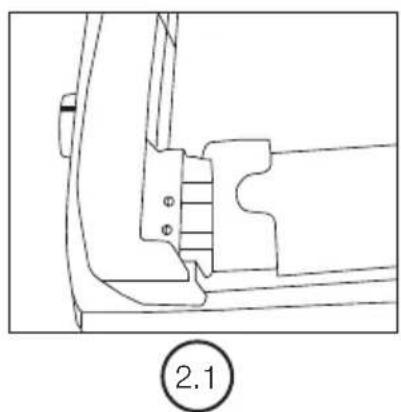

Kozmetik gürünş parçasini (6) resimdeki gibi on yüzeyde konumlayin. (2.1)

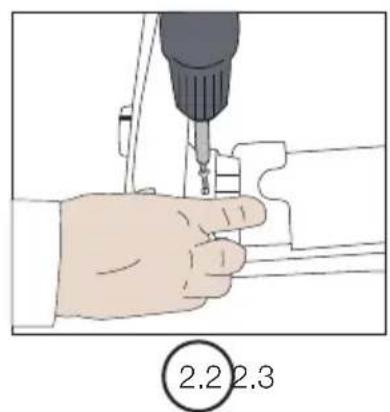

Daha sonra sag ve sol sabitleme kanallarina (1), "kutu icerisindeki plastik vidalari kullanarak" 6 numarali gürünus parçasinin baglantisin yapın. (2.2)

Ipucu: Bu islem icin yildiz uclu tornavida ya da sarjil el tabancasi kullanin.

ADIM3：

Kozmetik gürünş parçasini (6), ÇM üst tabla ile kozmetik sekilde uygün pozisyona getirin. (3.1 - 3.2)

ADIM 4 :

Kozmetik ayarlamayi yaptiktan sonra, arka destek baglanti sacini (3);

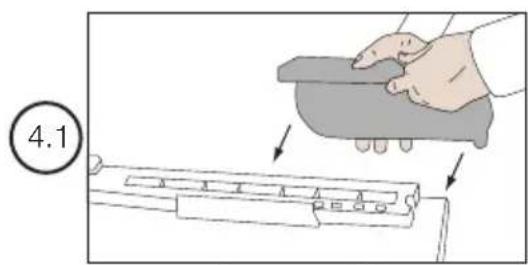

• Ilk once Sekil 4.1'de gosterildigi gibi, sabitlme kanali (1) uzerinde konumlayin. (4.1)

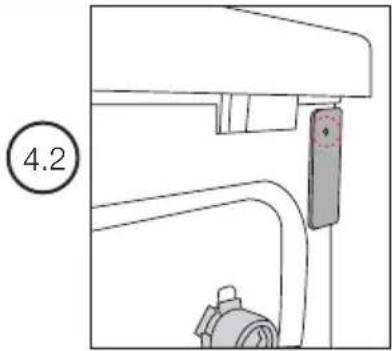

• Daha sonra ÇM góvdesi üzerindeki delik pozisyonları konumlayın. (4.2)

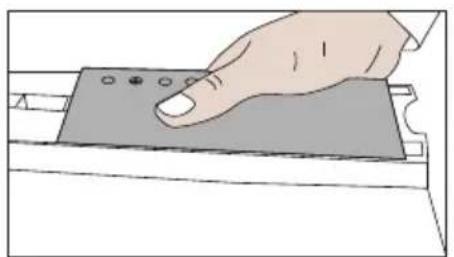

  Ipucu 1: Sekil 4.3'deki gibi, gosterilen kanal uzerine tam olarak oturdugundan emin olun.
  Ipucu 2: Sabitlme kanali (1) uzerinde hareket ettirerek uygun vida pozisyonunu bulun (4.4) ve plastik vidalan (2) ile gruplayin. (4.5)

4.3

4.4

4.5

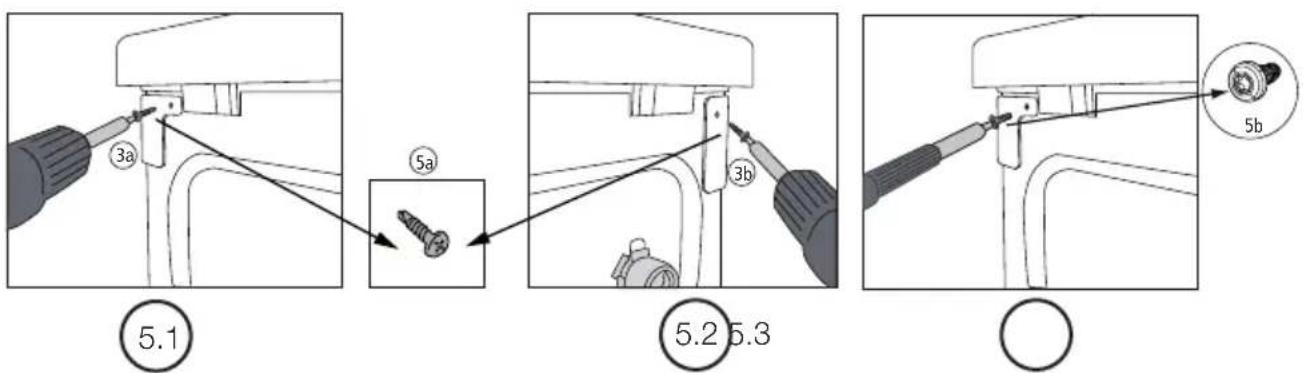

ADIM5：

Sabitlme kanali (1a-1b) ile CM govde baglantisinin yapilmasi icin ,

• Sekil 5.1'de gosterildigi gibi (3a) parcasini CM govdesi uzerine konumlandinp baglantiyi yapmak icin, Stacking Kit grubu ile verilen matkap uclu sac vidasini (5a) kullanin.

Bu adimdaki böglanti icin, yalinizca 5a numarali özel tasarim vida kullanilir ve montaj icin 1 adet kullanilir. (5.1)

• Sekil 5.2'de gosterildigi gibi (3b) parcasini CM govdesi uzerine konumlandirp baglantiyi yapmak icin, matkap uclu sac vidasini (5a) kullanin.

Bu adimdaki böglanti icin, yalnizca 5a numarali özel tasanim vida kullanilir ve montaj icin 1 adet kullanilir. (5.2)

Eger govde uzerinde montaj deligi varsa ; Matkap Uglu Sac Vidası (5a) yerine , Kut Uglu Torx Vida (5b) kullanilmaldir. (5.3)

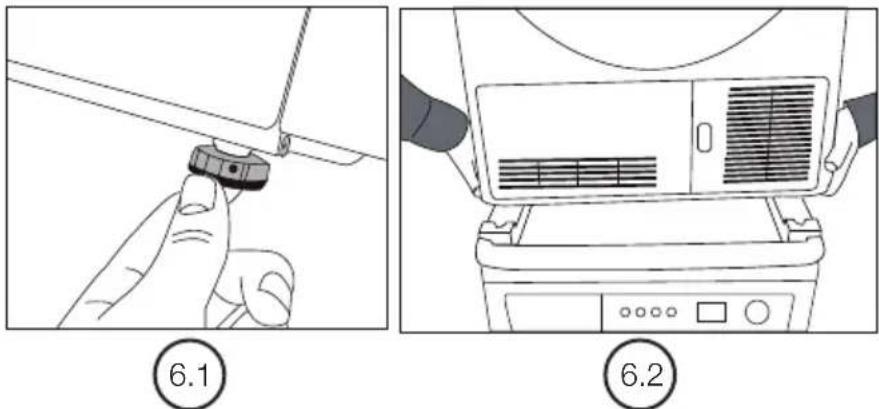

ADIM 6 :

Kuratma Makinesei (KM), Camaşir Makinese (CM) ve Stacking Kit grubu üzerine oturtmak icin;

Kuratma Makinesei'in 4 adet ayarli ayaginci 4 ila 6 tam tur cevirerek acin. (6.1)

• En az 2 kişi ile Kurutma Makinesi'ni (KM) kaldirarak, sabitleme kanali (1) üzerine oturtun. (6.2)

Ayarl iyaklar acildiktan sonra KM'nin dengesi kontrol edilmelir.

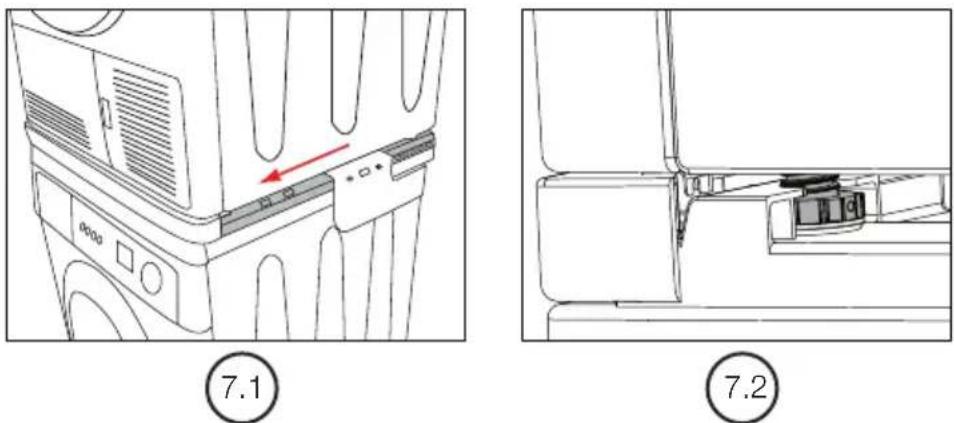

ADIM7：

Kuratma Makinesei (KM) sabitlme kanallari (1) uzerinde oneogrku kaydirin. (7.1)

Ön ayarl iyakları, sabitleme kanali (1) üzerindeki kanala oturup sabit durana kadar kayırma ilemine devam edin. (7.2)

ADIM8：

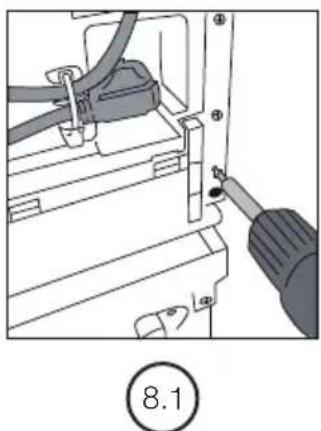

Resimde gesterilen PT vidalar, sag ve sol taraftan sokun. Bu vidalar daha sonra kullanilacaktir. (8.1)

ADIM9：

KM ve Stacking Kit grubu baglantisinin yapilmasi icin ;

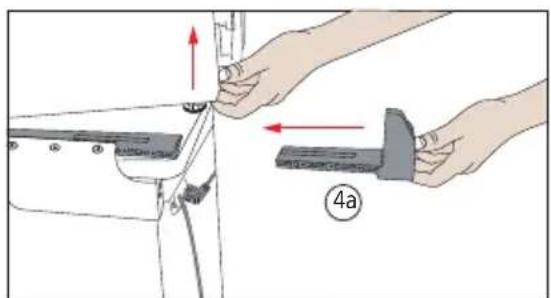

• KM'yi arka bolgeden oneogrue iterek kaldirin. Arka sabitleme parcasini (4) sabitleme kanali (1) parcasina takin. (9.1)

Arka sabitlme parcalari (4a-4b) sag ve sol olmak uzere 2 tiptir. Ters yonlu montaji yapilamaz.

9.19.2

O

ADIM 10 :

KM derinligine gore arka sabitleme parcalanni (4a-4b), sabitleme kanali (1a-1b) icerisinde hareket ettin.

• Bu ayarlamadan sonra, Adim 8'de sökülen vidalanTekrar kullanarak arka sabitleyici parçalarini KM góvdesine sabitleyin. (10.1)

Vida baglantisi sirasinda yalnizca yildiz uclu tornavida kullanin.

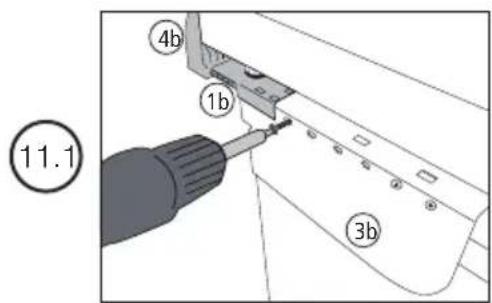

ADIM 11:

CM, KM ve Stacking Kit grubu baglantilarinin tamamlanmasi icin;

• 1 ve 3 numarali parçalararasinda karsilikl gelen delikleri eşleşirin ve eşleşen bu delijklere plastik vidalar (2) ile baglanti yapın. (11.1)
• Bu islemi her iki yonde yaparak Stacking Kit kurulumunu tamamlayin.
