BEDIENUNGSANLEITUNG KITSPF1 SMEG

Universal-Stapelset-Anleitung

Universellt stapelpaket, instruktionsbroschyr

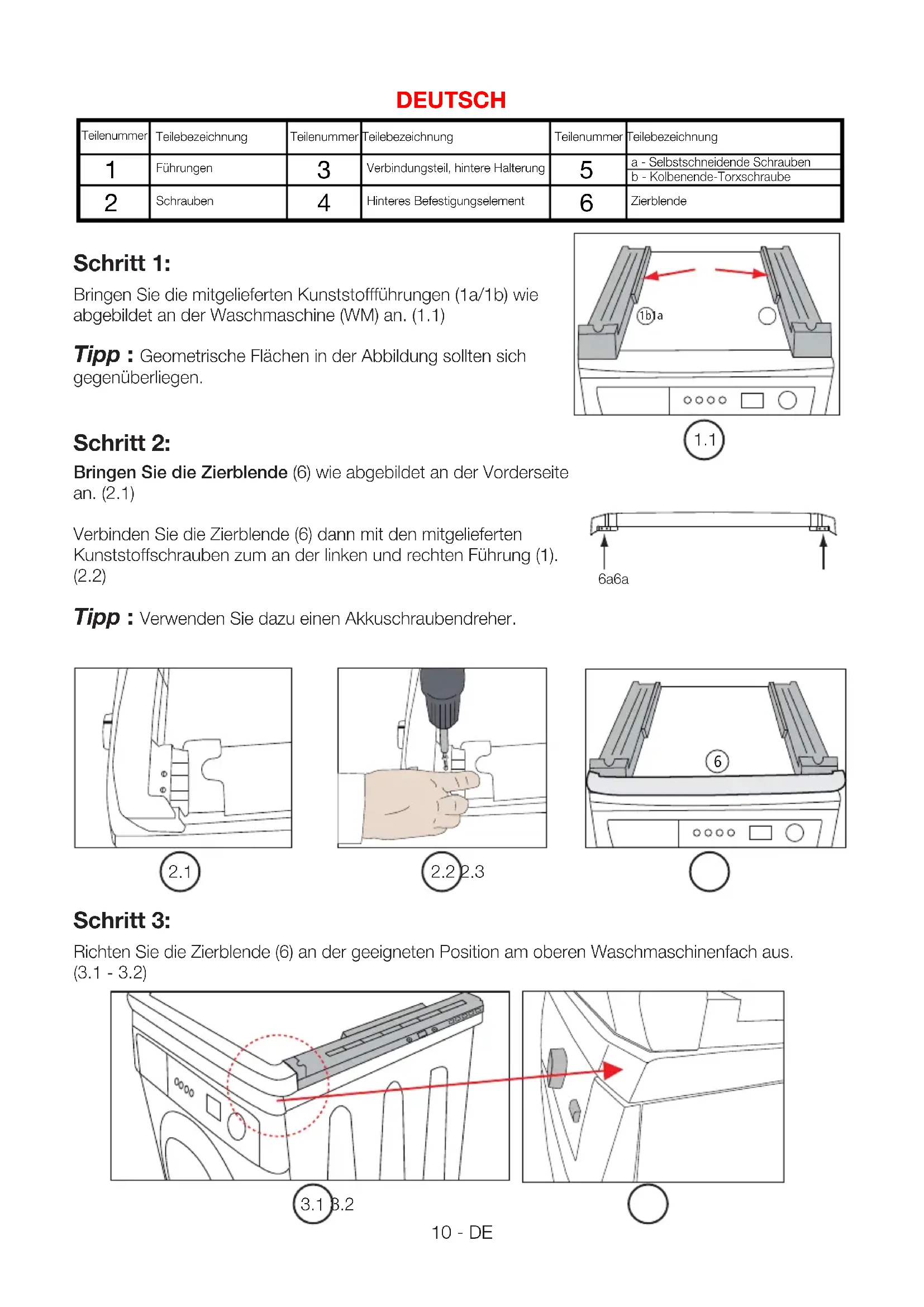

Teilenummer	Teilebezeichnung	Teilenummer	Teilebezeichnung	Teilenummer	Teilebezeichnung
1	Führungen	3	Verbindungsteil, hintere Halterung	5	a - Selfbstschneidende Schrauben
					b - Kolbenende-Torxschraube
2	Schrauben	4	Hinteres Befestigungselement	6	Zierblende

Schritt 1:

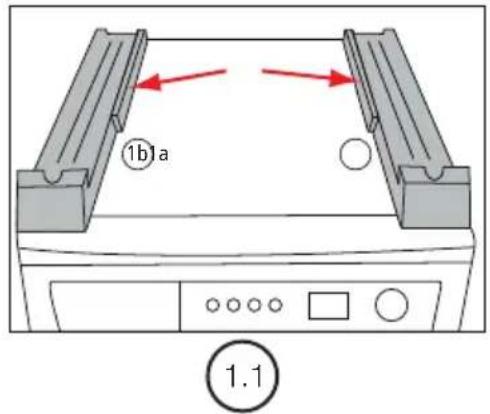

Bringen Sie die mitgelieferten Kunststoffführungen (1a/1b) wie abgebildet an der Waschmaschine (WM) an. (1.1)

Tipp : Geometrische Flächen in der Abbildung sollensich gegenüberliegen.

Schritt 2:

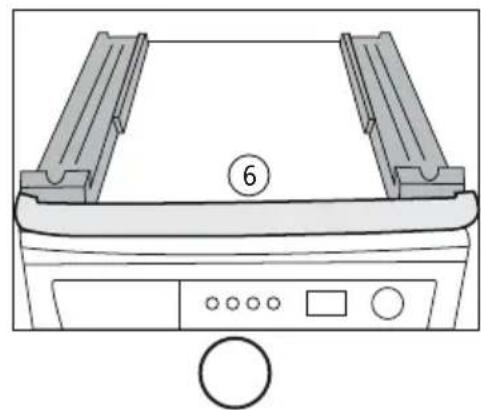

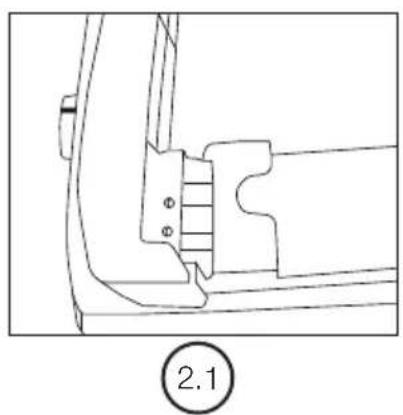

Bringen Sie die Zierblende (6) wie abgebildet an der Vorderseite an. (2.1)

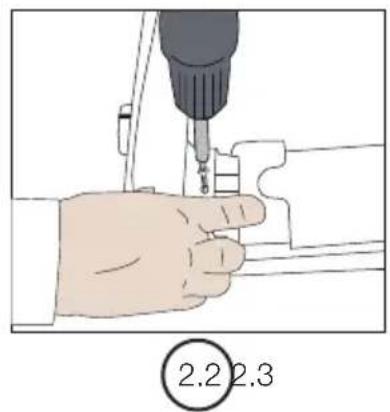

Verbinden Sie die Zierblende (6) dann mit den mitgelieferten Kunststoffschrauben zum an der linken und rechten Führung (1). (2.2)

Tipp : Verwenden Sie dazu einen Akkuschraubendreher.

Schritt 3:

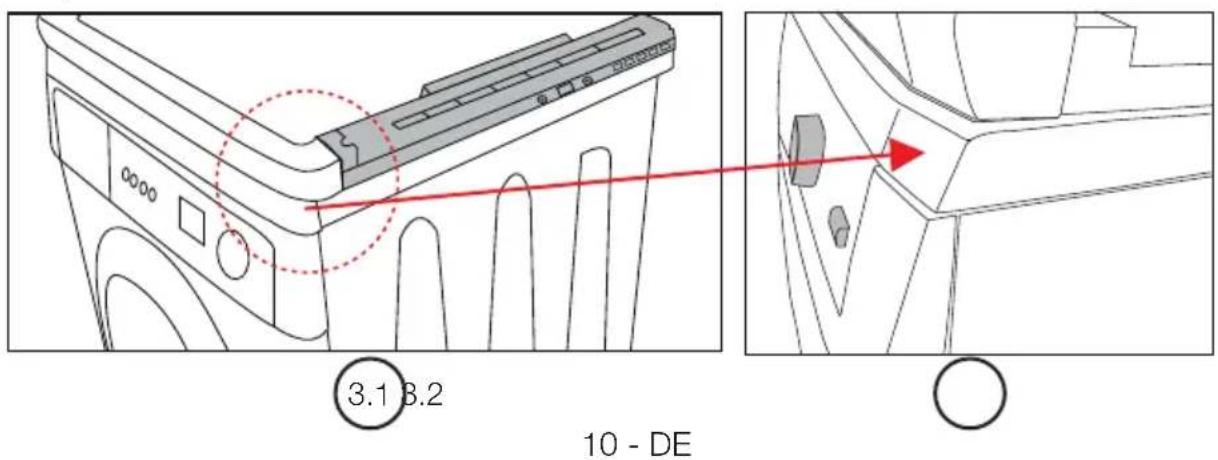

Richten Sie die Zierblende (6) an der geeigneten Position am oberen Waschmaschinenfach aus. (3.1 - 3.2)

Schritt 4:

So bringen Sie dieindhare Halteplatte an (3):

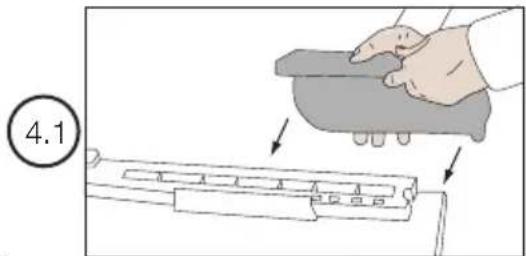

• Bringen Sie sie zuerst wie in Abbildung 4.1 gezeigt an der Führung (1) an. (4.1)

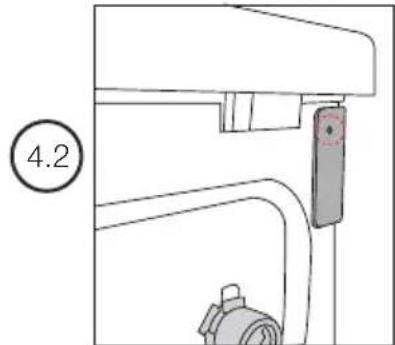

• Richten Sie dann die Lochpositionen an der Waschmaschine aus. (4.2)

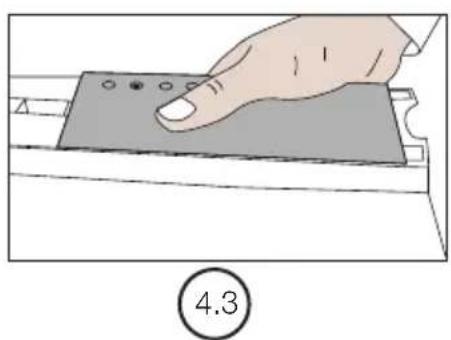

Tipp 1: Stellen Sie sicher, dass sie wie in Abbildung 4.3 gezeigt richtig am Rohr angebracht ist.

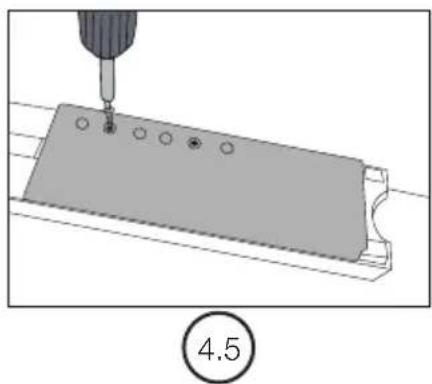

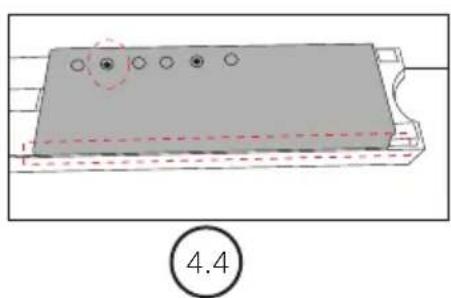

Tipp 2: Suchen Sie nach der geeigneten Schraubposition (4.4), indem Sie sie an der Führung (1) verschiben; montieren Sie sie mit den Kunststoffschrauben (2). (4.5)

Schritt 5:

So verbinden Sie die Führung (1a-1b) mit der Waschmaschine:

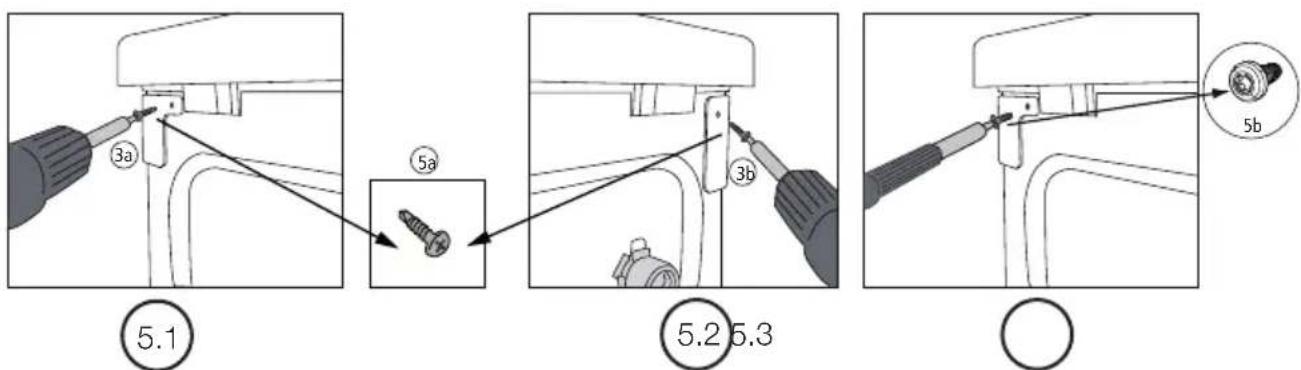

• Verbinden Sie das Befestigungsteil (3a) mit der im Montageset enthaltenen selbstschneidenden Schraube wie in Abbildung 5.1 gezeigt mit der Waschmaschine.

In this Schritt wird zur Montage nur die speziell konzipierte Schraube Nr. 5a eingesetzt; für die Installation wird 1 Schraube verwendet. (5.1)

• Verbinden Sie das Befestigungsteil (3b) mit der im Montageset enthaltenen selbstschneidenden Schraube wie in Abbildung 5.2 gezeigt mit der Waschmaschine.

In this Schritt wird zur Montage nur die speziell konzipierte Schraube Nr. 5a eingesetzt; für die Installation wird 1 Schraube verwendet. (5.2)
Falls sich ein Installationsloch im Gehäuse befindet, verwenden Sie die selbstschneidende Torx-Schraube mit dickem Ende (5b) anstatt der selbstschneidenden Bohreraufsatz-Schraube (5a). (5.3)

Schritt 6:

So bringen Sie den Trockner auf der mit dem Montageset versehenen Waschmaschine an:

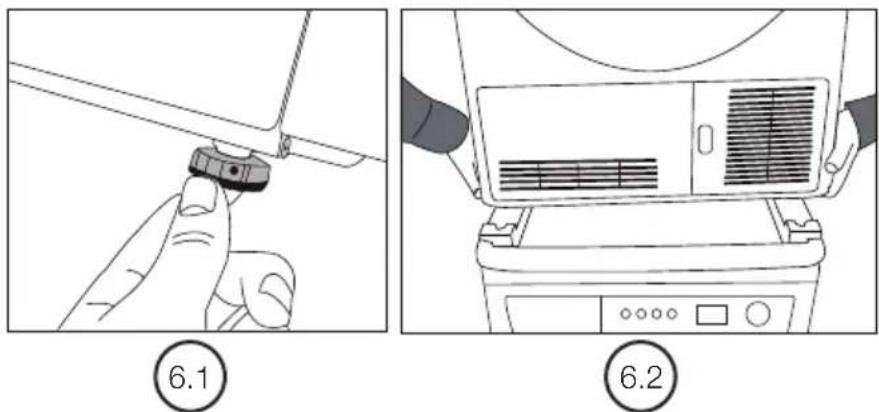

Öffnen Sie zunachst die 4 hohenverstellbaren Fuß des Trockners, indem Sie diese 4- bis 6-mal um die eigene Achse drehen. (6.1)

• Heben Sie den Trockner mindestens zu zweit an und stellenihn auf die Führung (1). (6.2)

Prufen Sie die Stabilität des Trockners nach Öffnen der Fuß.

Schritt 7:

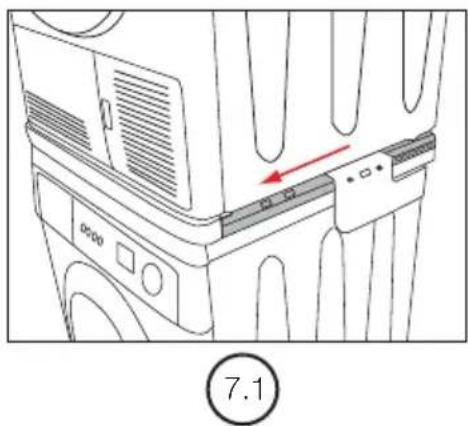

Schieben Sie den Trockner auf den Führungen (1) nach vorne. (7.1)

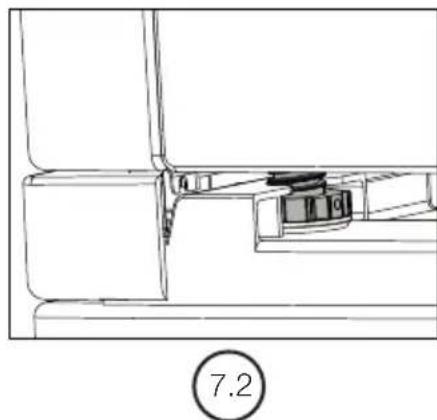

Schieben Sie das Gerät soweit, bis die FüBe auf der Leiste über der Führung (1) positioniert und geschichert sind. (7.2)

Schritt 8:

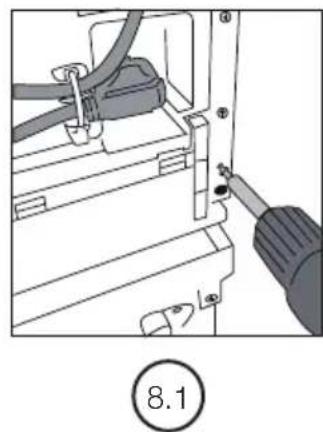

Entferen Sie die Kunststoffschrauben wie abgebildet über die linke und rechte Seite von der Rückseite des Trockners. Diese Schrauben werden später benötigt. (8.1)

Schritt 9:

So verbinden Sie Trockner und Montageset:

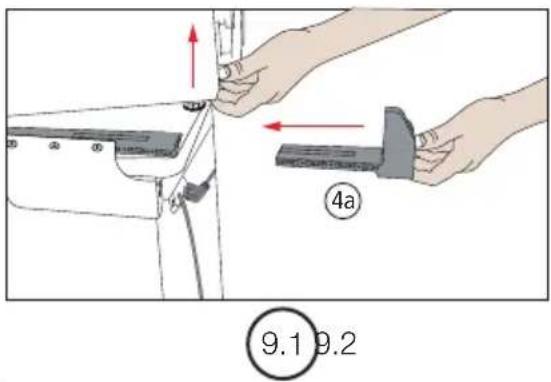

• Heben Sie den Trockner an, indem Sieihn von hinten nach vorne drücken. Installieren Sie das hintere Befestigungsteil (4) an der Führung (1). (9.1)

Es gibt zwei frühere Befestigungsteile (4a/4b): Links und rechts. Eine Seitenverkehrte Installation ist nicht möglich, da die hinteren Befestigungsteile für die linke bzw. rechte Seite ausgelegt sind. (4a/4b)

Schritt 10:

Verschieben Sie die hinteren Befestigungsteile (4a/4b) in der Führung (1a/1b) entsprechend der Tiefe des Trockners (TD).

• Verwenden Sie anschließend die in Schritt 8 entfernten Schrauben zur Befestigung der hinteren Befestigungsteile am Trockner. (10.1)

Verwenden Sie zur Montage immer einen Akkuschraubendreher.

Schritt 11:

So schreiben Sie die Verbindung von Waschmaschine, Trockner und Montageset ab:

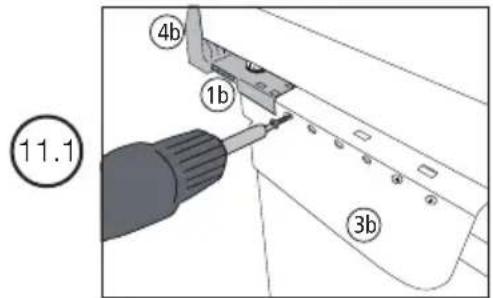

• Bringen Sie die entsprechenden Löscher der Teile 1 und 3 in Übereinstimmung und verbinden diese (2) mit Kunststoffschrauben. (11.1)
• Schließen Sie die Installation des Montagesets ab, indem Sie den Vorgang in beiden Richtungen durchführten.
