Produkttype	Overbygningssæt til vaskemaskine og tørretumbler
Mærke	SMEG
Model	KITSPF1
Anvendelse	Gør det muligt at montere en tørretumbler oven på en vaskemaskine
Medfølgende dele	Fastgørelsesstænger (1a, 1b), plastskruer (2), bageste støttetilslutningsdel (3), bageste fastgørelseselement (4a, 4b), selvskærende skruer (5a), Torx skruer med bits (5b) og en æstetisk del (6)
Materiale	Plast, metal (skruer)
Kompatibilitet	SMEG vaskemaskine og tørretumbler (kontroller dimensioner)
Installation	Kræver en elektrisk skruetrækker og to personer til at løfte tørretumbleren
Antal hoveddele	6 dele (stænger, skruer, holdere, fastgørelse, æstetik)
Hovedfunktioner	Fastgørelse af tørretumbleren på vaskemaskinen, stabilitet, æstetisk finish
Vedligeholdelse	Rengør med en fugtig klud, undgå opløsningsmidler
Sikkerhed	Kontroller stabiliteten efter installation; brug mindst to personer til at løfte tørretumbleren
Reservedele	Fås hos producenten SMEG eller autoriserede forhandlere
Reparerbarhed	Enkelt mekanisk sæt, dele kan udskiftes individuelt
Generelle oplysninger	Detaljeret installationsvejledning medfølger; følg trinene for at sikre sikkerheden

Ofte stillede spørgsmål - KITSPF1 SMEG

Hvad er KITSPF1 SMEG sættet?

KITSPF1 SMEG er et overbygningssæt, der gør det muligt at montere en tørretumbler oven på en vaskemaskine og dermed optimere pladsen.

Hvilke dele er inkluderet i sættet?

Sættet indeholder: fastgørelsesstænger (1a, 1b), plastskruer (2), bageste støttetilslutningsdel (3), bageste fastgørelseselement (4a, 4b), selvskærende skruer (5a), Torx skruer med bits (5b) og en æstetisk del (6).

Hvordan installerer man KITSPF1 sættet?

Følg de 11 trin i vejledningen: fastgør støttestængerne på vaskemaskinen, tilføj den æstetiske del, placer den bageste støtte, fastgør stængerne med skruerne, løft tørretumbleren med to personer, skub den ind på stængerne, monter de bageste fastgørelser og spænd skruerne.

Er der brug for specielt værktøj til installationen?

Ja, det anbefales at bruge en elektrisk skruetrækker for at lette skruningen. Torx skruer og selvskærende skruer medfølger.

Hvor mange personer er nødvendige til installationen?

Mindst to personer er nødvendige for at løfte og placere tørretumbleren på fastgørelsesstængerne.

Er sættet kompatibelt med alle SMEG vaskemaskiner?

Sættet er designet til SMEG vaskemaskiner, men kontroller dimensioner og kompatibilitet i vejledningen. Det kan også tilpasses andre mærker afhængigt af målene.

Hvordan sikrer man stabiliteten af tørretumbleren efter installation?

Efter at have placeret tørretumbleren, skru dens fødder 4 til 6 omgange ud for at justere dem. Kontroller, at fødderne passer godt ind i stængernes forreste åbninger. Spænd derefter de bageste fastgørelser.

Kan jeg bruge andre skruer end dem, der følger med?

Det frarådes kraftigt at bruge andre skruer, da de medfølgende skruer er specielt designet til sættet. Brug selvskærende skruer (5a) eller Torx skruer (5b) afhængigt af hultypen.

Hvordan rengør man sættets dele?

Rengør plastdelene med en fugtig, blød klud. Brug ikke opløsningsmidler eller slibende produkter.

Hvor kan jeg finde reservedele til sættet?

Kontakt SMEG kundeservice eller en autoriseret forhandler for at bestille reservedele. Henvis til delnummeret (f.eks. fastgørelsesstænger, skruer).

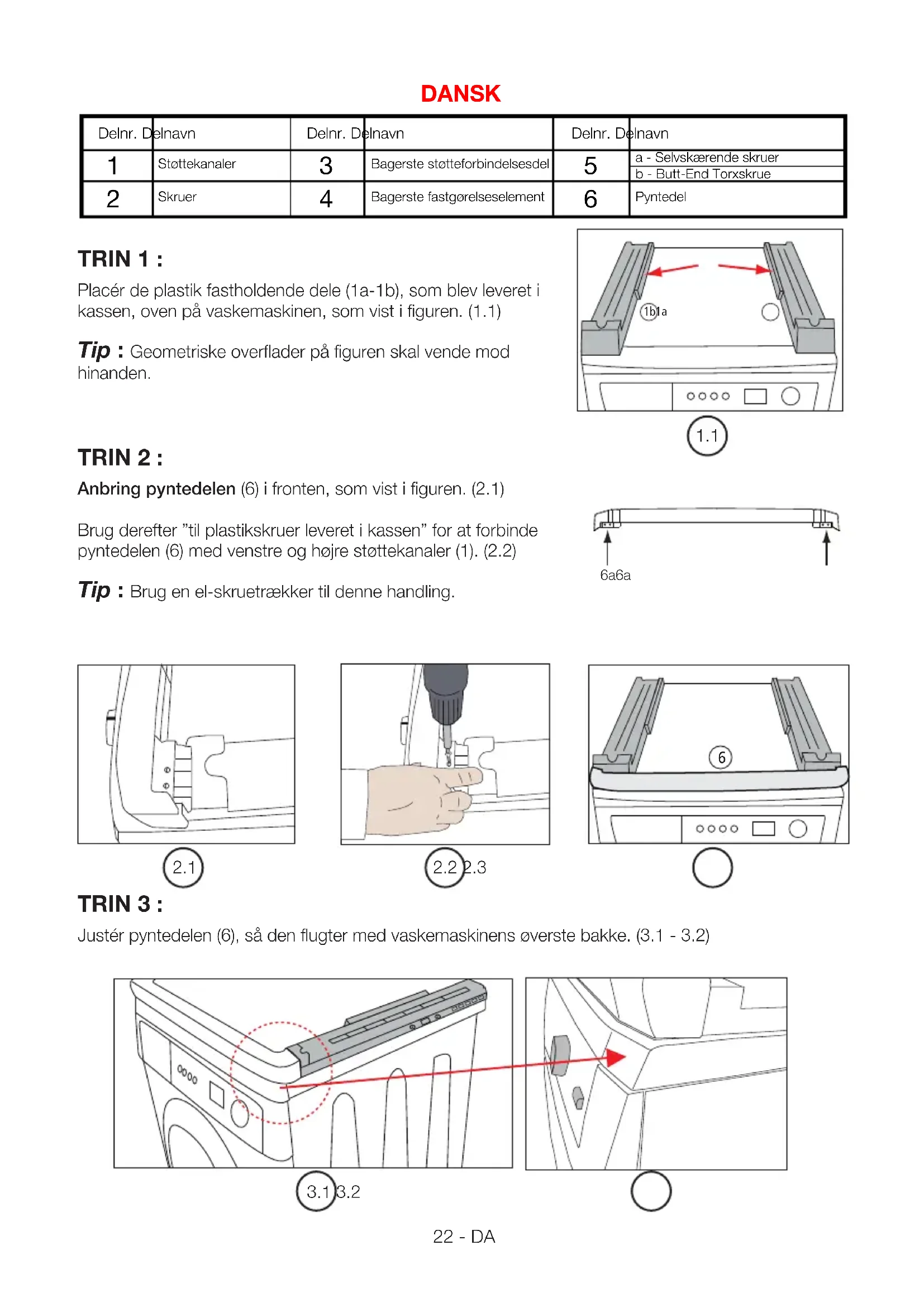

BRUGSANVISNING KITSPF1 SMEG

Manual til universsalt samlesæt til stabling

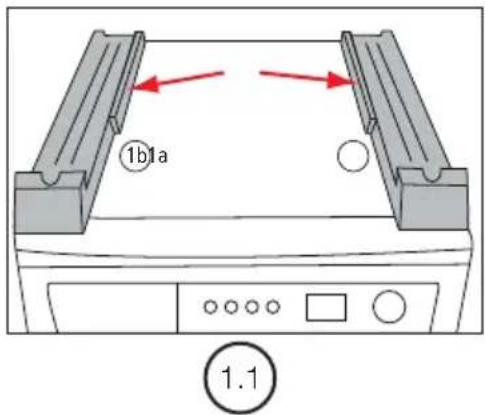

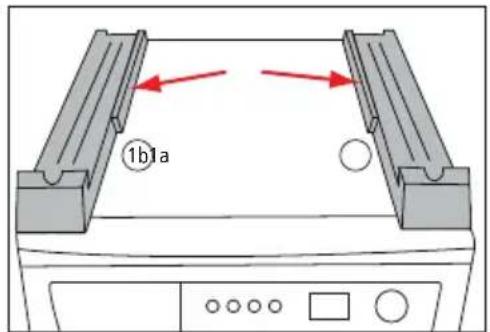

Placér de plastik fastholdende dele (1a-1b), som blev leveret i kassen, oven pa vaskemaskinen, som vist i figuren. (1.1)

Tip : Geometriske overflader på figuren skal vende mod hinanden.

TRIN2:

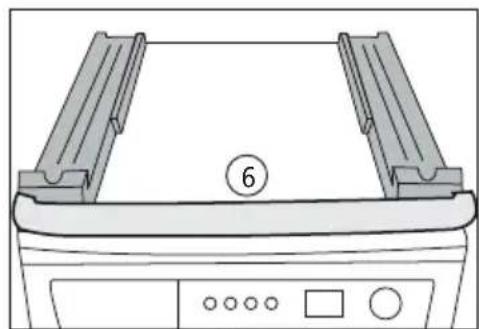

Anbring pyntedelen (6) i fronten, som vist i figuren. (2.1)

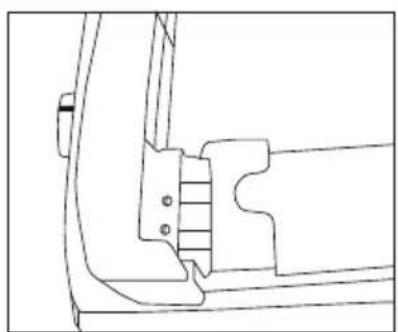

Brug derefter "til plastikskruer leveret i kassen" for at forbinde pyntedelen (6) med venstre og højre stottekanaler (1). (2.2)

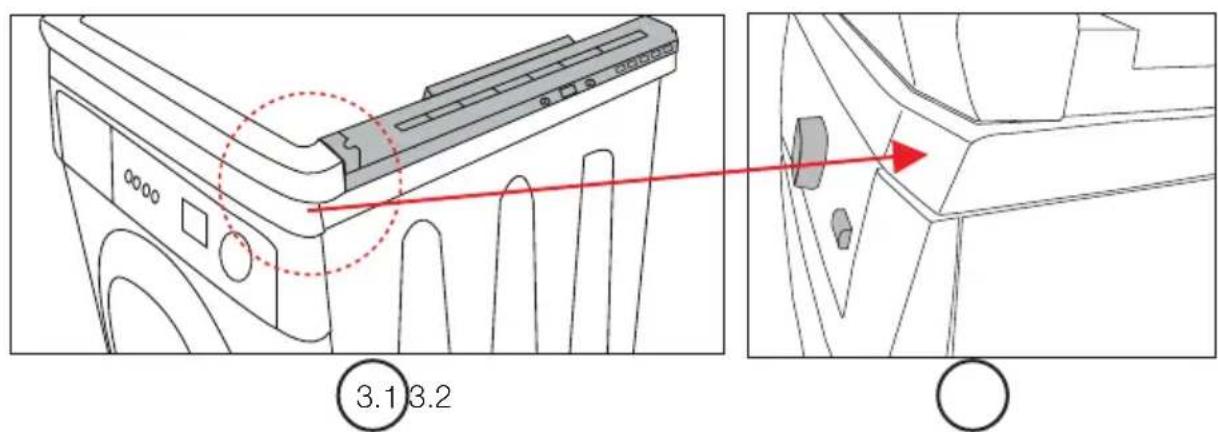

Justér pyntedelen (6), sá den flugter med vaskemaskinens øverste bakke. (3.1 - 3.2)

TRIN4：

Anbring den bagerste stotteplade (3)

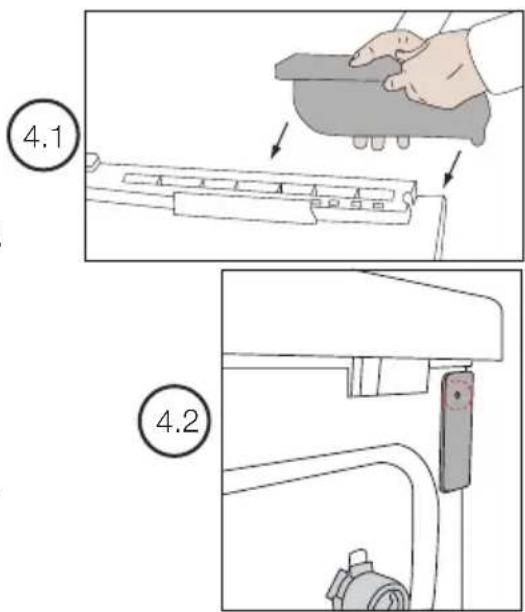

• Forst paa stottekanalen (1), som vist i figur 4.1. (4.1)

• Justér derefter—hele placeringen på vaskemaskinens cabinet. (4.2)

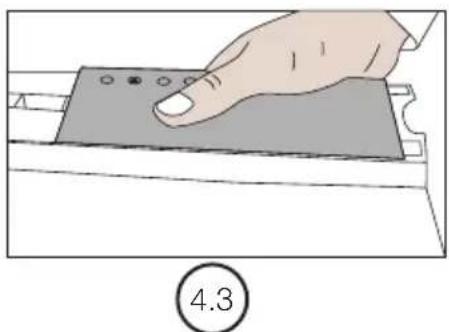

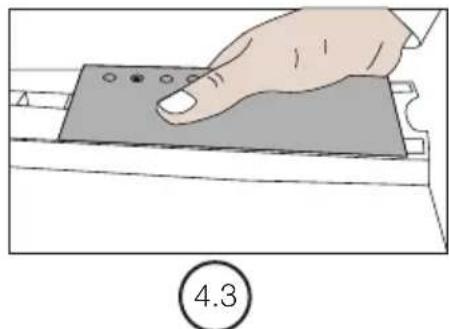

Hint 1: Sorg for, at anretningen sidder fast i kanalen, som vist i figur 4.3.

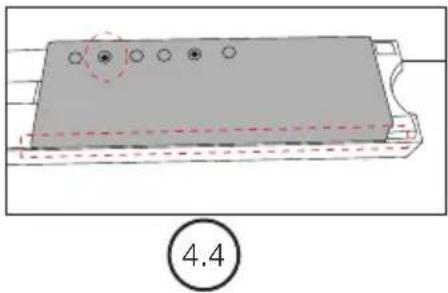

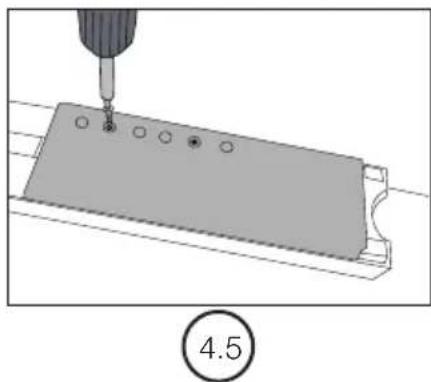

Hint 2: Find den korrekte skrueposition (4.4) ved at flytten mod stottekanalen (1), og monter dem med plastikskruer (2). (4.5)

TRIN5:

For at fastgore stottekanalen (1a-1b) til vaskemaskinens cabinet,

• Som vist i figur 5.1, bruge selvskærende skrue (5a), der leveres med Stableudstyr-sættet, med henblik på at positionere (3a) delen på vaskemaskinens cabinet og lave en forbindelse.

For tilstutningen i dette trin anvendes kun den specielt designede skrue nr. 5a og 1 styk bruges til installationen. (5.1)

• Som vist i figur 5.2, bruge selvskærende skrue (5a), der leveres med Stableudstyr-sættet, med henblick på at positionere (3b) delen på vaskemaskinens kabinet og lave en forbindelse.

For tilstutningen i dette trin anvendes kun den specielt designede skrue nr. 5a og 1 stykker bruges til installationen. (5.2)

Hvis der er et installeringshul i kabinettet; brug butt-end torx skrue (5b) i stedet for drill-bit selvskærende skrue (5a). (5.3)

TRIN 6 :

For at anbringe tørretumbleren oven pa vaskemaskinen ved brug ad stableudstdyr;

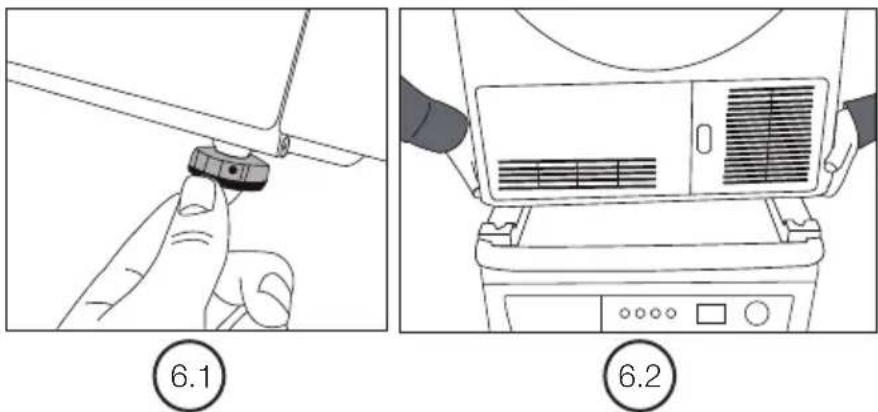

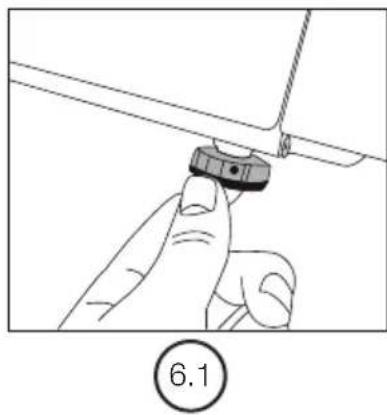

Abn f#rst de 4 justerbare foder pa torretumbleren ved at dreje dem i 4-6 omgange. (6.1)

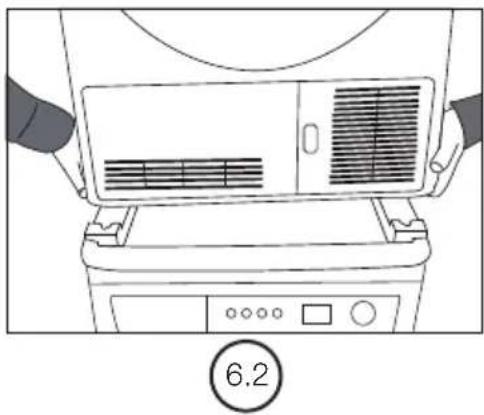

• Loft tørretumbleren (der skal mindst to personer til dette), og anbring den på stottekanalen (1). (6.2)

Kontroller tørretumblerens stabilitet after du har abnet fddderne.

TRIN7：

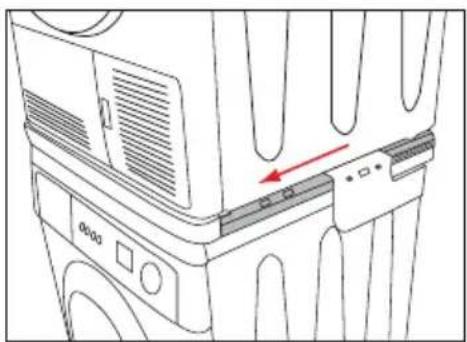

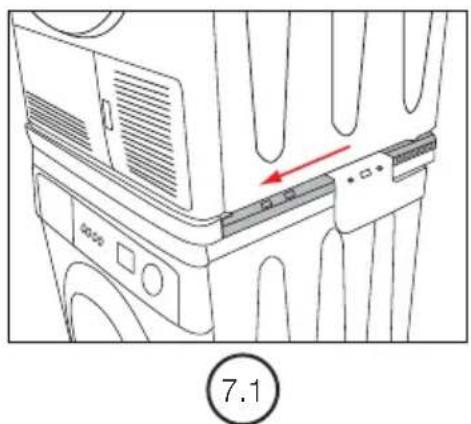

Flyt tørretumbleren frem pa stottekanaler (1). (7.1)

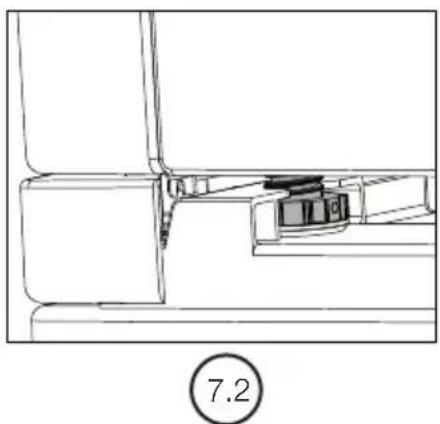

Fortsat med at glide maskinen, indtil fddderne er placeret og sikret pa kanalen over stottekanalen (1). (7.2)

TRIN8:

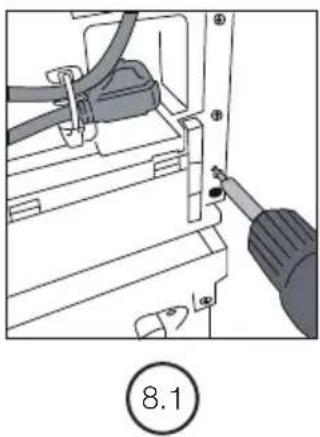

Fjern skruerne fra bagsiden af tørretumbleren, som vist i figuren, fra den venstre og højre side. Disse skruer skal bruges senere. (8.1)

TRIN9：

Til tilstnuting af tørretumbler og stableudstyret;

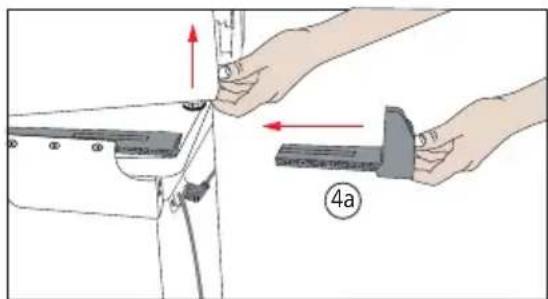

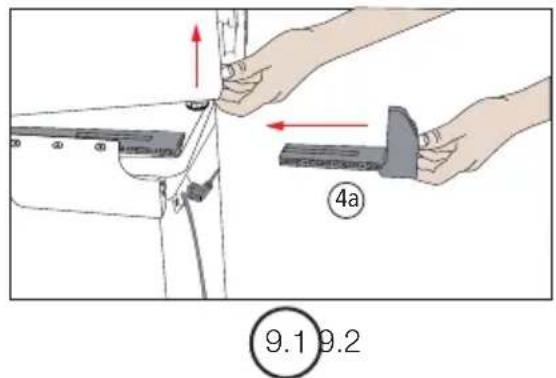

• Løft tørretumbleren ved at skubbe den frem fra bagsiden. Installer den bagerste fastgorelsesdel (4) på stottekanalen (1). (9.1)

Der er to typer af de bagerste stottedele (4a-4b): venstre og hore. Det er/DDke muligt at installere i den omvendte retning, fordi de bagerste fastgorelsesdele er lavet som venstre og hore del. (4a-4b)

TRIN 10:

Flyt de bagerste fastgorelsesdele (4a-4b) inde i stottekanalen (1a-1b) efer dybden af torretumbleren.

• Efter justeringen skal du bruge de skruer, der blev fjernet trin 8, til at fastgore de bagerste stottedele til torretumblerens cabinet. (10.1)

Brug kun el-skruetraekker til at skrue skruer.

TRIN 11:

For at fuldfore samling af vaskemaskine og tørretumbler ved hjælp af Stableudstyr;

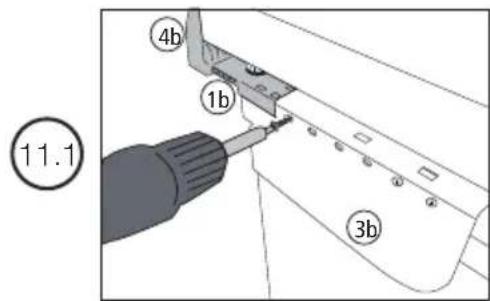

• Match de tilsvarende huller mellem dele nr. 1 og 3, og forbind disse huler (2) ved hjælp af plastikskruer. (11.1)

• Afslut installation af Stableudstyr ved at udfore deutsche handling pâ begge sider.

SUOMI

Tip : Geometriske overflader på figuren skal stå over hinanden.

1.1

TRIN2:

Placer kosmetiske udseende del (6) på forsiden, som vist i figuren. (2.1)

Brug derefter "til plast skruer i kassen" for at udføre tilslutningen af udseende del (6) til venstre og højre fastholdelseseskanaler (1). (2.2)

Tip: Brug stromforsynet skruetrækker tilijke handling.

2.1

2.22.3

O

TRIN3：

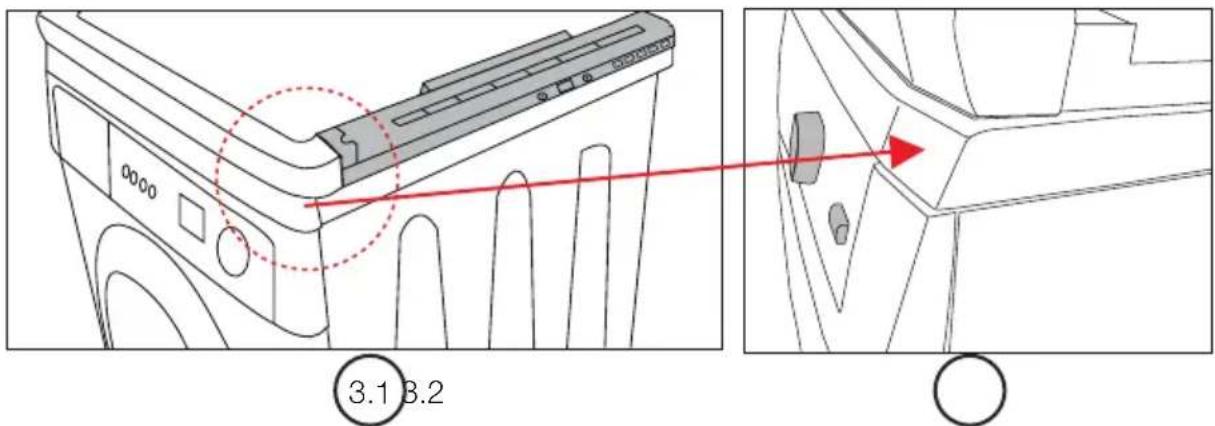

Juster kosmetiske udseende del (6) til kosmetisk korrekte position med vaskemaskinen overste bakke. (3.1 - 3.2)

TRIN4：

Placer den bageste support plade (3)

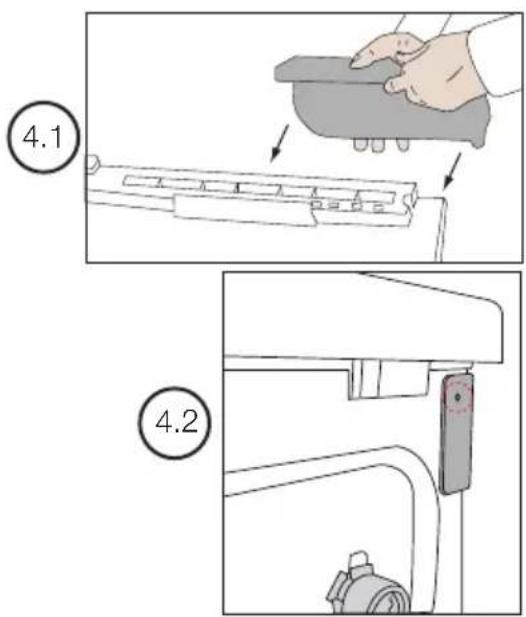

• pà fastholdelsekanal(1) somvistifigur4.1,forest.(4.1)
• Juster derefter hulpositionerne på vaskemaskinen. (4.2)

Tip 1: Som vist i figur 4.3, sikre, at den sidder korrekt på vist kanal.

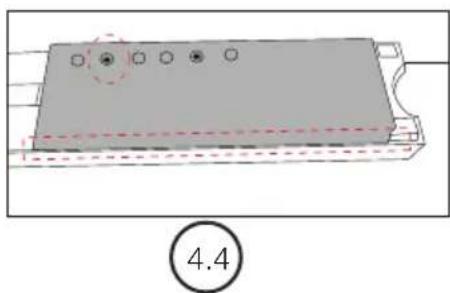

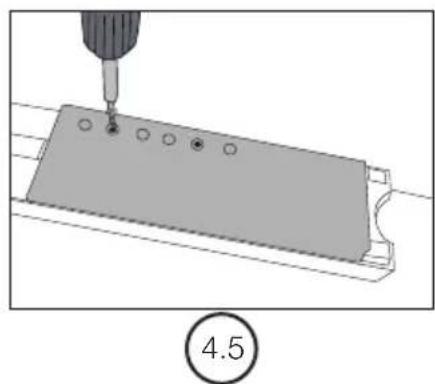

Tip 2: Find den rigtige skrue position (4.4) ved at bevege den pa fastholdelse kanal (1), og montere dem med plastikskruer (2). (4.5)

TRIN5:

For at skabe den holdende kanale (1a-1b) til vaskemaskine forbindelse,

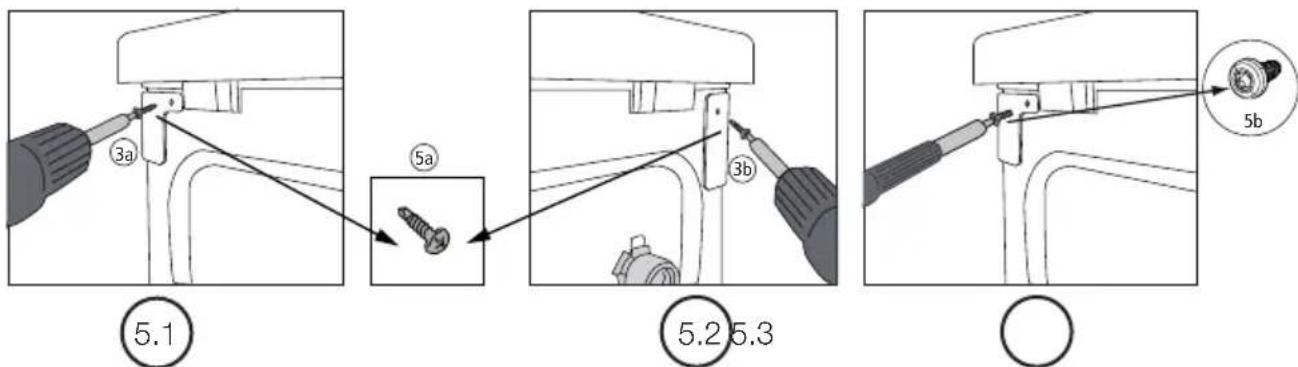

• Som det fremgår af figur 5.1, skal du bruge selvskærende skrue (5a) leveret med Stabelkit samlingen, for at positionere (3a) del på vaskemaskinen og udføre forbindelsen.

For tilstlnting i dette TRIN, special design nr. 5a skrue anvendes, og 1 bruges til installationen. (5.1)

• Som det fremgår af figur 5.2, skal du bruge selvskærende skrue (5a) leveret med Stabelkit samlingen, for at positionere (3b) del på vaskemaskinen og udføre forbindelsen.

Kontrolere stabiliteten af Tørretumbler after abning af foddeme.

TRIN 7:

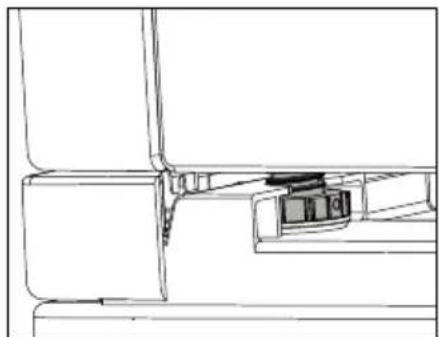

Fortsæt med at skubbe maskinen, indtil fødderne er placeret og fastgjort på kanalen over fastholdelsesekanalerne (1). (7.2)

7.1

7.2

TRIN 8 :

Bagerste fastholdelsesdele (4a-4b) har to typer: venstre og højre. Installation i den modsatte retning er/DDke mulig. Fordi bageste fastgorelseelementer er udformet som venstre og højre.

9.19.2

O

TRIN 10:

Flyt bageste fastgorelseselementer (4a-4b) inde i fastholdelseseskanalen (1a-1b) pr dybden pa tørretumbleren.

• Efter denne justering, skal du bruge fjernede skruer fra TRIN 8 til at fastgore bagerste stottedele til torretumbleren. (10.1)

Brug strømforsynet skruetraekker til deutsche handling.

TRIN 11:
