GEBRUIKSAANWIJZING KITSPF1 SMEG

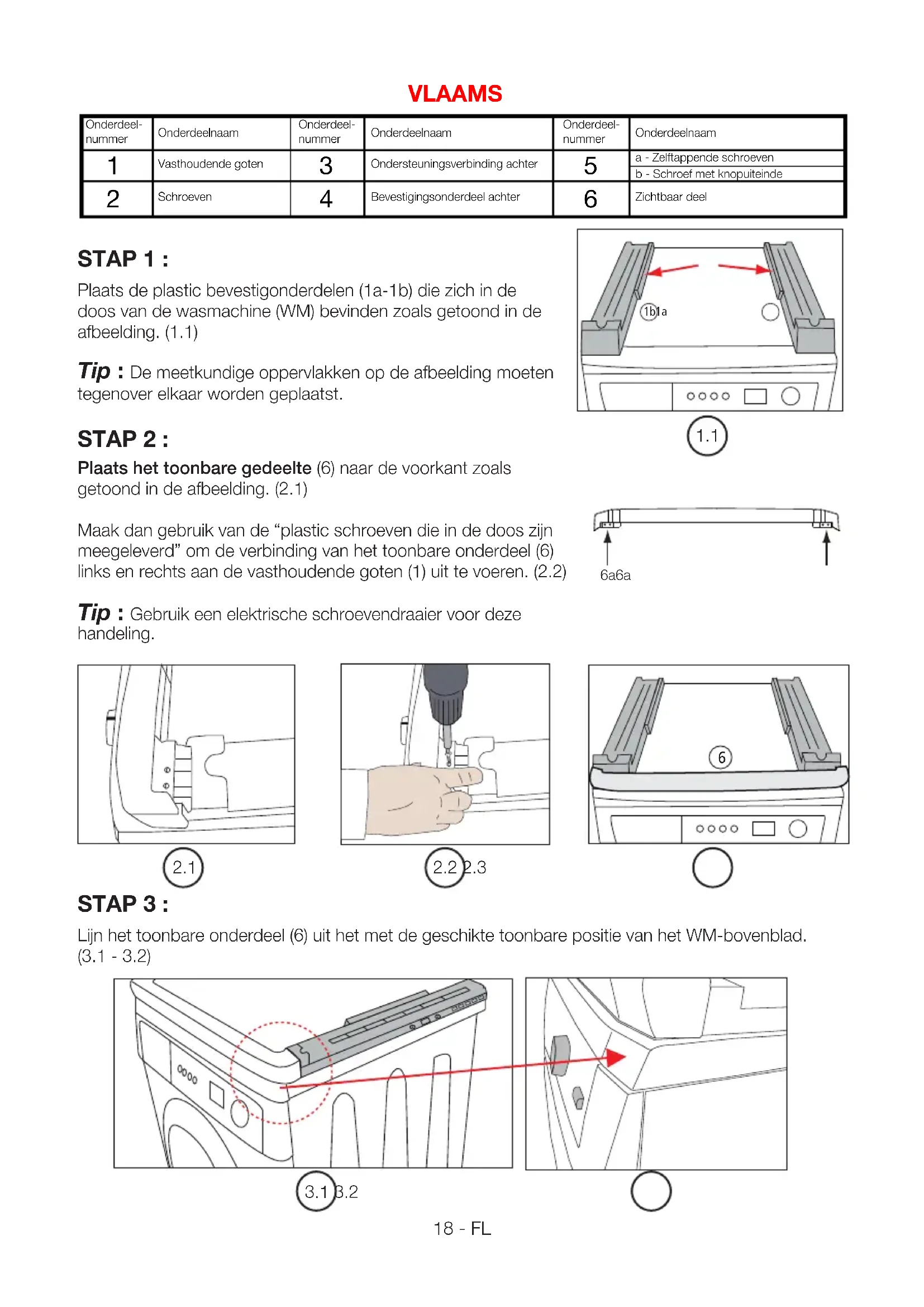

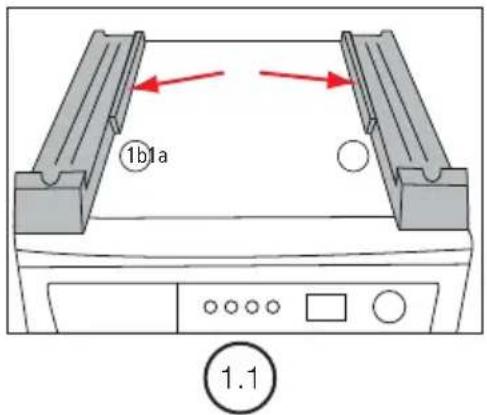

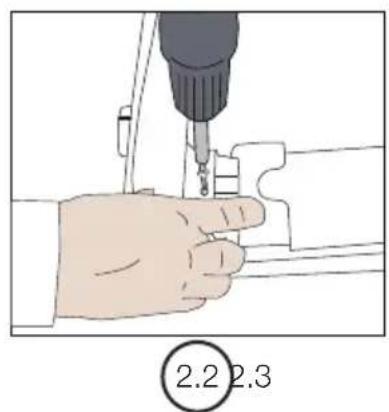

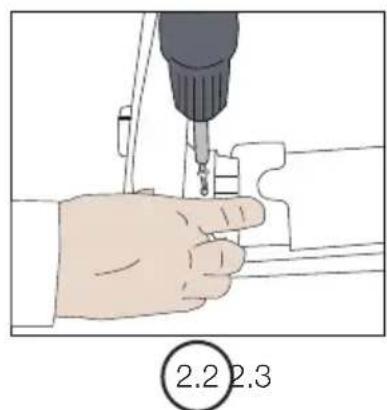

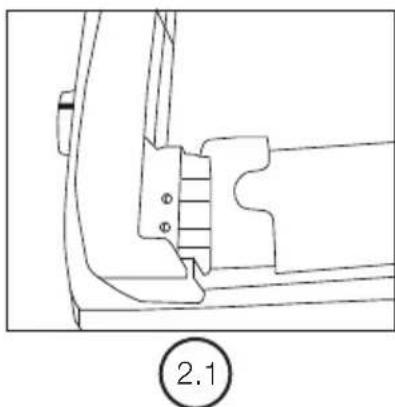

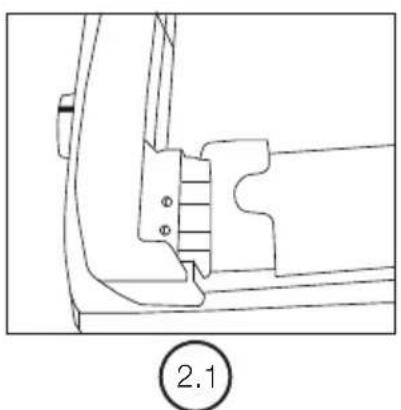

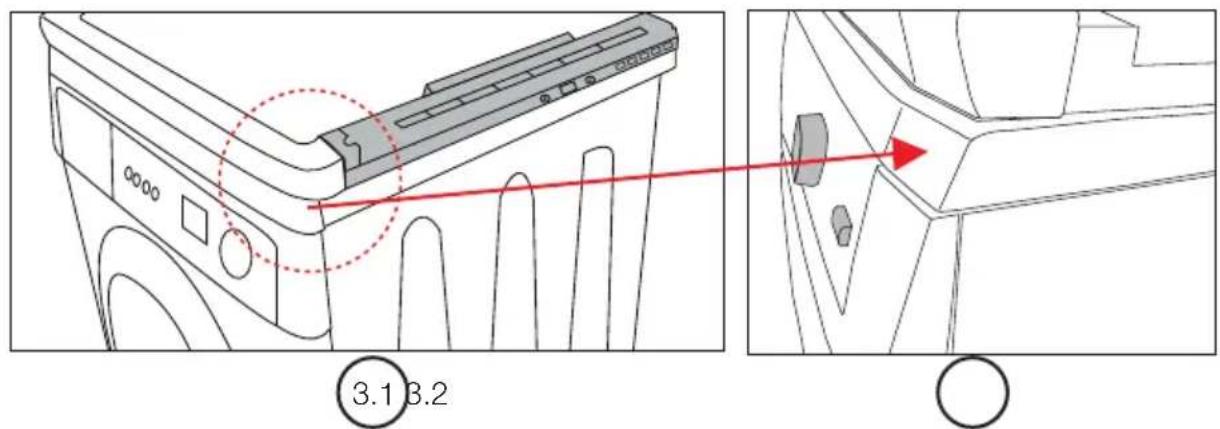

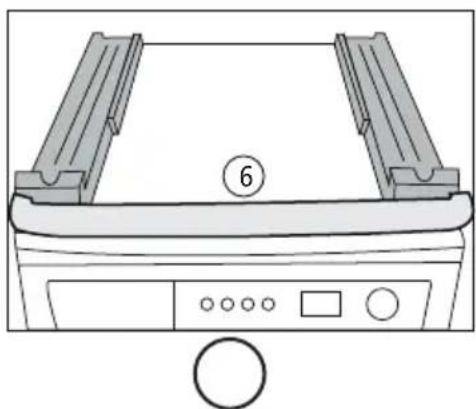

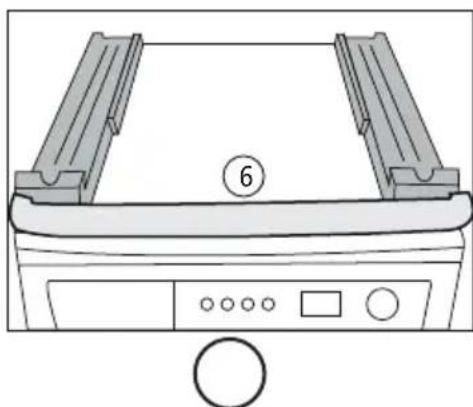

Utilisez les tournevis électriques uniquement lors du raccordement des vis. 4a18 - FL STAP 1 : Plaats de plastic bevestigonderdelen (1a-1b) die zich in de doos van de wasmachine (WM) bevinden zoals getoond in de afbeelding. (1.1) Tip : De meetkundige oppervlakken op de afbeelding moeten tegenover elkaar worden geplaatst. STAP 2 : Plaats het toonbare gedeelte (6) naar de voorkant zoals getoond in de afbeelding. (2.1) Maak dan gebruik van de “plastic schroeven die in de doos zijn meegeleverd” om de verbinding van het toonbare onderdeel (6) links en rechts aan de vasthoudende goten (1) uit te voeren. (2.2) Tip : Gebruik een elektrische schroevendraaier voor deze handeling. STAP 3 : Lijn het toonbare onderdeel (6) uit het met de geschikte toonbare positie van het WM-bovenblad. (3.1 - 3.2) Onderdeel-nummerOnderdeelnaam Vasthoudende goten SchroevenOnderdeel-nummerOnderdeelnaam Ondersteuningsverbinding achter Bevestigingsonderdeel achterOnderdeel-nummerOnderdeelnaam

Zichtbaar deela - Zelftappende schroevenb - Schroef met knopuiteinde1b 1a 6a 6a

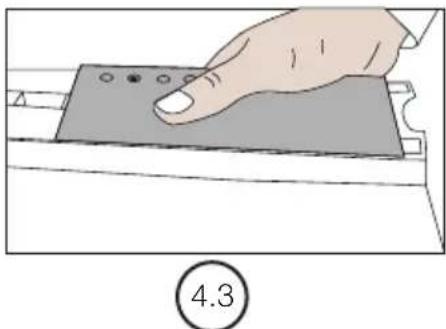

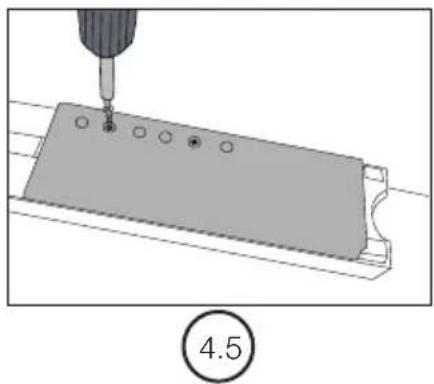

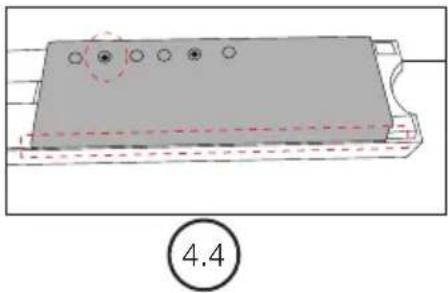

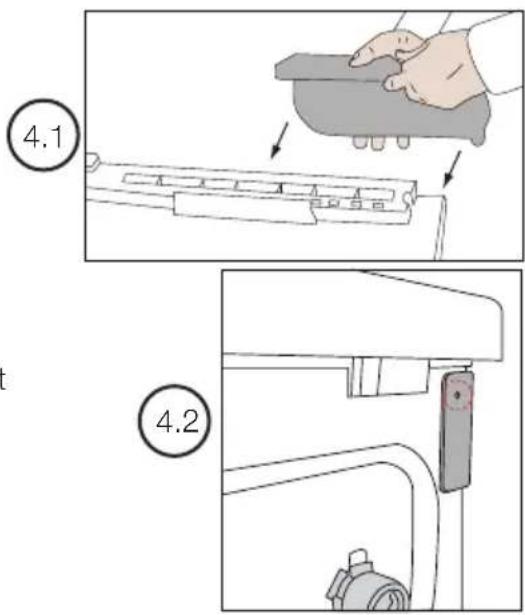

STAP 4 : Plaats de ondersteunende plaat (3) van de achterkant; - op de vasthoudende goot (1) zoals in afbeelding 4.1 getoond eerst. (4.1) - Pas daarna de gehele positie van de WM-behuizing aan. (4.2) Tip 1 : Zorg dat het goed is bevestigd op de getoonde goot zoals weergegeven in afbeelding 4.3. Tip 2 : Zoek de juiste schroefpositie (4.4) door deze over de vasthoudende goot (1) te bewegen en bevestig deze met de plastic schroeven (2). (4.5) STAP 5 : Om de vasthoudende goot (1a-1b) op de WM-behuizng vast te maken, - Gebruik zoals weergegeven in afbeelding 5.1 de zelftappende schroeven (5a) die met de montagekit zijn meegeleverd om het (3a) onderdeel op de WM-behuizing te plaatsen en de verbinding tot stand te brengen. - Gebruik zoals weergegeven in afbeelding 5.2 de zelftappende schroeven (5a) die met de montagekit zijn meegeleverd om het (3b) onderdeel op de WM-behuizing te plaatsen en de verbinding tot stand te brengen. Voor de verbinding van deze stap wordt alleen speciaal ontwerp schroef nummer 5a gebruikt en 1 stuks wordt gebruikt voor de installatie. (5.1) Voor de verbinding van deze stap wordt alleen speciaal ontwerp schroef nummer 5a gebruikt en 1 stuks wordt gebruikt voor de installatie. (5.2) Als er zich een installatiegat op de behuizing bevindt; gebruik een Torx-schroef met dik uiteinde (5b) in plaats van een boorbeitel met zelftappende schroef (5a). (5.3)

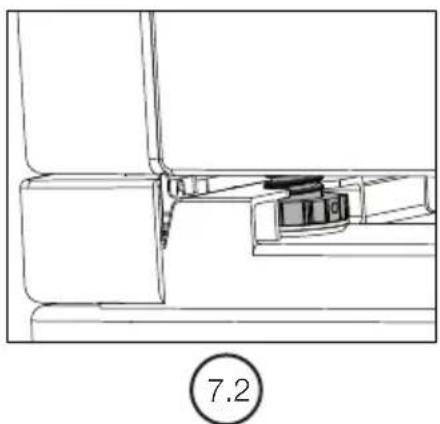

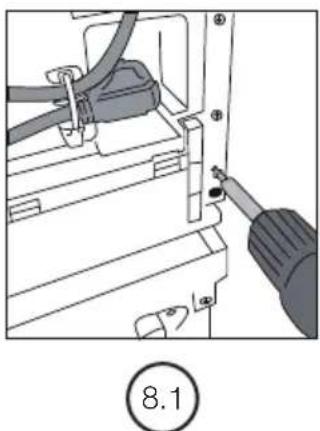

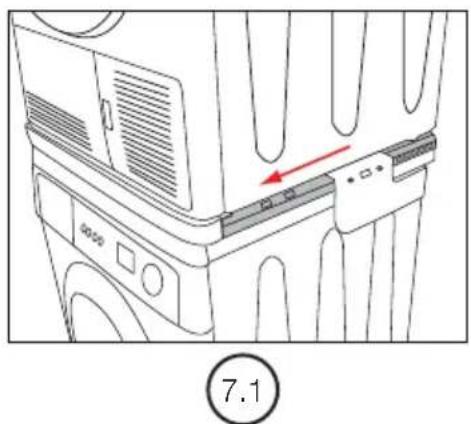

STAP 7 : Beweeg de droogtrommel (DT) naar voren op de vasthoudende goten (1). (7.1) Glij de machine verder totdat de voetjes op de goot van de vasthoudende goot zijn geplaatst en vergrendeld (1). (7.2) STAP 8 : Verwijder de PT-schroeven van de achterkant van de DT-behuizing uit de linker- en de rechterkant zoals getoond in de afbeelding. Deze schroeven zullen later gebruikt worden. (8.1)

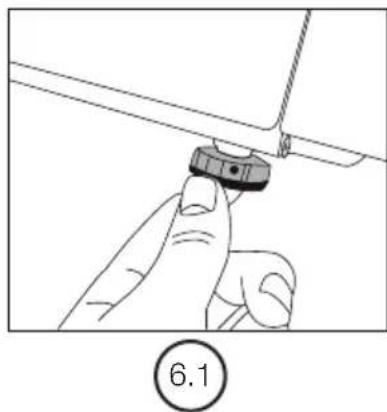

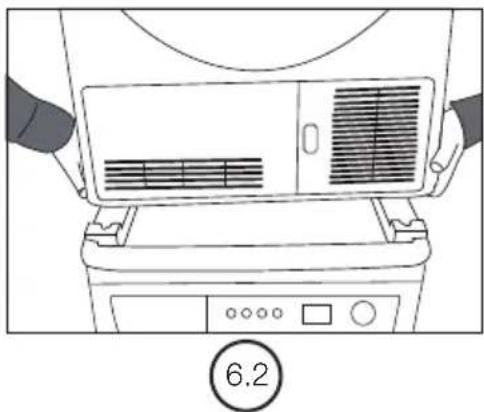

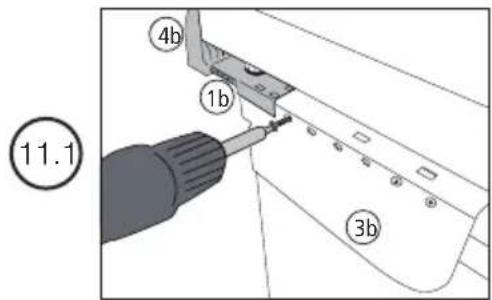

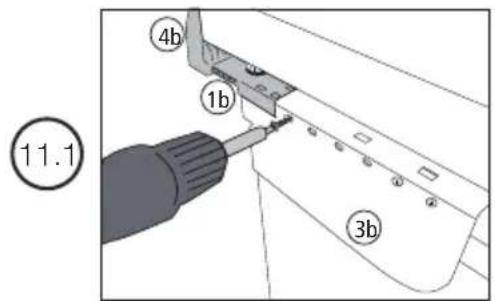

STAP 6 : Om de droogtrommel (DT) op de wasmachine (WM) en de montagekit te plaatsen; Draai eerst de 4 verstelvoetjes van de droogtrommel (DT) los door ze 4-6 keer te draaien. (6.1) - Til de droogtrommel (DT) met minstens twee personen, en plaats deze om de vasthoudende goot (1). (6.2) Controleer de stabiliteit van de DT na het losdraaien van de voetjes.21 - FL STAP 10 : Beweeg de bevestigende onderdelen aan de achterkant (4a-4b) in de vasthoudende goot (1a-1b) naar gelang de diepte van de droogtrommel (DT). - Gebruik na deze aanpassing de schroeven verwijderd in stap 8 om de vasthoudende onderdelen van de achterkant aan de DT-behuizing te bevestigen. (10.1) STAP 11 : Om de verbindingen van de WM, DT en montagekitverbindingen te voltooien; - Breng de overeenstemmende gaten tussen onderdeelnummers 1 en 3 samen en verbind deze overeenstemmende gaten (2) met plastic schroeven. (11.1) - Voltooi de installatie van de montagekit door deze handeling in beide richtingen te doen.

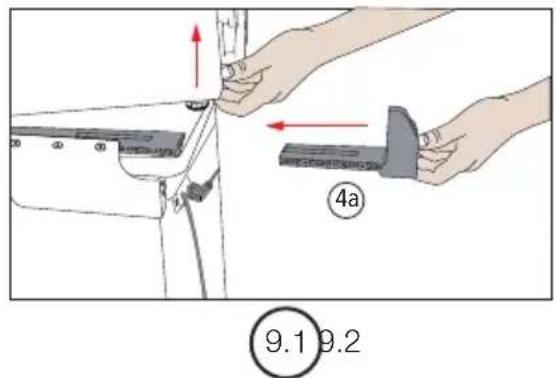

STAP 9 : Voor de verbinding van de DT en de montagekit; - Til de DT op door deze naar voren te duwen vanaf de achterkant. Installeer het bevestigingsonderdeel van de achterkant (4) aan het deel van de vasthoudende goot (1). (9.1) De vasthoudende onderdelen aan de achterkant (4a-4b) zijn er in twee soorten: links en rechts. Omgekeerde installatie is niet mogelijk. De bevestigingsonderdelen zijn ontworpen als linker en rechter. (4a-4b)
