MANUAL DE UTILIZARE KITSPF1 SMEG

Broşura instruetiuni kit universal pentru montare

Exyepidio Obadyov - KITsigmaqnc yeviknc xponc

Nr. piesă	Nume piesă	Nr. piesă N	ime piesă	Nr. piesă N	ime piesă
1	Bază cu fantă de susținere	3	Piesă connectare suport posterior	5	a- Šuruburi cu autofiletare
					b- Šurub cu capăt gros
2	Suruburi	4	Element fixare segment posterior	6	Piesă capac frontal

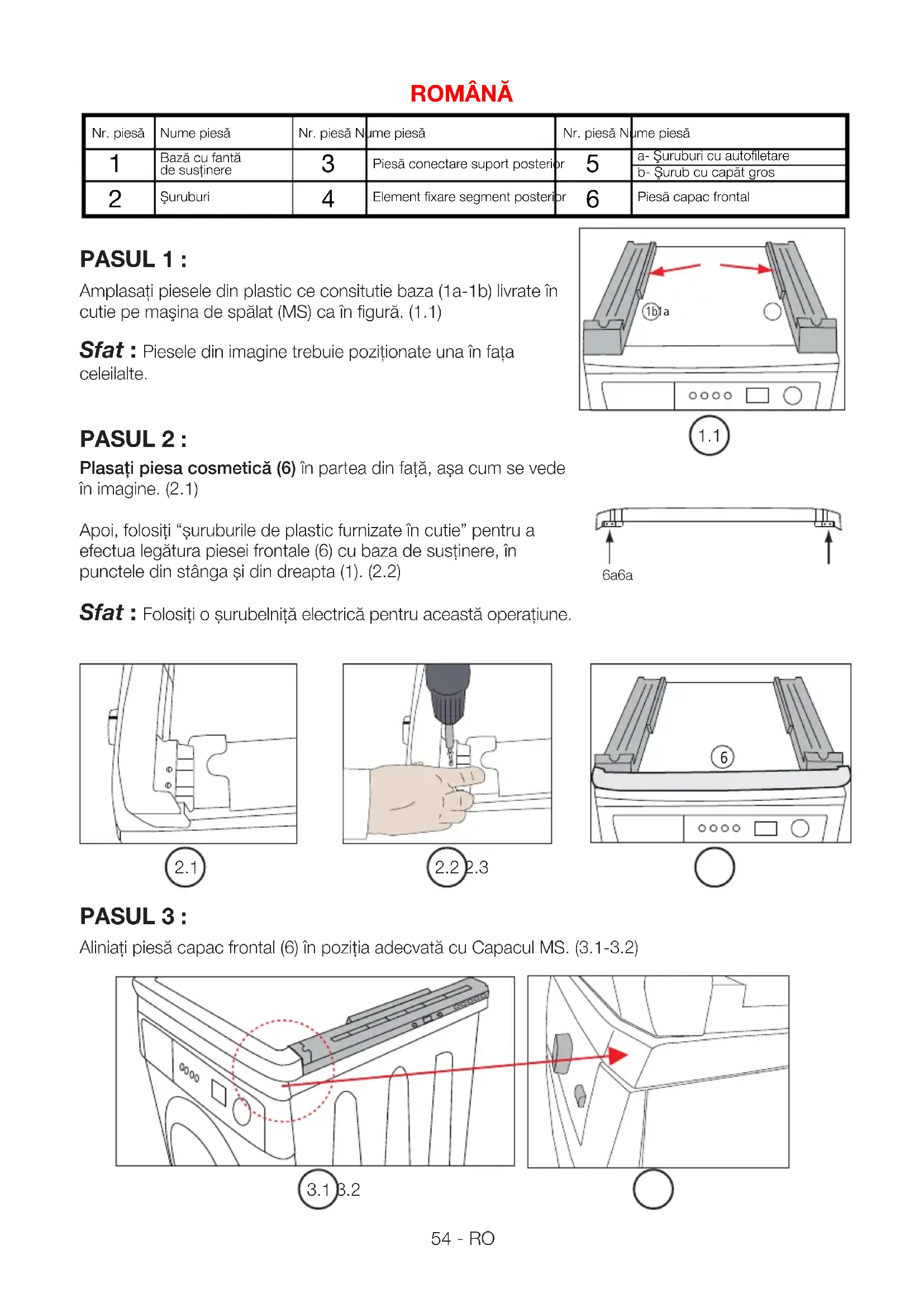

PASUL 1:

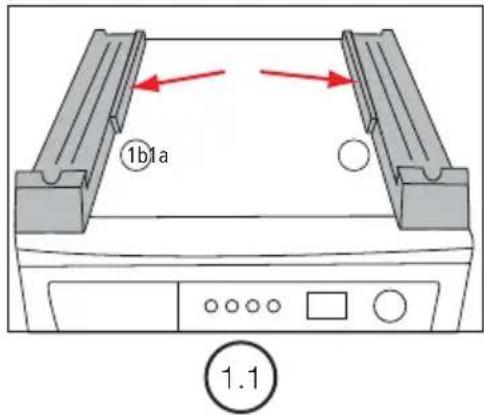

Amplasati piesele din plastic ce constitutie baza (1a-1b) livrate in cutie pe masina de spalat (MS) ca in figura. (1.1)

Sfat : Piesele din imagine trebuie pozi tionate una in fata celeilalte.

PASUL 2:

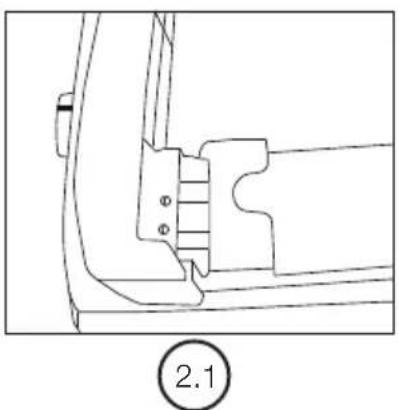

Plasati piesa cosmeticica (6) in partea din fata, aça cum se vede.
in imagine. (2.1)

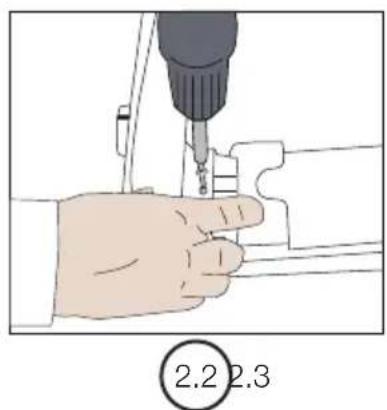

Apoi, folosiţi “suruburile de plastic furnizate in cutie” pentru a efectua legătura piesei frontale (6) cu baza de sustinere, in punctele din stângași din dreapta (1). (2.2)

Sfat : Folosiţi o surubelnita electrică pentru această operatiune.

PASUL 3:

Aliniati piesa capac frontal (6) in poziia adecvata cu Capacul MS. (3.1-3.2)

PASUL 4:

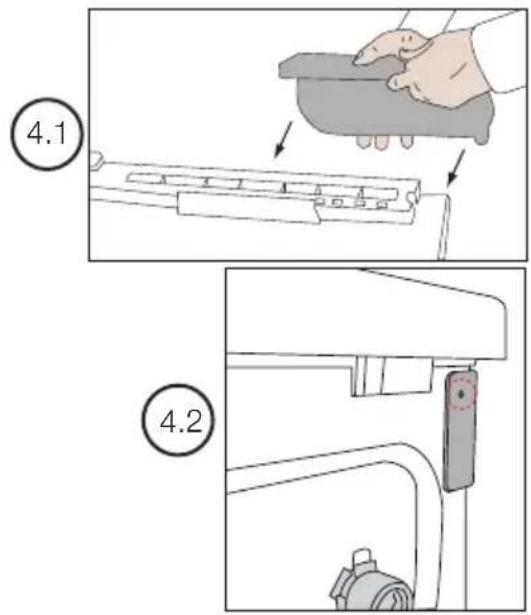

Amplasati placă posterioară de suport (3)

• pe santul de retinere (1) aça cum se vede in figura 4.1 mai intai (4.1)
• Apoi ajustati poziitile gaurilor pe carcasa MS (4.2)

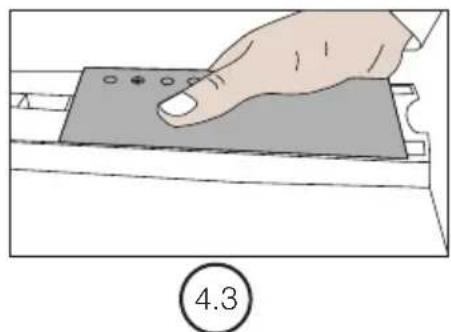

Sfat 1: Asa cum se vede in figura 4.3, asigurati-va că sta bine in sanțul arătat.

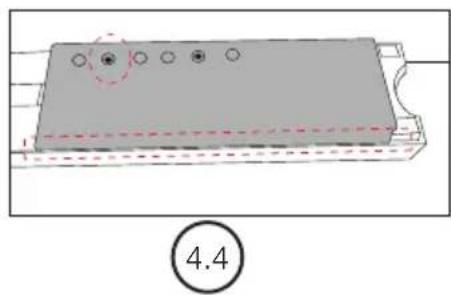

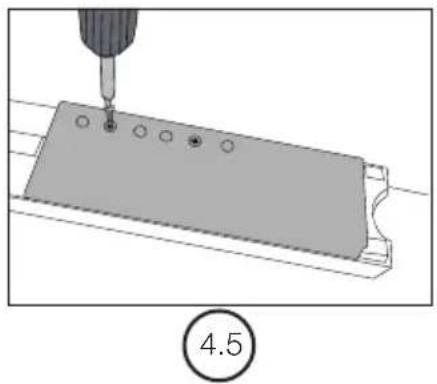

Sfat 2: Gasi peziile adevate pentru suruburi (4.) miscand-ope sanul de retinere (1) si montati suruburile de plastic (2). (4.5)

PASUL 5:

Pentru a connecta santul de retinere (1a-1b) la carcasa MS,

• Aça cum se vede in figura 5.1, folosiţ Šurubul cu autofiletare (5a) furnizat impreceană cu ansamblul setului de stivuire pentru a posiziona piesa (3a) pe carcasa MS si efectuţi conexiunea.

Pentru acest pas de conexiune, este folosit doar un surub special nr. 5a si 1 singura bucata e folosita (5.1), pentru instalare.

• Aça cum se vede in figura 5.2, folosițsurubul cu autofiletare (5a) furnizat impreună cu ansamblul setului de stivuire pentru a posiziona piesa (3b) pe carcasa MS si efectuati conexiunea.

Pentru acest pas de conexiune, este folosit doar un surub special nr. 5a si 1 singura bucata e folosita (5.2), pentru instalare.

Dacă există o gaură de instalare pe carcasă; folosiți Šurubul cu capăt gros (5b) in locul Šurubului cu autofiletare tip burghi (5a) (5.3)

PASUL 6 :

Pentru a amplasa Uscatorul de Rufe (UR) pe maşina de spalat (MS) Şi ansamblul setului de stivuire;

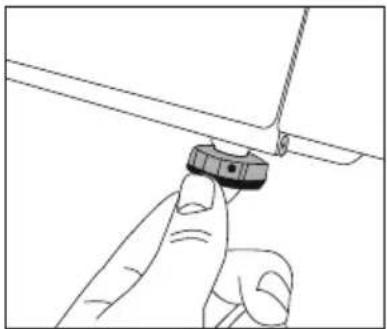

Mai intai desfaceti cele 4 picioruse ajustabile ale Uscatorului de Rufe (UR) invartindu-le 4-6 rotatii (6.1).

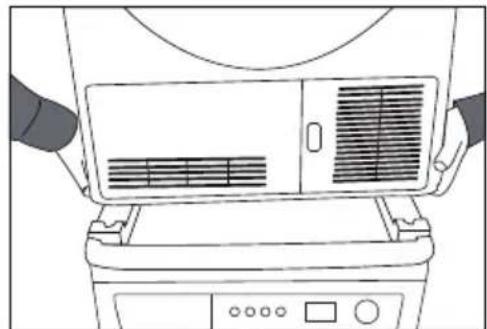

• Ridicatu Uscatorul de Rufe (UR) cu cel puţin incă o personăși plasati-I pe bază cu fantă de sustinere (1) (6.2)

Verificati stabilitatea UR dupa desfacerea picioarelor.

6.1

6.2

PASUL 7:

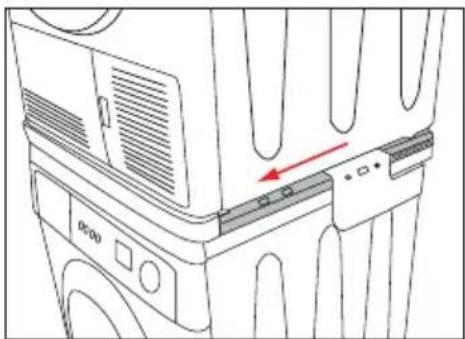

Mutati Uscatorul de Rufe (UR) inainte pe bază cu fantă de sustinere (1). (7.1)

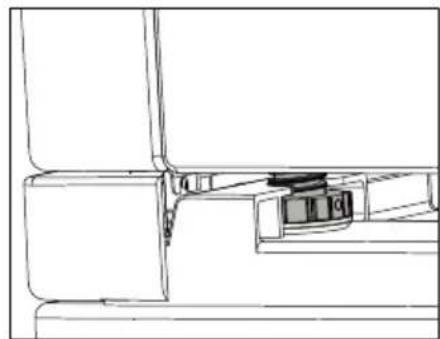

Continuţi să glisăti aparatul până când picoarele sunt fixate pe Şanțul de deasupra Şanțului de retinere (1). (7.2)

7.1

7.2

PASUL 8 :

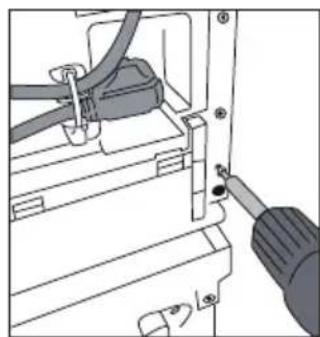

Indepartati suruburile PT din partea posterioara a carcasei UR aça cum se vede in figura, din partea stängá.si din partea dreaptă. Aceste suruburi vor fi folosite mai târziu (8.1)

(8.1)

PASUL 9 :

Pentru conexiunea UR si a ansamblului setului de stivuire:

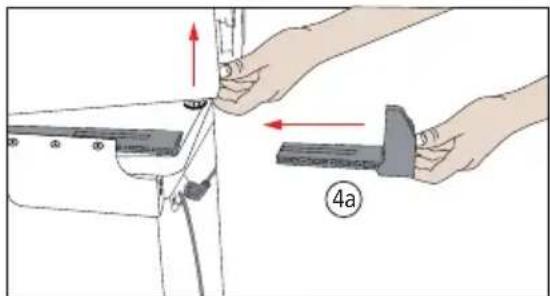

• Ridicati UR impingandu-l inante din partea posteroară. Montati piesa de fixare posteroară (4) la santul de retinere (1) (9.1)

Piesele de fixare posterioare (4a-4b) sunt de doua feluri: pentru stanga si pentru dreapta. Montarea in direcție inversa este imposibilă deoarece piesele de montare posterioare concepute ca pentru stanga si dreapta (4a-4b).

9.19.2

PASUL 10 :

Mutatu piesele de fixare posterioare (4a-4b) in interiorul sanului de retinere (1a-1b) conform adancimii UR.

• După această ajustare, folositi Šuruburile indepartate in pasul 8 pentru a prinde piesele de retinere posteroare de carcasa UR. (10.1)

Folosiţurubelinitele electrice doar in timpul conectări suruburilor.

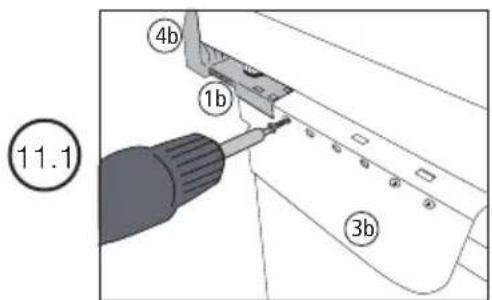

PASUL 11:

Pentru a termina conexiunile la MS, UR si ansamlul setului de stivuire;

• Potriviti gaurile corespunzatoare intre piesele nr. 1 山 3 si conectati aceste gauri corespunzatoare (2) cu suruburi de plastic (11.1)
• Terminate instalarea setului de stivuire efectuand această operatiune in ambele directii.
