KULLANIM KILAVUZU LSIA127 SMEG

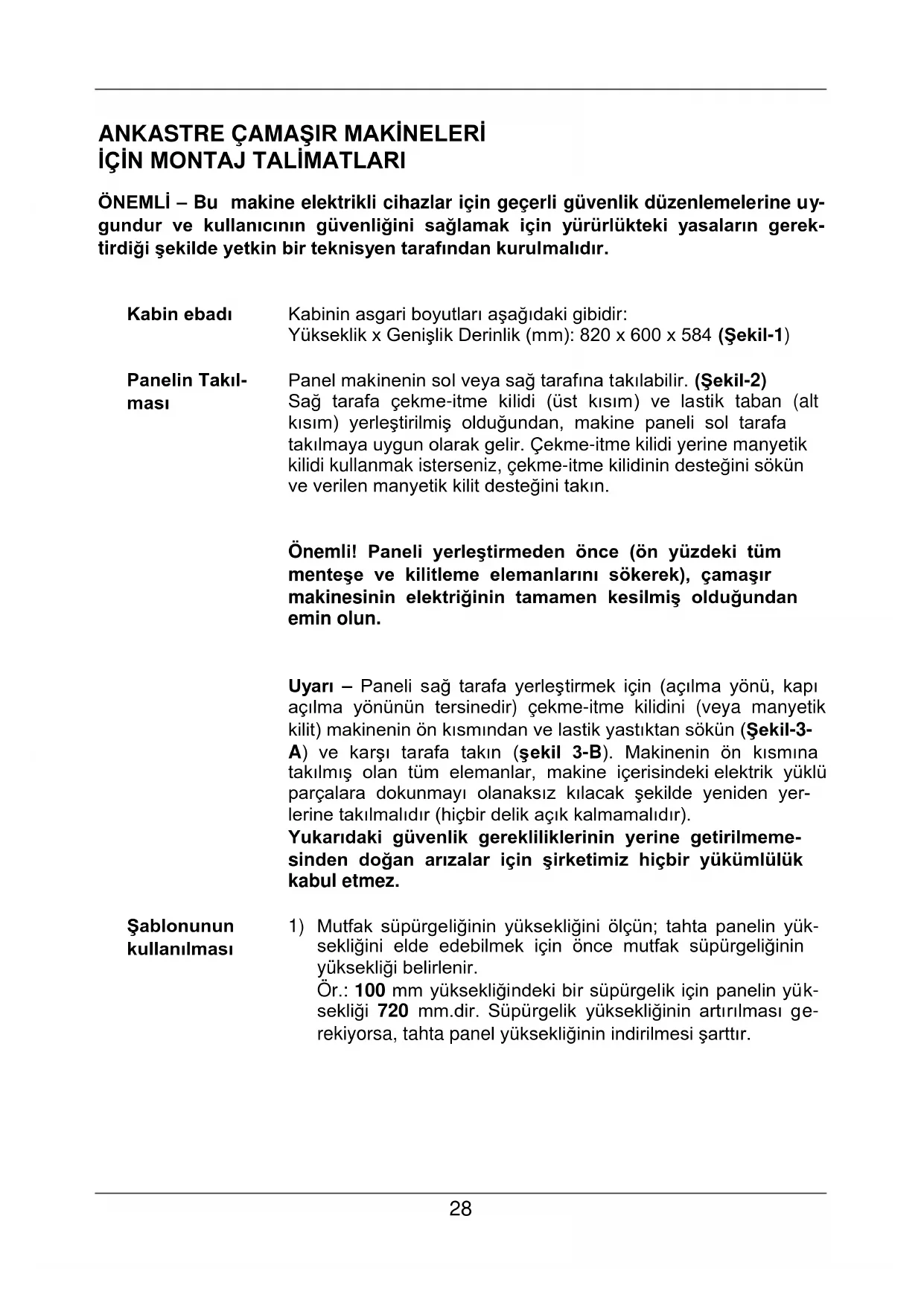

ANKASTRE ÇAMAŞIR MAKİNELERİ İÇİN MONTAJ TALİMATLARI
ÖNEMLİ – Bu makine elektrikli cihazlar için geçerli güvenlik düzenlemelerine uygundur ve kullanıcıının güvenliğini sağlamak için yürürlükteki yasaların gerektirdiği şekilde yetkin bir teknisyen tarafından kurulmalıdır.
Kabin ebadı
Kabinin asgari boyutları aşağıdaki gibidir:
Yükseklik x Genişlik Derinlik (mm): 820 x 600 x 584 (Şekil-1)
Panelin Takıl- ması
Panel makinenin sol veya sağ tarafına takılabilir. (Şekil-2)
Sağ tarafa çekme-itme kilidi (üst kısım) ve lastik taban (alt kısım) yerleştirilmiş olduğundan, makine paneli sol tarafa takılmaya uygun olarak gelir. Çekme-itme kilidi yerine manyetik kilidi kullanmak isterseniz, çekme-itme kilidinin desteğini sökün ve verilen manyetik kilit desteğini takın.
Önemli! Paneli yerleştirmeden önce (ön yüzdeki tüm menteşe ve kilitleme elemanlarını sökerek), çamaşır makinesinin elektriğinin tamamen kesilmiş olduğundan emin olun.
Uyarı – Paneli sağ tarafa yerleştirmek için (açılma yönü, kapı açılma yönünün tersinedir) çekme-itme kilidini (veya manyetik kilit) makinenin ön kısmından ve lastik yastıktan sökün (Şekil-3-A) ve karşı tarafa takın (şekil 3-B). Makinenin ön kısmına takılmış olan tüm elemanlar, makine içerisindeki elektrik yüklü parçalara dokunmayı olanaksız kılacak şekilde yeniden yerlerine takılmalıdır (hiçbir delik açık kalmamalıdır).
Yukarıdaki güvenlik gerekliliklerinin yerine getirilmeme-sinden doğan arızalar için şirketimiz hiçbir yükümlülük kabul etmez.
Şablonunun kullanılması
1) Mutfak süpürgeliğinin yüksekliğini ölçün; tahta panelin yüksekliğini elde edebilmek için önce mutfak süpürgeliğinin yüksekliği belirlenir.
Ör.: 100 mm yüksekliğindeki bir süpürgelik için panelin yüksekliği 720 mm.dir. Süpürgelik yüksekliğinin artırılması gerekiyorsa, tahta panel yüksekliğinin indirilmesi şarttır.
| 2) Panelin iç yüzünün şablonunu yerleştirin ve derece ölçeğini kullanarak süpürgeliğin yüksekliğini panelin alçak kenarıyla (Şekil-4) karşılaştırın. Uçlara konulmuş dikey çizgilere bakarak şablonun yatay olarak ortalandığından emin olun.3) Şablonu doğru şekilde yerleştirdikten sonra, kaleminizin ucuyla iterek aşağıdaki deliklerin konumlarını belirleyin: • menteşe ve menteşe vidası yuvalarının delikleri (Şekil-4)• metal plakayı sabitleyeceğiniz delikler (manyetik kilit kullanılıyorsa), veya itme-çekme kilidi kancası (Şekil-4, A - B) | |
| Panel elemanlarının takılması ve panelin sabitlenmesi | 1) Menteşe deliklerini delin (Şekil-5) itme-çekme kilit kancası (Şekil-5) veya metal plaka – manyetik kilidi kullanmaya karar vermişseniz (Şekil-6) ve menteşelerin sabitleneceği delikleri sabitleyin (Şekil-6).2) Menteşelerin ve manyetik kilit için metal plakanın sabitleneceği 2 mm.lik deliklerin 13 mm.lik derinliği yalnızca masif tahta panel için geçerlidir. Sunta panel için sadece üst kaplamayı delmeniz yeterlidir – (Şekil-6).3) İki adet menteşeyi panele vidalayın (Şekil-7)4) İtme-çekme kilidi kancasını ya da manyetik kilidin metal plakasını menteşelerin takıldığı yerin karşı tarafına monte edin (Şekil-7).5) Şekil-8’de verilen talimatları uygulayarak paneli çamaşır makinesine sabitleyin. |
| Menteşelerin ayarlanması | Paneli çamaşır makinesine takmanızdan sonra hafifçe eğik duruyorsa ya da makinenin ön yüzüne göre merkezlenmemişse, menteşelerin hareketli parçalarını ayarlayarak bu çarpıklığı giderin (Şekil-9). |
| Çamaşır makinesinin kabine yerleştirilmesi | Çamaşır makinesini kabine yerleştirin ve gerekirse, dengelemek için ayaklardan ayarlayarak ilgili kilit somunuyla kilitleyin. Çamaşır makinesinde meydana gelen titreşimlerin kabine iletilmesini önlemek için yan tarafların ve üstünün kabine temas etmediğinden emin olun. Arada en az 2 mm.lik bir açıklık olmalıdır. Bunların yanı sıra, makinenin arkası da arka panelden ayrı durmalıdır.Kabin yükseklığı 870 mm ise, Yedek Parça Servisi-mizden edinebileceğiniz makine yükseltme kitini kullanmanız gerekir.Güvenlik yasalarına uygun olması bakımından, makine |
bir dizi mobilyanın ucuna yerleştirildiğinde zeminle taban levhası arasında ve zeminle makinenin yan tarafları arasında kalan her türlü açıklığın tamamen kapatılması gerekir.
Kapak, elektrikli parçalara temas edilmesini olanaksız kılacak şekilde takılmalı ve bunu çıkarmak için alet yardımı şart olmalıdır.
Yukarıdaki güvenlik gerekliliklerinin yerine getiril-memesinden doğan arızalar için şirketimiz hiçbir yükümlülük Kabul etmez.
Süpürgeliğin takıl- ması
Gerektiğinde tahliye pompasının temizlenebilmesi için sürekli mutfak süpürgeliği çıkarılabilir özellikleri olmalıdır. Bazı durumlarda bu süpürgelik sürekli olmayıp, yalnızca çamaşır makinesinin genişliği kadar olabilir. Bu durumda, mutfak süpürgeliği, 4 referans noktasından 4 vida ile çamaşır makinesinin süpürgeliğine sabitlenebilir (bkz. Şekil- 9-10-11).
Mutfak süpürgeliği takılırken, çamaşır makinesinin süpürgeliği güvenlik nedenleriyle olduğu gibi tek parça halinde bırakılmak zorunda olduğundan ve yerinden sökülemeyeceğinden bunun çamaşır makinesine sabitlenmesi gerekir.
