BEDIENUNGSANLEITUNG LSIA127 SMEG

Programme

Temp. (°C)

Max. Schleuder dreihzahl (U/min)

Max. Beladung Waschen (kg)

Max. Beladung Trocknen (kg)

Kammern der Waschmittelschublade

Optionen

Beschreibung des Waschprogramms

Vorwäsche

Hauptwäsche

Weichspüler

Vorwäsche

Intensiv

Bügelleicht

Sonderspül gang

Schnell

Trocknen nach dem Waschen, falls gewählt

Baumwoll- und Buntwäsche

Gering verschmutzte nicht latbeuchte Buntwäsche

20° Max. 7 4

√

√

√

√

√

√

√

√

Normal

Hauptwäsche 20°C. Spälen und Endeschleudern mit der eingestellten Drezahl

Normal verschmutzte nicht latbeuchte Buntwäsche

40° Max. 7 4

√

√

√

√

√

√

√

Normal

Hauptwäsche 40°C. Spälen und Endeschleudern mit der eingestellten Drezahl

Roupes de algodien com aufkade normal sowie diesem der besuchs für sieb am 80 °C auf 30 °C

Eco 40-60

Max.

7

4

√

√

√

√

√

√

√

Normal

Lavagem, anequamentosa certifftigante final na varcedade selektionale

Normal verschmutzte latbeuchte Buntwäsche

60° Max. 7 4

√

√

√

√

√

√

√

√

Normal

Hauptwäsche 60°C. Spälen und Endeschleudern mit der eingestellten Drezahl

Stark verschmutzte latbeuchte Buntwäsche

90° Max. 7 4

√

√

√

√

√

√

√

√

Normal

Hauptwäsche 90°C. Spälen und Endeschleudern mit der eingestellten Drezahl

Wolle

Handwäsche

800

2

-

-

√

√

-

-

-

-

-

-

-

Katzwäsche. Spälen und Endeschleudern mit der eingestellten Drezahl

Empfindliche Wäsche

Gering verschmutate Wasche

30°

600

2

-

-

√

√

-

-

-

-

-

-

-

Hauptwäsche 90°C. Spälen und Endeschleudern mit der eingestellten Drezahl

Spülen und Schleudern

-

Max. 7

-

-

-

√

-

-

√

-

√

-

-

Spülen und zur Abpumpen oder Abpumpen und Endeschleudern mit der eingestellten Drezahl

Abpumpen und Schleudern

-

Max. 7

-

-

-

-

-

-

√

-

√

-

-

Nur Abpumpen oder Abpumpen und Endeschleudern mit der eingestellten Drezahl

Synthetik

Gering verschmutate Wasche

30°

1000

3,5

3,5

√

√

√

√

√

-

√

√

Schonend

Hauptwäsche 30°C. Spälen und Endeschleudern mit der eingestellten Drezahl

Normal verschmutate Wasche

40°

1000

3,5

3,5

√

√

√

√

√

-

√

√

Schonend

Hauptwäsche 40°C. Spälen und Endeschleudern mit der eingestellten Drezahl

Gemischte Wäsche

Gering verschmutate Baumweite und Syntheik

30° Max. 3 3

√

√

√

√

√

√

√

Schonend

Hauptwäsche 30°C. Spälen und Endeschleudern mit der eingestellten Drezahl

Schnell

Lichtte Raumderstoffe oder empfindliche Tesulfen, die aufgefrische werden sofern

30°

800

2

-

-

√

√

-

-

-

-

-

-

-

Hauptwäsche 30°C. Spälen und Endeschleudern mit der eingestellten Drezahl

Trocknen

Schonend

60° Max.

3

-

-

-

-

-

-

-

-

-

-

Schonende Trocken für synthetische und empfindliche Wasche

Normal

90° Max.

4

-

-

-

-

-

-

-

-

-

-

Nomales Trocken für Baumwollwäsche

Clean

-

-

-

-

-

-

-

-

-

-

-

-

-

Programma zum Reitungen des Trockungskonslaufs

√: Option verfügbar

. Diese Optionen können nicht gleichzeitig gewählt werden.

GUIDE DES PROGRAMMES

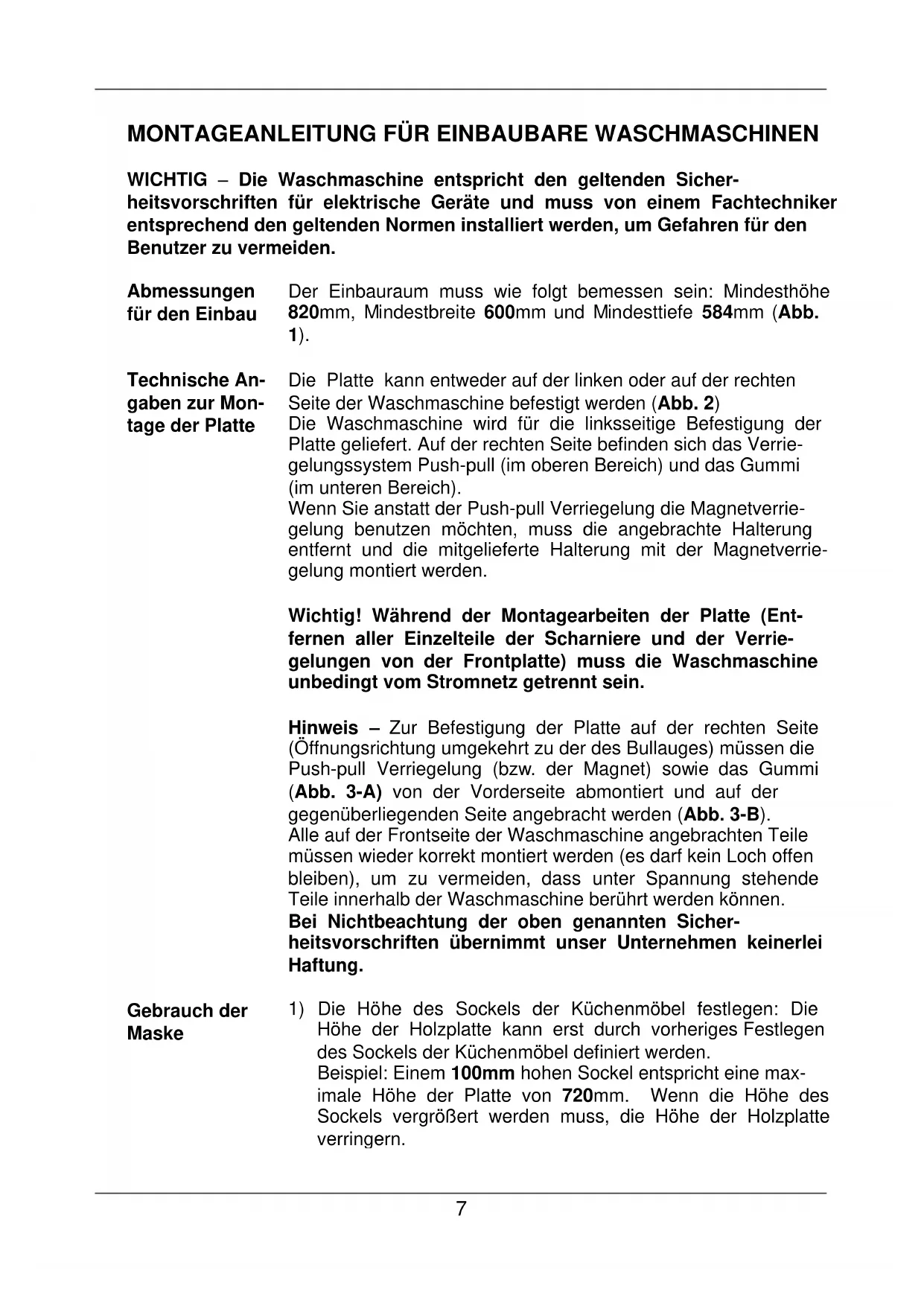

MONTAGEANLEITUNG FÜR EINBAUBARE WASCHMASCHINEN

WICHTIG – Die Waschmaschine entspricht den geltenden Sicherheitsvorschriften für elektrische Geräte und muss von einem Fachtechniker entsprechend den geltenden Normen installiert werden, um Gefahren für den Benutzer zu vermeiden.

Abmessungen für den Einbau

Der Einbauraum muss wie folgt bemessen sein: Mindesthöhe 820mm, Mindestbreite 600mm und Mindesttiefe 584mm (Abb. 1).

Technische Angaben zur Montage der Platte

Die Platte kann entweder auf der linken oder auf der rechten Seite der Waschmaschine befestigt werden (Abb. 2) Die Waschmaschine wird für die linksseitige Befestigung der Platte geliefert. Auf der rechten Seite befinden sich das Verriegelungssystem Push-pull (im oberen Bereich) und das Gummi (im unteren Bereich).

Wenn Sie anstatt der Push-pull Verriegelung die Magnetverriegelung benutzen möchten, muss die angebrachte Halterung entfernt und die mitgelieferte Halterung mit der Magnetverriegelung montiert werden.

Wichtig! Während der Montagearbeiten der Platte (Entfernen aller Einzelteile der Scharniere und der Verriegelungen von der Frontplatte) muss die Waschmaschine unbedingt vom Stromnetz getrennt sein.

Hinweis – Zur Befestigung der Platte auf der rechten Seite (Öffnungsrichtung umgekehrt zu der des Bullauges) müssen die Push-pull Verriegelung (bzw. der Magnet) sowie das Gummi (Abb. 3-A) von der Vorderseite abmontiert und auf der gegenüberliegenden Seite angebracht werden (Abb. 3-B).

Alle auf der Frontseite der Waschmaschine angebrachten Teile müssen wieder korrekt montiert werden (es darf kein Loch offen bleiben), um zu vermeiden, dass unter Spannung stehende Teile innerhalb der Waschmaschine berührt werden können.

Bei Nichtbeachtung der oben genannten Sicherheitsvorschriften übernimmt unser Unternehmen keinerlei Haftung.

Gebrauch der Maske

1) Die Höhe des Sockels der Küchenmöbel festlegen: Die Höhe der Holzplatte kann erst durch vorheriges Festlegen des Sockels der Küchenmöbel definiert werden. Beispiel: Einem 100mm hohen Sockel entspricht eine maximale Höhe der Platte von 720mm. Wenn die Höhe des Sockels vergrößert werden muss, die Höhe der Holzplatte verringern.

	2) Die Maske auf der Innenseite der Platte positionieren, und zwar so, dass die festgelegte Sockelhöhe mit der Unterkante der Platte übereinstimmt (Abb. 4), hierzu eine Mess-Skala benutzen. Die Maske muss auch horizontal zentriert sein, und zwar unter Bezugnahme auf die an den Enden markierten senkrechten Linien.3) Nach erfolgter Positionierung der Maske in der korrekten Position, die Positionen folgender Löcher mit der Spitze eines Bleistiftes einzeichnen:• Löcher für die Scharniere und die Befestigungsschrauben der Scharniere (Abb. 4)• Loch zur Befestigung des Metallplättchens (bei Verwendung der Magnetverriegelung) oder des Hakens für die Push-pull Verriegelung (Abb. 4, A - B)
Montage der Einzelteile auf der Platte und Befestigung der Platte	1) An der Platte die Löcher zum Anbringen der Scharniere (Abb. 5), des Verschlusshakens für die Push-pull Verriegelung (Abb. 5), oder des Metallplättchens für den eventuellen Gebrauch der Magnetverriegelung (Abb. 6) sowie die Löcher zur Befestigung der Scharniere bohren (Abb. 6).2) Für die Platte aus Massivholz gelten folgende Maße: 13 mm tiefe Bohrlöcher mit einem Durchmesser von 2 mm, für die Befestigung der Scharniere und des Metallplättchens für den Magnet. Für die Spanplatte nur die obere Verkleidung anbohren - Abb. 6.3) Die beiden Scharniere an der Platte anschrauben (Abb. 7)4) Auf der gegenüberliegenden Seite der Scharniere den Verschlusshaken für die Push-pull Verriegelung oder das Metallplättchen für den Magnet (Abb. 7) montieren.5) Entsprechend den in der Abb. 8 dargestellten Anleitungen die Platte an der Waschmaschine anbringen.
Einstellung der Scharniere	Wenn die Platte nach der Montage an der Waschmaschine etwas schief oder nicht zentriert zum vorderen Teil der Maschine sitzt, die Plattenposition durch Regulierung des beweglichen Teils der Scharniere korrigieren (Abb. 9).
Positionierung im Einbauraum	Die Waschmaschine in den Einbauraum einfügen, die Stellfüße ggf. drehen, um sie eben aufzustellen und dann die Stellfüße mit der entsprechenden Gegenmutter blockieren. Bei der Ausführung mit hinteren Stellfüßen die Gebrauchs- und Pflegeanleitung zu Rate ziehen.Um zu verhindern, dass die Schwingungen des Gerätes auf die Möbel übertragen werden, in die die Maschine eingebaut ist, muss vermieden werden, dass die Seitenwände und der Oberteil mit den Möbeln in Kontakt kommen, indem Sie einen Abstand von mindestens 2 mm lassen. Auch die Rückseite der Waschmaschine darf nicht die Rückwand berühren.

Falls der Einbauraum eine Höhe von 870 mm haben sollte, ist der Bausatz zur Erhöhung der Waschmaschine zu verwenden. Der Bausatz ist mittels des Ersatzteilservice erhältlich.

In Übereinstimmung mit den geltenden Sicherheitsvorschriften müssen die Öffnungen, die sich eventuell zwischen dem Fußboden und der Unterseite des Sockels sowie zwischen dem Fußboden und den Seitenwänden der Waschmaschine bilden, unbedingt geschlossen werden, sofern die Waschmaschine am Ende einer Möbellinie positioniert ist.

Das Abdecken der Öffnungen soll vermeiden, dass die unter Spannung stehenden Teile der elektrischen Anlage berührt werden können. Zum Entfernen der Abdeckungen ein Werkzeug und niemals die Hände benutzen.

Bei Nichtbeachtung der oben genannten Sicherheitsvorschriften übernimmt unser Unternehmen keinerlei Haftung.

Anbringen des Sockels

Der Sockel der Einbaumöbel muss entfernbar sein, um die Abwasserpumpe eventuell reinigen zu können.

In einigen Fällen, ist der Sockel der Einbaumöbel nicht an einem Stück bzw. ein einziges Teil, sondern einfach auf die Breite der Waschmaschine begrenzt, sodass der Möbelsockel mit 4 Schrauben am Waschmaschinensockel befestigt werden kann.

Hierzu die 4 auf dem Sockel markierten Bezugspunkte beachten (siehe Abb. 9-10-11).

Zum Anbringen des Möbelsockels niemals den Waschmaschinensockel entfernen oder umrüsten. Dieser muss absolut unversehrt und an der Waschmaschine befestigt bleiben.
