Tipo de produto	Máquina de lavar e secar
Marca	Smeg
Modelo	LSIA127
Capacidade de lavagem	7 kg
Capacidade de secagem	4 kg (algodão), 2 kg (sintéticos)
Velocidade máxima de centrifugação	1400 rpm
Dimensões (A x L x P)	Aproximadamente 850 x 600 x 585 mm (embutimento mín. 820 x 600 x 584 mm)
Peso	Aproximadamente 75 kg
Alimentação elétrica	230 V, 50 Hz
Programas	Eco 40-60, Algodão 20°C/40°C/60°C/90°C, Sintéticos 30°C/40°C, Delicados 30°C, Lã 30°C, Rápido 30°C, Enxaguar + Centrifugar, Centrifugar, Secagem normal/delicada, Clean
Funções	Pré-lavagem, Intensivo, Anti-amassamento, Enxaguar extra/Water plus, Flexi Time/Rápido, Início diferido, Proteção crianças, Secagem ajustável
Consumo de energia (ciclo Eco 40-60 7 kg)	1,02 kWh
Consumo de água (ciclo Eco 40-60 7 kg)	49 L
Visor	Ecrã digital
Segurança	Aquastop, Bloqueio crianças, Sistema anti-desequilíbrio, Abertura de emergência
Manutenção	Limpeza regular do filtro da bomba, do dispensador de detergente e do filtro de entrada de água
Reparabilidade	Peças sobressalentes disponíveis por 10 anos
Programa Clean	Limpeza periódica do circuito de secagem

Perguntas frequentes - LSIA127 SMEG

O que fazer se a máquina não ligar?

Verifique se a ficha está bem inserida na tomada, se a porta do vidro está bem fechada e se o botão Iniciar/Pausa foi pressionado.

Por que a água não está a entrar no tambor?

Verifique se a torneira de água está aberta, se os filtros da mangueira de alimentação não estão obstruídos e se a mangueira não está dobrada ou presa.

Como limpar a bomba de drenagem?

Desligue a máquina da tomada, remova a base inferior, desaperte a tampa da bomba (rode para a esquerda) e remova os corpos estranhos. Verifique se a roda gira livremente e depois aperte novamente a tampa.

Como ativar a proteção crianças?

Mantenha pressionado o botão Confirmação Opção e, dentro de 3 segundos, prima o botão Seleção Opção. O símbolo acende. Repita para desativar.

Como abrir a porta em caso de falha de energia?

Desligue a máquina e tire a ficha da tomada. Escoe a água pela mangueira de drenagem de emergência e depois puxe o gancho mecânico (lingüeta) para baixo para abrir a porta.

Por que a máquina vibra fortemente durante a centrifugação?

Verifique se a máquina está nivelada, se não está muito perto das paredes e se o grupo oscilante foi desbloqueado (os parafusos de transporte foram removidos).

Como usar o programa Clean?

Quando o símbolo Clean acender, verifique se o tambor está vazio, rode o seletor para a posição Clean e prima Iniciar/Pausa. O ciclo limpa o circuito de secagem.

Qual detergente usar?

Use um detergente de baixa espuma para máquina de lavar automática. Para cores, prefira um detergente sem branqueadores ópticos; para brancos, um detergente standard. Respeite as dosagens de acordo com a dureza da água e o grau de sujidade.

Como ajustar o inicio diferido?

Prima várias vezes o botão Início diferido para selecionar o número de horas após o qual o ciclo deve terminar. O visor indica a hora de fim. Para cancelar, coloque a 0.

O que significa o código de erro F08?

O código F08 indica um problema de abastecimento de água. Verifique a torneira de água, os filtros da mangueira de entrada e se a pressão está correta (0,05-0,9 MPa).

MANUAL DE UTILIZADOR LSIA127 SMEG

Programas

Temp. (°C)

Contrifugação máx. (rpm)

Carga máx. de lavagem (kg)

Carga máx. para secagem (kg)

Compartimentos da gaveta para detergentes

Opções

Descrição do programa de lavagem

Pré-lavagem

Lavagem

Amaclador

Pré-lavagem

Intensiva

Engomar fácil

Enoxagamento adicional

Rápida

Secagem após a lavagem, se selecionada

Roupas de algodias e coloridas

Roupas celocases celoricas porque sujas

20"

Máx.

7

4

√

√

√

√

√

√

√

√

Normal

Levagem a 30°C ensquamentos e centrifugação final a velocidade ao socotorada

Roupas celocases celoricas normalmente sujas

40"

Máx. 7-4

√

√

√

√

√

√

√

√

Normal

Levagem a 40°C, ensquamentos e centrifugação final a velocidade ao socotorada

Roupas de algodias com sujdoce normal que odom ser lavadas pinais a 30°C ou 40°C

Eco 40-50

Máx. 7-4

√

√

√

√

-

√

√

√

Normal

Levagem, ensquamentos e centrifugação final na velocidade selecionada

Roupas caixidas necessantes, normalmente sujas

60° Max. 7

4

√

√

√

√

√

√

√

√

Normal

Levagem a 60°C, ensquamentos e centrifugação final a velocidade ao socotorada

Roupas caixidas necessantes multa sujas

90°

Máx.

7

4

√

√

√

√

√

√

√

√

Normal

Levagem a 90°C, ensquamentos e centrifugação final a velocidade ao socotorada

La

Lavagem a maio

800

2

-

-

√

√

-

-

-

-

-

Levagem com água fito, ensquamentos e centrifugação final a velocidade selecionada

Roupas delicadas

Roupas pouco sujas

30°

600

2

-

-

√

√

-

-

-

-

-

Levagem a 30°C, ensquamentos e centrifugação final a velocidade ao socotorada

Enoxagamento e centrifugação

-

Máx. 7

-

-

-

√

-

-

√

-

√

-

Enoxagamento e apenas descarga, ou descarga e centrifugação final a velocidade selecionada

Descarga e centrifugação

-

Máx.

7

-

-

-

-

-

-

√

-

√

-

Apenas descarga ou descarga e centrifugação final a velocidade selecionada

Roupas sintéticas

Roupas pouco sujas

30°

1000

3,5

3,5

√

√

√

√

√

-

√

√

Delicada

Levagem a 30°C, ensquamentos e centrifugação final a velocidade ao socotorada

Roupas normalmente sujas

40°

1000

3,5

3,5

√

√

√

√

√

-

√

√

Delicada

Levagem a 40°C, ensquamentos e centrifugação final a velocidade ao socotorada

Tecidos mistos

Roupas de agedao e seminhas pentru sujas

30° Max.

3

3

√

√

√

√

√

√

√

√

Delicada

Levagem a 30°C, ensquamentos e centrifugação final a velocidade selecionada

Rápida

Roupas de agedao lovo ou dolcadas a reteascar

30°

600

2

-

-

√

√

-

-

-

-

-

Levagem a 30°C, ensquamentos e centrifugação final a velocidade seminchorada

Secagem

Dakada

60° Max.

3

-

-

-

-

-

-

-

-

-

-

Secagem delicada para roupas sintéticas e delicadas

Namai

90°

Máx.

4

-

-

-

-

-

-

-

-

-

-

Secagem normal para roupas de algodias

Clon

-

-

-

-

-

-

-

-

-

-

-

-

-

Cote do limpaza do circuito do secagem

√ Opto disponible

: Oppara que não potem ser adelacionadas simultaneamente

Code 1930029201

PROGRAMTABELL

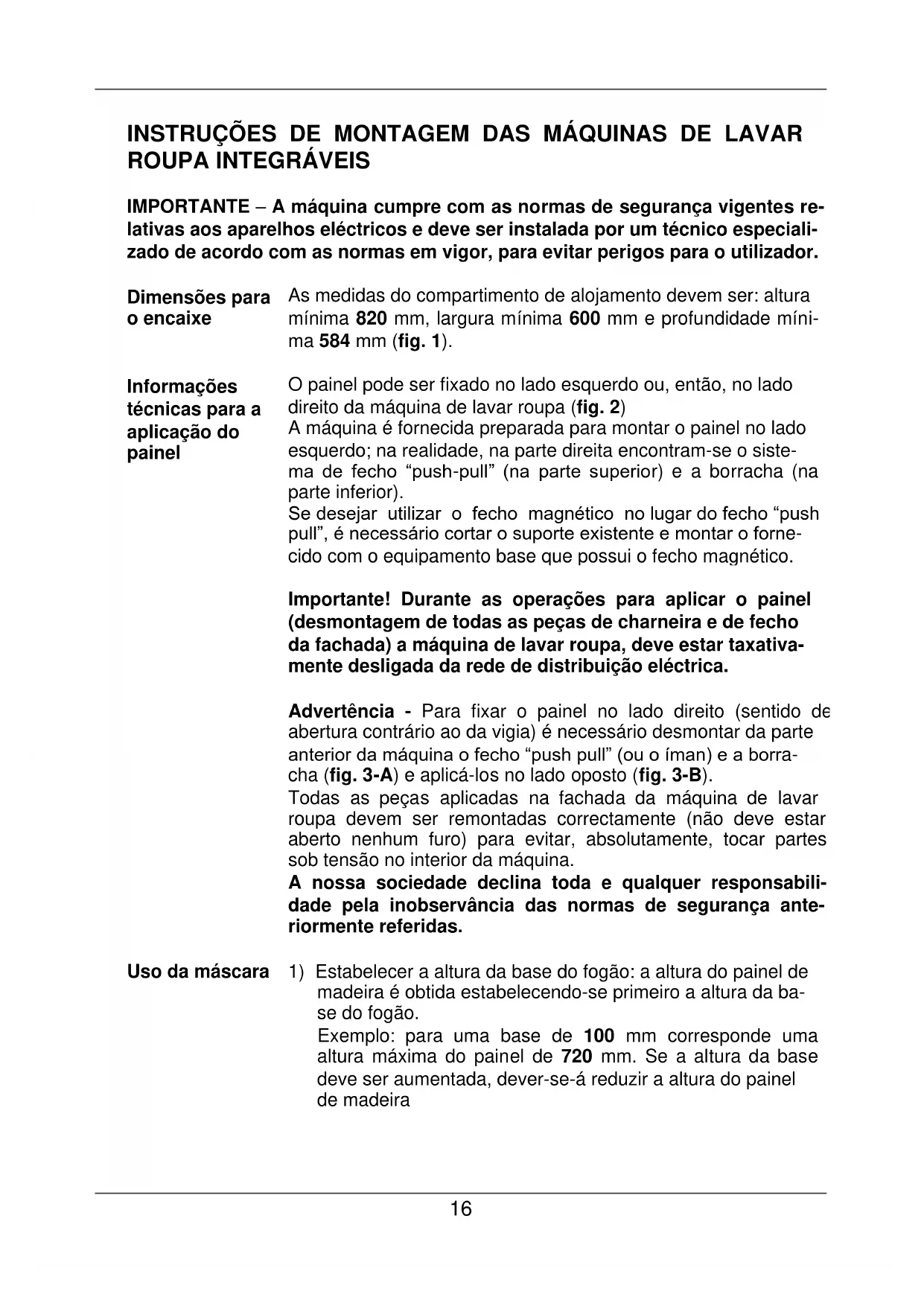

IMPORTANTE – A máquina cumpre com as normas de segurança vigentes relativas aos aparelhos eléctricos e deve ser instalada por um técnico especializado de acordo com as normas em vigor, para evitar perigos para o utilizador.

Dimensões para o encaixe

As medidas do compartimento de alojamento devem ser: altura mínima 820 mm, largura mínima 600 mm e profundidade mínima 584 mm (fig. 1).

Informações técnicas para a aplicação do painel

O painel pode ser fixado no lado esquerdo ou, então, no lado direito da máquina de lavar roupa (fig. 2)

A máquina é fornecida preparada para montar o painel no lado esquerdo; na realidade, na parte direita encontram-se o sistema de fecho “push-pull” (na parte superior) e a borracha (na parte inferior).

Se desejar utilizar o fecho magnético no lugar do fecho “push pull”, é necessário cortar o suporte existente e montar o fornecido com o equipamento base que possui o fecho magnético.

Importante! Durante as operações para aplicar o painel (desmontagem de todas as peças de charneira e de fecho da fachada) a máquina de lavar roupa, deve estar taxativamente desligada da rede de distribuição eléctrica.

Advertência - Para fixar o painel no lado direito (sentido de abertura contrário ao da vigia) é necessário desmontar da parte anterior da máquina o fecho “push pull” (ou o íman) e a borra-cha (fig. 3-A) e aplicá-los no lado oposto (fig. 3-B).

Todas as peças aplicadas na fachada da máquina de lavar roupa devem ser remontadas correctamente (não deve estar aberto nenhum furo) para evitar, absolutamente, tocar partes sob tensão no interior da máquina.

A nossa sociedade declina toda e qualquer responsabilidade pela inobservância das normas de segurança anteriormente referidas.

Uso da máscara

1) Estabelecer a altura da base do fogão: a altura do painel de madeira é obtida estabelecendo-se primeiro a altura da base do fogão.

Exemplo: para uma base de 100 mm corresponde uma altura máxima do painel de 720 mm. Se a altura da base deve ser aumentada, dever-se-á reduzir a altura do painel de madeira

	2) Colocar a máscara no lado interior do painel e fazer coincidir a altura da base estabelecida, com o lado inferior do próprio painel (fig. 4) com auxílio da escala graduada. A máscara deve estar centrada também no sentido horizontal, fazendo referência às linhas verticais marcadas nas extremidades.3) Depois de ter posicionado a máscara na posição correcta, traçar as posições dos seguintes furos, entrando com a ponta do lápis:furos para charneiras e para os parafusos de fixação das charneiras (fig.4)furo de passagem da chapa metálica (quando se deseja utilizar o fecho magnético), ou do gancho para o fecho “push pull” (fig.4, A – B)
Aplicação das peças no painel e fixação do painel	1) Efectuar furos no painel para a aplicação das charneiras (fig. 5), do gancho de fecho para o fecho “push pull” (fig. 5), ou da chapa metálica se desejar utilizar o fecho magnético (fig. 6) e dos furos de fixação das charneiras (fig. 6).2) A profundidade de 13 mm dos furos com diâmetro de 2 mm, para a fixação das charneiras e da chapa metálica para o íman, é válida para o painel de madeira maciça. Para o painel de madeira aglomerada perfurar somente o revestimento superior – fig. 6.3) Aparafusar as duas charneiras (fig. 7) ao painel4) Montar, no lado oposto das charneiras, o gancho de fecho para o fecho “push pull” ou a chapa metálica para o íman (fig.7)5) Fixar o painel da máquina de lavar roupa seguindo as instruções da fig.8.
Regulação das charneiras	Se o painel, uma vez aplicado à máquina de lavar roupa, se apresentar ligeiramente inclinado ou descentrado, em relação à parte anterior da máquina, é possível corrigir a sua posição agindo na parte amovível das charneiras (fig.9)
Localização do alojamento de encaixe	Introduzir a máquina de lavar roupa no compartimento de encaixe, girar os pés se for necessário, para nivelá-la no plano horizontal e bloqueá-los com a contraporca fornecida para o efeito. Se a máquina estiver equipada com pés de apoio traseiros reguláveis, consulte o manual de uso e manutenção. Para impedir que as vibrações do aparelho se transmitam aos móveis em que está inserido, deve-se evitar que as partes laterais e o plano superior entrem em contacto com os próprios móveis, acertando-se que reste uma abertura de pelo menos 2 mm. A parte traseira da máquina também deve permanecer distante da parede posterior.

Se o compartimento de encaixe possuir uma altura de 870 mm deve ser utilizado o kit para levantar a máquina de lavar roupa que pode ser comprado através do Serviço de Sobressalentes.

Todavia, para conformar-se às normas de segurança, é necessário fechar completamente as aberturas que eventualmente se formassem entre o pavimento e o lado inferior da base e entre o pavimento e as partes laterais da máquina quando a mesma está localizada no fim de uma bateria de móveis.

A cobertura deve impedir absolutamente de tocar nas partes do sistema eléctrico sob tensão e deve ser necessário o uso de uma ferramenta para retirá-la.

A nossa sociedade declina toda e qualquer responsabilidade pela inobservância das normas de segurança anteriormente referidas.

Aplicação da base

A base contínua dos móveis componíveis deverá ser removível para consentir a limpeza da bomba de descarga.

Em alguns casos, a base do móveis componíveis não é contínua, mas está limitada simplesmente à largura da máquina de lavar roupa. Neste caso, a base do móvel pode ser fixada à base da máquina de lavar roupa com 4 parafusos, respeitando as 4 marcas efectuadas na mesma (ver fig. 9-10-11).

A aplicação da base dos móveis deve prever a eliminação ou a modificação da base da máquina de lavar roupa, mas esta última, por motivos de segurança não pode ser retirada e deve ficar absolutamente intacta e fixada à máquina de lavar roupa.
