Typ produktu	Pralko-suszarka
Marka	Smeg
Model	LSIA127
Pojemność prania	7 kg
Pojemność suszenia	4 kg (bawełna), 2 kg (syntetyk)
Maksymalna prędkość wirowania	1400 obr/min
Wymiary (W x S x G)	Ok. 850 x 600 x 585 mm (wnęka min. 820 x 600 x 584 mm)
Waga	Ok. 75 kg
Zasilanie elektryczne	230 V, 50 Hz
Programy	Eco 40-60, Bawełna 20°C/40°C/60°C/90°C, Syntetyki 30°C/40°C, Delikatne 30°C, Wełna 30°C, Szybki 30°C, Płukanie + Wirowanie, Wirowanie, Suszenie normalne/delikatne, Clean
Funkcje	Pranie wstępne, Intensywny, Antyzagniatanie, Płukanie plus/Water plus, Flexi Time/Szybki, Opóźniony start, Blokada dzieci, Regulowane suszenie
Zużycie energii (cykl Eco 40-60 7 kg)	1,02 kWh
Zużycie wody (cykl Eco 40-60 7 kg)	49 L
Wyświetlacz	Ekran cyfrowy
Bezpieczeństwo	Aquastop, Blokada dzieci, System antywyważeniowy, Otwieranie awaryjne
Konserwacja	Regularne czyszczenie filtra pompy, pojemnika na detergent i filtra wlotowego
Możliwość naprawy	Części zamienne dostępne przez 10 lat
Program Clean	Okresowe czyszczenie obiegu suszenia

Często zadawane pytania - LSIA127 SMEG

Co zrobić, jeśli urządzenie nie uruchamia się?

Sprawdź, czy wtyczka jest dobrze włożona do gniazdka, czy drzwi są prawidłowo zamknięte i czy przycisk Start/Pauza został naciśnięty.

Dlaczego woda nie dostaje się do bębna?

Sprawdź, czy kran jest otwarty, czy filtry węża zasilającego nie są zatkane i czy wąż nie jest zagięty lub zablokowany.

Jak wyczyścić pompę spustową?

Odłącz urządzenie, zdejmij dolną podstawę, odkręć pokrywę pompy (kręć w lewo) i usuń obce przedmioty. Sprawdź, czy wirnik obraca się swobodnie, a następnie przykręć pokrywę.

Jak włączyć blokadę dzieci?

Przytrzymaj przycisk Potwierdzenie opcji a następnie w ciągu 3 sekund naciśnij przycisk Wybór opcji. Symbol się zaświeci. Powtórz, aby wyłączyć.

Jak otworzyć drzwi w przypadku awarii zasilania?

Wyłącz urządzenie i odłącz je. Spuść wodę przez wąż spustowy awaryjny, a następnie pociągnij mechaniczny zaczep (języczek) w dół, aby otworzyć drzwi.

Dlaczego urządzenie silnie wibruje podczas wirowania?

Sprawdź, czy urządzenie jest wypoziomowane, czy nie jest zbyt blisko ścian i czy zespół wahliwy został odblokowany (śruby transportowe usunięte).

Jak korzystać z programu Clean?

Gdy symbol Clean się zaświeci, sprawdź, czy bęben jest pusty, obróć selektor na pozycję Clean i naciśnij Start/Pauza. Cykl czyści obieg suszenia.

Jaki detergent stosować?

Użyj detergentu niskopieniącego do automatycznych pralek. Do kolorów preferuj detergent bez optycznych rozjaśniaczy; do bieli standardowy detergent. Przestrzegaj dawek w zależności od twardości wody i stopnia zabrudzenia.

Jak ustawić opóźniony start?

Naciśnij kilkakrotnie przycisk Opóźniony start, aby wybrać liczbę godzin, po której cykl ma się zakończyć. Wyświetlacz pokaże godzinę zakończenia. Aby anulować, ustaw na 0.

Co oznacza kod błędu F08?

Kod F08 wskazuje na problem z dopływem wody. Sprawdź kran, filtry węża dopływowego i czy ciśnienie jest prawidłowe (0,05-0,9 MPa).

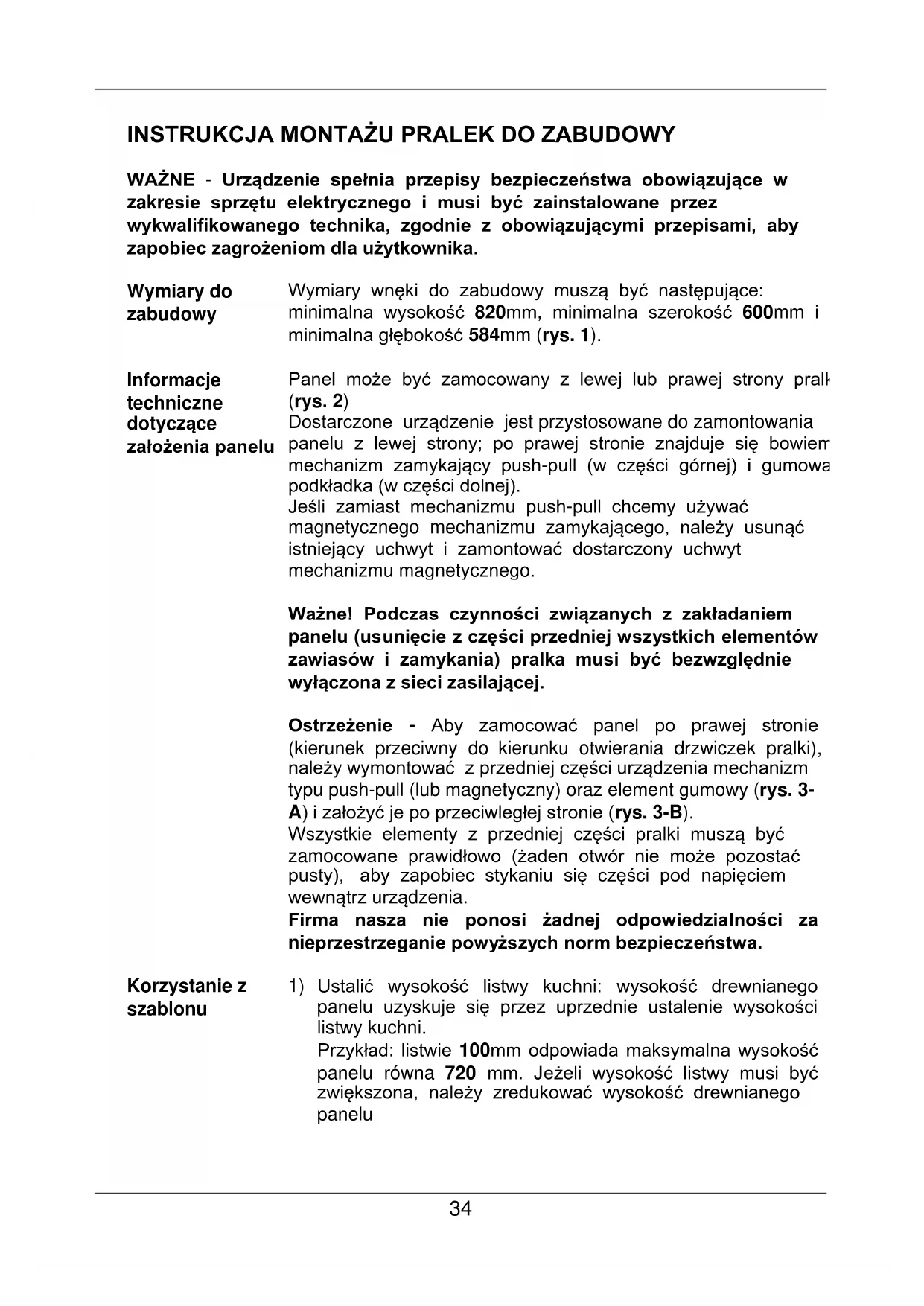

INSTRUKCJA OBSŁUGI LSIA127 SMEG

WAŻNE - Urządzenie spełnia przepisy bezpieczeństwa obowiązujące w zakresie sprzętu elektrycznego i musi być zainstalowane przez wykwalifikowanego technika, zgodnie z obowiązującymi przepisami, aby zapobiec zagrożeniom dla użytkownika.

Wymiary do zabudowy

Wymiary wnęki do zabudowy muszą być następujące: minimalna wysokość 820mm, minimalna szerokość 600mm i minimalna głębokość 584mm (rys. 1).

Informacje techniczne dotyczące założenia panelu

Panel może być zamocowany z lewej lub prawej strony pralk (rys. 2)

Dostarczone urządzenie jest przystosowane do zamontowania panelu z lewej strony; po prawej stronie znajduje się bowiem mechanizm zamykający push-pull (w części górnej) i gumowa podkładka (w części dolnej).

Jeśli zamiast mechanizmu push-pull chcemy używać magnetycznego mechanizmu zamykającego, należy usunąć istniejący uchwyt i zamontować dostarczony uchwyt mechanizmu magnetycznego.

Ważne! Podczas czynności związanych z zakładaniem panelu (usunięcie z części przedniej wszystkich elementów zawiasów i zamykania) pralka musi być bezwzględnie wyłączona z sieci zasilającej.

Ostrzeżenie - Aby zamocować panel po prawej stronie (kierunek przeciwny do kierunku otwierania drzwiczek pralki), należy wymontować z przedniej części urządzenia mechanizm typu push-pull (lub magnetyczny) oraz element gumowy (rys. 3-A) i założyć je po przeciwległej stronie (rys. 3-B).

Wszystkie elementy z przedniej części pralki muszą być zamocowane prawidłowo (żaden otwór nie może pozostać pusty), aby zapobiec stykaniu się części pod napięciem wewnątrz urządzenia.

Firma nasza nie ponosi żadnej odpowiedzialności za nieprzestrzeganie powyższych norm bezpieczeństwa.

Korzystanie z szablonu

1) Ustalić wysokość listwy kuchni: wysokość drewnianego panelu uzyskuje się przez uprzednie ustalenie wysokości listwy kuchni.

Przykład: listwie 100mm odpowiada maksymalna wysokość panelu równa 720 mm. Jeżeli wysokość listwy musi być zwiększona, należy zredukować wysokość drewnianego panelu

	2) Umieścić szablon na wewnętrznej stronie panelu i przy pomocy podziałki dopasować ustaloną wysokość listwy do dolnej części tegoż panelu (rys. 4). Szablon musi być wypośrodkowany również w kierunku poziomym w oparciu o linie pionowe zaznaczone na końcach.3) Po umieszczeniu szablonu w prawidłowym położeniu wyznaczyć położenie następujących otworów, wsuwając w nie końcówkę ołówka:otwory do zawiasów i do śrub mocujących zawiasy (rys. 4)otwór na płytkę metalową (jeśli chcemy używać magnetyczny mechanizm zamykania) lub zaczep do mechanizmu push pull (rys. 4, A - B)
Zamocowanie detali na panelu i zamocowanie panelu	1) Wywiercić na panelu otwory do założenia zawiasów (rys. 5), zaczepu mechanizmu push pull (rys. 5) lub metalowej płytki, jeśli chcemy używać mechanizmu zamykania magnetycznego, (rys. 6) oraz otwory do mocowania zawiasów (rys. 6).2) Głębokość 13 mm i średnica 2mm otworów do mocowania zawiasów i płytki metalowej na magnes obowiązują dla panelu z litego drewna. W przypadku płyty wiórowej wywiercić tylko górną okładzinę (rys. 6).3) Przykręcić do panelu dwa zawiasy (rys. 7)4) Zamocować po stronie przeciwnej zaczep dla mechanizmu zamykania push pull lub metalową płytkę dla magnesu (rys. 7)5) Zamocować panel do pralki zgodnie z instrukcjami (rys. 8).
Regulacja zawiasów	Jeśli po przymocowaniu do pralki panel byłby lekko przechylony lub przesunięty względem przedniej części, można to poprawić, regulując ruchomą część zawiasów (rys. 9).
Pozycjonowanie w miejscu zabudowy	Umieścić pralkę we wnęce dla niej przeznaczonej, obrócić nóżki, aby ją wypoziomować i zamocować je odnośnymi nakrętkami. W przypadku regulowanych nóżek tylnych skonsultować instrukcję obsługi i konserwacji.Żeby zapobiec przekazywaniu wibracji pralki do mebli, między którymi została zainstalowana, należy uniemożliwić, aby boki i górna powierzchnia stykały się z tymiż meblami, upewniając się, że pozostanie prześwit rzędu co najmniej 2mm. Również tylna część urządzenia nie może dotykać tylnej ściany. Jeśli wnęka ma wysokość 870 mm, musi zostać zastosowany zestaw podwyższający pralkę, który można nabyć za pośrednictwem Ośrodka Serwisowego.W celu spełnienia norm bezpieczeństwa należy w każdym razie całkowicie zamknąć otwory, które mogłyby powstać między podłogą i dolną częścią listwy oraz po bokach urządzenia, jeżeli

pralka została umieszczone na końcu danego ciągu mebli.

Osłona musi bezwzględnie zapobiegać stykaniu części instalacji elektrycznej pod napięciem i musi wymagać użycia narzędzi do jej usunięcia.

Firma nasza nie ponosi żadnej odpowiedzialności za nieprzestrzeganie powyższych norm bezpieczeństwa.

Zakładanie listwy

Ciągła listwa zestawu mebli kuchennych musi być wyjmowana w celu umożliwiaenia ewentualnego czyszczenia pompy spustowej.

W niektórych przypadkach listwa zestawu mebli kuchennych nie jest ciągła, lecz jest po prostu ograniczona do szerokość pralki. W przypadku takim listwa mebla może być zamocowana do listwy pralki 4 śrubami, przestrzegając 4 punktów odniesienia na niej umieszczonych (patrz rys. 9-10-11).

Założenie listwy mebli nie musi przewidywać eliminacji lub modyfikacji listwy pralki, lecz ta ostatnia ze względów bezpieczeństwa nie może zostać usunięta oraz musi pozostać nienaruszona i zamocowana do pralki.
