Code 19392029201PROGRAMTABELL Program Temp. (°C) Max. centrifu- gering (varv/minut) Max. tvättmängd (kg) Max. tork- tumlings- mängd (kg) Förtvätt Huvud- tvätt Sköljmedel Förtvätt Intensiv Skrynkel- fritt Extra- sköljning Snabb Torktumling efter tvättning (tillval) Beskrivning av tvättprogram Vittvätt och kulörtvätt Lätt smutsad fintvätt/kulörtvätt 20° Max.

Normal Tvättning på 20 °C sköljning och slutcentrifugering på valt centrifugeringsvarvtal Normalt smutsad fintvätt/kulörtvätt 40° Max. 7 4

Normal Tvättning på 40 °C, sköljning och slutcentrifugering på valt centrifugeringsvarvtal Normalt smutsig bomullstvätt, förklarad tvättbar vid 60°C eller 40°C tillsammans Eco 40-60 Max.

Normal Tvättar, sköljer och centrifugerar vid vald hastighet Normalt smutsad slitstark kulörtvätt 60° Max. 7 4

Normal Tvättning på 60 °C, sköljning och slutcentrifugering på valt centrifugeringsvarvtal Hårt smutsad slitstark kulörtvätt 90° Max. 7 4

Normal Tvättning på 90 °C, sköljning och slutcentrifugering på valt centrifugeringsvarvtal Ylle Handtvätt 800 2

Kalltvätt, sköljning och slutcentrifugering på valt centrifugeringsvarvtal Fintvätt Lätt smutsade plagg 30° 600 2

Tvättning på 30 °C, sköljning och slutcentrifugering på valt centrifugeringsvarvtal Sköljning och centrifugering

Sköljning och endast tömning, eller tömning och slutcentrifugering på valt centrifugeringsvarvtal Tömning och centrifugering

Endast tömning, eller tömning och slutcentrifugering på valt centrifugeringsvarvtal Syntettvätt Lätt smutsade plagg 30° 1000 3,5 3,5

Skonsam Tvättning på 30 °C, sköljning och slutcentrifugering på valt centrifugeringsvarvtal Normalt smutsade plagg 40° 1000 3,5 3,5

Skonsam Tvättning på 40 °C, sköljning och slutcentrifugering på valt centrifugeringsvarvtal Blandad tvätt Lätt smutsad vittvätt/syntettvätt 30° Max.

Skonsam Tvättning på 30 °C, sköljning och slutcentrifugering på valt centrifugeringsvarvtal Snabb Uppfräschning av lätt smutsad vittvätt eller fintvätt 30°

Tvättning på 30 °C, sköljning och slutcentrifugering på valt centrifugeringsvarvtal Torktumling Skonsam 60° Max.

Skonsam torktumling för syntettvätt och fintvätt Normal 90° Max.

- - - - - - - - - Normal torktumling för vittvätt Clean

- - - - - - - - - - Rengöringsprogram för torktumlingssystem

Funktionen går att välja : Funktioner som inte kan väljas samtidigt Tvättmedelslådans fack Funktioner Code 19392029201ВЫБОР ПРОГРАММ

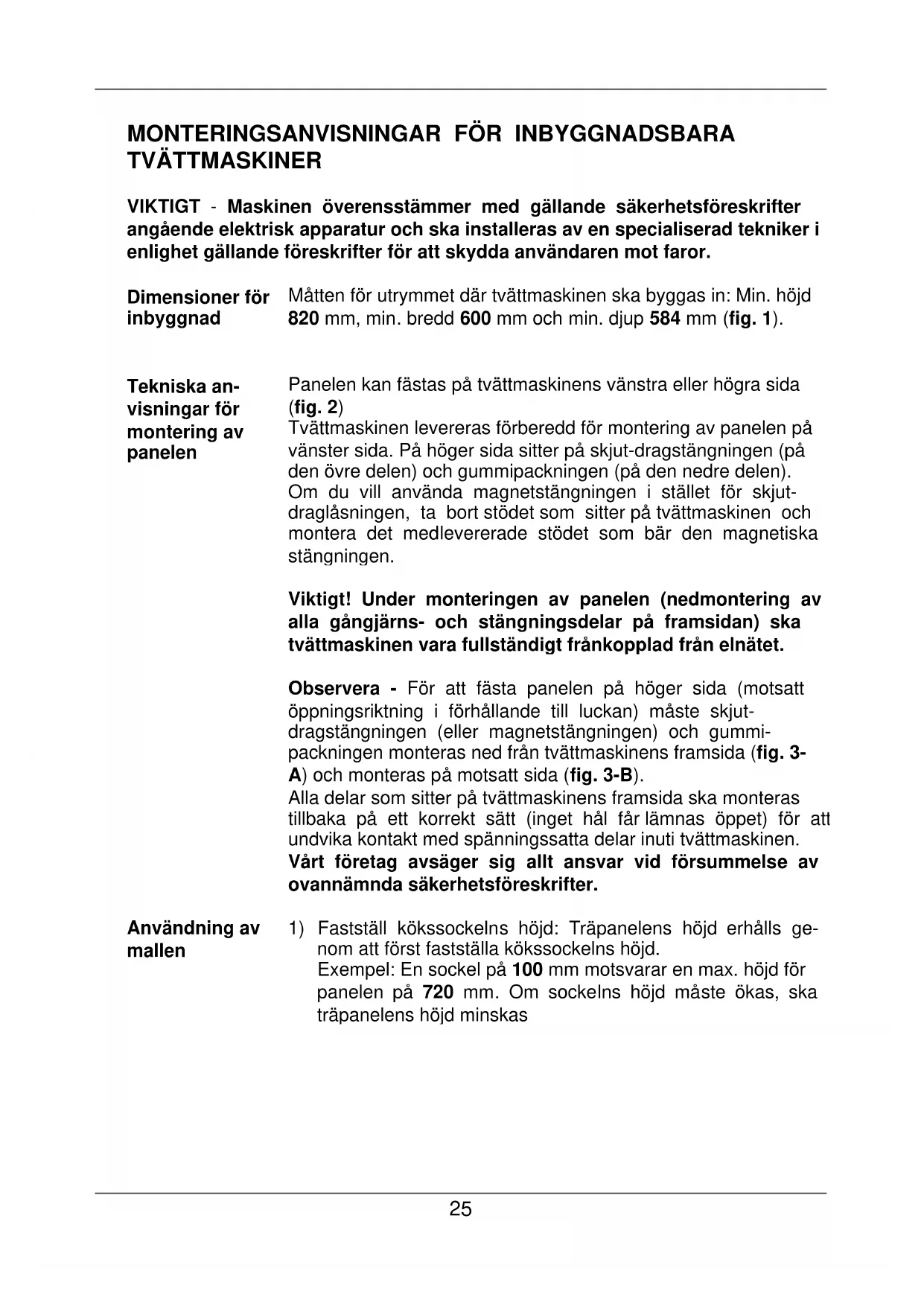

TVÄTTMASKINER VIKTIGT - Maskinen överensstämmer med gällande säkerhetsföreskrifter angående elektrisk apparatur och ska installeras av en specialiserad tekniker i enlighet gällande föreskrifter för att skydda användaren mot faror. Dimensioner för inbyggnad

Måtten för utrymmet där tvättmaskinen ska byggas in: Min. höjd 820 mm, min. bredd 600 mm och min. djup 584 mm (fig. 1).

Tekniska an- visningar för montering av panelen Panelen kan fästas på tvättmaskinens vänstra eller högra sida (fig. 2) Tvättmaskinen levereras förberedd för montering av panelen på vänster sida. På höger sida sitter på skjut-dragstängningen (på den övre delen) och gummipackningen (på den nedre delen). Om du vill använda magnetstängningen i stället för skjut- draglåsningen, ta bort stödet som sitter på tvättmaskinen och montera det medlevererade stödet som bär den magnetiska stängningen.

Viktigt! Under monteringen av panelen (nedmontering av alla gångjärns- och stängningsdelar på framsidan) ska tvättmaskinen vara fullständigt frånkopplad från elnätet.

Observera - För att fästa panelen på höger sida (motsatt öppningsriktning i förhållande till luckan) måste skjut- dragstängningen (eller magnetstängningen) och gummi- packningen monteras ned från tvättmaskinens framsida (fig. 3- A) och monteras på motsatt sida (fig. 3-B). Alla delar som sitter på tvättmaskinens framsida ska monteras tillbaka på ett korrekt sätt (inget hål får lämnas öppet) för att undvika kontakt med spänningssatta delar inuti tvättmaskinen. Vårt företag avsäger sig allt ansvar vid försummelse av ovannämnda säkerhetsföreskrifter.

Användning av mallen

1) Fastställ kökssockelns höjd: Träpanelens höjd erhålls ge-

nom att först fastställa kökssockelns höjd. Exempel: En sockel på 100 mm motsvarar en max. höjd för panelen på 720 mm. Om sockelns höjd måste ökas, ska träpanelens höjd minskas26

2) Lägg mallen på panelens insida och se till att

sockelns fastställda höjd sammanfaller med panelens nedre sida (fig. 4) med hjälp av den graderade ska- lan. Mallen ska även centreras i horisontell riktning, se de vertikala linjerna som är markerade i ändarna.

3) Efter att mallen har placerats i korrekt läge, ska

följande hål markeras genom att sticka igenom mallen med spetsen på en blyertspenna:

Hål för gångjärnen och gångjärnens fästskruvar (fig. 4). Hål för fastsättning av metallplattan (om du före- drar att använda den magnetiska stängningen) eller haken för skjut-dragstängningen (fig. 4, A -

Montering av kom- ponenter på panelen och fastsättning av panelen

1) Borra hål i panelen för att montera gångjärnen (fig. 5)

för skjut-dragstängningens stängningshake (fig. 5), eller metallplattan om du föredrar att använda den magnetiska stängningen (fig. 6) och hålen för fastsättning av gångjärnen (fig. 6).

2) Djupet på 13 mm och diametern på 2 mm för

gångjärnens fastsättningshål och magnetens metallplatta gäller för paneler av massivt trä. För panel av spånplatta ska endast den övre be- läggningen borras igenom – fig. 6.

3) Skruva fast de två gångjärnen på panelen (fig. 7).

4) Montera stängningshaken för skjut-dragstängningen

(eller metallplattan för magneten) på motsatt sida i förhållande till gångjärnen (fig. 7).

5) Fäst panelen på tvättmaskinen genom att följa an-

Justering av gång- järnen Om panelen är något skev eller inte centrerad i förhållande till tvättmaskinens framsida efter att den har monterats på tvättmaskinen, kan panelens läge justeras med den rörliga delen på gångjärnen (fig. 9).

Placering i in- byggnadsutrymmet Sätt in tvättmaskin i inbyggnadsutrymmet. Vrid på stödbenen (om det är nödvändigt) för att nivellera tvättmaskinen på det horisontella planet och lås stödfötter- na med den därtill avsedda låsmuttern. Om maskinen är försedd med bakre justerfötter, se bruks- och underhåll- sanvisningen. För att förhindra att vibrationer överförs från tvättmaskinen till köksmöblerna där tvättmaskinen är inbyggd, ska man undvika att sidostyckena och det övre planet kommer i kontakt med köksmöblerna. Kontrollera att det finns ett mellanrum på minst 2 mm runt tvättmaskinen. Det ska27 även finnas ett utrymme mellan tvättmaskinens bakstycke och den bakre väggen. Om inbyggnadsutrymmet har en höjd på 870 mm ska en sats för att höja tvättmaskinen användas. Denna sats kan inhandlas från reservdelsavdelningen. För att respektera gällande säkerhetsföreskrifter är det dessutom nödvändigt att stänga öppningarna fullständigt som kan bildas mellan golvet och maskinens sidostycken när tvättmaskinen placeras i slutet av en rad med köksmö- bler. Övertäckningen ska göra det omöjligt att komma i kon- takt med spänningssatta delar på elsystemet, och det ska krävas ett verktyg för att ta bort övertäckningen. Vårt företag avsäger sig allt ansvar vid försummelse av ovannämnda säkerhetsföreskrifter.

Kontinuerlig sockel för kombimöbler ska kunna tas bort för eventuell rengöring av avloppspumpen. I vissa fall är inte sockeln för kombimöbler kontinuerlig och sträcker sig endast över tvättmaskinens bredd. I detta fall kan möbelns sockel fästas på tvättmaskinens sockel med 4 skruvar. Ta hänsyn till de 4 markeringarna på sockeln (se fig. 9-10-11). Vid montering av möbelsockeln får inte tvättmaskinens sockel tas bort eller modifieras. Av säkerhetsskäl får inte tvättmaskinens sockel tas bort och måste förbli hel och fastsatt på tvättmaskinen.28
