MANUAL DE UTILIZADOR LBI147 SMEG

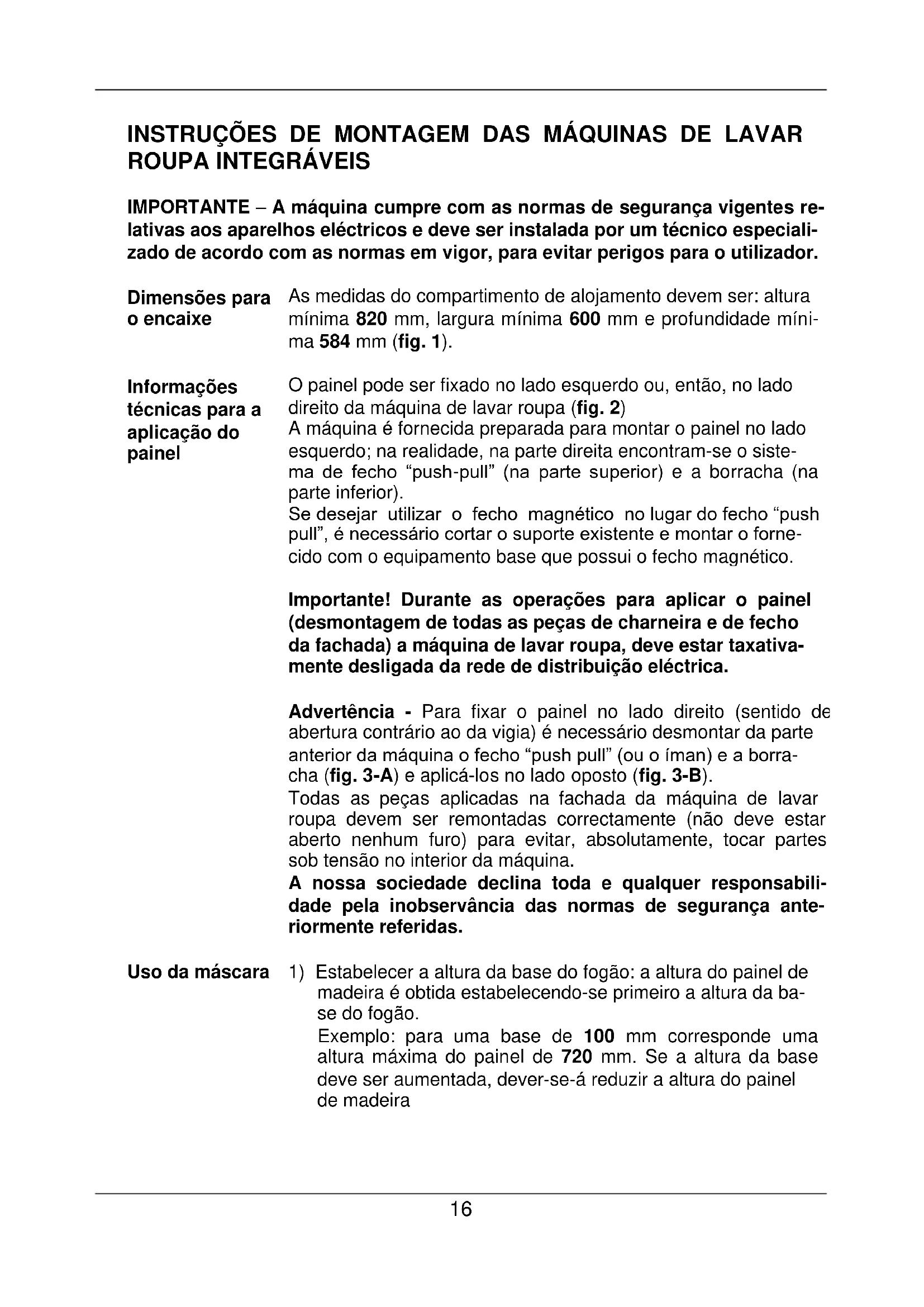

IMPORTANTE – A máquina cumpre com as normas de segurança vigentes re- lativas aos aparelhos eléctricos e deve ser instalada por um técnico especiali- zado de acordo com as normas em vigor, para evitar perigos para o utilizador. Dimensões para o encaixe

As medidas do compartimento de alojamento devem ser: altura mínima 820 mm, largura mínima 600 mm e profundidade míni- ma 584 mm (fig. 1).

Informações técnicas para a aplicação do painel O painel pode ser fixado no lado esquerdo ou, então, no lado direito da máquina de lavar roupa (fig. 2) A máquina é fornecida preparada para montar o painel no lado esquerdo; na realidade, na parte direita encontram-se o siste- ma de fecho “push-pull” (na parte superior) e a borracha (na parte inferior). Se desejar utilizar o fecho magnético no lugar do fecho “push pull”, é necessário cortar o suporte existente e montar o forne- cido com o equipamento base que possui o fecho magnético.

Importante! Durante as operações para aplicar o painel (desmontagem de todas as peças de charneira e de fecho da fachada) a máquina de lavar roupa, deve estar taxativa- mente desligada da rede de distribuição eléctrica.

Advertência - Para fixar o painel no lado direito (sentido de abertura contrário ao da vigia) é necessário desmontar da parte anterior da máquina o fecho “push pull” (ou o íman) e a borra- cha (fig. 3-A) e aplicá-los no lado oposto (fig. 3-B). Todas as peças aplicadas na fachada da máquina de lavar roupa devem ser remontadas correctamente (não deve estar aberto nenhum furo) para evitar, absolutamente, tocar partes sob tensão no interior da máquina. A nossa sociedade declina toda e qualquer responsabili- dade pela inobservância das normas de segurança ante- riormente referidas.

1) Estabelecer a altura da base do fogão: a altura do painel de

madeira é obtida estabelecendo-se primeiro a altura da ba- se do fogão. Exemplo: para uma base de 100 mm corresponde uma altura máxima do painel de 720 mm. Se a altura da base deve ser aumentada, dever-se-á reduzir a altura do painel de madeira17

cidir a altura da base estabelecida, com o lado inferior do próprio painel (fig. 4) com auxílio da escala graduada. A máscara deve estar centrada também no sentido horizon- tal, fazendo referência às linhas verticais marcadas nas extremidades.

3) Depois de ter posicionado a máscara na posição correcta,

traçar as posições dos seguintes furos, entrando com a ponta do lápis:

furos para charneiras e para os parafusos de fixação das charneiras (fig.4) furo de passagem da chapa metálica (quando se de- seja utilizar o fecho magnético), ou do gancho para o fecho “push pull” (fig.4, A – B)

Aplicação das peças no painel e fixação do painel

1) Efectuar furos no painel para a aplicação das charneiras

(fig. 5), do gancho de fecho para o fecho “push pull” (fig. 5), ou da chapa metálica se desejar utilizar o fecho mag- nético (fig. 6) e dos furos de fixação das charneiras (fig. 6).

2) A profundidade de 13 mm dos furos com diâmetro de 2

mm, para a fixação das charneiras e da chapa metálica para o íman, é válida para o painel de madeira maciça. Para o painel de madeira aglomerada perfurar somente o revestimento superior – fig. 6.

para o fecho “push pull” ou a chapa metálica para o íman (fig.7)

5) Fixar o painel da máquina de lavar roupa seguindo as in-

Regulação das charneiras Se o painel, uma vez aplicado à máquina de lavar roupa, se apresentar ligeiramente inclinado ou descentrado, em relação à parte anterior da máquina, é possível corrigir a sua posição agindo na parte amovível das charneiras (fig.9)

Localização do alojamento de encaixe Introduzir a máquina de lavar roupa no compartimento de en- caixe, girar os pés se for necessário, para nivelá-la no plano horizontal e bloqueá-los com a contraporca fornecida para o efeito. Se a máquina estiver equipada com pés de apoio trasei- ros reguláveis, consulte o manual de uso e manutenção. Para impedir que as vibrações do aparelho se transmitam aos móveis em que está inserido, deve-se evitar que as partes late- rais e o plano superior entrem em contacto com os próprios móveis, acertando-se que reste uma abertura de pelo me- nos 2 mm. A parte traseira da máquina também deve perma- necer distante da parede posterior.18 Se o compartimento de encaixe possuir uma altura de 870 mm deve ser utilizado o kit para levantar a máquina de la- var roupa que pode ser comprado através do Serviço de Sobressalentes. Todavia, para conformar-se às normas de segurança, é ne- cessário fechar completamente as aberturas que eventualmen- te se formassem entre o pavimento e o lado inferior da base e entre o pavimento e as partes laterais da máquina quando a mesma está localizada no fim de uma bateria de móveis. A cobertura deve impedir absolutamente de tocar nas par- tes do sistema eléctrico sob tensão e deve ser necessário o uso de uma ferramenta para retirá-la. A nossa sociedade declina toda e qualquer responsabili- dade pela inobservância das normas de segurança ante- riormente referidas.

A base contínua dos móveis componíveis deverá ser removível para consentir a limpeza da bomba de descarga. Em alguns casos, a base do móveis componíveis não é con- tínua, mas está limitada simplesmente à largura da máquina de lavar roupa. Neste caso, a base do móvel pode ser fixada à base da máquina de lavar roupa com 4 parafusos, respeitando as 4 marcas efectuadas na mesma (ver fig. 9-10-11). A aplicação da base dos móveis deve prever a eliminação ou a modificação da base da máquina de lavar roupa, mas esta última, por motivos de segurança não pode ser retira- da e deve ficar absolutamente intacta e fixada à máquina de lavar roupa.19

Lavagem, enxaguamentos e centrifugação final na velocidade selecionada Sintéticas Prendas a refrescar / 20° 1000 3,5

Lavagem com água fria ou a 20°C, enxaguamentos e centrifugação final à velocidade seleccionada Roupas delicadas coloridas normalmente sujas 30° / 40° Máx. 7

Lavagem a 30° ou a 40°C, enxaguamentos e centrifugação final à velocidade seleccionada Roupas coloridas resistentes normalmente sujas 60° Máx. 7

Lavagem a 60°C, enxaguamentos e centrifugação final à velocidade seleccionada Roupas coloridas resistentes muito sujas 90° Máx. 7

Lavagem a 90°C, enxaguamentos e centrifugação final à velocidade seleccionada Eco 40-60 Roupas de algodão com sujidade normal que podem ser lavadas juntas a 60 °C ou 40 °C - Máx. 7

Lavagem, enxaguamentos e centrifugação final na velocidade selecionada Roupas sintéticas Roupas a refrescar / 20° 1000 3,5

Lavagem com água fria ou a 20°C, enxaguamentos e centrifugação final à velocidade seleccionada Roupas pouco sujas 30° / 40° 1000 3,5

Lavagem a 30° ou a 40°C, enxaguamentos e centrifugação final à velocidade seleccionada Roupas normalmente sujas 60° 1000 3,5

Lavagem a 60°C, enxaguamentos e centrifugação final à velocidade seleccionada Roupas delicadas/Silk Roupas a refrescar / 20° 600 2 -

Lavagem com água fria ou a 20°C, enxaguamentos e centrifugação final à velocidade seleccionada Roupas pouco sujas 30° / 40° 600 2 -

Lavagem a 30° ou a 40°C, enxaguamentos e centrifugação final à velocidade seleccionada Lã Roupas a refrescar / 20° 800 2 -

Lavagem com água fria ou a 20°C, enxaguamentos e centrifugação final à velocidade seleccionada Roupas pouco sujas 30° / 40° 800 2 -

Lavagem a 30° ou a 40°C, enxaguamentos e centrifugação final à velocidade seleccionada - Máx. 7 - -

Enxaguamento e apenas descarga, ou descarga e centrifugação final à velocidade seleccionada - Máx. 7 - - - - -

Lavagem com água fria → 30°C, enxaguamentos e centrifugação final à velocidade seleccionada Noite expurgo Roupas a refrescar / 20° 1000 3

Lavagem sossegado com água fria → 20°C (buzina off), enxaguamentos e centrifugação final à velocidade seleccionada Roupas pouco sujas 30° / 40° 1000 3

Lavagem sossegado a 30°/ 40°C (buzina off), enxaguamentos e centrifugação final à velocidade seleccionada Roupas normalmente sujas 60° 1000 3

Lavagem sossegado a 60°C (buzina off), enxaguamentos e centrifugação final à velocidade seleccionada Amaciador - 1000 3,5 - -

Enxaguamento e apenas descarga, ou descarga e centrifugação final à velocidade seleccionada Lavagem à mão Roupas a refrescar 800 2 -

Lavagem com água fria , enxaguamentos e centrifugação final à velocidade seleccionada Camisas / Trabalho Roupas a refrescar / 20° 800 2 -

Lavagem com água fria ou a 20°C, enxaguamentos e centrifugação final à velocidade seleccionada Roupas pouco sujas 30° / 40° 800 2 -

Lavagem a 30° ou a 40°C, enxaguamentos e centrifugação final à velocidade seleccionada Jeans Roupas a refrescar / 20° 800 2 -

Lavagem com água fria ou a 20°C, enxaguamentos e centrifugação final à velocidade seleccionada Roupas pouco sujas 30° / 40° 800 2 -

Lavagem a 30° ou a 40°C, enxaguamentos e centrifugação final à velocidade seleccionada Sport Roupas a refrescar / 20° 800 2 -

Lavagem com água fria ou a 20°C, enxaguamentos e centrifugação final à velocidade seleccionada Roupas pouco sujas 30° / 40° 800 2 -

Lavagem a 30° ou a 40°C, enxaguamentos e centrifugação final à velocidade seleccionada Tecidos mistos Roupas de algodão e sintéticas a refrescar / 20° Máx. 3

Lavagem com água fria ou a 20°C, enxaguamentos e centrifugação final à velocidade seleccionada Roupas de algodão e sintéticas pouco sujas 30° / 40° Máx. 3

Lavagem a 30° ou a 40°C, enxaguamentos e centrifugação final à velocidade seleccionada
