MANUALE UTENTE LBI147 SMEG

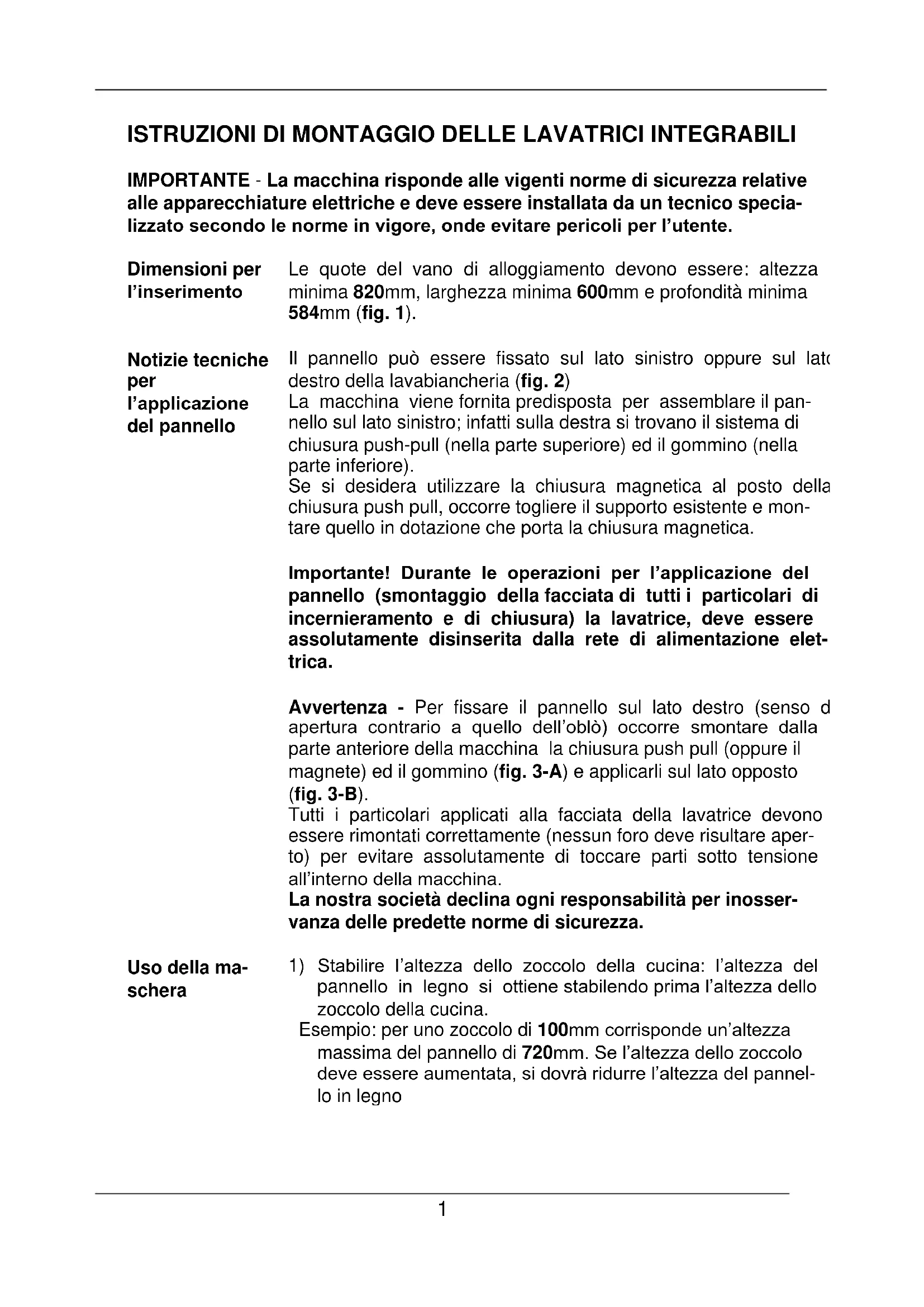

IMPORTANTE - La macchina risponde alle vigenti norme di sicurezza relative alle apparecchiature elettriche e deve essere installata da un tecnico specia- lizzato secondo le norme in vigore, onde evitare pericoli per l’utente. Dimensioni per l’inserimento

Le quote del vano di alloggiamento devono essere: altezza minima 820mm, larghezza minima 600mm e profondità minima 584mm (fig. 1).

Notizie tecniche per l’applicazione del pannello Il pannello può essere fissato sul lato sinistro oppure sul lato destro della lavabiancheria (fig. 2) La macchina viene fornita predisposta per assemblare il pan- nello sul lato sinistro; infatti sulla destra si trovano il sistema di chiusura push-pull (nella parte superiore) ed il gommino (nella parte inferiore). Se si desidera utilizzare la chiusura magnetica al posto della chiusura push pull, occorre togliere il supporto esistente e mon- tare quello in dotazione che porta la chiusura magnetica.

Importante! Durante le operazioni per l’applicazione del pannello (smontaggio della facciata di tutti i particolari di incernieramento e di chiusura) la lavatrice, deve essere assolutamente disinserita dalla rete di alimentazione elet- trica.

Avvertenza - Per fissare il pannello sul lato destro (senso di apertura contrario a quello dell’oblò) occorre smontare dalla parte anteriore della macchina la chiusura push pull (oppure il magnete) ed il gommino (fig. 3-A) e applicarli sul lato opposto (fig. 3-B). Tutti i particolari applicati alla facciata della lavatrice devono essere rimontati correttamente (nessun foro deve risultare aper- to) per evitare assolutamente di toccare parti sotto tensione all’interno della macchina. La nostra società declina ogni responsabilità per inosser- vanza delle predette norme di sicurezza.

Uso della ma- schera

1) Stabilire l’altezza dello zoccolo della cucina: l’altezza del

pannello in legno si ottiene stabilendo prima l’altezza dello zoccolo della cucina. Esempio: per uno zoccolo di 100mm corrisponde un’altezza massima del pannello di 720mm. Se l’altezza dello zoccolo deve essere aumentata, si dovrà ridurre l’altezza del pannel- lo in legno2

2) Posizionare la maschera nel lato interno del pannello e far

coincidere l’altezza dello zoccolo stabilita, con il lato inferio- re del pannello stesso (fig. 4) attraverso la scala graduata. La maschera deve essere centrata anche in senso orizzon- tale, facendo riferimento alle linee verticali segnate nelle estremità.

3) Dopo aver posizionato la maschera nella corretta posizione,

tracciare le posizioni dei seguenti fori, entrando con la punta della matita:

fori per le cerniere e per le viti di fissaggio delle cerniere (fig. 4) foro di fissaggio della piastrina metallica (quando si de- sidera utilizzare la chiusura magnetica), oppure del gan- cio per la chiusura push pull (fig. 4, A - B)

Applicazione dei particolari sul pannello e fis- saggio del pan- nello

1) Praticare sul pannello i fori per l’applicazione delle cerniere

(fig. 5), del gancio di chiusura per la chiusura push pull (fig. 5), oppure della piastrina metallica se si desidera utilizzare la chiusura magnetica (fig. 6) e dei fori di fissaggio delle cerniere (fig. 6).

2) La profondità di 13mm dei fori diametro 2mm, per il fissag-

gio delle cerniere e della piastrina metallica per il magnete, è valida per il pannello in legno massiccio. Per il pannello in trucciolare forare solamente il rivestimento superiore – fig. 6.

3) Avvitare al pannello le due cerniere (fig. 7)

4) Montare, nel lato opposto alle cerniere, il gancio di chiusura

per la chiusura push pull, oppure la piastrina metallica per il magnete (fig. 7)

5) Fissare il pannello alla lavabiancheria seguendo le istruzioni

Regolazione delle cerniere Se il pannello, dopo averlo applicato alla lavatrice, si presenta leggermente inclinato o decentrato, rispetto la parte anteriore della macchina, è possibile correggere la sua posizione agendo sulla parte mobile delle cerniere (fig. 9).

Posizionamento nella sede d’incasso Inserire la lavatrice nel vano d’incasso, girare i piedini se ne- cessario, per livellarla su piano orizzontale e bloccarli con l’apposito controdado. In presenza dei piedini regolabili poste- riori, consultare il libretto uso e manutenzione. Per impedire che vibrazioni dell’apparecchio vengano trasmes- se ai mobili in cui risulta inserito, si deve evitare che le fiancate e il piano superiore vengano a contatto con i mobili stessi, as- sicurandosi che rimanga una luce di almeno 2mm. Anche il retro della macchina deve rimanere distante dalla parete poste- riore. Se il vano d’incasso ha l’altezza di 870 mm deve essere3 utilizzato il kit di innalzamento della lavabiancheria acqui- stabile tramite il Servizio Ricambi. E’ comunque necessario, per adeguarsi alle norme di sicurez- za, chiudere completamente le aperture che si dovessero for- mare tra il pavimento e il lato inferiore dello zoccolo e tra il pa- vimento e le fiancate della macchina quando la lavatrice è posi- zionata al termine di una linea di mobili. La copertura deve assolutamente impedire di toccare parti dell’impianto elettrico sotto tensione e deve richiedere l’uso di un utensile per essere tolta. La nostra società declina ogni responsabilità per inosser- vanza delle predette norme di sicurezza.

Applicazione dello zoccolo

Lo zoccolo continuo dei mobili componibili dovrà essere remo- vibile per permettere l’eventuale pulizia della pompa di scarico. In alcuni casi, lo zoccolo dei mobili componibili non è continuo, ma è limitato semplicemente alla larghezza della lavatrice. In questo caso, lo zoccolo del mobile può essere fissato allo zoc- colo della lavatrice con 4 viti, rispettando i 4 riferimenti predi- sposti sul medesimo (vedi fig. 9-10-11). L’applicazione dello zoccolo dei mobili non deve prevedere l’eliminazione o la modifica dello zoccolo della lavatrice, ma quest’ultimo, per ragioni di sicurezza non può essere tolto e deve rimanere assolutamente integro e fissato alla lavatrice.4

11GUIDA PROGRAMMI Programmi Temp. (°C) Max Centrifuga (giri/m') Max. carico lavaggio (kg) Prelavaggio Lavaggio Ammorbid. Prelav. Intensivo Stira Meno Risciacquo aggiuntivo Flexi time Descrizione programma lavaggio Cotone e colorati Delicati colorati poco sporchi / 20° Max

Lavaggio a freddo o 20°C, risciacqui e centrifuga finale alla velocità selezionata Delicati colorati normalmente sporchi 30° / 40° Max 7 - Lavaggio a 30° o 40°C, risciacqui e centrifuga finale alla velocità selezionata Colorati resistenti normalmente sporchi 60° Max 7 - Lavaggio a 60°C, risciacqui e centrifuga finale alla velocità selezionata Colorati resistenti molto sporchi 90° Max 7 Lavaggio a 90°C, risciacqui e centrifuga finale alla velocità selezionata Eco 40-60 Capi in cotone normalmente sporchi lavabili insieme a 60 °C o 40 °C - Max

Lavaggio, risciacqui e centrifuga finale alla velocità selezionata Sintetici Capi da rinfrescare / 20° 1000 3,5 - Lavaggio a freddo o 20°C, risciacqui e centrifuga finale alla velocità selezionata Capi poco sporchi 30° / 40° 1000 3,5 - Lavaggio a 30° o 40°C, risciacqui e centrifuga finale alla velocità selezionata Capi normalmente sporchi 60° 1000 3,5 - Lavaggio a 60°C, risciacqui e centrifuga finale alla velocità selezionata Delicati / Seta Capi da rinfrescare / 20° 600 2 - - - - Lavaggio a freddo o 20°C, risciacqui e centrifuga finale alla velocità selezionata Capi poco sporchi 30° / 40° 600 2 - - - - Lavaggio a 30° o 40°C, risciacqui e centrifuga finale alla velocità selezionata Lana Capi da rinfrescare / 20° 800 2 - - - - - - Lavaggio freddo o 20°C, risciacqui e centrifuga finale alla velocità selezionata Capi poco sporchi 30° / 40° 800 2 - - - - - - Lavaggio a 30° o 40°C, risciacqui e centrifuga finale alla velocità selezionata Risciacquo e centrifuga Max

Risciacquo e solo scarico, o scarico e centrifuga finale alla velocità selezionata Scarico e centrifuga Max 7 - - - - - - Solo scarico, o scarico e centrifuga finale alla velocità selezionata Rapido Cotone leggero o delicati da rinfrescare /20°/ 30° 800

Lavaggio a freddo o 20° C /30°C, risciacqui e centrifuga finale alla velocità selezionata Ciclo notturno Capi molto delicati poco sporchi / 20° 1000 3 - Lavaggio freddo o 20°C (avvisatore acustico disattivato), risciacqui e centrifuga finale alla velocità selezionata Capi poco sporchi 30° / 40° 1000 3 - Lavaggio silenzioso a 30° / 40 °C (avvisatore acustico disattivato), risciacqui e centrifuga finale alla velocità selezionata Capi normalmente sporchi 60° 1000 3 - Lavaggio silenzioso a 60 °C (avvisatore acustico disattivato), risciacqui e centrifuga finale alla velocità selezionata Ammorbidente - 1000 3,5 - - - - - - Risciacquo e solo scarico, o scarico e centrifuga finale alla velocità selezionata Lava a mano Capi da rinfrescare 2 - - - - - - Lavaggio freddo, risciacqui e centrifuga finale alla velocità selezionata Camicie / Lavoro Capi da rinfrescare / 20° 800 2 - - - Lavaggio freddo o 20°C, risciacqui e centrifuga finale alla velocità selezionata Capi poco sporchi 30° / 40° 800 2 - - - Lavaggio a 30° o 40°C, risciacqui e centrifuga finale alla velocità selezionata Jeans Capi da rinfrescare / 20° 800 2 - - - Lavaggio freddo o 20°C, risciacqui e centrifuga finale alla velocità selezionata Capi poco sporchi 30° / 40° 800 2 - - - Lavaggio a 30° o 40°C, risciacqui e centrifuga finale alla velocità selezionata Sport Capi da rinfrescare / 20° 800 2 - - - Lavaggio freddo o 20°C, risciacqui e centrifuga finale alla velocità selezionata Capi poco sporchi 30° / 40° 800

Lavaggio a 30° o 40°C, risciacqui e centrifuga finale alla velocità selezionata Misti Cotone e sintetici da rinfrescare / 20° Max 3 Lavaggio freddo o 20°C, risciacqui e centrifuga finale alla velocità selezionata Cotone e sintetici poco sporchi 30° / 40° Max 3 Lavaggio a 30° o 40°C, risciacqui e centrifuga finale alla velocità selezionata : Opzione disponibile : Opzioni non selezionabili contemporaneamente Opzioni Scomparti cassetto detersivi
