INSTRUKCJA OBSŁUGI LBI147 SMEG

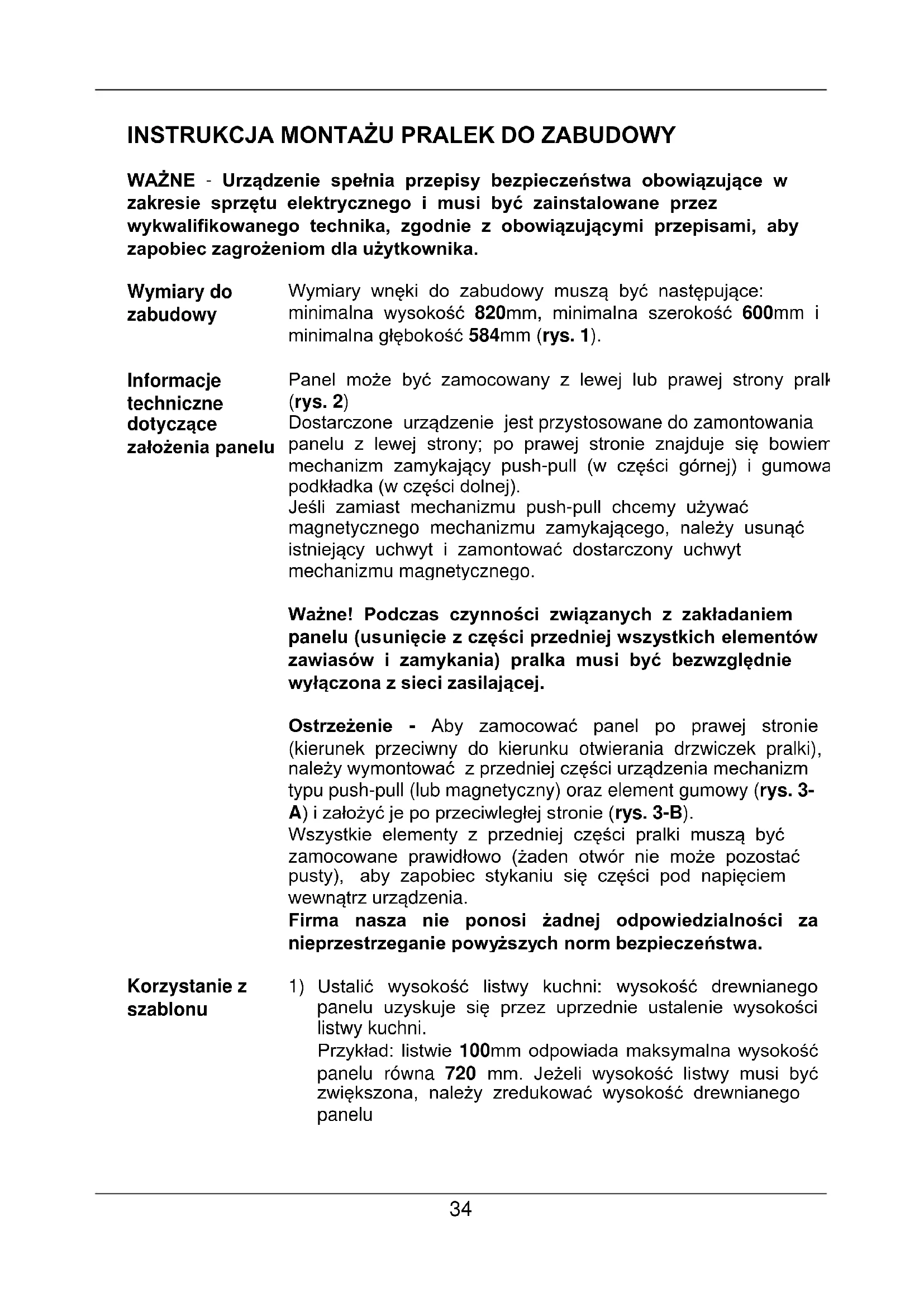

WAŻNE - Urządzenie spełnia przepisy bezpieczeństwa obowiązujące w zakresie sprzętu elektrycznego i musi być zainstalowane przez wykwalifikowanego technika, zgodnie z obowiązującymi przepisami, aby zapobiec zagrożeniom dla użytkownika. Wymiary do zabudowy

Wymiary wnęki do zabudowy muszą być następujące: minimalna wysokość 820mm, minimalna szerokość 600mm i minimalna głębokość 584mm (rys. 1).

Informacje techniczne dotyczące założenia panelu Panel może być zamocowany z lewej lub prawej strony pralki (rys. 2) Dostarczone urządzenie jest przystosowane do zamontowania panelu z lewej strony; po prawej stronie znajduje się bowiem mechanizm zamykający push-pull (w części górnej) i gumowa podkładka (w części dolnej). Jeśli zamiast mechanizmu push-pull chcemy używać magnetycznego mechanizmu zamykającego, należy usunąć istniejący uchwyt i zamontować dostarczony uchwyt mechanizmu magnetycznego.

Ważne! Podczas czynności związanych z zakładaniem panelu (usunięcie z części przedniej wszystkich elementów zawiasów i zamykania) pralka musi być bezwzględnie wyłączona z sieci zasilającej.

Ostrzeżenie - Aby zamocować panel po prawej stronie (kierunek przeciwny do kierunku otwierania drzwiczek pralki), należy wymontować z przedniej części urządzenia mechanizm typu push-pull (lub magnetyczny) oraz element gumowy (rys. 3- A) i założyć je po przeciwległej stronie (rys. 3-B). Wszystkie elementy z przedniej części pralki muszą być zamocowane prawidłowo (żaden otwór nie może pozostać pusty), aby zapobiec stykaniu się części pod napięciem wewnątrz urządzenia. Firma nasza nie ponosi żadnej odpowiedzialności za nieprzestrzeganie powyższych norm bezpieczeństwa.

Korzystanie z szablonu

1) Ustalić wysokość listwy kuchni: wysokość drewnianego

panelu uzyskuje się przez uprzednie ustalenie wysokości listwy kuchni. Przykład: listwie 100mm odpowiada maksymalna wysokość panelu równa 720 mm. Jeżeli wysokość listwy musi być zwiększona, należy zredukować wysokość drewnianego panelu35

2) Umieścić szablon na wewnętrznej stronie panelu i przy

pomocy podziałki dopasować ustaloną wysokość listwy do dolnej części tegoż panelu (rys. 4). Szablon musi być wypośrodkowany również w kierunku poziomym w oparciu o linie pionowe zaznaczone na końcach.

3) Po umieszczeniu szablonu w prawidłowym położeniu

wyznaczyć położenie następujących otworów, wsuwając w nie końcówkę ołówka:

otwory do zawiasów i do śrub mocujących zawiasy (rys.

otwór na płytkę metalową (jeśli chcemy używać magnetyczny mechanizm zamykania) lub zaczep do mechanizmu push pull (rys. 4, A - B)

Zamocowanie detali na panelu i zamocowanie panelu

1) Wywiercić na panelu otwory do założenia zawiasów (rys. 5),

zaczepu mechanizmu push pull (rys. 5) lub metalowej płytki, jeśli chcemy używać mechanizmu zamykania magnetycznego, (rys. 6) oraz otwory do mocowania zawiasów (rys. 6).

2) Głębokość 13 mm i średnica 2mm otworów do mocowania

zawiasów i płytki metalowej na magnes obowiązują dla panelu z litego drewna. W przypadku płyty wiórowej wywiercić tylko górną okładzinę (rys. 6).

3) Przykręcić do panelu dwa zawiasy (rys. 7)

4) Zamocować po stronie przeciwnej zaczep dla mechanizmu

zamykania push pull lub metalową płytkę dla magnesu (rys.

5) Zamocować panel do pralki zgodnie z instrukcjami (rys. 8).

Regulacja zawiasów Jeśli po przymocowaniu do pralki panel byłby lekko przechylony lub przesunięty względem przedniej części, można to poprawić, regulując ruchomą część zawiasów (rys. 9).

Pozycjonowanie w miejscu zabudowy Umieścić pralkę we wnęce dla niej przeznaczonej, obrócić nóżki, aby ją wypoziomować i zamocować je odnośnymi nakrętkami. W przypadku regulowanych nóżek tylnych skonsultować instrukcję obsługi i konserwacji. Żeby zapobiec przekazywaniu wibracji pralki do mebli, między którymi została zainstalowana, należy uniemożliwić, aby boki i górna powierzchnia stykały się z tymiż meblami, upewniając się, że pozostanie prześwit rzędu co najmniej 2mm. Również tylna część urządzenia nie może dotykać tylnej ściany. Jeśli wnęka ma wysokość 870 mm, musi zostać zastosowany zestaw podwyższający pralkę, który można nabyć za pośrednictwem Ośrodka Serwisowego. W celu spełnienia norm bezpieczeństwa należy w każdym razie całkowicie zamknąć otwory, które mogłyby powstać między podłogą i dolną częścią listwy oraz po bokach urządzenia, jeżeli36 pralka została umieszczone na końcu danego ciągu mebli. Osłona musi bezwzględnie zapobiegać stykaniu części instalacji elektrycznej pod napięciem i musi wymagać użycia narzędzi do jej usunięcia. Firma nasza nie ponosi żadnej odpowiedzialności za nieprzestrzeganie powyższych norm bezpieczeństwa.

Zakładanie listwy Ciągła listwa zestawu mebli kuchennych musi być wyjmowana w celu umożliwienia ewentualnego czyszczenia pompy spustowej. W niektórych przypadkach listwa zestawu mebli kuchennych nie jest ciągła, lecz jest po prostu ograniczona do szerokości pralki. W przypadku takim listwa mebla może być zamocowana do listwy pralki 4 śrubami, przestrzegając 4 punktów odniesienia na niej umieszczonych (patrz rys. 9-10-11). Założenie listwy mebli nie musi przewidywać eliminacji lub modyfikacji listwy pralki, lecz ta ostatnia ze względów bezpieczeństwa nie może zostać usunięta oraz musi pozostać nienaruszona i zamocowana do pralki.37
