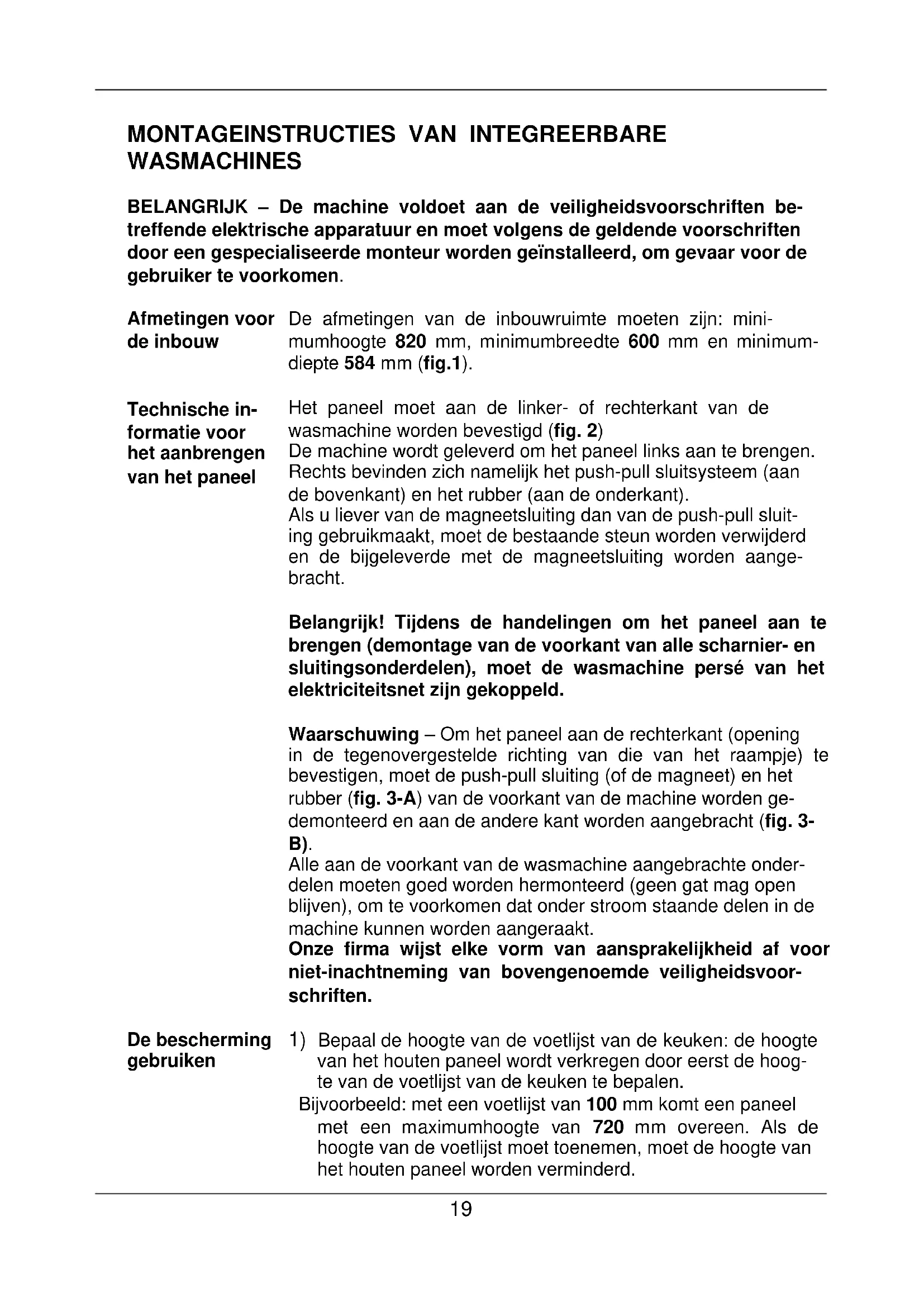

WASMACHINES BELANGRIJK – De machine voldoet aan de veiligheidsvoorschriften be- treffende elektrische apparatuur en moet volgens de geldende voorschriften door een gespecialiseerde monteur worden geïnstalleerd, om gevaar voor de gebruiker te voorkomen. Afmetingen voor de inbouw

De afmetingen van de inbouwruimte moeten zijn: mini- mumhoogte 820 mm, minimumbreedte 600 mm en minimum- diepte 584 mm (fig.1).

Technische in- formatie voor het aanbrengen van het paneel Het paneel moet aan de linker- of rechterkant van de wasmachine worden bevestigd (fig. 2) De machine wordt geleverd om het paneel links aan te brengen. Rechts bevinden zich namelijk het push-pull sluitsysteem (aan de bovenkant) en het rubber (aan de onderkant). Als u liever van de magneetsluiting dan van de push-pull sluit- ing gebruikmaakt, moet de bestaande steun worden verwijderd en de bijgeleverde met de magneetsluiting worden aange- bracht.

Belangrijk! Tijdens de handelingen om het paneel aan te brengen (demontage van de voorkant van alle scharnier- en sluitingsonderdelen), moet de wasmachine persé van het elektriciteitsnet zijn gekoppeld.

Waarschuwing – Om het paneel aan de rechterkant (opening in de tegenovergestelde richting van die van het raampje) te bevestigen, moet de push-pull sluiting (of de magneet) en het rubber (fig. 3-A) van de voorkant van de machine worden ge- demonteerd en aan de andere kant worden aangebracht (fig. 3- B). Alle aan de voorkant van de wasmachine aangebrachte onder- delen moeten goed worden hermonteerd (geen gat mag open blijven), om te voorkomen dat onder stroom staande delen in de machine kunnen worden aangeraakt. Onze firma wijst elke vorm van aansprakelijkheid af voor niet-inachtneming van bovengenoemde veiligheidsvoor- schriften.

De bescherming gebruiken

1) Bepaal de hoogte van de voetlijst van de keuken: de hoogte

van het houten paneel wordt verkregen door eerst de hoog- te van de voetlijst van de keuken te bepalen. Bijvoorbeeld: met een voetlijst van 100 mm komt een paneel met een maximumhoogte van 720 mm overeen. Als de hoogte van de voetlijst moet toenemen, moet de hoogte van het houten paneel worden verminderd.20

2) Plaats de bescherming aan de binnenkant van het paneel

en laat de vastgestelde hoogte van de voetlijst via de schaalverdeling overeenkomen met de onderkant van het paneel zelf (fig. 4). De bescherming moet ook horizontaal zijn gecentreerd. Houd u hierbij aan de verticale lijnen die aan de uiteinden zijn aangegeven.

3) Na de bescherming op de juiste plaats te hebben aange-

bracht, geeft u met de punt van een potlood de plaats aan van de volgende gaten:

gaten voor de scharnieren en voor de bevestig- ingsschroeven van de scharnieren (fig. 4). gaten ter bevestiging van het metalen plaatje (als u de magneetsluiting wenst te gebruiken), of van de haak voor de push-pull sluiting (fig. 4, A - B).

De onderdelen op het paneel aanbrengen en het paneel bevestigen

1) Boor de gaten in het paneel om de scharnieren (fig. 5), de

haak voor de push-pull sluiting (fig. 5), of het metalen plaatje (fig. 6) aan te brengen, als u de magneetsluiting wilt gebruiken, en de gaten ter bevestiging van de scharnieren (fig. 6).

2) De diepte van 13 mm van de gaten met een doorsnede

van 2 mm voor de bevestiging van de scharnieren en van het metalen plaatje voor de magneet gelden voor het massief houten paneel. Boor bij het spaanplaat paneel alleen gaten in de bovenste bekleding – fig. 6.

3) Schroef de twee scharnieren aan het paneel (fig. 7).

4) Monteer de sluithaak van de push-pull sluiting of het

metalen plaatje voor de magneet aan de andere kant (fig. 7).

5) Bevestig het paneel aan de wasmachine en volg hierbij de

instructies van fig. 8.

De scharnieren afstellen Als het paneel, na het op de wasmachine te hebben aange- bracht t.o.v. de voorkant van de machine een beetje schuin staat of niet helemaal in het midden, kan de stand via het bewegende gedeelte van de scharieren worden gecorrigeerd (fig. 9).

De wasmachine in de inbouw- ruimte zetten Zet de wasmachine in de inbouwruimte, draai indien nodig aan de pootjes om haar op een horizontaal oppervlak waterpas te zetten en zet ze met de contramoer vast. Bij regelbare pootjes achter moet u de gebruiks- en onderhoudsinstructies raadple- gen. Om te voorkomen dat trillingen van het apparaat overgaan op de meubels waarin het is ingebouwd, moet worden voorkomen dat de zijkanten en het bovenblad in aanraking komen met de meubels zelf, door u ervan te verzekeren dat er een ruimte21 van ten minste 2 mm overblijft. Ook de achterkant van de machine moet van de achterwand staan. Als de inbouwruimte een hoogte heeft van 870 mm, moet de verhogingskit van de wasmachine worden gebruikt, die verkrijgbaar is via de Reserveonderdelen Service. Om u aan de veiligheidsvoorschriften aan te passen, moeten de openingen die tussen de vloer en de onderkant van de sokkel en tussen de vloer en de zijkanten van de machine kunnen onstaan volledig worden gesloten, als de wasmachine aan het eind van een reeks meubels is geplaatst. De bedekking moet voorkomen dat delen waar stroom op staat kunnen worden aangeraakt en er moet gereedschap voor nodig zijn om haar te verwijderen. Onze firma wijst elke vorm van aansprakelijkheid af voor niet-inachtneming van bovengenoemde veiligheidsvoor- schriften.

De voetlijst aan- brengen

De doorlopende voetlijst van de montagemeubels moet kunnen worden verwijderd om de afvoerpomp eventueel te kunnen reinigen. In sommige gevallen is de voetlijst van de montagemeubels niet doorlopend, maar eenvoudigweg beperkt tot de breedte van de wasmachine. In dit geval kan de voetlijst van het meubel met 4 schroeven aan de voetlijst van de wasmachine worden bevestigd. Neem hierbij de 4 referentiepunten erop in acht (zie fig. 9-10-11). Bij het aanbrengen van de voetlijst van de meubels mag de voetlijst van de wasmachine niet worden verwijderd of gewijzigd. Uit veiligheidsoverwegingen mag deze niet worden verwijderd en moet absoluut heel en aan de wasmachine bevestigd blijven.22

Code 19392029103LEIDRAAD PROGRAMMA'S Programma's Temp. (°C) Max. Centrifuge (toeren/min.) Max. vulgewich t (kg) Voorwas Hoofdwas Wasverzachter Voorwas Intensief Minder strijken Extra spoelbeurt Flexi time Beschrijving wasprogramma Katoen en bonte was Delicate, bonte, weinig vieze was / 20° Max 7

Koud wassen of 20°C , spoelen en eindcentrifuge bij geselecteerde snelheid Delicate bonte, normaal vieze was 30° / 40° Max 7

Wassen op 30° of 40°C, spoelen en eindcentrifuge bij geselecteerde snelheid Kleurvaste bonte, normaal vieze was 60° Max 7

Wassen op 60°C, spoelen en eindcentrifuge bij geselecteerde snelheid Kleurvaste bonte, bijzonder vieze was 90° Max 7

Wassen op 90°C, spoelen en eindcentrifuge bij geselecteerde snelheid Eco 40-60 Katoenen was, normaal vervuild wasbaar op 60°C of 40°C samen - Máx. 7

Wassen, spoelen en centrifugeren op het geselecteerde toerental Synthetische was Op te frissen was / 20° 1000 3,5

Koud wassen of 20°C, spoelen en eindcentrifuge bij geselecteerde snelheid Weinig vieze was 30° / 40° 1000 3,5

Wassen op 30° of 40°C, spoelen en eindcentrifuge bij geselecteerde snelheid Normaal vieze was 60° 1000 3,5

Wassen op 60°C, spoelen en eindcentrifuge bij geselecteerde snelheid Delicate was / zijde Op te frissen was / 20° 600 2 -

Koud wassen of 20°C, spoelen en eindcentrifuge bij geselecteerde snelheid Weinig vieze was 30° / 40° 600 2 -

Wassen op 30° of 40°C, spoelen en eindcentrifuge bij geselecteerde snelheid Wol Op te frissen was / 20° 800 2 -

Koud wassen of 20°C, spoelen en eindcentrifuge bij geselecteerde snelheid Weinig vieze was 30° / 40° 800 2 -

Wassen op 30° of 40°C, spoelen en eindcentrifuge bij geselecteerde snelheid - Max 7 - -

Spoelen en alleen leegpompen, of leegpompen en eindcentrifuge bij geselecteerde snelheid - Max 7 - - - - -

Alleen leegpompen, of leegpompen en eindcentrifuge bij geselecteerde snelheid Snel Op te frissen lichte katoenen of delicate was /20°/ 30° 800 2 -

Koud of → 20°C / 30°C wassen, spoelen en eindcentrifuge bij geselecteerde snelheid Nachtwas Bijzonder delicate, weinig vieze was / 20° 1000

Stil wassen, koud of → 20°C (zoemer uit), spoelen en eindcentrifuge bij geselecteerde snelheid Weinig vieze was 30° / 40° 1000

Stil wassen op 30° C / 40°C (zoemer uit), spoelen en eindcentrifuge bij geselecteerde snelheid Normaal vieze was 60° 1000

Stil wassen op 60°C (zoemer uit), spoelen en eindcentrifuge bij geselecteerde snelheid Wasverzachter

Spoelen en alleen leegpompen, of leegpompen en eindcentrifuge bij geselecteerde snelheid Handwas Op te frissen was

Koud wassen, spoelen en eindcentrifuge bij geselecteerde snelheid Overhemden / Werk Op te frissen was / 20° 800 2 -

Koud wassen of 20°C, spoelen en eindcentrifuge bij geselecteerde snelheid Weinig vieze was 30° / 40° 800 2 -

Wassen op 30° of 40°C, spoelen en eindcentrifuge bij geselecteerde snelheid Jeans Op te frissen was / 20° 800 2 -

Koud wassen of 20°C, spoelen en eindcentrifuge bij geselecteerde snelheid Weinig vieze was 30° / 40° 800 2 -

Wassen op 30° of 40°C, spoelen en eindcentrifuge bij geselecteerde snelheid Sport Op te frissen was / 20° 800 2 -

Koud wassen of 20°C, spoelen en eindcentrifuge bij geselecteerde snelheid Weinig vieze was 30° / 40° 800 2 -

Wassen op 30° of 40°C, spoelen en eindcentrifuge bij geselecteerde snelheid Gemengd Op te frissen katoenen en synthetische was / 20° Max 3

Koud wassen of 20°C, spoelen en eindcentrifuge bij geselecteerde snelheid Weinig vieze katoenen en synthetische was 30° / 40° Max 3

Wassen op 30° of 40°C, spoelen en eindcentrifuge bij geselecteerde snelheid
