MANUAL DE USUARIO LBI147 SMEG

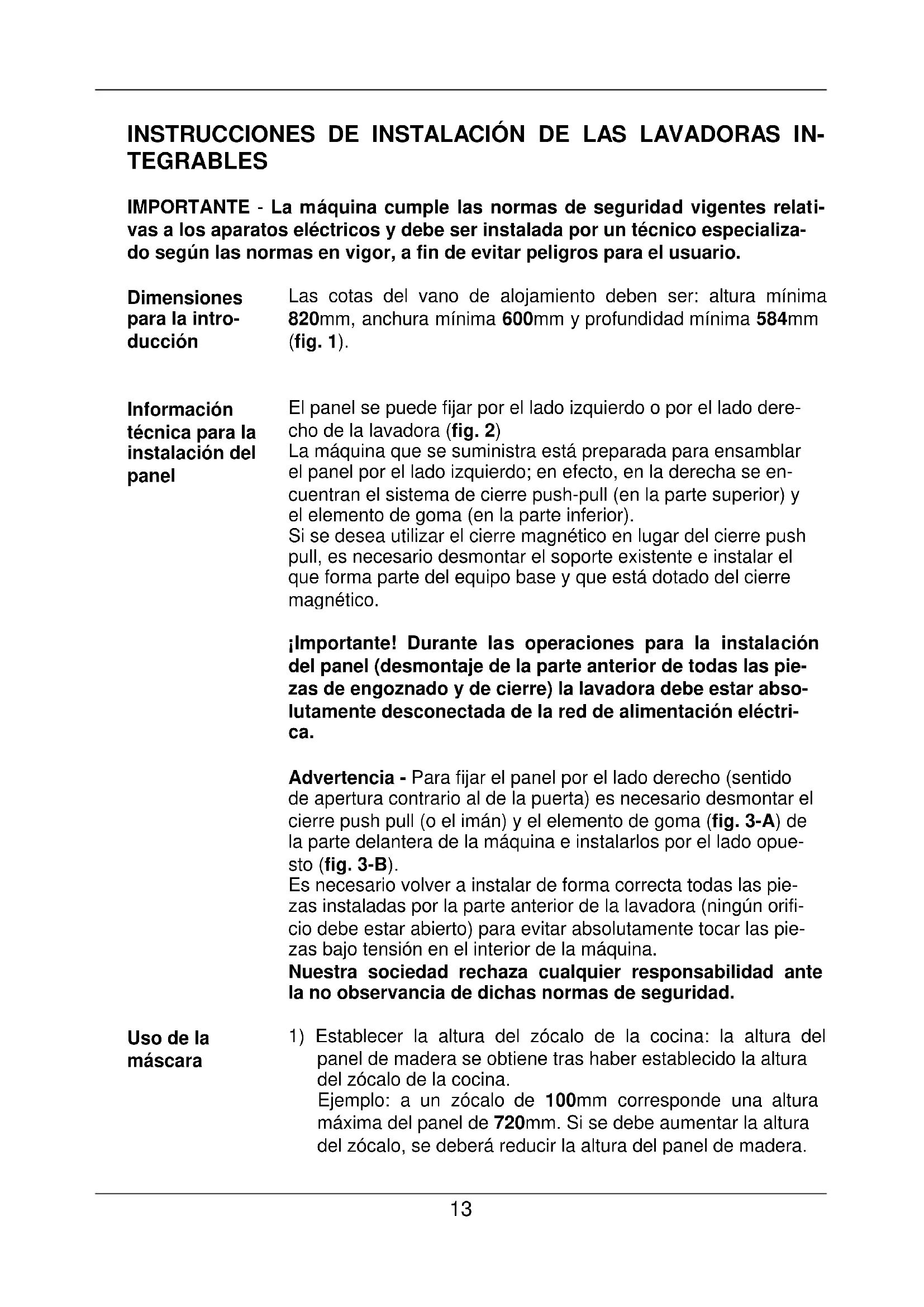

INSTRUCCIONES DE INSTALACIÓN DE LAS LAVA- DORAS INTEGRABLES

Las cotas del vano de alojamiento deben ser: altura mínima 820mm, anchura mínima 600mm y profundidad mínima 584mm (fig. 1).

Información técnica para la instalación del panel El panel se puede fijar por el lado izquierdo o por el lado dere- cho de la lavadora (fig. 2) La máquina que se suministra está preparada para ensamblar el panel por el lado izquierdo; en efecto, en la derecha se en- cuentran el sistema de cierre push-pull (en la parte superior) y el elemento de goma (en la parte inferior). Si se desea utilizar el cierre magnético en lugar del cierre push pull, es necesario desmontar el soporte existente e instalar el que forma parte del equipo base y que está dotado del cierre magnético.

¡Importante! Durante las operaciones para la instalación del panel (desmontaje de la parte anterior de todas las pie- zas de engoznado y de cierre) la lavadora debe estar abso- lutamente desconectada de la red de alimentación eléctri- ca.

Advertencia - Para fijar el panel por el lado derecho (sentido de apertura contrario al de la puerta) es necesario desmontar el cierre push pull (o el imán) y el elemento de goma (fig. 3-A) de la parte delantera de la máquina e instalarlos por el lado opue- sto (fig. 3-B). Es necesario volver a instalar de forma correcta todas las pie- zas instaladas por la parte anterior de la lavadora (ningún orifi- cio debe estar abierto) para evitar absolutamente tocar las pie- zas bajo tensión en el interior de la máquina. Nuestra sociedad rechaza cualquier responsabilidad ante la no observancia de dichas normas de seguridad.

1) Establecer la altura del zócalo de la cocina: la altura del

panel de madera se obtiene tras haber establecido la altura del zócalo de la cocina. Ejemplo: a un zócalo de 100mm corresponde una altura máxima del panel de 720mm. Si se debe aumentar la altura del zócalo, se deberá reducir la altura del panel de madera.14

2) Situar la máscara por el lado interior del panel y hacer

coincidir la altura establecida del zócalo con el lado infe- rior del panel (fig. 4) mediante la escala graduada. La máscara se debe centrar también en sentido horizontal, haciendo referencia a las líneas verticales indicadas en los extremos.

3) Tras haber situado la máscara en la posición correcta,

trazar las posiciones de los siguientes orificios, entrando con la punta del lápiz:

orificios para las bisagras y para los tornillos de fijación de las bisagras (fig. 4) orificio de fijación de la placa metálica (cuando se desea utilizar el cierre magnético) o del gancho para el cierre push pull (fig. 4, A - B)

Instalación de las piezas en el panel y fijación del panel

1) Realizar en el panel los orificios para la instalación de las

bisagras (fig. 5), del gancho de cierre para el cierre push pull (fig. 5) o de la placa metálica, si se desea utilizar el cierre magnético (fig. 6), y algunos orificios para la fijación de las bisagras (fig. 6).

2) La profundidad de 13mm de los orificios con diámetro de

2mm, para la fijación de las bisagras y de la placa metáli- ca para el imán, tiene validez para el panel de madera maciza. Para el panel de conglomerado perforar sola- mente el revestimiento superior – fig. 6.

3) Enroscar las dos bisagras en el panel (fig. 7).

4) Instalar, por el lado opuesto a las bisagras, el gancho de

cierre para el cierre push pull o la placa metálica para el imán (fig. 7).

5) Fijar el panel en la lavadora siguiendo las instrucciones de

Regulación de las bisagras Si el panel, tras haberlo instalado en la lavadora, aparece lige- ramente inclinado o descentrado respecto a la parte anterior de la máquina, es posible corregir su posición actuando sobre la parte móvil de las bisagras (fig. 9).

Colocación en el alojamiento de empotramiento Introducir la lavadora en el vano de empotramiento, girar los pies, si es necesario, para nivelarla sobre la superficie horizon- tal y bloquearlos con la contratuerca correspondiente. Si están presentes los pies regulables traseros, consúltese el manual de uso y mantenimiento. Para impedir que las vibraciones del aparato se transmitan a los muebles en que está introducido, se debe evitar que los lados y la superficie superior entren en contacto con los mue- bles, asegurándose de que permanezca una luz de por lo menos 2mm. También la parte trasera de la máquina debe permanecer lejos de la pared trasera.15 Si el vano de empotramiento tiene una altura de 870 mm, se debe utilizar el kit de elevación de la lavadora que se puede comprar a través del Servicio de Recambios. En cualquier caso es necesario, para adecuarse a las normas de seguridad, cerrar completamente las aberturas que se for- men entre el pavimento y el lado inferior del zócalo y entre el pavimento y los lados de la máquina cuando la lavadora está situada al final de una línea de muebles. El revestimiento debe impedir absolutamente tocar las pie- zas de la instalación eléctrica bajo tensión y debe requerir el uso de una herramienta para su desmontaje. Nuestra sociedad rechaza cualquier responsabilidad ante la no observancia de dichas normas de seguridad.

Instalación del zócalo

El zócalo continuo de los muebles modulares deberá ser amo- vible para permitir la eventual limpieza de la bomba de descar- ga. En algunos casos, el zócalo de los muebles modulares no es continuo, sino que está limitado simplemente a la anchura de la lavadora. En este caso, el zócalo del mueble se puede fijar en el zócalo de la lavadora con 4 tornillos, respetando las 4 refe- rencias presentes en el mismo (véanse las figs. 9-10-11). La instalación del zócalo de los muebles no debe incluir la eliminación o la modificación del zócalo de la lavadora, pero este último, por razones de seguridad, no se puede desmontar y debe permanecer perfectamente íntegro y fijado en la lavadora.16 INSTRUÇÕES DE MONTAGEM DAS MÁQUINAS DE LAVAR

Lavado en frío ou de 20°C, enjuagues y centrifugado final a la velocidad seleccionada Delicadas coloreadas normalmente sucias 30° / 40° Máx. 7

Lavado a 30°/ 40 ºC, enjuagues y centrifugado final a la velocidad seleccionada Coloreadas resistentes normalmente sucias 60° Máx. 7

Lavado a 60 °C, enjuagues y centrifugado final a la velocidad seleccionada Coloreadas resistentes muy sucias 90° Máx. 7

Lavado en frío ou de 20°C, enjuagues y centrifugado final a la velocidad seleccionada Prendas poco sucias 30° / 40° 1000 3,5

Lavado a 30 º ou de 40°C, enjuagues y centrifugado final a la velocidad seleccionada Prendas normalmente sucias 60° 1000 3,5

Lavado a 60 ºC, enjuagues y centrifugado final a la velocidad seleccionada Delicadas/Seda Prendas a refrescar / 20° 600 2 -

Lavado en frío ou de 20°C, enjuagues y centrifugado final a la velocidad seleccionada Prendas poco sucias 30° / 40° 600 2 -

Lavado a 30 º ou de 40°C, enjuagues y centrifugado final a la velocidad seleccionada Lana Prendas a refrescar / 20° 800 2 -

Lavado en frío ou de 20°C, enjuagues y centrifugado final a la velocidad seleccionada Prendas poco sucias 30° / 40° 800 2 -

Lavado a 30 º ou de 40°C, enjuagues y centrifugado final a la velocidad seleccionada Enjuague y centrifugado Máx. 7 - -

Enjuague y sólo descarga o descarga y centrifugado final a la velocidad seleccionada Descarga y centrifugado Máx. 7 - - - - -

Sólo descarga o descarga y centrifugado final a la velocidad seleccionada Rápido Algodón ligero o delicadas a refrescar /20°/ 30° 800 2 -

Lavado en frío ou de 20°C/ 30°C , enjuagues y centrifugado final a la velocidad seleccionada Noche de purga Prendas a refrescar / 20° 1000

Lavado tranquilo en frío → 20° (cuerno off), enjuagues y centrifugado final a la velocidad seleccionada Prendas poco sucias 30° / 40° 1000

Lavado tranquilo a 30° C / 40 ºC (cuerno off), enjuagues y centrifugado final a la velocidad seleccionada Prendas normalmente sucias 60° 1000

Lavado tranquilo a 60 °C (cuerno off), enjuagues y centrifugado final a la velocidad seleccionada Suavizante

Enjuague y sólo descarga o descarga y centrifugado final a la velocidad seleccionada Lavar a mano Prendas a refrescar

Lavado en frío, enjuagues y centrifugado final a la velocidad seleccionada Camisas / Trabajo Prendas a refrescar / 20° 800 2 -

Lavado en frío ou de 20°C, enjuagues y centrifugado final a la velocidad seleccionada Prendas poco sucias 30° / 40° 800 2 -

Lavado a 30 º ou de 40°C, enjuagues y centrifugado final a la velocidad seleccionada Jeans Prendas a refrescar / 20° 800 2 -

Lavado en frío ou de 20°C, enjuagues y centrifugado final a la velocidad seleccionada Prendas poco sucias 30° / 40° 800 2 -

Lavado a 30 º ou de 40°C, enjuagues y centrifugado final a la velocidad seleccionada Sport Prendas a refrescar / 20° 800 2 -

Lavado en frío ou de 20°C, enjuagues y centrifugado final a la velocidad seleccionada Prendas poco sucias 30° / 40° 800 2 -

Lavado a 30 º ou de 40°C, enjuagues y centrifugado final a la velocidad seleccionada Mixtas Algodón y sintéticas a refrescar / 20° Máx. 3

Lavado en frío ou de 20°C, enjuagues y centrifugado final a la velocidad seleccionada Algodón y sintéticas poco sucias 30° / 40° Máx. 3

Lavado a 30 º ou de 40°C, enjuagues y centrifugado final a la velocidad seleccionada

Opción disponible : Opciones no seleccionables simultáneamente Opciones Compartimentos cajón detergentes
