MONTAGEANLEITUNG FÜR EINBAUBAREWASCH-

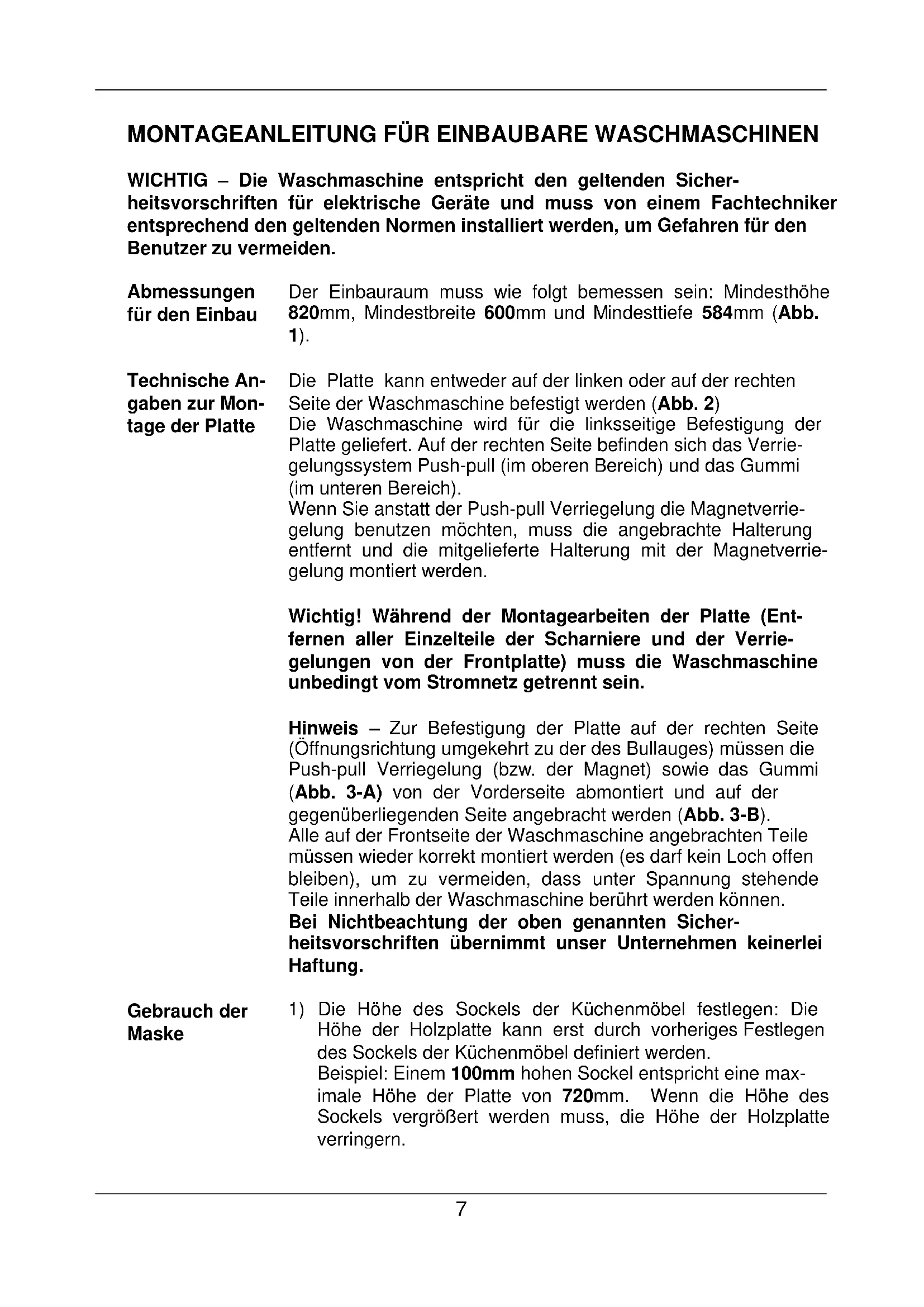

MONTAGEANLEITUNG FÜR EINBAUBARE WASCHMASCHINEN

WICHTIG – Die Waschmaschine entspricht den geltenden Sicher- heitsvorschriften für elektrische Geräte und muss von einem Fachtechniker entsprechend den geltenden Normen installiert werden, um Gefahren für den Benutzer zu vermeiden. Abmessungen für den Einbau

Der Einbauraum muss wie folgt bemessen sein: Mindesthöhe 820mm, Mindestbreite 600mm und Mindesttiefe 584mm (Abb. 1).

Technische An- gaben zur Mon- tage der Platte Die Platte kann entweder auf der linken oder auf der rechten Seite der Waschmaschine befestigt werden (Abb. 2) Die Waschmaschine wird für die linksseitige Befestigung der Platte geliefert. Auf der rechten Seite befinden sich das Verrie- gelungssystem Push-pull (im oberen Bereich) und das Gummi (im unteren Bereich). Wenn Sie anstatt der Push-pull Verriegelung die Magnetverrie- gelung benutzen möchten, muss die angebrachte Halterung entfernt und die mitgelieferte Halterung mit der Magnetverrie- gelung montiert werden.

Wichtig! Während der Montagearbeiten der Platte (Ent- fernen aller Einzelteile der Scharniere und der Verrie- gelungen von der Frontplatte) muss die Waschmaschine unbedingt vom Stromnetz getrennt sein.

Hinweis – Zur Befestigung der Platte auf der rechten Seite (Öffnungsrichtung umgekehrt zu der des Bullauges) müssen die Push-pull Verriegelung (bzw. der Magnet) sowie das Gummi (Abb. 3-A) von der Vorderseite abmontiert und auf der gegenüberliegenden Seite angebracht werden (Abb. 3-B). Alle auf der Frontseite der Waschmaschine angebrachten Teile müssen wieder korrekt montiert werden (es darf kein Loch offen bleiben), um zu vermeiden, dass unter Spannung stehende Teile innerhalb der Waschmaschine berührt werden können. Bei Nichtbeachtung der oben genannten Sicher- heitsvorschriften übernimmt unser Unternehmen keinerlei Haftung.

1) Die Höhe des Sockels der Küchenmöbel festlegen: Die

Höhe der Holzplatte kann erst durch vorheriges Festlegen des Sockels der Küchenmöbel definiert werden. Beispiel: Einem 100mm hohen Sockel entspricht eine max- imale Höhe der Platte von 720mm. Wenn die Höhe des Sockels vergrößert werden muss, die Höhe der Holzplatte verringern.8

2) Die Maske auf der Innenseite der Platte positionieren, und

zwar so, dass die festgelegte Sockelhöhe mit der Unterkan- te der Platte übereinstimmt (Abb. 4), hierzu eine Mess- Skala benutzen. Die Maske muss auch horizontal zentriert sein, und zwar unter Bezugnahme auf die an den Enden markierten senkrechten Linien.

3) Nach erfolgter Positionierung der Maske in der korrekten

Position, die Positionen folgender Löcher mit der Spitze eines Bleistiftes einzeichnen:

Löcher für die Scharniere und die Befes- tigungsschrauben der Scharniere (Abb. 4) Loch zur Befestigung des Metallplättchens (bei Ver- wendung der Magnetverriegelung) oder des Hakens für die Push-pull Verriegelung (Abb. 4, A - B)

Montage der Einzelteile auf der Platte und Befestigung der Platte

1) An der Platte die Löcher zum Anbringen der Scharniere

(Abb. 5), des Verschlusshakens für die Push-pull Verrie- gelung (Abb. 5), oder des Metallplättchens für den even- tuellen Gebrauch der Magnetverriegelung (Abb. 6) sowie die Löcher zur Befestigung der Scharniere bohren (Abb. 6).

2) Für die Platte aus Massivholz gelten folgende Maße: 13

mm tiefe Bohrlöcher mit einem Durchmesser von 2 mm, für die Befestigung der Scharniere und des Metallplättchens für den Magnet. Für die Spanplatte nur die obere Verkleidung anbohren - Abb. 6.

3) Die beiden Scharniere an der Platte anschrauben (Abb. 7)

4) Auf der gegenüberliegenden Seite der Scharniere den

Verschlusshaken für die Push-pull Verriegelung oder das Metallplättchen für den Magnet (Abb. 7) montieren.

5) Entsprechend den in der Abb. 8 dargestellten Anleitungen

die Platte an der Waschmaschine anbringen.

Einstellung der Scharniere Wenn die Platte nach der Montage an der Waschmaschine etwas schief oder nicht zentriert zum vorderen Teil der Mas- chine sitzt, die Plattenposition durch Regulierung des bewegli- chen Teils der Scharniere korrigieren (Abb. 9).

Positionierung im Einbauraum Die Waschmaschine in den Einbauraum einfügen, die Stellfüße ggf. drehen, um sie eben aufzustellen und dann die Stellfüße mit der entsprechenden Gegenmutter blockieren. Bei der Ausführung mit hinteren Stellfüßen die Gebrauchs- und Pflegeanleitung zu Rate ziehen. Um zu verhindern, dass die Schwingungen des Gerätes auf die Möbel übertragen werden, in die die Maschine eingebaut ist, muss vermieden werden, dass die Seitenwände und der Ober- teil mit den Möbeln in Kontakt kommen, indem Sie einen Ab- stand von mindestens 2 mm lassen. Auch die Rückseite der Waschmaschine darf nicht die Rückwand berühren.9 Falls der Einbauraum eine Höhe von 870 mm haben sollte, ist der Bausatz zur Erhöhung der Waschmaschine zu ver- wenden. Der Bausatz ist mittels des Ersatzteilservice erhältlich. In Übereinstimmung mit den geltenden Sicherheitsvorschriften müssen die Öffnungen, die sich eventuell zwischen dem Fußboden und der Unterseite des Sockels sowie zwischen dem Fußboden und den Seitenwänden der Waschmaschine bilden, unbedingt geschlossen werden, sofern die Waschmaschine am Ende einer Möbellinie positioniert ist. Das Abdecken der Öffnungen soll vermeiden, dass die un- ter Spannung stehenden Teile der elektrischen Anlage berührt werden können. Zum Entfernen der Abdeckungen ein Werkzeug und niemals die Hände benutzen. Bei Nichtbeachtung der oben genannten Sicher- heitsvorschriften übernimmt unser Unternehmen keinerlei Haftung.

Der Sockel der Einbaumöbel muss entfernbar sein, um die Abwasserpumpe eventuell reinigen zu können. In einigen Fällen, ist der Sockel der Einbaumöbel nicht an ei- nem Stück bzw. ein einziges Teil, sondern einfach auf die Breite der Waschmaschine begrenzt, sodass der Möbelsockel mit 4 Schrauben am Waschmaschinensockel befestigt werden kann. Hierzu die 4 auf dem Sockel markierten Bezugspunkte beachten (siehe Abb. 9-10-11). Zum Anbringen des Möbelsockels niemals den Waschmaschinensockel entfernen oder umrüsten. Dieser muss absolut unversehrt und an der Waschmaschine befestigt bleiben.10 INSTRUCTIONS DE MONTAGE DES LAVE-LINGE INTÉGRABLES IMPORTANT - La machine est conforme aux normes de sécurité en vigueur en matière d’appareils électriques et doit être installée par un technicien qualifié conformément aux normes en vigueur, afin d’éviter tout risque pour l’utilisateur. Dimensions pour la pose

Code 19392029103PROGRAMM-LEITFADEN Programme Temp. (°C) Max. Schleuder- drehzahl (U/min) Max. Beladung Waschen (kg) Vorwäsche Hauptwäsche Weichspüler Vorwäsche Intensiv Bügelleicht Sonder- spülgang Flexi time Beschreibung des Waschprogramms Baumwoll- und Buntwäsche Gering verschmutzte nicht farbechte Buntwäsche / 20° Max. 7

Kaltwäsche oder 20°C, Spülen und Endschleudern mit der eingestellten Drehzahl Normal verschmutzte nicht farbechte Buntwäsche 30° / 40° Max. 7

Hauptwäsche 30°C oder 40°C, Spülen und Endschleudern mit der eingestellten Drehzahl Normal verschmutzte farbechte Buntwäsche 60° Max. 7

Hauptwäsche 60°C, Spülen und Endschleudern mit der eingestellten Drehzahl Stark verschmutzte farbechte Buntwäsche 90° Max. 7

Hauptwäsche 90°C, Spülen und Endschleudern mit der eingestellten Drehzahl Eco 40-60 Linge en coton normalement sale déclaré lavable à 60°C ou à 40°C ensemble - Max.

Kaltwäsche oder 20°C, Spülen und Endschleudern mit der eingestellten Drehzahl Gering verschmutzte Wäsche 30° / 40° 1000 3,5

Hauptwäsche 30°C oder 40°C, Spülen und Endschleudern mit der eingestellten Drehzahl Normal verschmutzte Wäsche 60° 1000 3,5

Hauptwäsche 60°C, Spülen und Endschleudern mit der eingestellten Drehzahl Empfindliche Wäsche/Seide Wäsche, die aufgefrischt werden soll / 20° 600 2 -

Kaltwäsche oder 20°C, Spülen und Endschleudern mit der eingestellten Drehzahl Gering verschmutzte Wäsche 30° / 40° 600 2 -

Hauptwäsche 30°C oder 40°C, Spülen und Endschleudern mit der eingestellten Drehzahl Wolle Wäsche, die aufgefrischt werden soll / 20° 800 2 -

Kaltwäsche oder 20°C, Spülen und Endschleudern mit der eingestellten Drehzahl Gering verschmutzte Wäsche 30° / 40° 800 2 -

Hauptwäsche 30°C oder 40°C, Spülen und Endschleudern mit der eingestellten Drehzahl - Max. 7 - -

Spülen und nur Abpumpen oder Abpumpen und Endschleudern mit der eingestellten Drehzahl - Max. 7 - - - - -

Nur Abpumpen oder Abpumpen und Endschleudern mit der eingestellten Drehzahl Schnell Leichte Baumwollstoffe oder empfindliche Textilien, die aufgefrischt werden sollen /20°/ 30° 800 2 -

Kaltwäsche oder Hauptwäsche → 20° C / 30°C, Spülen und Endschleudern mit der eingestellten Drehzahl Nachtbetrieb Gering verschmutzte sehr empfindliche Wäsche / 20° 1000 3

Leiser Kaltwaschgang oder Hauptwaschgang → 20°C (Summer AUS), Spülen und Endschleudern mit der eingestellten Drehzahl Gering verschmutzte Wäsche 30° / 40° 1000

Leiser Hauptwaschgang 30° / 40°C (Summer AUS), Spülen und Endschleudern mit der eingestellten Drehzahl Normal verschmutzte Wäsche 60° 1000

Leiser Hauptwaschgang 60°C (Summer AUS), Spülen und Endschleudern mit der eingestellten Drehzahl Weichspüler

Spülen und nur Abpumpen oder Abpumpen und Endschleudern mit der eingestellten Drehzahl Handwäsche Wäsche, die aufgefrischt werden soll

Kaltwäsche, Spülen und Endschleudern mit der eingestellten Drehzahl Hemden / Arbeitskleidun Wäsche, die aufgefrischt werden soll / 20° 800 2 -

Kaltwäsche oder 20°C, Spülen und Endschleudern mit der eingestellten Drehzahl Gering verschmutzte Wäsche 30° / 40° 800 2 -

Hauptwäsche 30°C oder 40°C, Spülen und Endschleudern mit der eingestellten Drehzahl Jeans Wäsche, die aufgefrischt werden soll / 20° 800 2 -

Kaltwäsche oder 20°C, Spülen und Endschleudern mit der eingestellten Drehzahl Gering verschmutzte Wäsche 30° / 40° 800 2 -

Hauptwäsche 30°C oder 40°C, Spülen und Endschleudern mit der eingestellten Drehzahl Sport Wäsche, die aufgefrischt werden soll / 20° 800 2 -

Kaltwäsche oder 20°C, Spülen und Endschleudern mit der eingestellten Drehzahl Gering verschmutzte Wäsche 30° / 40° 800 2 -

Hauptwäsche 30°C oder 40°C, Spülen und Endschleudern mit der eingestellten Drehzahl Gemischte Wäsche Baumwolle und Synthetik, die aufgefrischt werden soll / 20° Max. 3

Kaltwäsche oder 20°C, Spülen und Endschleudern mit der eingestellten Drehzahl Gering verschmutzte Baumwolle und Synthetik 30° / 40° Max. 3

Hauptwäsche 30°C oder 40°C, Spülen und Endschleudern mit der eingestellten Drehzahl
