BRUGSANVISNING LBI147 SMEG

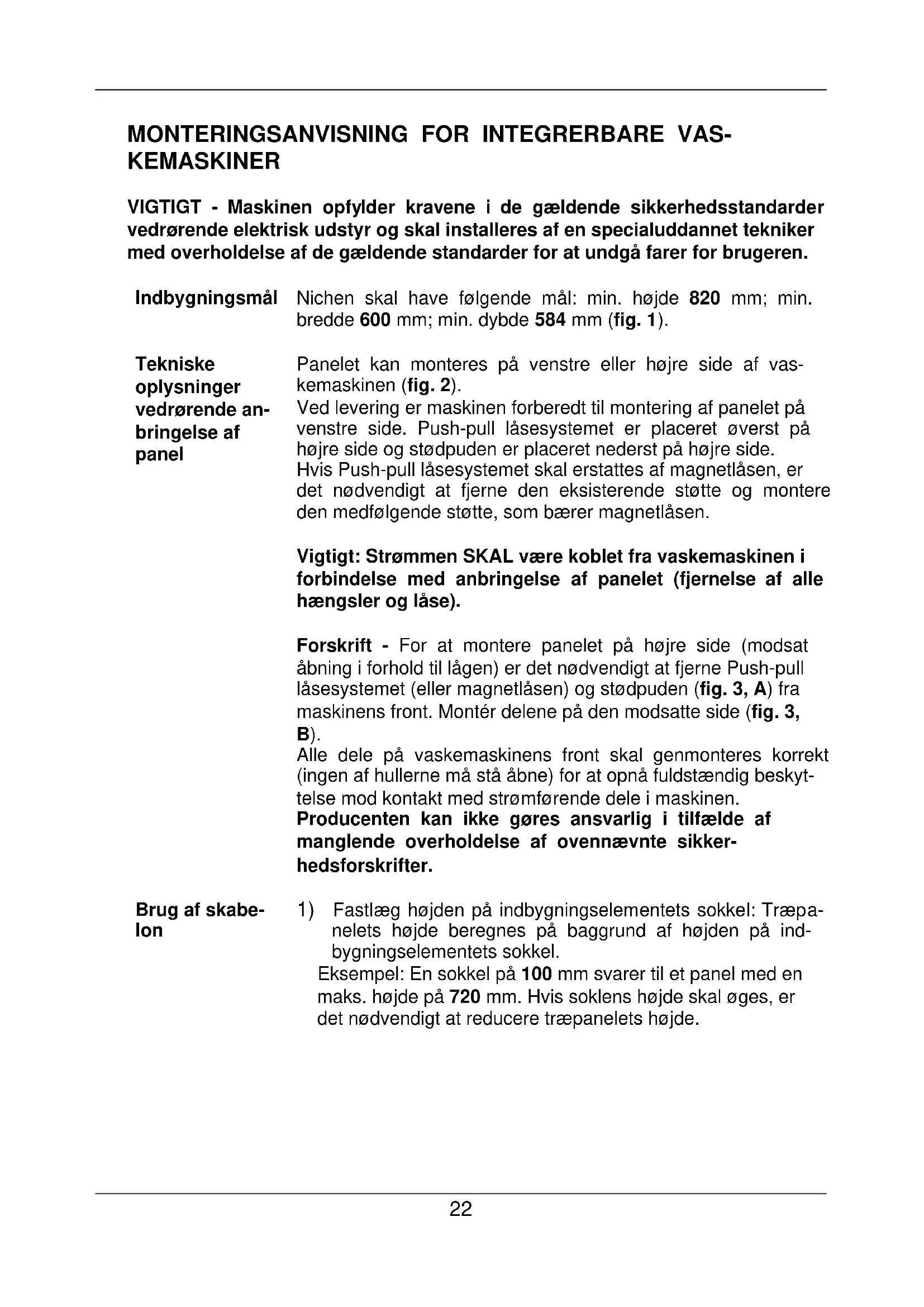

KEMASKINER VIGTIGT - Maskinen opfylder kravene i de gældende sikkerhedsstandarder vedrørende elektrisk udstyr og skal installeres af en specialuddannet tekniker med overholdelse af de gældende standarder for at undgå farer for brugeren. Indbygningsmål

Nichen skal have følgende mål: min. højde 820 mm; min. bredde 600 mm; min. dybde 584 mm (fig. 1).

Tekniske oplysninger vedrørende an- bringelse af panel Panelet kan monteres på venstre eller højre side af vas- kemaskinen (fig. 2). Ved levering er maskinen forberedt til montering af panelet på venstre side. Push-pull låsesystemet er placeret øverst på højre side og stødpuden er placeret nederst på højre side. Hvis Push-pull låsesystemet skal erstattes af magnetlåsen, er det nødvendigt at fjerne den eksisterende støtte og montere den medfølgende støtte, som bærer magnetlåsen.

Vigtigt: Strømmen SKAL være koblet fra vaskemaskinen i forbindelse med anbringelse af panelet (fjernelse af alle hængsler og låse).

Forskrift - For at montere panelet på højre side (modsat åbning i forhold til lågen) er det nødvendigt at fjerne Push-pull låsesystemet (eller magnetlåsen) og stødpuden (fig. 3, A) fra maskinens front. Montér delene på den modsatte side (fig. 3, B). Alle dele på vaskemaskinens front skal genmonteres korrekt (ingen af hullerne må stå åbne) for at opnå fuldstændig beskyt- telse mod kontakt med strømførende dele i maskinen. Producenten kan ikke gøres ansvarlig i tilfælde af manglende overholdelse af ovennævnte sikker- hedsforskrifter.

1) Fastlæg højden på indbygningselementets sokkel: Træpa-

nelets højde beregnes på baggrund af højden på ind- bygningselementets sokkel. Eksempel: En sokkel på 100 mm svarer til et panel med en maks. højde på 720 mm. Hvis soklens højde skal øges, er det nødvendigt at reducere træpanelets højde.23

2) Anbring skabelonen indvendigt på panelet og sørg for, at

den fastsatte sokkelhøjde flugter med panelets nederste kant (fig. 4). Benyt den gradinddelte skala. Skabelonen skal også centreres i vandret retning ved hjælp af de lodrette linier, som er afmærket i enderne.

3) Når skabelonen er anbragt korrekt, optegnes placeringen

af følgende huller ved hjælp af en blyant:

huller til hængsler og til hængslernes låseskruer (fig. 4); hul til fastgørelse af metalpladen (ved brug af mag- netlåsen) eller krogen (ved brug af Push-pull låsesys- temet) (fig. 4, A og B).

1) Bor hullerne til hængslerne (fig. 5) samt til krogen til Push-

pull låsesystemet (fig. 5) eller til metalpladen til mag- netlåsen (fig. 6) og hullerne til fastgørelse af hængslerne (fig. 6) i panelet.

2) Hullerne til fastgørelse af hængslerne og metalpladen til

magnetlåsen skal have en dybde på 13 mm og en diame- ter på 2 mm. Disse mål gælder for et panel af massivt træ. I et panel af spånplade skal der kun bores i beklædningen (fig. 6).

3) Fastspænd de to hængsler på panelet (fig. 7).

4) Montér krogen til Push-pull låsesystemet eller metalpladen

til magnetlåsen på den modsatte side af hængslerne (fig. 7).

5) Fastgør panelet til vaskemaskinen som vist i fig. 8.

Justering af hængsler Hvis panelet efter montering på vaskemaskinen sidder skævt eller er forskudt i forhold til maskinens front, er det muligt at korrigere dets placering ved hjælp af hængslernes bevægelige del (fig. 9).

Placering i ni- chen Anbring vaskemaskinen i nichen. Drej eventuelt fødderne for at nivellere maskinen og blokér dem ved hjælp af den tilhørende kontramøtrik. For at hindre overførsel af vaskemaskinens vibrationer til ele- menterne, hvori maskinen er indbygget, må sidepanelerne og toppanelet ikke være i kontakt med elementerne. Dette sikres ved at opretholde en afstand på min. 2 mm. Der skal også være afstand mellem maskinens bageste del og bagvæggen. Hvis nichen har en højde på 870 mm, er det nødvendigt at benytte udstyret til hævning af vaskemaskinen. Udstyret kan bestilles hos reservedelsafdelingen. Sikkerhedsforskrifterne foreskriver under alle omstændigheder, at åbningerne mellem gulvet og den nederste del af soklen og mellem gulvet og maskinens sidepaneler skal lukkes fuldstæn-24 digt, hvis vaskemaskinen er i slutningen af en række element- er. Beklædningen skal hindre kontakt med de strømførende dele og skal kun kunne fjernes ved hjælp af værktøj. Producenten kan ikke gøres ansvarlig i tilfælde af manglende overholdelse af ovennævnte sikker- hedsforskrifter.

Anbringelse af sokkel

Elementernes sammenhængende sokkel skal kunne fjernes således, at eventuel rengøring af afløbspumpen er mulig. I enkelte tilfælde er der ikke tale om en sammenhængende sokkel til elementerne og soklen svarer i disse tilfælde kun til vaskemaskinens bredde. I dette tilfælde kan elementets sokkel fastgøres til vaskemaskinens sokkel med fire skruer ved at benytte de fire referencemærker på vaskemaskinens sokkel (se fig. 9, 10 og 11). Anbringelse af elementernes sokkel må ikke indebære fjer- nelse eller ændring af vaskemaskinens sokkel. Af hensyn til sikkerheden må vaskemaskinens sokkel ikke fjernes og den skal derfor forblive intakt og monteret på vas- kemaskinen.25
