LIETOŠANAS INSTRUKCIJA KD61X SMEG

LV - Uzmanību! Jūsu gaisa nosūcējs varētu būt aprīkots ar savādāku spuldzīti, nekā tas ir uzrādīts tehniskajā grāmatiņā. Nomainīt bojātu spuldzīti ar tāda paša veida spuldzīti, izmantojot kā atsauci marķējumu, kas atrodas spuldzītes nodaļas tuvumā un šeit uzrādītajā tabulā. Veids Jauda Rozete Piktograma Halogēna spuldze 28W E14

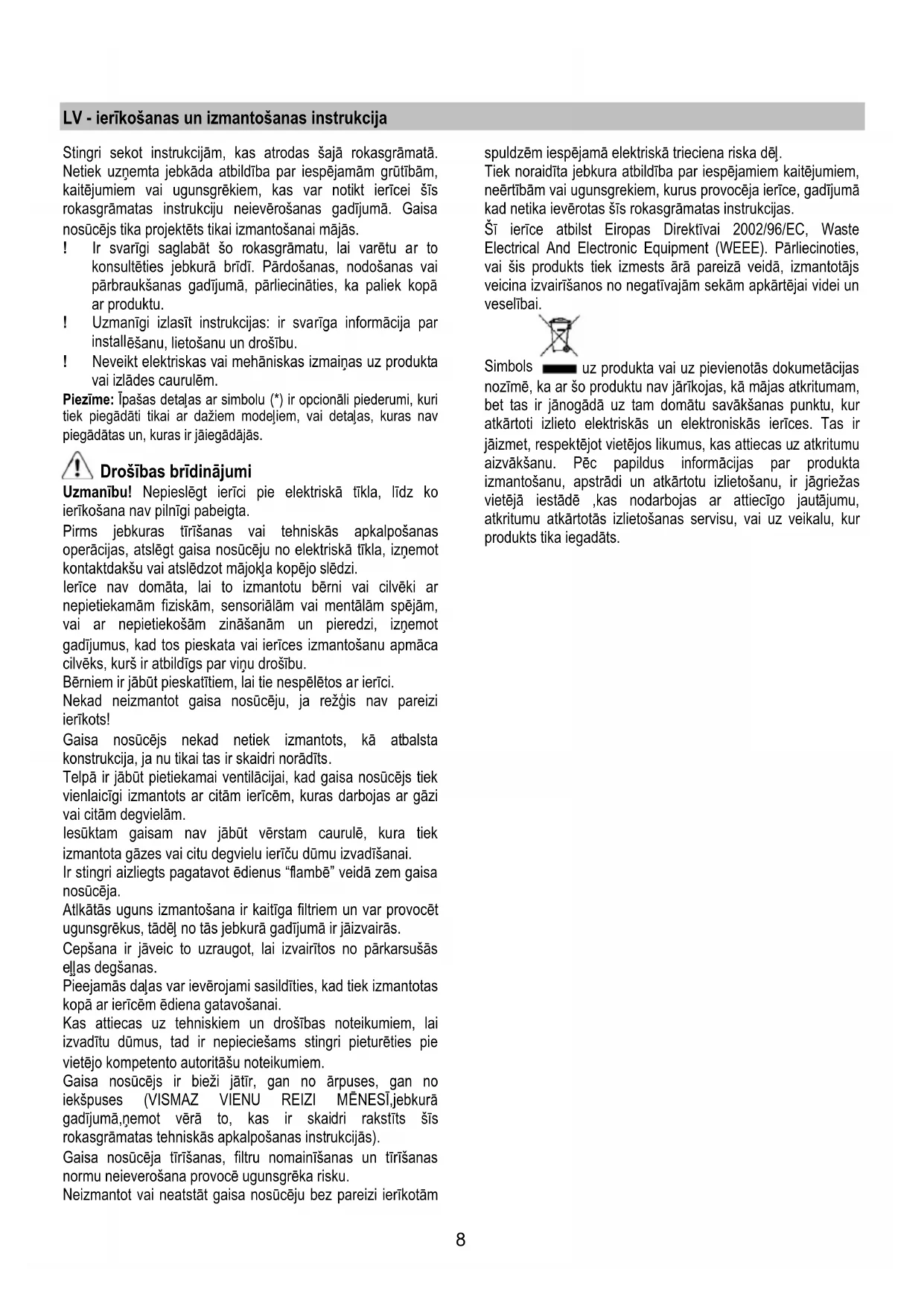

种类 瓦数 插座 象形图 卤素灯 28W E14 白炽灯 40W E14 FOG0024249 Ed.09/20118 LV - ierīkošanas un izmantošanas instrukcija Stingri sekot instrukcijām, kas atrodas šajā rokasgrāmatā. Netiek uzņemta jebkāda atbildība par iespējamām grūtībām, kaitējumiem vai ugunsgrēkiem, kas var notikt ierīcei šīs rokasgrāmatas instrukciju neievērošanas gadījumā. Gaisa nosūcējs tika projektēts tikai izmantošanai mājās. ! Ir svarīgi saglabāt šo rokasgrāmatu, lai varētu ar to konsultēties jebkurā brīdī. Pārdošanas, nodošanas vai pārbraukšanas gadījumā, pārliecināties, ka paliek kopā ar produktu. ! Uzmanīgi izlasīt instrukcijas: ir svarīga informācija par install ēšanu, lietošanu un drošību. ! Neveikt elektriskas vai mehāniskas izmaiņas uz produkta vai izlādes caurulēm. Piezīme: Īpašas detaļas ar simbolu (*) ir opcionāli piederumi, kuri tiek piegādāti tikai ar dažiem modeļiem, vai detaļas, kuras nav piegādātas un, kuras ir jāiegādājās. Drošības brīdinājumi Uzmanību! Nepieslēgt ierīci pie elektriskā tīkla, līdz ko ierīkošana nav pilnīgi pabeigta. Pirms jebkuras tīrīšanas vai tehniskās apkalpošanas operācijas, atslēgt gaisa nosūcēju no elektriskā tīkla, izņemot kontaktdakšu vai atslēdzot mājokļa kopējo slēdzi. Ierīce nav domāta, lai to izmantotu bērni vai cilvēki ar nepietiekamām fiziskām, sensoriālām vai mentālām spējām, vai ar nepietiekošām zināšanām un pieredzi, izņemot gadījumus, kad tos pieskata vai ierīces izmantošanu apmāca cilvēks, kurš ir atbildīgs par viņu droš ību. Bērniem ir jābūt pieskatītiem, lai tie nespēlētos ar ierīci. Nekad neizmantot gaisa nosūcēju, ja režģis nav pareizi ierīkots! Gaisa nosūcējs nekad netiek izmantots, kā atbalsta konstrukcija, ja nu tikai tas ir skaidri norādīts. Telpā ir jābūt pietiekamai ventilācijai, kad gaisa nosūcējs tiek vienlaicīgi izmantots ar citām ierīcēm, kuras darbojas ar gāzi vai citām degvielām. Iesūktam gaisam nav jābūt vērstam caurulē, kura tiek izmantota gāzes vai citu degvielu ierīču dūmu izvadīšanai. Ir stingri aizliegts pagatavot ēdienus “flambē” veidā zem gaisa nosūcēja. Atlk ātās uguns izmantošana ir kaitīga filtriem un var provocēt ugunsgrēkus, tādēļ no tās jebkurā gadījumā ir jāizvairās. Cepšana ir jāveic to uzraugot, lai izvairītos no pārkarsušās eļļas degšanas. Pieejamās daļas var ievērojami sasildīties, kad tiek izmantotas kopā ar ierīcēm ēdiena gatavošanai. Kas attiecas uz tehniskiem un drošības noteikumiem, lai izvadītu dūmus, tad ir nepieciešams stingri pieturēties pie vietējo kompetento autoritāšu noteikumiem. Gaisa nosūcējs ir bieži jātīr, gan no ārpuses, gan no iekšpuses (VISMAZ VIENU REIZI MĒNESĪ,jebkurā gadījumā,ņemot vērā to, kas ir skaidri rakst īts šīs rokasgrāmatas tehniskās apkalpošanas instrukcijās). Gaisa nosūcēja tīrīšanas, filtru nomainīšanas un tīrīšanas normu neieverošana provocē ugunsgrēka risku. Neizmantot vai neatstāt gaisa nosūcēju bez pareizi ierīkotām spuldzēm iespējamā elektriskā trieciena riska dēļ. Tiek noraidīta jebkura atbildība par iespējamiem kaitējumiem, neērtībām vai ugunsgrekiem, kurus provocēja ierīce, gadījumā kad netika ievērotas šīs rokasgrāmatas instrukcijas. Šī ierīce atbilst Eiropas Direktīvai 2002/96/EC, Waste Electrical And Electronic Equipment (WEEE). Pārliecinoties, vai šis produkts tiek izmests ārā pareizā veidā, izmantotājs veicina izvairīšanos no negatīvajām sekām apkārtējai videi un veselībai. Simbols uz produkta vai uz pievienotās dokumetācijas nozīmē, ka ar šo produktu nav jārīkojas, kā mājas atkritumam, bet tas ir jānogādā uz tam domātu savākšanas punktu, kur atkārtoti izlieto elektriskās un elektroniskās ierīces. Tas ir jāizmet, respektējot vietējos likumus, kas attiecas uz atkritumu aizvākšanu. Pēc papildus informācijas par produkta izmantošanu, apstrādi un atkārtotu izlietošanu, ir jāgriežas vietējā iestādē ,kas nodarbojas ar attiecīgo jautājumu, atkritumu atkārtotās izlietošanas servisu, vai uz veikalu, kur produkts tika iegadāts.9 Izmantošana Gaisa nosūcējs ir veidots, lai to izmantotu iesūkšanas versijā ar evakuāciju uz ārpusi vai filtrēšanas versijā ar iekšējo recirkulāciju. Iesūkšanas versija Gaisa nosūcējam ir gaisa augšējā izeja B, kas ir domāta dūmu izvadīšanai uz ārpusi (izvadīšanas caurule un stiprinājuma spailes nav piegādātas). Attēls 1 Versija ar filtru Gadijuma, ja nav iespejams izvadit dumus un tvaikus uz arpusi, var izmantot gaisa nosuceju versija ar filtru, ierikojot 1 vai 2 aktivo oglu filtrus (*). Dumi un tvaiki tiek atkartoti apstradati virtuve. Attēls 2 Modeļi bez iesūkšanas motora darbojas tikai iesūkšanas versijā un tiem ir jābūt pievienotiem pie perifēriskas iesūkšanas vienības (nav piegādāta ar ierīci). Savienosanas instrukcijas ir sniegtas kopā ar perifērisko vienību. Ierīkošana Attēls 3-4-5-6-7-8-9-10 Minimālam attālumam starp plīts virsmu, kur tiek novietoti tilpumi un viszemākās gaisa nosūcēja daļas nav jābūt mazākam par 50cm elektriskās plīts gadījumā un 65cm gāzes un kombinētas virtuves gadījumā. Gadījumā, ja ierīkošanas instrukcijās gāzes ierīcei tiek precizēts lielāks attālums, ir nepieciešams to ievērot. Elektriskā pieslēgšana Tīkla spriegumam ir jāatbilst spriegumam, kurš ir atzīmēts uz īpašas etiķetes, kura atrodas gaisa nosūcēja iekšpusē. Ja nosūcējam ir kontaktdakša, pievienot to rozetei, kura atbilst pastāvošiem likumiem un atrodas pieejamā zonā arī pēc installēšanas. Ja gaisa nosūcējam nav kontaktdakšas (tieša pieslēgšana pie elektriskās sistēmas) vai arī kontaktdakša neatrodas pieejamā zonā, arī pēc installēšanas, pielietot normām atbilstošu bipolāru slēdzi, kurš nodrošina pilnu atslēgšanu no tīkla sprieguma, pārslodzes kategorijas III nosacījumos, saskaņā ar ierīkošanas likumiem. Uzmanību! pirms pieslēgt gaisa nosūcējau pie tīkla barošanas un pirms pārbaudīt t ā pareizu darbošanos, vienmēr pārbaudīt ka tīkla kabelis ir ierīkots pareizi. Ierīkošana Gaisa nošūcējs ir aprīkots ar fiksēšanas korķiem, kas ir piemēroti sienu/griestu lielākai daļai. Jebkurā gadījumā, ir nepieciešams griezties pie kvalificēta tehniķa, lai pārliecinātos par materiālu derīgumu sienu/griestu veidam. Sienai/griestiem ir jābūt pietiekoši biezai/iem, lai noturētu gaisa nosūcēja svaru.10 Darbošanās izmantot taustus, kuri atrodas uz nosūcēja priekšdaļas lai ieslēgtu gaismas un iesūkšanas motoru. Attēls 11 Izmantot augstāku ātrumu īpašas virtuves dūmu koncentrācijas gadījumā. Iesakām ieslēgt iesūkšanu 5 minūtes pirms ēdiena gatavošanas sākšanas un neslēgt to ārā vēl 15 minūtes pēc ēdiena gatavošanas pabeigšanas. Darbošanās – Modelis ar displeju

Elektroniskām komandām, kas ir ierīkotas uz Jūsu gaisa nosūcēja, ir daudzas funkcijas/īpašības: -Dzinēja “on-off” funkcija. Piespiežot taustu Nr.1, dzinējs ieslēdzas un izslēdzas. Pie ieslēgšanās, gaisa nosūcējs automātiski uzsāk darbību trešajā ātrumā. -Ātrums nr.6. Ātrums var būt izvēlēts ar taustu Nr.2 un Nr.3 palīdzību un ir pārredzams uz tam domāta displeja. -Funkcija “taimeris”. Tas kalpo dzinēja un gaismu ieprogrammētu izslēgšanu pēc 15 minūtēm no funkcijas aktivācijas, kas tiek aktivēta, piespiežot pogu Nr.4. Kad taimeris ir aktivēts, uz displeja mirguļo viens punkts apakšā pa labi. -Gaismas “on-off” funkcijas. Piespiežot taustu Nr.5 ieslēdzas vai izslēdzas gaisma. -Īpašas funkcijas. Elektroniskām programmām, kas ir ierīkotas uz Jūsu iesūkšanas gaisa nosūcēja, ir progresīvas funkcijas, lai palīdzētu produkta tehniskai apkopei un labai izmantošanai. -Nepieciešamības norādījums lai tīrītu metāla filtrus. Katru mikroprocesora 30.lietošanas stundu, sistēmas sirds, ar mirguļojoša “A” burta palīdzību uz displeja, norādīs uz nepieciešamību notīrīt prettauku metāla filtrus, tas ir tādēļ, lai nodrošinātu labāku iesūkšanu un labāku apkārtējās vides higiēnu. Lai atceltu brīdinājuma ziņojumu, kad filtri ir notīrīti, vajag pie pilnībā izslēgta gaisa nosūcēja, turēt piespiestu taustu Nr.2 ilgāk par 5 sekundēm. Kad tausts tiek piespiests, uz displeja parādīsies burts “A”, kad paies 5 sekundes, tas pazudīs un mikroprocesors atsāks skaitīt 30 stundas jaunam brīdinājuma ziņojumam. -Ogļu filtru nomainīšanas nepieciešamības nor ādījums (ja tādi ir ierīkoti). Ja Jūsu nopirktais gaisa nosūcējs tiks izmantots iesūkšanas versijā un tātad izmanto ogļu filtrus iesūkto dūmu attīrīšanai, ir nepieciešams, vispirms, brīdināt elektroniskās sistēmas mikroprocesoru, kas vada ierīci funkcijā ar filtru. Tādēļ, kad gaisa nosūcējs ir pilnība izslēgts, turēt piespiestu taustu Nr.4 ilgāk par 5 sekundēm. Kad tausts tiek piespiests, uz displeja parādās “_” (norāda, ka gaisa nosūcējs neizmanto ogļu filtru), kas pēc 5 sekundēm kļūst par “C” (norāda, ka gaisa nosūcējs izmanto ogļu filtru). No šī brīža, mikroprocesors katru 120. lietošanas stundu paziņos par izmantotā ogļu filtra nomainī šanu, padarot par mirguļojošu “C” uz displeja. Tas notiek, lai nodrošinātu labāku iesūkšanu un labāku apkartējās vides higiēnu. Lai atceltu brīdinājuma paziņojumu, kad ogļu filtri ir nomainīti, vajag, pie pilnībā izslēgta gaisa nosūcēja, turēt piespiestu taustu Nr.3 ilgāk par 5 sekundēm. Kad tiek piespiests tausts, uz displeja parādīsies burts “C”, kad paies 5 sekundes, tas pazudīs un parādīsies jauns brīdinājuma paziņojums. Tehniskā apkalpošana Pirms jebkura veida tehniskās apkalošanas darba, atslēgt gaisa nosūcēju no elektrības.

Tīrīšana Gaisa nosūcējs ir bieži jātīra (vismaz tikpat bieži, cik bieži tiek veikta tauku filtru tehniskā apkalpošana) gan no ārpuses, gan no iekšpuses. Tīrīšanai ir jāizmanto mitrs audums, kurš ir samitrināts ar neitrāliem šķidriem mazgāšanas līdzekļiem. Neizmantot jebkuru abrazīvus saturošu produktu. NEIZMANTOT ALKOHOLU! Uzmanību: Ierīces tīrīšanas un filtru nomainīšanas normu neievērošana var vest pie ugunsgrēka riskiem. Tātad ir ietecams pieturēties pie ieteiktām instrukcijām. Tiek noraidīta jebukra atbildība par iespējamiem dzinēja bojajumiem, ugunsgrēkiem, kas tika provocēti neatbistošas tehniskās apkalpošanas vai augstāk minēto brīdinājumu neievērošanas dēļ. Prettauku filtrs - Attēls 12 Notur tauku daļiņas, kas tiek veidotas no ēdiena pagatavošanas. Prettauku filtram ir jābūt tīrītam katru mēnesi, ar neagresīviem līdzekļiem, manuāli vai trauku mazgājamā mašīnā, pie zemas temperatūras un izmantojot īso ciklu. Ja tas tiek mazgāts trauku mazgājamā mašīnā, prettauku filtra metāla detaļas var kļūt nespodras, bet jebkurā gadījumā to spējas nemainās Aktīvo ogļu filtrs (Tikai Versijai ar Filtru) - Attēls 13 Notur nepatīkamas smaržas, kuras veidojas no ēdiena gatavošanas. Ogles filtra piesātināšana notiek pēc vairāk vai mazāk ilgas izmantošanas, atkarībā no virtuves veida un tauku filtru tīrīšanas biežuma. Jebkurā gadījumā, ir nepieciešams nomainīt kartridžu katru ceturto mēnesi. NEVAR būt mazgāts vai atjaunots. Spuldžu nomainīšana - Attēls 14 Atvienot ierīci no elektriskās sistēmas. Uzmanību! Pirms pieskarties spuldzēm, pārliecināties, ka tās ir aukstas.
