Tuotetyyppi	Liesituuletin
Merkki	SMEG
Malli	KD61X
Käyttöversio	Poistoilma (ulkoilmaan) tai kiertoilma (hiilisuodattimella, valinnainen)
Imutehojen määrä	6
Ajastinpysäytys	Kyllä, 15 minuuttia
Valaistustyyppi	Halogeenilamppu 28W (E14) tai hehkulamppu 40W (E14)
Rasvasuodatin	Metallinen, puhdistettava (joka kuukausi)
Aktiivihiilisuodatin	Valinnainen, vaihdettava enintään 4 kuukauden välein
Metallisuodattimen kylläisyyden ilmaisin	Kyllä, vilkkuu 30 käyttötunnin jälkeen
Hiilisuodattimen kylläisyyden ilmaisin	Kyllä, vilkkuu 120 käyttötunnin jälkeen (jos aktivoitu)
Pienin turvaetäisyys (liesitaso)	50 cm (sähköliesi), 65 cm (kaasu- tai yhdistelmäliesi)
Sähköliitäntä	220-240 V (vakio, katso tyyppikilvestä)
Asennus	Seinälle tai kattoon, sopivilla tulpilla
Suositeltu huolto	Ulko- ja sisäpinnat puhdistetaan vähintään kerran kuukaudessa kostealla liinalla ja neutraalilla pesuaineella
Turvallisuusohjeet	Ei koskaan käytetä ilman suojaa; vältä avotulta; irrota pistoke ennen huoltoa
Materiaali	Ei määritelty, mutta maininta kuumenevista osista

Usein kysytyt kysymykset - KD61X SMEG

Kuinka asentaa SMEG KD61X liesituuletin?

Asennuksen on noudatettava vähintään 50 cm (sähköliesi) tai 65 cm (kaasuliesi) turvaetäisyyttä liesitason ja liesituulettimen alimman osan välillä. Käytä mukana toimitettuja tulppia, jotka sopivat seinääsi tai kattoosi. Varmista, että pistorasia tai katkaisija on helposti saatavilla. Noudata ehdottomasti ohjekirjan ohjeita.

Kuinka käyttää liesituuletinta kiertoilmaversiossa?

Jos ulkoilman poisto ei ole mahdollista, asenna yksi tai kaksi aktiivihiilisuodatinta (valinnaiset lisävarusteet). Savut ja höyryt kierrätetään takaisin keittiöön. Aktivoi hiilisuodattimen ilmaisin asetuksista (katso ohjekirja).

Kuinka puhdistaa metalliset rasvasuodattimet?

Puhdista metallisuodattimet kerran kuukaudessa. Voit pestä ne käsin miedolla pesuaineella tai astianpesukoneessa matalassa lämpötilassa lyhyellä ohjelmalla. Värinmuutos on mahdollinen, mutta suodatusteho ei heikkene.

Milloin hiilisuodatin on vaihdettava?

Hiilisuodatin on vaihdettava enintään 4 kuukauden välein tai useammin käytöstä riippuen. Sitä ei voi puhdistaa tai uudistaa.

Kuinka nollata metallisuodattimen kylläisyyden ilmaisin?

Puhdistettuasi suodattimet, sammuta liesituuletin kokonaan. Pidä painiketta nro 2 painettuna yli 5 sekuntia, kunnes kirjain 'a' vilkkuu ja sitten katoaa. Laskuri nollautuu.

Kuinka aktivoida hiilisuodattimen ilmaisin?

Sammuta liesituuletin. Pidä painiketta nro 4 painettuna yli 5 sekuntia. Näyttö näyttää ensin '-' (ei hiiltä), sitten 'c' (hiili aktivoitu). Vapauta painike. 120 tunnin laskuri käynnistyy.

Kuinka vaihtaa viallinen lamppu?

Irrota pistoke. Odota, että lamput jäähtyvät. Tarkista, että ne ovat kunnolla paikoillaan. Vaihda tarvittaessa samanlainen lamppu: halogeeni 28W (E14) tai hehkulamppu 40W (E14) lokeron lähellä olevan kuvakkeen mukaisesti.

Liesituuletin ei toimi, mitä tehdä?

Tarkista sähköliitäntä (pistorasia, katkaisija). Varmista, että liesituuletin on kytketty oikein. Jos valot eivät syty, tarkista lamput. Katso ohjekirjaa virhekoodeja varten tai ota yhteyttä asiakaspalveluun.

Kuinka käyttää ajastinta?

Paina painiketta nro 4 aktivoidaksesi ajastin. Moottori ja valot sammuvat automaattisesti 15 minuutin kuluttua. Vilkkuva valopiste näytön oikeassa alakulmassa kertoo ajastimen olevan päällä.

Mitkä turvallisuusohjeet ovat tärkeitä?

Älä koskaan käytä liesituuletinta ilman suojaa. Älä liekitä ruokia sen alla. Irrota pistoke ennen huoltoa. Käytä käsineitä asennuksen aikana. Jos liesituuletinta käytetään polttolaitteiden kanssa, varmista riittävä ilmanvaihto.

KÄYTTÖOHJE KD61X SMEG

Fl Asennus- ja käyttoohjeet

Fl - Huomio! On mahdollsta, etta tuulettmessanne oleva lamppu on erilainen kuin ohjeikirassa on mainittu. Vaivda viottunut lamppu uuteen sanamlaiseen lamppuun lampputilan lahella sijalsevien ja alla olevassa taulukossa nakyvien merkintojen mukaiseesti.

Tyyppi	Watit	Littin	Kuva
Halogeeni	28W	E14
Hehkulamppu	40W	E14

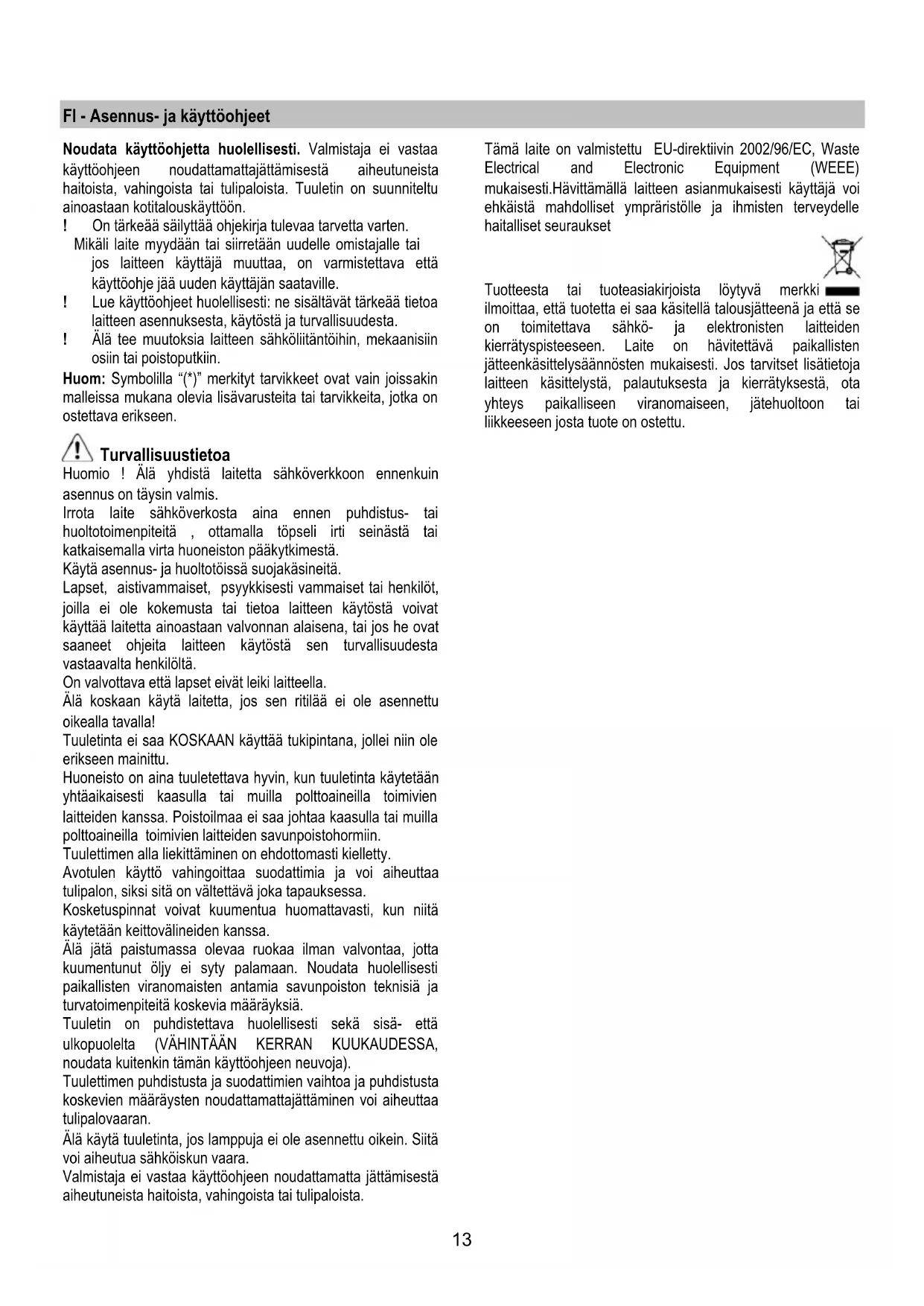

Fl - Asennus- ja käyttoohjeet

Noudata käytöohjetta huolellisesti. Valmistaja ei vastaa käytöohjeen noudattamattajättämisetä aiheituneista haitoista, vahingoista tai tulipaloista. Tuuletin on suunnitelu ainoastaan kotitalouskäyttoön.

! On tärkeä saïyttä ohjekirjä tulevaarvatetvarten. Mikäla laite mydän tai siirretäan uudelle omistajalle tai sos laitteen käytäju muuttaa, on varmistettava että käytöohje jäu den käytäjan saataville.
! Lue käytöohjeet huolellisesti: ne sisälätvät tärkeää tietaa laitteen asennuksesta, käytösta ja turvallisuudesta.
! Ää tee muutoksia laitteen sahkoliitäntöihin, mekaanisiin osiin tai poistoputkiin.

Huom: Symbolilla (^*) merkitytarvikkeet ovat vain joissakin malleissa mukana olevia lisavarusteita tai tarvikkeita, jotka on ostettava erikseen.

Turvallisuustietoa

Huomio! Alä yhdista laitetta sahköverkkoon ennenkuin asennus on tãysin valmis.

Irrota laite sähköverkosta aina ennen puhdistus- tai huoltotoimenpiteita, ottamalla topseli irti seinastä tai katkaisemalla virta huoneiston päkytkimestä.

Käytä asennus- ja huoltotöissä suojakäsineita.

Lapset, aistivammaiset, psyykkisesti vammaiset tai henkilöt, joilla ei ole kokemusta tai tietao laitteen käytösta voivat käytäa laitetta ainoastaan valvonnan alaisena, tai jos he ovat saaneet ohjeita laitteen käytösta sen turvallisuudesta vastaavalta henkilöltä.

On valvottava etta lapset eivat leiki laitteella.

Alä koskaan käytä laitetta, jos sen ritoläe ei ole asennettu oikealla tavalla!

Tuuletinta ei saa KOSKAAN käyttaa tukipintana, jollei niin ole erikseen mainittu.

Huoneisto on aina tuulettava hyvin, kun tuuletinta kaytetaan yhtaaikaisesti kaasulla tai muilla poltoaineilla toimivien laitteiden kanssa. Poistoilmaa ei saa johtaa kaasulla tai muilla poltoaineilla toimivien laitteiden savunpoistohormiin.

Tuulettinen alla liekittäminen on ehdottomasti kielletty.

Avotulen käytö vahingoittaa suodattimia ja voi aiheuttaa tulipalon, siksi sitä on välttävä joka tapauksessa.

Kosketuspinnat voivat kuimentua huomattavasti, kun niitta kaytetaan keittovalineiden kanssa.

Alä jatā paistumassa olevaa ruokaa ilman valvontaa, jotta kuumentunut oljy ei syty palamaan. Noudata huolellisesti paikallisten viranomaisten antamia savunpoiston teknisä ja turvatoimenpiteita koskevia märäyksiä.

Tuuletin on puhdistettava huolellisesti sekä sisä- ettäulkopuolelta (VAHINTÄAN KERRAN KUUKADESSA, noudata kuitenkin tämän käyttoohjeen nuvoja).

Tuulettinen puhdistusta ja suodattimien vaihtoa ja puhdistusta koskevien märäysten noudattamattajattäminen voi aiheuttaa tulipalovaaran.

Älä käytä tuuletinta,Jos lamppuja ei ole asennettu oikein.Siitt voi aiheutua sahköiskun vaara.

Valmistaja ei vastaa käytöohjeen noudattamatta jättämisetä aiheutuneista haitoista, vahingoista tai tulipaloista.

Tämä laite on valmistetu EU-direktiivin 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE) mukaisesti.Havittamällä laitteen asianmukaisesti käytäja voi ehkäistä mahdolliset ympräristolle ja ihmisten terveydelle Haitalliset seuraukset

Tuotteesta tai tuoteasiakirjoista loytyvā merkki ilmoittaa, etta tuotetta ei saa käsitetla talousjätteenä ja etta se on toimitettava sähkö- ja elektronisten laitteiden kierratypisteeseen. Laite on havitettäva paikallisten jätteenkäsittelysännösten mukaisesti. Jos tarvitset lisātietoja laitteen käsittelysta, palautukstesa ja kierratyksestä, ota yhteys paikalliseen viranomaiseen, jatehuoltoon tai liikkeeseen jostu tuote on ostetu.

Käytto

Tuuletin on tarkoitetu kaytettavaksi joko imukupuversiona ulkoisella poistolla tai suodatinversiona sisäiseen kiertoon.

Imukupuversio

Tuuletin on varustetu ylemmällä poistoakolla B,jonka kautta savu poistuu ulos (poistuptki ja kiinnitysnauhat eivat kuulu varustukseen).Kuva 1

Suodatinversio

Jos savua ja hóryä ei voida poistaa ulos, voidaan tuuletinta käyttaa suodatinversiona asentamalla sihen 1 tai 2 aktivhiilisuodatinta (*).

Savu ja hóry kierrättyvat keittiönn. Kuva 2

llman imumoottoria toimivat mallit toimivat ainoastaan imukupuversiona ja ne on yhdistettavakeskusimuriin (ej kuulvarustukseen).

Liitäntäohjeet tulevat lisälaitteen mukana.

Asennus

Kuva 3-4-5-6-7-8-9-10

Lieden keittotason tukipinnan ja keittiötuulettimen alimman osan välinen minimietäisyss on oltava vähintään 50cm sähköliesien osalta ja 65cm kaasu- ja sekaliasien osalta.

Jos kaasulieden käytöhjeissa vaaditaan suurempi etäisyys, on se otettava huomion.

Sähkölitanta

Verkon jännitteen on oltava sama kuin tuulettimen sisäpuolella olevassa tyyppikilvessä ilmoitettu jännite. Jos laitteessa on pistoke, liita tuuletin voimassaolevien normien mukaiseen pistorasiaan, joka sijaitsee sellaisessa paikassa, etta sihen pääsee käsiksi myös asennuksen jälkeen. Jos laitteessa ei ole pistoketta (suora liitos verkkoon) tai pistoke ei ole sellaisessa paikassa etta sihen pääsee käsiksi myös asennuksen jälkeen, käytä normien mukaista kaksinapaista katkaisijaa, jolla varmistetaan etta laite saadaan kokonaan irti sähköverkosta, jos ylijännite kategoria on III, asennussäantöjen mukaisesti.

Huomio! Tarkista aina, etta verkkokaapeli on asennetu oikealla tavalla ennen kuin yhdistat tuulettimen sahkoverkloon ja tarkistat etta se toimii oikein.

Asennus

Tuulettimessa on useimpiin seinä- ja kattomalleihin sopivat kiinnytstulpat. On kuitenkin välttämätontä kutsua asiantuntija tarkistamaan materiaalien sopivuus seinä- ja kattomallin.

Seinän/katon on oltava riittävän tukeva kestaakseen tuulettimen painon.

Toiminta

Liesituuletin on varustetu ohjauspaneelilla, josta voidaan saataa imun nopeuksia ja kytkea valo, joka valaisee keittotasoa. Kuya. 11

Käytä maksiminopeutta jos keittiössä on erityisen paljon hóryä. On suositeltavaa käynistää tuuletus 5 minuuttia ennen ruoanlaiton aloittamista ja antaa sen toimia noin 15 minuuttia ruoanlaiton lopettamisesta.

Toiminta-Naytto malli

Liesisuodattmeen asennetuilla elektronisilla saatimillä on useita toimintoja ja ominaisuuksa:

• Moottorin on-off-toiminto.

Painettaessa nappäntä nro 1 moottori käynnistyy tai sammu. Liesituuletin käynnistyy automaattisesti kolmannella nopeudella.

-6 nopeutta.

Nopeus voidaan valita nappaimilla nro 2 ja 3 ja asettaa nayttoon.

-Ajastimen toiminta.

Käytetään moottorin ja valojen ohjelmoituun sammuttamiseen 15 minuutin kuluttua toiminnon aktivoimisesa. Toiminto aktivoidaan painamalla nappäntä nro 4. Kun ajastin on aktivoitu, nayton alareunassa oikealla vikkuu piste.

• Valon on-off-toiminto.

Painettaessa nappaintnro 5 valosytty tai sammu.

-Erikoistoiminnot.

Liesituulettmean asennetut elektroniset saatimet on varustetu edistyksellisill toiminnoilla, jotka auttavat tuotteen huollossa ja asianmukaisssa kaytossa.

• Metallisuodattimien puhdistustarve -ilmoitus.

30 käytöttunn väein mikroprossessori, järestelmän sydän, ilmoittaa näytöllä vilkkuvalla "a"-kirjaimella tarpeesta puhdistaa metalliset rasvasuodattimet parhaan imun ja ymparistöhygienian takaamiseksi.

Kun olet puhdistanut suodattimet, poista varoitusviesti liesituulettimen ollessa taysin sammutettuna pitamalla painettuna nappain nro 2 yli 5 sekunnin ajan. Nappainta painaettaessa naytolle ilmaantuu kirjain "a", 5 sekunnin kuluttua se haviä ja mikroprossessori alkaa laskea uudelleen 30 suntia uutta varoitusviestiä varten.

-Hiilisuodattimien (jos asennettu) vaihtotarve -ilmoitus.

Jos kaytāhankimaasi liesituuletinta suodatusversiona ja kaytā siinā hiilisuodattimia imettyjen savujen puhdistamiseksi, ilmoita siitä ennen kaikkea elektronisen järjestelman mikroprossessorille, joka ohjaa laitetta suodatusversiona. Liesituulettem ollessa tāysin sammutettuna paina yli 5 sekunnin ajan nappäintä nro 4. Kun painat nappäintä, naytolle

ilmaantuu "-" (ilmoittaa, etta liesituulettimessa ei ole hiilisuodatinta), joka muuttuu 5 sekunnin kuluttua "c"-kirjaimeksi (ilmoittaa, etta liesituulettimessa on hiilisuodatin).

Tästa lahtien mikroprossessori ilmoittaa 120 käytöttunn valein tarpeesta vaihtaa hiilisuodatin näytöllä vilkkuvala "c"-kirjaimella. Tämä takaa parhaan imun ja ympäristöhygienian.

Kun olet vaihtanut hiilisuodattimet, poista varoitusviesti liesituulettinen ollessa taysin sammutettuna pitamalla painettuna nappain nro 3 yli 5 sekunnin ajan. Nappainta painettaessa naytolle ilmaantuu kirjain "c", 5 sekunnin kuluttua se haviaa ja mikroprossessori alkaa laskea uudelleen 120 suntia uutta varoitusviestiä varten.

Huolto

Huomio! Irroita laite aina virtalähteesti ennen puhdistustai huoltotoimenpiteit, irrota virtajohdon pistoke verkkovirtapistorasiasta tai katkaise virta kodin sahköverkosta.

Puhdistus

Tuuletin on puhdistettava usein sekä sisä- etttä ulkopuolelta (vahintään yhtä usein kuin rasvasuodattimien huolto). Käytä puhdistukseen neutraalissa nestemäisessä pesuaineessa kostutettua kangasta.

Välta hankaavia pesuaineita.

ÄLÄ KÄYTA ALKOHOLIPITOISIA PUHDISTUSAINEITA!

Huomio: Laitteen puhistusta ja suodattimien vaihtoa koskevien märäysten noudattamattajattäminen voi aiheuttaa tulipalovaaran. On siis suositeltavaa noudattaa märäyksiä.

Valmistaja ei vastaa mahdollisista vaaristahuoltotoimenpiteista tai yllamainittujen normiennoudattamattajattamisesta aiheutuvista moottorivioista taitulipaloista.

Rasvasuodatin - Kuya 12

Se pidattäruanlaitosta syntyvat rasvahiukkaset.

Rasvasuodatin on puhdistettava kerran kuukaudessamiedolla pesuaineella, kasin tai astianpesukoneessa alhaisella lamptilalla ja lyhyella pesuohjelmalla.

Metallinen rasvasuodatin voi haalistua astianpesukoneessa, mutta tamä ei vaikuta sen suodatestheoon millään tavalla.

Hiilisuodatin (ainoastaan suodatinversiossa)

Kuva.13

Imee ruoanlaitosta aiheutuvat epamiellyttavt hajut.

Hiilisuodattimen kyllastys tapahtuu pidemman kayton jalkeen riippuen keittiotyypista ja rasvasuodattimen puhdustustehydestä. Joka tapauksessa suodatin on vaihdettava vahintaan neljan kuukauden valein.

Sitä El voi pestä eikä kayttä uudastaan

Lamppujen vaihto - Kuva. 14

Irrota laite sähköverkosta.

Huomio! Tarkista etta lamput eivat ole kuumia ennen kuin kosket nihin.

Jos valaistus ei toimi, tarkista etta lamput on asennettu oikein paikoilleen ennen kuin otat yhteyttä tekniseen tukeen.
