KÄYTTÖOHJE KICGR70X2 SMEG

i Lue tämä käyttöopas huo- lellisesti ennen laitteen asentamista ja käyttöä oman turvallisuutesi ja lait- teen oikean toiminnan ta- kaamiseksi. Pidä nämä ohjeet aina laitteen lähet- tyvillä, niiden täytyy seura- ta laitetta myös, jos se myydään tai luovutetaan kolmansille osapuolille. On tärkeää, että käyttäjät tuntevat laitteen toiminta- ja turvallisuusominaisuudet.

⚠ Johtojen liitännän saa tehdä vain pätevä teknikko.

• Valmistaja ei vastaa väärästä asennuksesta tai käytöstä aiheutuneista vahingoista.
• Pienin turvallinen etäisyys keittotason ja liesituulettimen välillä on 650 mm (jotkut mallit voidaan asentaa alemmas, katso työ- ja asennusmittoja koskevaa kappaletta).
• Jos kaasukäyttöisen keittota- son asennusohjeet määrää- vät, että etäisyyden on oltava yllä mainittua suurempi, oh- jeita on noudatettava.
• Tarkista, että sähköverkon jännite vastaa liesituulettimen sisällä olevan arvokilven tietoja.

• Erotuskytkimet on asennetta-va kiinteään järjestelmään kaapelointijärjestelmiä koskevien määräysten mukaisesti.

• Luokan I laitteita varten on tarkistettava, että kodin sähköverkossa on sopiva maadoitus.

• Liitä liesituuletin savuhormiin putkella, jonka läpimitta on vähintään 120 mm. Savun poistoreitin on oltava mahdol-lisimman lyhyt.
• Kaikkia ilman poistoa koskevia määräyksiä on noudatettava.
• Älä liitä liesituuletinta savuka-naviin, joiden kautta poistetaan palamishöyryjä (esimer-kiksi lämmityskattilat, takat jne.).
• Jos liesituuletinta käytetään yhdessä muiden kuin sähkö-laitteiden (esimerkiksi kaasu-laitteiden) kanssa, on pystyt-tävä takaamaan riittävä huoneen tuuletus poistokaasujen paluuvirtauksen estämiseksi. Kun liesituuletinta käytetään yhdessä muiden kuin sähkö-laitteiden kanssa, huoneen negatiivinen paine ei saa ylittää 0,04 mbar, jotta liesituule-tin ei palauta höyryjä huonee-seen.
• Ilmaa ei saa poistaa sellaisen putken kautta, jota käytetään kaasulla tai muilla polttoaineilla toimivien laitteiden savun imemiseen.
• Jos virtajohto vahingoittuu, sen saa vaihtaa vain valmis-taja tai huoltopalvelun teknikko.
• Kytke pistoke voimassa olevien määräysten mukaiseen ja saavutettavissa olevaan pistorasiaan.

- Savunpoistoa koskevien teknisten ja turvallisuuteen liittyvien toimenpiteiden suhteen on noudatettava tarkkaan paikallisten viranomaisten antamia määräyksiä.

⚠️ VAROITUS: Poista suoja-kalvot ennen liesituuletti-men asentamista.

- Käytä vain liesituulettimelle sopivia ruuveja ja kiinnitysosia.

⚠️ VAROITUS: Jos ruuveja ja kiinnitysosia ei asenneta näiden ohjeiden mukaisesti, voi aiheutua sähköiskuvaara.

- Älä katso suoraan optisilla välineillä (kiikari, suurennuslasi....).

- Älä liekitä liesituulettimen al-la: se voi aiheuttaa tulipalon.

- Yli 8-vuotiaat lapset ja psyyk-kisesti, fyysisesti tai sensorisesti rajoitteiset henkilöt tai kokemattomat ja taitamattomat henkilöt saavat käyttää tätä laitetta vain, jos heitä valvotaan ja heille on annettu tiedot laitteen turvallisesta käytöstä ja siihen liittyvistä vaaroista. Varmista, etteivät lapset pääse leikkimään laitteella. Lapset eivät saa tehdä käyttäjän puhdistus- ja huoltotoimenpiteitä ilman valvon-taa.

- Valvo lapsia ja varmista, etteivät he pääse leikkimään laitteella.

- Tätä laitetta eivät saa käyttää henkilöt (lapset mukaan lukien), joiden mielen, ruumiin

tai aistien terveys on heiken- tynyt tai joilla ei ole riittävää kokemusta ja tietoa, ellei hei- tä valvota tai ole valmennettu.

⚠ Kosketettavissa olevat osat voivat tulla hyvin kuumiksi keittolaitteiden käytön aikana

- Puhdista ja/tai vaihda suodat-timet määrätyn ajan kuluttua (tulipalovaara). Katso kappa-letta Huolto ja puhdistus.

- Tilassa täytyy olla asianmukainen tuuletus kun liesituule-tinta käytetään samanaikaisesti kaasulla tai muilla polttoaineilla toimivien laitteiden kanssa (ei koske laitteita, jotka poistavat tilaan vain ilmaa).

- Merkki tuotteessa tai sen pakkauksessa osoittaa, että tuotetta ei saa hävittää tavallisen kotitalousjätteen mukana. Tuote täytyy toimittaa asianmukaiseen sähköisten ja elektronisten osien keräyskeskukseen. Varmistamalla, että tuote hävitetään oikealla tavalla, on mahdollista auttaa välttämään ympäristöä ja henkilöiden terveyttä uhkaavia haittavaikutuksia, joita voi syntyä vääränlaisesta hävittämisestä. Lisätietoja tuotteen kierrättämisestä saat paikallisilta viranomaisilta, paikallisesta jätehuollosta tai liikkeestä, josta tuote on ostettu.

2. KÄYTTÖ

• Liesituuletin on suunniteltu ainoastaan kotitalouskäyttöön, keittiön hajuien poistamiseen.
• Älä koskaan käytä liesituuletinta muuhun tarkoitukseen kuin siihen, mitä varten se on suunniteltu.
• Älä koskaan pidä korkeita liekkejä toi-minnassa olevan liesituulettimen alla.
• Säädä liekkien koko sillä tavoin, että ne kohdistuvat vain kypsennysastian pohjaan. Varmista, etteivät liekit tule astian reunoien alta.
• Rasvakeittimiä on valvottava jatku-vasti käytön aikana: ylikuumentunut öljy voi syttyä palamaan.

3. PUHDISTUS JA HUOLTO

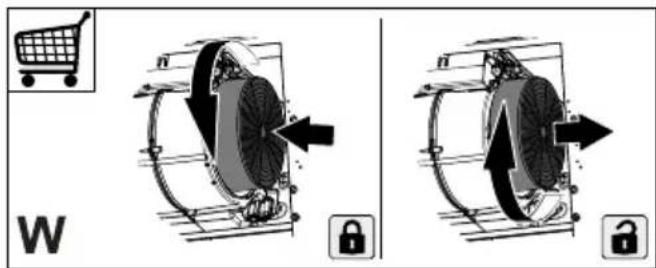

- Aktiivihilisuodatinta ei voi pestä eikä regeneroida, se täytyy vaihtaa noin 4 kuukauden käytön jälkeen tai useammin, jos laitetta käytetään paljon (W).

W n n

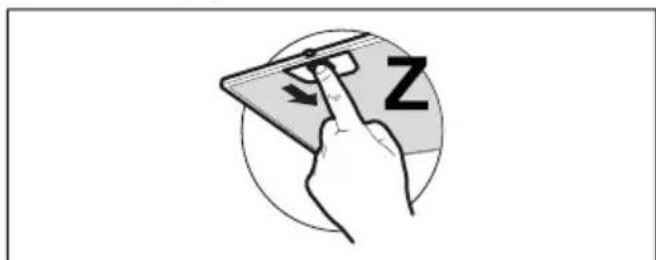

- Rasvasuodattimet täytyy puhdistaa aina 2 kuukauden käytön jälkeen tai useammin, jos laitetta käytetään paljon. Ne voidaan pestä astianpesukoneessa (Z).

• Puhdista liesituuletin kostealla liinalla ia neutraalilla pesunesteellä.
• Vältä alkoholi- tai silikonituotteiden käyttöä liesituulettimen ulkoisessa ja sisäisessä puhdistuksessa.

Jos tuote tai jokin sen osa on valmistettu ruostumattomasta teräksestä, käytä puhdistukseen erityisiä hankaamattomia tuotteita ja noudata satiinipinnan linjoja puhdistuksen aikana.

4. OHJAIMET

	A	B	C	D	E	F	G	H
Näppäin	Toiminto Led-valo
A	Käynnistää/sammuttaa moottorin ensimmäisellä nopeudella. Näyttää asetetun nopeuden.						nopeuden.
B	Vähentää käyttönopeutta. Näyttää asetetun nopeuden.
C	Lisää käyttönopeutta. Näyttää asetetun nopeuden.
D Kytkee	moottorin päälle/pois tehonopeudella.Tämä nopeus on ajastettu 6 minuuttiin. Kun aika on päättynyt, järjestelmä palaa automaattisesti edelliseen nopeuteen.						Näyttää vuorotellen HI ja jäljelle jaäneen ajan kerran sekunnissa.
	Pitkä painallus, kun kaikki kuormitukset ovat pois päältä (moottori + valo):Kytkee päälle/pois aktiivihilisuodatinten hälytyksen.						FC+piste (2 vilkkumista) – hälytys päälläFC+piste (1 vilkkuminen) – hälytys pois päältä.
E 24 tunnin toiminto	Kytkee päälle/pois moottorin 24 tunnin tilassa. Tämä on nopeus, joka mah-döllistaa 10 minuutin imun joka tunti 24 tunnin jaksossa.						Näkyy 24, ja oikealla alhaalla ole-va piste vilkkuu kerran sekunnissa moottorin ollessa päällä.Kytketään pois päältä painamalla näppäintä.
	Kun suodatinten hälytys on meneillään, hälytys nollataan pitämällä näppäintä painettuna noin 3 sekunnin ajan.Nämä merkinannot näkyvät vain moottori sammutettuna.						FF vilkkuu kolme kertaa.Kun menetelmä on valmis, aiem-min näkynyt merkinanto sammuu:FG kertoo, että metalliset rasvasuodattimet on pestävä. Hä-lytys kytkeytyy päälle liesituuletti-men 100 todellisen työtunnin jälkeen.FC kertoo, että aktiivihilisuodatti-met tulee vaihtaa ja että metalliset ras-vasuodattimetkin tulee pestä. Hä-lytys kytkeytyy päälle liesituuletti-men 200 todellisen työtunnin jäl-keen.
F ViivetoimintoAktivoi automaattisen sammutuksen, jossa on 30 minuutin viive.Soveltuu hajujen poistoonteachern kytkeä päälle missä tahansa asennossa: kytketään pois päältä pai-namalla näppäintä tai sammuttamalla moottorin.							Näyttää käyttönopeuden, ja oik-kealla alhaalla oleva piste vilkkuu kerran sekunnissa.
G	Käynnistää ja sammuttaa valojärjestelmän suurimmalla teholla.						-
H	Käynnistää ja sammuttaa valaistuslaitteiston sisävalotilassa.						-

Käynnistyksen yhteydessä kortti tunnistaa verkon taajuuden.

Tunnistuksesta kerrotaan näytöllä seuraavasti:

• 50Hz: näyttöön ilmestyy sekunniksi "50"
• 60Hz: näyttöön ilmestyy sekunniksi "60"

Auto-Vent

Tämä on edistynyt automaattinen toiminto, joka yhdistää keittotason erityiseen liesituulettimeen. Sekä keittotasol-

la että liesituulettimella on infrapunasignaaleita hyödyntävä kommunikaattori. Puhaltimen nopeus määritetään automaattisesti keittotasolla olevan kuumimman kattilan lämpötilan ja tilan asetus- ten perusteella. Kattila voidaan ottaa käyttöön myös manuaalisesti keittota-solta.

Toiminnon automaattinen aktivointi

Toiminnon automaattista aktivointia var- ten aseta automaattinen tila H1:stä H6:een. Keittotaso asetetaan tehtaalla H5:een. Keittotaso reagoi aina kun sitä

käytetään. Keittotaso tunnista kattiloiden lämpötilan automaattisesti ja sää-tää puhaltimen nopeutta.

Automaattiset tilat

	Automaattinen valaistus	Keittäminen1) Paisto2)
Tila H0	Off Off Off
Tila H1	On Off Off
Tila H2 3)	On Puhaltimen 1. nopeus Puhaltimen	1. nopeus
Tila H3	On Off Puhaltimen 1. nopeus
Tila H4	On Puhaltimen 1. nopeus Puhaltimen	1. nopeus
Tila H5	On Puhaltimen 1. nopeus Puhaltimen	2. nopeus
Tila H6	On Puhaltimen 2. nopeus Puhaltimen	3. nopeus

1) Keittotaso tunnistaa keittotilan ja aktivoi puhaltimen nopeuden automaattisen tilan perusteella.
2) Keittotaso tunnistaa paistotilan ja aktivoi puhaltimen nopeuden automaattisen tilan perusteella.
3) Tämä tila aktivoi puhaltimen ja valon eikä se ole yhdistettynä lämpötilaan.

Automaattisen tilan muokkaus

1. Kytke laitteisto pois päältä.
2. Koske näppäintä 3 sekunnin ajan. Näyttö syttyy ja sammuu.
3. Koske näppäintä 3 sekunnin ajan.
4. Kosketa ajastinta, "Timer" muutaman kerran, kunnes "H" syttyy.
5. Kosketa ajästinta automaattisen tilan valitsemiseksi.

i Laittaaksesi liesituulettimen päälle suoraan liesituulettimen paneelilta kytke toiminnon automaattinen tila pois päältä.
i Kun kypsennys päättyy ja keittotaso kytketään pois päältä, liesituulettimen puhallin pysyy päällä vielä vähän aikaa. Tämän ajan kuluttua järjestelmä kytkee puhaltimen automaattisesti pois päältä ja estää sen vahingossa tapahtuvan käynnistymisen seuraavien 30 sekunnin ajan.

Puhaltimen nopeuden manuaalinen toiminta

Toiminto voidaan kytkeä päälle myös manuaalisesti. Tämän tekemiseksi kosketa kohtaa 📋, kun keittotaso on päällä. Näin toimimalla toiminnon automaattinen toiminta kytkeytyy pois päältä ja puhaltimen nopeutta voidaan muokata manuaalisesti.

Kun painetaan 📋; puhaltimen nopeus kasvaa yhdellä tasolla. Kun saavutetaan korkea taso ja painetaan uudelleen 📋, puhaltimen nopeus asetetaan arvoon 0, ja liesituulettimen puhallin kytkeytyy pois päältä. Jos haluat käynnistää puhaltimen uudestaan 1. nopeudella, koske 📋.

Toiminnon automaattista toimintaa varten kytke keittotaso pois päältä ja lai-ta se uudelleen päälle.

Valon aktivointi

Keittotaso voidaan myös asettaa siten, että valo syttyy aina automaattisest, kun keittotaso laitetaan päälle. Tämän teke-miseksi aseta automaattinen tila H1:stä H6:een.
i Liesituulettimen valo sammuu 2 minuuttia keittotason pois päältä kytkennän jälkeen.

5. VALAISTUS

- Vaihtoa varten ota yhteys huoltopalveluun ("Ostamista varten ota yhteys valtuutettuun huoltopalveluun").
