INSTRUKCJA OBSŁUGI KICGR70X2 SMEG

PL INSTRUKCJA UŻYTKOWANIA

SV ANVÄNDNINGSHANDBOK

FI KÄYTTÖOHJEET

AR المستخدم دليل

Dla zapewnienia własnego bezpieczeństwa oraz prawidłowego działania urządzenia, przed przystąpieniem do instalacji oraz użytkowania prosimy uważnie przeczytać poniższą instrukcję obsługi. Instrukcję obsługi należy trzymać zawsze w pobliżu urządzenia, a w przypadku odsprzedaży przekazać ją razem z urządzeniem osobom trzecim. Ważne jest, aby wszyscy użytkownicy znali sposób działania oraz zasady bezpieczeństwa urządzenia.

⚠️ Podłączenie kabli powin- no być wykonane przez wykwalifikowanego tech- nika.

• Producent nie ponosi odpowiedzialności za ewentualne szkody powstałe na skutek niewłaściwie wykonanej instalacji lub nieprawidłowego użytkowania.
• Minimalna bezpieczna odległość pomiędzy płytą kuchenna a okapem wynosi 650 mm (niektóre modele można instalować niżej; patrz punkt na temat wymiarów roboczych i instalacji).
• Jeśli instrukcje dotyczące instalacji płyty kuchennej gazowej podają większą odległość

niż wspomniana, należy to wziąć pod uwagę.

• Sprawdzić, czy napięcie sieciowe odpowiada wskazanemu na tabliczce znamionowej, przymocowanej wewnątrz okapu.
• Wyłączniki sekcyjne należy zainstalować w instalacji stacjonarnej, zgodnie z przepisami dotyczącymi systemów okablowania.
• W przypadku urządzeń Klasy I, sprawdzić czy domowa sieć zasilająca jest wyposażona w odpowiedni układ uziemiający.
• Podłączyć okap do przewodu kominowego rurą o średnicy co najmniej 120 mm. Przebieg rury odprowadzającej dymypowinien być jak najkrótszy.
• Należy przestrzegać wszystkich przepisów regulujących kwestię odprowadzania powietrza.
• Nie podłączać okapu wyciągowego do przewodów kominowych odprowadzających spaliny (np. z kotłów, kominków, itp.).
• Jeżeli okap używany jest w połączeniu z urządzeniami nieelektrycznymi (np. gazowymi), należy zagwarantować odpowiedni poziom wentylacji w pomieszczeniu, aby zapobiec powrotowi odprowadzanych dymów. Jeżeli okap używany jest w połączeniu z urządzeniami, które nie są zasilane prądem elektrycznym, podciśnienie w po-

mieszczeniu nie może przekraczać 0,04 mbar, aby uniknąć powrotu dymów z okapu do wnętrza pomieszczenia.

- Nie należy odprowadzać powietrza przewodem wykorzystywanym do odprowadzania dymów z urządzeń spalino- wych zasilanych gazem lub innymi paliwami.

- Jeżeli kabel zasilający ulegnie uszkodzeniu, musi być wymieniony przez producenta lub technika centrum serwisowego.

- Wtyczkę należy podłączyć do gniazdka spełniającego wymogi obowiązujących przepisów, znajdującego się w łatwo dostępnym miejscu.

- W odniesieniu do kwestii technicznych oraz bezpieczeństwa, należy ściśle przestrzegać obowiązujących przepisów miejscowych dotyczących odprowadzania dy-mów.

OSTRZEŻENIE: przed przystąpieniem do instala- cji okapu, usunąć folię ochronną.

- Używać wyłącznie śrub oraz elementów montażowych odpowiednich dla danego oka-pu.

OSTRZEŻENIE: instalacja śrub lub elementów mocujących wykonana niezgodnie z poniższymi wskazówkami może stwarzać ryzyko porażenia prądem.

- Nie patrzeć na nie bezpośrednio przez przyrządy optyczne (lornetka, szkło powiększające...).

- Nie flambirować potraw pod okapem: może to być przyczyną pożaru.

- Urządzenie może być używa- ne przez dzieci w wieku powy- żej 8 lat oraz osoby o ograni- czonych zdolnościach psy- chicznych, fizycznych i zmy- slowych lub z niedostatecz- nym doświadczeniem i wie- dzą na temat jego działania, pod warunkiem że są nie- ustannie nadzorowane i zo- stały poinstruowane w kwestii bezpiecznej obsługi urządze- nia oraz wynikających z tego zagrożeń. Należy pilnować, aby dzieci nie bawiły się urzą- dzeniem. Czyszczenie i kon- serwacja urządzenia nie po- winny być wykonywane przez dzieci, chyba że są one nad- zorowane.

- Dzieci należy nadzorować w celu upewnienia się, że nie bawią się urządzeniem.

- Urządzenie nie może być używane przez osoby (w tym dzieci) o ograniczonych zdolnościach psychicznych, fizycznych i zmysłowych lub bez wystarczającego doświadczenia lub wiedzy na te-mat jego działania, chyba że zostały poinstruowane i są nieustannie nadzorowane.

Osiągalne części mogą się bardzo rozgrzać w trakcie używania ich razem z urządzeniami przeznaczonymi do gotowania.

• Wyczyścić i/lub wymienić filtry po upływie określonego czasu (ryzyko pożaru). Patrz punkt Konserwacja i czyszczenie.
• Jeżeli okap używany jest jednocześnie z urządzeniami spalającymi gaz lub inne paliwa, w pomieszczeniu należy zapewnić odpowiednią wentylację (nie dotyczy urządzeń, które odprowadzają wyłącznie powietrze obecne w pomieszczeniu).

- Ten symbol umieszczony na produkcie lub na jego opakowaniu oznacza, że nie można go usuwać jako zwykłego odpadu pochodzącego z gospodarstwa domowego. Zużyty produkt należy przekazać do centrum zbiórki odpadów specjalizującego się w recyklingu komponentów elektrycznych i elektronicznych. Utylizując produkt w sposób właściwy, przyczyniasz się do zapobiegania ewentualnym ujemnym wpływom na środowisko naturalne oraz na zdrowie ludzi, które mogłyby powstać w wyniku niewłaściwej utylizacji. Szczegółowe informacje na temat recyklingu tego produktu można uzyskać w urzędzie miasta, lokalnych instytucjach zajmujących się likwi-

dacją odpadów lub w sklepie, w którym produkt został zakupiony.

2. UŻYTKOWANIE

• Okap został zaprojektowany wyłącznie do użytku domowego, do eliminacji zapachów kuchennych.
• Okapu nie należy używać do celów innych niż te, do których jest on przeznaczony.
• Nigdy nie pozostawiać włączonego dużego płomienia pod okapem, kiedy jest on uruchomiony.
• Intensywność płomienia należy regulować w taki sposób, aby znajdował się wyłącznie pod naczyniem do gotowania i nie wystawał po jego bo-kach.
• Nie zostawiać frytkownic bez nadzoru podczas używania: rozgrzany olej może się zapalić.

3. CZYSZCZENIE I KONSERWACJA

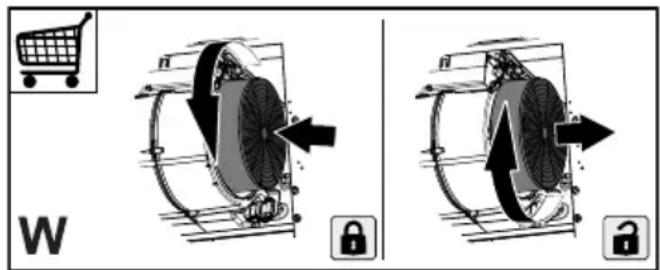

- Filtra węglowego nie można myć ani regenerować, lecz trzeba go wymieniać mniej więcej co 4 miesiące użytkowania lub częściej, jeśli jest używany bardzo intensywnie (W).

W n n a

- Filtry przeciwtłuszczowe należy czyścić co 2 miesiące użytkowania lub częściej, jeżeli są używane bardzo intensywnie. Można je myć w zmywarce do naczyń (Z).

• Czyścić okap wilgotną ściereczką i neutralnym płynem do mycia.
• Do czyszczenia zewnętrznej i wewnętrznej strony okapu unikać stosowania produktów zawierających alkohol lub silikon.

Jeśli produkt lub jedna z jego części jest wykonana ze stali nierdzewnej, używać specjalnych produktów nieściernych, a podczas czyszczenia śledzić satynowe linie wykończenia.

4. POLECENIA

	A	B	C	D	E	F	G	H
Przycisk	Funkcja LED
A	Włącza/Wyłącza silnik z pierwszą prędkością. Wyświetła ustawioną prędkość.
B	Zmniejsza prędkość roboczą. Wyświetła ustawioną prędkość.
C	Zwiększa prędkość roboczą. Wyświetła ustawioną prędkość.
D Włącza/Wyłącza silnik z prędkością Intensywną.Prędkość ta uruchamia się na czas równy 6 minutom. Po upływie czasu, system powraca automatycznie do poprzedniej prędkości.							Wyświetla naprzemiennie HI i po-zostały czas, raz na sekundę.
							FC+Punkt (2mignięcia)-Alarm aktywny.FC+Punkt (1mignięcie)-Alarm wyłączony.
E Funkcjonowanie 24hWłącza/Wyłącza silnik w trybie 24h, z prędkością umożliwiającą 10 minutowe zasysanie co godzinę w cyklu 24-godzinnym.							Wyświetla 24 i punkt na dole po prawej stronie miga raz na sekundę, w czasie gdy silnik jest w sta-nie funkcjonowania.Można wyłączyć za pomocą przy-cisku.
							FF miga trzykrotnie.Po zakończeniu procedury wy-świetlona sygnalizacja wyłącza się:FG sygnalizuje konieczność umy-cia filtrów przeciwłuszczowych metalowych. Alarm włącza się po 100 godzinach rzeczywistego funkcjonowania okapu.FC sygnalizuje konieczności wy-miany filtrów z węglem aktywnym i umycie filtrów przeciw-tłuszczowych metalowych. Alarm włącza się po 200 godzinach rzeczywistego funkcjonowania okapu.
F	Funkcja DelayUaktywnia wyłącznie automatyczne opóźnione o 30’.Odpowiedni do zakończenia usuwania zapachów.Może być włączone na dowolnej pozycji, wyłącza się po naciśnięciu na przy-cisk lub po wyłączeniu silnika.						Wyświetla prędkość roboczą i punkt w dole po prawej stronie mi-ga jeden raz na sekundę.
G	Włącza i wyłącza system oświetleniowy z maksymalną intensywnością.						-
H	Włącza i wyłącza instalację oświetlenia w trybie Lampka Oświetleniowa.						-

Po włączeniu, karta rozpoznaje często- tliwość sieci.

Rozpoznanie jest sygnalizowane na wy- świetlaczu:

• 50Hz: na wyświetlaczu pojawi się na jedną sekundę napis "50"
• 60Hz: na wyświetlaczu pojawi się na jedną sekundę napis "60"

Auto-Vent

Jest to zaawansowana funkcja automatyczna, która umożliwia połączenie płyty

grzewczej z okapem specjalnym. Zarówno płyta grzewcza, jak i okap, są wyposażone w nadajnik sygnału podczerwieni. Prędkość wentylatora jest wyznaczana automatycznie na podstawie ustawień trybu i temperatury najbardziej gorącego naczynia znajdującego się na płycie grzewczej. Wentylator można uruchomić również ręcznie, bezpośrednio na płycie grzewczej.

Automatyczna aktywacja funkcji

Aby funkcja włączała się automatycz-

nie, ustawić tryb automatyczny na poziom od H1 do H6. Płyta grzewcza jest fabrycznie ustawiona na poziom H5.

Płyta grzewcza reaguje za każdym razem gdy zostanie używa. Płyta grzewcza

automatycznie wykrywa temperaturę naczyń i reguluje prędkość wentylatora.

Tryby automatyczne

	Oświetlenie automatyczne	Gotowanie1) Smażenie2)
Tryb H0	Off Off Off
Tryb H1	On Off Off
Tryb H2 3)	On Prędkość wentylatora 1 Prędkość wentylatora 1	wentylatora 1
Tryb H3	On Off Prędkość wentylatora 1
Tryb H4	On Prędkość wentylatora 1 Prędkość wentylatora 1	wentylatora 1
Tryb H5	On Prędkość wentylatora 1 Prędkość wentylatora 2	wentylatora 2
Tryb H6	On Prędkość wentylatora 2 Prędkość wentylatora 3	wentylatora 3

1) Płyta grzewcza wykrywa proces gotowania i aktywuje prędkość wentylatora w zależności od ustawionego trybu automatycznego.
2) Płyta grzewcza wykrywa proces smażenia i aktywuje prędkość wentylatora w zależności od ustawionego trybu automatycznego.
3) Ten tryb aktywuje wentylator i światło i nie jest powiązany z wykrywaniem temperatury.

Zmiana trybu automatycznego

1. Wyłączyć urządzenie.
2. Przez 3 sekundy nacisnąć na przy-cisk Ⓔ. Wyświetlacz włączy się i następnie wyłączy.
3. Przez 3 sekundy nacisnąć na przycisk =0
4. Kilka razy nacisnąć na "Timer", aż do momentu włączenia "H".
5. Nacisnąć na +na Timer, aby wybrać tryb automatyczny.

i Aby włączyć okap bezpośrednio na panelu okapu, wyłączyć funkcjonujący tryb automatyczny.
Po zakończeniu gotowania i wyłączeniu płyty grzewczej, wentylator okapu pozostaje jeszcze przez określony

czas w stanie funkcjonowania. Po upływie tego czasu, system automatycznie wyłączy wentylator i przez kolejne 30 sekund nie zezwoli na jego przypadkowe uaktywnienie.

Ręczne funkcjonowanie prędkości wentylatora

Funkcję można włączyć ręcznie. W tym celu nacisnąć na 📞, kiedy płyta grzewcza jest aktywna. W ten sposób automatyczne funkcjonowanie funkcji zostanie wyłączone i będzie można ręcznie zmienić prędkość wentylatora.

Po naciśnięciu na prędkość wentylatora zwiększy się o jeden poziom. W przypadku osiągnięcia wysokiego poziomu i ponownego naciśnięcia na, prędkość wentylatora zostanie ustawiona na 0 i wentylator okapu wyłączy się. Aby ponownie uruchomić wentylator na prędkości 1, nacisnąć na .

i Aby aktywować automatyczne funkcjonowanie funkcji, wyłączyć płytę grzewczą i ponownie ją włączyć.

Włączenie światła

Płyta grzewcza może być ustawiona na automatyczne włączanie światła, za każdym razem, gdy zostanie ona uaktywniona. W tym celu ustawić tryb automatyczny na poziom od H1 do H6.

Światło na okapie wyłączy się 2 minuty po wyłączeniu płyty grzewczej.

5. OŚWIETLENIE

- W celu wymiany należy skontaktować się z centrum serwisowym ("W celu zakupu zwrócić się do centrum serwisowego").
