KICGR70X2 - Exaustor de cozinha SMEG - Manual de utilização gratuito

Tipo de produto	Coifa exaustora
Marca	Smeg
Modelo	KICGR70X2
Largura	70 cm
Alimentação elétrica	220-240 V, 50/60 Hz
Classe elétrica	Classe I (aterramento obrigatório)
Número de velocidades	Multi-velocidades + Velocidade intensiva (6 min) + Modo 24h
Tipo de evacuação	Evacuação externa (reciclagem possível com filtro de carvão)
Diâmetro do duto	Mínimo 120 mm
Filtro de gordura	Metálico, lavável na máquina de lavar louça (a cada 2 meses)
Filtro de carvão	Não lavável, substituição a cada 4 meses
Iluminação	LED, intensidade máxima e modo luz de serviço
Tipos de controles	Eletrônicos táteis com display LED
Funções especiais	Auto-Vent (ligação placa de indução), alarme de manutenção, desligamento programado 30 min, função 24h
Distância mínima de segurança	650 mm entre o plano de cocção e a coifa (ou mais conforme especificações da placa)
Instalação	Fixação na parede, necessita de técnico competente para a conexão elétrica
Reparabilidade	Peças de reposição disponíveis através do serviço pós-venda Smeg

Perguntas frequentes - KICGR70X2 SMEG

Como instalar a coifa Smeg KICGR70X2?

A instalação deve ser feita por um técnico competente. Conecte a coifa ao duto da chaminé com um tubo de diâmetro mínimo 120 mm. Respeite as normas locais e a distância de segurança mínima de 650 mm. Certifique-se de que a tensão da rede corresponda à da placa de identificação e que o aterramento esteja correto.

Qual é a distância mínima entre a coifa e a placa de cocção?

A distância de segurança mínima entre o plano de cocção e a coifa é de 650 mm. Se as instruções da sua placa de cocção especificarem uma distância maior, siga essas indicações.

Como limpar os filtros de gordura?

Os filtros de gordura metálicos devem ser limpos a cada 2 meses (ou mais frequentemente em caso de uso intensivo). Eles são laváveis na máquina de lavar louça. Use um detergente neutro e evite produtos à base de álcool ou silicone para o restante da coifa.

Com que frequência substituir o filtro de carvão?

O filtro de carvão ativado não pode ser lavado nem regenerado. Ele deve ser substituído a cada 4 meses (ou mais frequentemente em caso de uso intensivo). O alarme 'FC' sinaliza a necessidade de substituição.

O que significa o display 'FC' na coifa?

'FC' piscando indica que é necessário lavar os filtros de gordura metálicos e substituir os filtros de carvão (após 200 horas de funcionamento). 'FG' sozinho indica a lavagem dos filtros de gordura (após 100 horas).

Como ativar a função Auto-Vent com uma placa de indução?

Para ativar o Auto-Vent, ajuste a placa de cocção compatível em um modo automático (H1 a H6). A coifa ajustará sua velocidade de acordo com a temperatura detectada. Você também pode desativar a função pressionando a tecla dedicada da placa.

Posso usar a coifa em modo reciclagem sem evacuação externa?

Sim, a coifa pode funcionar em reciclagem instalando um filtro de carvão ativado (opcional). Nesse caso, o ar é filtrado e depois devolvido à cozinha. Certifique-se de ventilar o ambiente corretamente.

Como ajustar a iluminação em modo luz de serviço?

A iluminação LED possui dois modos: intensidade máxima (tecla G) e Luz de Serviço (tecla H). A luz de serviço é uma intensidade reduzida para iluminação auxiliar.

O que fazer em caso de mau funcionamento da tela?

Se a tela não funcionar, verifique primeiro a alimentação elétrica. Se o problema persistir, contate o serviço pós-venda Smeg. Não tente reparar o aparelho por conta própria.

Como redefinir o alarme dos filtros?

Para redefinir o alarme dos filtros após limpeza/substituição, pressione a tecla correspondente (veja o manual). Em geral, o procedimento é indicado na seção 'Controles' do manual. O alarme desliga automaticamente após a redefinição.

MANUAL DE UTILIZADOR KICGR70X2 SMEG

PT LIVRO DE INSTRUÇÕES PARA UTILIZAÇÃO

DA BRUGSVEJLEDNING

NO BRUKSVEILEDNING

Para sua segurança e funcionamento correto do aparelho, agradecemos que leia este manual com atenção, antes da instalação e colocação em funcionamento do aparelho. Conserve estas instruções sempre junto do aparelho, mesmo em caso de cedência ou transferência a terceiros. É importante que os utilizadores tenham conhecimento de todas as características de funcionamento e de segurança do aparelho.

A ligação dos cabos deve ser realizada por um técnico competente.

- O fabricante declina toda e qualquer responsabilidade por eventuais danos decorrentes da instalação ou utilização incorreta ou imprópria do aparelho.

- A distância mínima de segurança entre a placa de cozedura e o exaustor é de 650 mm (alguns modelos poderão ser instalados a altura inferior; consulte o parágrafo sobre as dimensões de trabalho e a instalação).

- Se nas instruções de instalação da placa de cozinha a gás estiver especificada uma distância superior, é necessário respeitá-la.

- Verifique se a tensão da rede elétrica corresponde à indicada na chapa de caraterísticas aplicada no interior do exaus-tor.

- Os dispositivos de seccionamento devem ser montados na instalação elétrica fixa, em conformidade com a legislação sobre sistemas de cablagem.

- Para os aparelhos da Classe I, certifique-se de que a rede elétrica doméstica dispõe de um sistema eficaz de ligação à terra.

- Ligue o aspirador à chaminé utilizando um tubo de, pelo menos, 120 mm de diâmetro. O caminho percorrido pelo fumo deve ser o mais curto possível.

- Devem ser respeitadas todas as disposições da legislação em matéria de evacuação de ar.

- Não ligue o exaustor a condu- tas de fumo que transportem fumos de combustão (por ex. caldeiras, lareiras, etc.).

- Se o exaustor for utilizado em conjunto com aparelhos não elétricos (por ex. aparelhos alimentados a gás), deve ser tida em devida conta a necessidade de assegurar um grau suficiente de ventilação no aposento, para impedir o retorno dos gases de exaustão. Quando o exaustor é utilizado em conjunto com outros aparelhos não alimentados por corrente elétrica, a pressão negativa no aposento não de-

ve ultrapassar 0,04 mbar, para evitar que os fumos regressem ao aposento através do exaustor.

• O ar não deve ser evacuado através de condutas utilizadas para descarregar o fumo de aparelhos de combustão alimentados a gás ou outros combustíveis.
• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante ou por um técnico do serviço de assistência.
• Ligue a ficha a uma tomada em conformidade com os regulamentos em vigor, numa posição acessível.
• Em relação às medidas técnicas e de segurança que é necessário respeitar para evacuar o fumo, é importante seguir atentamente os regula- mentos estabelecidos pelas autoridades locais.

ADVERTÊNCIA: antes de instalar o exaustor, retire as películas de proteção.

- Utilize apenas parafusos e quinquilharia apropriada para o exaustor.

ADVERTÊNCIA: a não instalação dos parafusos ou dos elementos de fixação em conformidade com estas instruções pode causar risco de choque elétrico.

- Não olhe diretamente para a luz com instrumentos óticos (binóculo, lupa....).

• Não cozinhe flamejados de-baixo do exaustor, porque há risco que incêndio.
• Este aparelho pode ser utilizado por crianças com idade igual ou superior a 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais diminuídas ou com experiência e conhecimento insuficientes, desde que sejam vigiadas e tenham recebido instrução sobre a utilização do aparelho de forma segura e compreendam os perigos que o seu uso comporta. As crianças não devem brincar com o aparelho. A limpeza e manutenção do aparelho não devem ser realizadas por crianças, a não ser sob vigilância.
• Vigie as crianças, certificando-se de que não brinquem com o aparelho.
• O aparelho não deve ser utilizado por pessoas (incluindo crianças) com capacidades psico-físico-sensoriais diminuídas ou com experiência e conhecimentos insuficientes, salvo se vigiadas atentamente e instruídas.

As partes acessíveis podem ficar muito quentes durante a utilização dos fogões

- Limpe e/ou substitua os filtros, respeitando os intervalos de tempo especificados pelo fabricante (perigo de incêndio). Consulte o parágrafo Manutenção e limpeza.

• Deve haver uma ventilação adequada no aposento, sempre que o exaustor for utilizado simultaneamente com aparelhos que utilizem gás ou outros combustíveis (não aplicável a aparelhos que apenas descarregam ar no aposento).
• O símbolo colocado no produto ou na sua embalagem indica que o produto não pode ser eliminado como lixo doméstico. Deverá ser entregue num centro de recolha seletiva próprio para reciclagem de resíduos de equipamentos elétricos e eletrónicos. A eliminação correta deste produto contribui para evitar os possíveis efeitos negativos para o meio ambiente e a saúde que seriam criados pela manipulação imprópria dos seus resíduos. Para mais informações sobre o local onde entregar o produto para reciclagem, contacte a delegação local, os serviços municipais ou a loja onde comprou o produto.

2. UTILIZAÇÃO

• O exaustor foi concebido exclusivamente para uso doméstico, a fim de eliminar os cheiros de cozinha.
• Nunca utilize o exaustor senão para o fim para que foi concebido.
• Nunca deixe chamas altas desprotegidas sob o exaustor, quando ele estiver em funcionamento.
• Ajuste a intensidade da chama de maneira a incidir exclusivamente no fundo da panela utilizada, sem ultra-

passar o diâmetro deste, certificando-se de que não incida dos lados.

- As frigideiras devem ser constantemente vigiadas durante o funcionamento, porque as gorduras e os óleos sobreaquecidos são facilmente inflamáveis.

3. LIMPEZA E MANUTENÇÃO

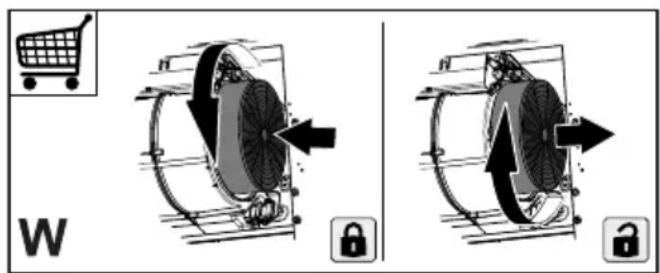

- O filtro de carvão ativado não é lavável e não pode ser regenerado. Deve ser substituído cada 4 meses de funcionamento ou com maior frequência, no caso de utilização muito intensa (W).

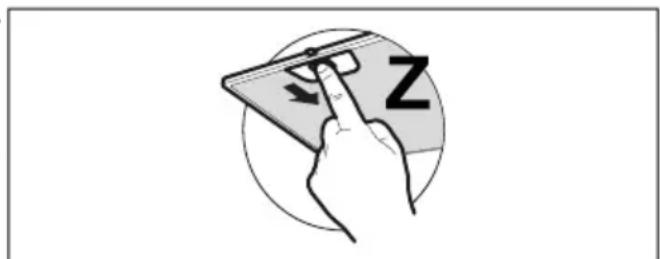

- Os filtros antigordura devem ser lavados de 2 em 2 meses de funcionamento ou com maior frequência, se tiverem um uso particularmente intenso e podem ser lavados na máquina de lavar louça (Z).

• Limpe o exaustor com um pano húmi-do e detergente líquido neutro.
• Para a limpeza externa e interna do exaustor evite produtos com álcool ou silicone.

Se o produto ou uma das suas partes for de aço inox, utilize produtos específicos não abrasivos para a limpeza e siga as linhas do acabamento acetinado durante a limpeza.

4. COMANDOS

	A	B	C	D		E	F	G	H
Tecla Função LED
A	Liga/desliga o motor na primeira velocidade. Exibe a velocidade configurada.
B	Diminui a velocidade de funcionamento. Exibe a velocidade configurada.
C	Aumenta a velocidade de funcionamento. Exibe a velocidade configurada.
D Ativa/desativa o motor na velocidade Intensiva.Esta velocidade é cronometrada para 6 minutos. Uma vez terminado o tempo, o sistema volta automaticamente para a velocidade anterior.								Exibe alternadamente HI e o tempo restante, uma vez por segundo.
								Pressão longa quando todas as cargas estão desligadas (Motor + Luz):Ativa/desativa o alarme dos Filtros de Carvão Ativo.
E Função 24hAtiva/desativa o motor na modalidade 24h, uma velocidade que permite uma aspiração de 10 minutos a cada hora, por um ciclo de 24 horas.								FC+Ponto (2 intermitências) – Alarme Ativo.FC+Ponto (1 intermitência) – Alarme Desativado.
								Exibe 24, e o ponto no canto inferior direito pisca uma vez por segundo, enquanto o motor está em funcionamento.É desabilitado premindo-se a tecla.
								Com o alarme dos filtros em andamento, premindo-se a tecla por cerca de 3 segundos, é executado o reset do alarme.Essas indicações são visíveis somente com o motor desligado.
								A mensagem FF pisca três vezes.Concluído o procedimento, a indicação anteriormente exibida se apaga:FG sinaliza a necessidade de lavar os filtros de gordura metálicos. O alarme entra em funcionamento após 100 horas de trabalho efetivo do exaustor.FC sinaliza a necessidade de substituir os filtros de carvão ativo, e os filtros de gordura metálicos também devem ser lavados.O alarme entra em funcionamento após 200 horas de operação efetiva do exaustor.
F	Função de DelayAtiva o desligamento automático com um atraso de 30’.Adequado para concluir a eliminação de odores residuais.Pode ser ativado em qualquer posição, e é desativado premindo-se a tecla ou desligando-se o motor.							Exibe a velocidade de exercício, e o ponto no canto inferior direito pisca uma vez por segundo.
G	Acende e apaga o sistema de iluminação com a máxima intensidade.							-
H	Acende e apaga o sistema de iluminação no modo Luz de Cortesia.							-

Aquando da ligação, a placa reconhece a frequência da rede elétrica.

O reconhecimento é indicado no visor:

• 50 Hz: aparecerá a palavra "50" no visor por um segundo
• 60 Hz: aparecerá a palavra "60" no visor por um segundo

Auto-Vent

É uma função automática avançada que liga a placa de cozinha a um exaus- tor especial. Tanto a placa de cozinha

como o exaustor possuem um comunicador de sinal por infravermelhos. A velocidade da ventoinha é definida automaticamente na base das definições do modo e da temperatura da panela mais quente na placa de cozinha. Também é possível colocar a ventoinha a funcionar manualmente a partir da placa de cozinha.

Ativação automática da função

Para ativar automaticamente a função, definir o modo automático de H1 a H6.

A placa de cozinha vem definida de fábrica para H5. A placa de cozinha reage a cada vez que a placa de cozinha é utilizada. A placa de cozinha deteta auto-

maticamente a temperatura das panelas e ajusta a velocidade da ventoinha.

Modos automáticos

	Iluminação automática	Fervura1) Fritura2)
Modo H0	Off Off Off
Modo H1	On Off Off
Modo H2 3)	On Velocidade ventoinha 1 Velocidade ventoinha 1
Modo H3	On Off Velocidade ventoinha 1
Modo H4	On Velocidade ventoinha 1 Velocidade ventoinha 1
Modo H5	On Velocidade ventoinha 1 Velocidade ventoinha 2
Modo H6	On Velocidade ventoinha 2 Velocidade ventoinha 3

1) A placa de cozinha deteta o processo de fervura e ativa a velocidade da ventoinha com base no modo automático.
2) A placa de cozinha deteta o processo de fritura e ativa a velocidade da ventoi-nha com base no modo automático.
3) Este modo ativa a ventoinha e a luz e não está ligado à temperatura.

Alteração do modo automático

1. Desativar o equipamento.
2. Tocar no botão por 3 segundos. O visor acende-se e apaga-se.
3. Tocar no botão por 3 segundos.
4. Tocar em "Timer" algumas vezes até que "H" se acenda.
5. Tocar do Timer para selecionar um modo automático.

i Para colocar o exaustor a funcionar diretamente a partir do próprio painel do exaustor, desativar o modo automático da função.

i Quando se termina a cozedura e se desativa a placa de cozinha, a ventoinha do exaustor permanece a funcionar ainda por algum tempo. Decorrido este tempo, o sistema desativa a ventoinha automaticamente e evita o acionamento acidental da mesma durante os 30 segundos seguintes.

Funcionamento manual da velocidade da ventoinha

Também é possível ativar a função manualmente. Para isso, tocar quando a placa de cozinha estiver ativa. Deste modo desativa-se o funcionamento automático da função e pode-se alterar a velocidade da ventoinha manualmente.

Quando se pressiona a velocidade da ventoinha aumenta um nível. Quando se atinge um nível alto e se pressiona novamente a velocidade da ventoinha é definida para 0 e a ventoinha do exaustor desativa-se. Para arrancar novamente a ventoinha na velocidade 1, tocar em

Para ativar o funcionamento automático da função, desativar a placa de co-zinha e reativá-la.

Ativação da luz

Também é possível definir a placa de cozinha para ativar automaticamente a luz a cada vez que se acende a placa de cozinha. Para isso, definir o modo automático de H1 a H6.

i A luz do exaustor apaga-se 2 minutos após a desativação da placa de cozinha.

5. ILUMINAÇÃO

- Para substituição, contacte a assistência técnica (“Para compra, contacte a assistência técnica”).
