BEDIENUNGSANLEITUNG KICGR70X2 SMEG

DE GEBRAUCHSANLEITUNG

1. SICHERHEITSINFORMATIONEN

Lesen Sie bitte für Ihre eigene Sicherheit und die korrekte Funktion des Geräts diese Betriebsanleitung sorgfältig durch, bevor Sie es installieren und in Betrieb nehmen. Bewahren Sie die Betriebsanleitung stets zusammen mit dem Gerät auf, auch falls Sie dieses verkaufen oder Dritten überlassen. Es ist wichtig, dass die Benutzer mit allen Funktions- und Sicherheitsmerkmalen des Gerätes vertraut sind.

⚠️ Die Kabel müssen von kompetentem Fachpersonal angeschlossen werden.

• Der Hersteller haftet nicht für etwaige Schäden, die durch fehlerhafte Installation oder falschen Gebrauch entstehen können.
• Der Mindestsicherheitsabstand zwischen dem Kochfeld und der Abzugshaube beträgt 650 mm (einige Modelle können auch niedriger installiert werden; siehe Abschnitt Abmessungen und Installation).

- Sollten die Installationsanweisungen des Gaskochfelds einen größeren Abstand als oben angegeben vorsehen, ist dies zu berücksichtigen.

• Sicherstellen, dass die Netzspannung den Angaben auf dem Typenschild im Inneren der Haube entspricht.
• Trennvorrichtungen müssen in Übereinstimmung mit den Verkabelungsvorschriften in die feste Installation eingebaut werden.
• Für Geräte der Klasse I sicherstellen, dass das Hausstromnetz über eine geeignete Erdung verfügt.
• Die Abzugshaube mit einem Rohr, das einen Durchmesser von mindestens 120 mm haben muss, an die Abluftleitung anschließen. Die Abluftstrecke muss so kurz wie möglich sein.
• Alle gesetzlichen Vorschriften im Bereich Abluft einhalten.
  • Die Abzugshaube darf nicht an einen Schacht angeschlossen werden, in den Rauchgase abgeleitet werden (z. B. von Heizkesseln, Kaminen, usw.).
• Falls die Abzugshaube gleichzeitig mit nichtelektrischen Geräten (z.B. Gasgeräten) verwendet wird, muss der Raum über eine ausreichende Lüftung verfügen, damit der Rückfluss der Abgase verhindert wird. Bei gleichzeitigem Betrieb der Abzugshaube mit nicht elektrisch betriebenen Geräten darf der Unterdruck im Raum nicht mehr als 0,04 mbar betragen, damit die Abgase nicht wie-

der durch die Abzugshaube in den Raum gesogen werden.

• Die Abluft darf nicht über eine Abgasleitung von Feuerstätten, die mit Gas oder anderen Brennstoffen betrieben werden, abgeführt werden.

- Wenn das Gerätekabel beschädigt ist, muss es vom Hersteller oder von einem Kundendiensttechniker ersetzt werden.

- Den Stecker in eine zugängliche, den geltenden Vorschriften entsprechende Steckdose stecken.

- Was die technischen und Sicherheitsmaßnahmen für die Abgasführung betrifft, sind die Vorgaben der örtlichen Behörden streng einzuhalten.

WARNUNG: Bevor die Abzugshaube installiert wird, die Schutzfolien abziehen.

- Nur für die Abzugshaube geeignete Schrauben und Kleinteile verwenden.

Werden die Schrauben und Befestigungsteile nicht gemäß der vorliegenden Anleitung befestigt, kann die Gefahr von Stromschlägen bestehen.

- Nicht direkt mit optischen Instrumenten (Fernglas, Lupe, usw.) in das Licht schauen.

- Auf keinen Fall unter der Abzugshaube flambieren. Es besteht Brandgefahr.

- Dieses Gerät kann von Kindern ab einem Alter von 8

Jahren und von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und/oder Wissen verwendet werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden.

- Kinder müssen beaufsichtigt werden, damit sichergestellt wird, dass sie nicht mit dem Gerät spielen.

- Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und/oder Wissen verwendet werden, außer wenn sie beaufsichtigt werden oder unterwiesen wurden.

Die zugänglichen Teile können während der Verwendung der Kochgeräte sehr heiß werden.

• Die Filter nach dem angegebenen Intervall reinigen und/oder ersetzen (Brandgefahr). Siehe Absatz Wartung und Reinigung.

- Wird die Abzugshaube gleichzeitig mit Geräten verwendet, die mit Gas oder an-

deren Brennstoffen betrieben werden, muss der Raum über eine ausreichende Lüftung verfügen (gilt nicht für Geräte, die nur Luft in den Raum abgeben).

- Das Symbol am Produkt oder auf der Verpackung weist darauf hin, dass das Gerät nicht als normaler Hausmüll entsorgt werden darf. Das Altgerät muss vielmehr einer speziellen Sammelstelle für elektrische und elektronische Altgeräte zugeführt werden. Mit der vorschriftsmäßigen Entsorgung des Gerätes trägt der Benutzer dazu bei, schädliche Auswirkungen auf Umwelt und Gesundheit zu vermeiden. Für weitere Informationen über das Recycling dieses Produktes wenden Sie sich bitte an die Gemeinde, den örtlichen Abfallentsorgungs-dienst oder den Händler, bei dem Sie das Gerät gekauft haben.

2. GEBRAUCH

• Die Abzugshaube wurde ausschließlich dazu entwickelt, um im Haushalt Küchendünste zu beseitigen.
• Die Haube niemals für andere Zwecke verwenden, als die für welche sie entwickelt worden ist.
- Unter der eingeschalteten Haube keine offenen hohen Flammen benutzen.
• Die Flamme so regulieren, dass sie nicht über den Umfang des Kochgeschirrs hinausreicht.
- Fritteusen müssen während des Gebrauchs ständig überwacht werden:

Überhitztes Öl könnte sich entzünden.

3. REINIGUNG UND WARTUNG

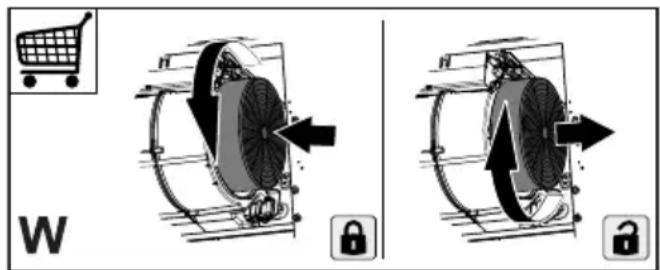

- Der Aktivkohlefilter kann weder gewaschen noch regeneriert werden und muss etwa alle 4 Betriebsmonate oder bei intensiver Nutzung häufiger ersetzt werden (W).

W N

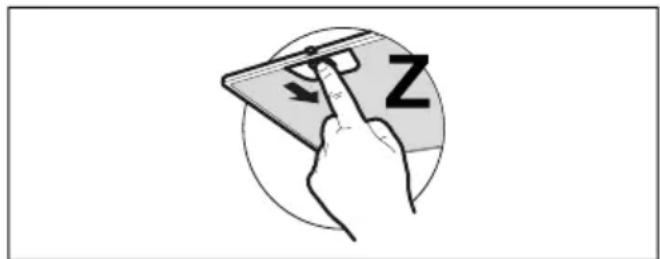

- Die Fettfilter sind alle 2 Betriebsmonate bzw. bei intensiver Nutzung häufiger zu reinigen und können in der Spülmaschine gewaschen werden (Z).

• Die Haube mit einem feuchten Lappen und einem flüssigen Neutralreiniger reinigen.
- Vermeiden Sie für die Reinigung der Außen- und Innenseite der Haube alkoholische oder silikonhaltige Produkte.

Wenn das Produkt oder eines seiner Teile aus rostfreiem Stahl besteht, verwenden Sie zur Reinigung spezielle, nicht scheuernde Produkte und folgen Sie bei der Reinigung den Linien der Satinierung.

4. STEUERBEFEHLE

A
B
C
D
E
F
G
H

A

B

C

D

E

F

G

H

Taste Funktion Led

A

Ein-/Ausschalten des Motors auf die erste Geschwindigkeitsstufe. Zeigt die eingestellte Geschwin-digkeit an.

B

Verringert die Arbeitsgeschwindigkeit. Zeigt die eingestellte Geschwin-digkeit an.

C

Erhöht die Arbeitsgeschwindigkeit. Zeigt die eingestellte Geschwin-digkeit an.

D Aktivieren/Deaktivieren den Motor bei Intensivgeschwindigkeit.Die Geschwindigkeit ist auf 6 Minuten eingestellt. Wenn die Zeit abgelaufen ist, kehrt das System automatisch zur vorherigen Geschwindigkeit zurück.

Zeigt HI und die verbleibende Zeit abwechselnd einmal pro Sekunde an.

Langer Druck, wenn alle Ladungen (Motor + Licht) abgeschaltet sind:Aktiviert/Deaktiviert die Alarmmeldungen der Aktivkohlenfilter.

FC+Punkt (2Blinken)-Aktiver Alarm.FC+Punkt (1Blinken)-Deaktivierter Alarm.

E 24h-FunktionAktiviert/Deaktiviert den Motor im 24h-Modus, eine Drehzahl, die die Absau-gung von 10 Minuten pro Stunde in einem 24 Stunden andauernden Zyklusermöglicht.

Zeigt 24 an und der Punkt unterrechts blinkt einmal pro Sekunde,während der Motor läuft.Sie wird durch Drücken der Tastedeaktiviert.

Bei laufendem Filteralarm können Sie den Alarm durch Drücken der Taste für etwa 3 Sekunden zurücksetzen.Diese Meldungen sind nur sichtbar, wenn der Motor ausgeschaltet ist.

FF blinkt dreimal.Wenn der Vorgang abgeschlossenist, erlischt das zuvor angezeigteSignal:FG signalisiert die Notwendigkeitdie Metall-Fettfilterzu waschen. Der Alarm wird nach100 Stunden tatsächlicherNutzung der Dunstabzugshaubeausgelöst.FC signalisiert, dass die Aktivkoh-lefilter ausgetauscht werden müs-senund auch die Metallfettfilter müs-sen gewaschen werden. DieAlarmmeldung wird nach 200 effektiven Betriebsstunden der Dun-stabzugshaube generiert.

F

VerzögerungAktiviert die automatische Abschaltung mit einer Verzögerung von 30'.Eignet sich zur Beseitigung der verbleibenden Gerüche.Kann von jeder Position aus aktiviert und durch Drücken der Taste oder Aus-schalten des Motors deaktiviert werden.

Zeigt die Betriebsgeschwindigkeitan und der Punkt in der untererrechten Ecke blinkt einmal pro Se-kunde.

G

Schaltet das Beleuchtungssystem bei maximaler Helligkeit ein und aus.

-

H

Schaltet das Beleuchtungssystem im Höflichkeitsmodus ein und aus.

-

Wenn Sie die Karte einschalten, erkennt sie die Netzfrequenz.

Die Erkennung wird auf dem Display angezeigt:

• 50Hz: "50" erscheint für eine Sekunde auf dem Display
• 60Hz: "60" erscheint für eine Sekunde auf dem Display

Auto-Vent

Es ist eine fortschrittliche automatische Funktion, die das Kochfeld mit einer speziellen Dunstabzugshaube verbindet. Sowohl das Kochfeld als auch die Dunstabzugshaube sind mit einem Infrarot-Signalgeber ausgestattet. Die Geschwindigkeit des Lüfters wird automatisch anhand der Moduseinstellungen

und der Temperatur des heißesten Topfes auf dem Kochfeld festgelegt. Sie können den Lüfter auch manuell vom Kochfeld aus starten.

Automatische Aktivierung der Funktion

Um die Funktion automatisch zu aktivieren, stellen Sie den Automatikmodus von H1 bis H6 ein. Das Kochfeld ist

werkseitig auf H5 eingestellt und reagiert jedes Mal, wenn das Kochfeld benutzt wird. Das Kochfeld erkennt automatisch die Temperatur des Kochgeschirrs und passt die Lüftergeschwindigkeit an.

Automatische Modi

	Automatische Beleuchtung	Kochen1) Frittieren2)
Modus H0	Off Off Off
Modus H1	On Off Off
Modus H2 3)	On Lüftergeschwindigkeit 1 Lüftergeschwindigkeit 1
Modus H3	On Off Lüftergeschwindigkeit 1
Modus H4	On Lüftergeschwindigkeit 1 Lüftergeschwindigkeit 1
Modus H5	On Lüftergeschwindigkeit 1 Lüftergeschwindigkeit 2
Modus H6	On Lüftergeschwindigkeit 2 Lüftergeschwindigkeit 3

1) Das Kochfeld erkennt den Kochvorgang und aktiviert die Lüftergeschwindigkeit entsprechend dem Automatikmodus.
2) Das Kochfeld erkennt den Frittiervorgang und aktiviert die Lüftergeschwindigkeit entsprechend dem Automatikmodus.
3) Dieser Modus aktiviert den Lüfter und das Licht und ist nicht temperaturabhängig.

Ändern des Automatikmodus

1. Schalten Sie das Gerät aus.
2. Berühren Sie die Taste ① für 3 Sekunden. Das Display schaltet sich ein und aus.
3. Berühren Sie die Taste für 3 Sekunden.
4. Berühren Sie ein paar Mal auf "Timer", bis "H" aufleuchtet.
5. Berühren Sie + Timer, um einen automatischen Modus zu wählen.

i Um die Dunstabzugshaube direkt über das Haubenbedienfeld zu bedie-

nen, schalten Sie den Automatikmodus der Funktion aus.

Wenn Sie das Kochen beenden und das Kochfeld ausschalten, bleibt der Lüfter der Dunstabzugshaube noch eine Weile in Betrieb. Nach dieser Zeit schaltet das System den Lüfter automatisch aus und verhindert seine versehentliche Aktivierung für die nächsten 30 Sekunden.

Manuelle Bedienung der Lüftergeschwindigkeit

Sie können die Funktion auch manuell aktivieren. Berühren Sie dazu 📋, wenn das Kochfeld aktiv ist. Dadurch wird der automatische Betrieb der Funktion deaktiviert und die Lüftergeschwindigkeit kann manuell geändert werden.

Wenn Sie die Taste 📋 drücken, erhöht sich die Lüftergeschwindigkeit um eine Stufe. Wenn eine hohe Stufe erreicht ist und Sie erneut 📋 drücken, wird die Lüftergeschwindigkeit auf 0 gesetzt und der Lüfter der Dunstabzugshaube schaltet sich aus. Um den Lüfter wieder mit Stufe 1 zu starten, berühren Sie 📋.

i Um die automatische Funktion zu aktivieren, schalten Sie das Kochfeld aus und wieder ein.

Lichtaktivierung

Sie können das Kochfeld auch so einstellen, dass das Licht bei jedem Einschalten des Kochfeldes automatisch aktiviert wird. Stellen Sie dazu den Automatikmodus von H1 auf H6.

Das Licht der Dunstabzugshaube schaltet sich 2 Minuten nach dem Ausschalten des Kochfeldes aus.

5. BELEUCHTUNG

- Wenden Sie sich für den Austausch an den technischen Kundendienst ("Wenden Sie sich für den Kauf an den technischen Kundendienst").
