MANUAL DE USUARIO KICGR70X2 SMEG

1. INFORMACIÓN DE SEGURIDAD

Para garantizar su seguridad y el correcto funcionamiento del aparato, lea con atención este manual antes de instalarlo y utilizarlo. Guarde siempre estas instrucciones con el aparato, incluso si lo cede o transfiere a un tercero. Es importante que los usuarios conozcan todas las características de funcionamiento y seguridad del aparato.

Los cables deben ser conectados por un técnico cualificado.

• El fabricante no podrá considerarse responsable de los daños ocasionados por una instalación o un uso incorrecto del aparato.
• La distancia mínima de seguridad entre la placa de cocción y la campana extractora es de 650 mm (algunos modelos pueden instalarse a una altura inferior; véase la sección sobre dimensiones de trabajo e instalación).
• Si las instrucciones de instalación de la placa de cocción especifican una distancia superior a la indicada anteriormente, hay que respetar dicha distancia.

• Compruebe que la tensión de red corresponda a la indicada en la placa de datos aplicada dentro de la campana.

• Los dispositivos de seccionamiento deben montarse en la instalación fija de acuerdo con las normativas sobre sistemas de cableado.

• Para los aparatos de clase I, compruebe que la red de alimentación doméstica tenga una conexión a tierra adecuada.
• Conecte la campana a la chimenea con un tubo con un diámetro de al menos 120 mm. El recorrido de los humos debe ser lo más corto posible.
• Se tienen que respetar todas las normativas sobre la descarga del aire.
• No conecte la campana ex-tractora a conductos de hu-mos de combustión (por ejemplo, calderas, chimene-as, etc.).
• Si la campana se utiliza junto a aparatos no eléctricos (por ejemplo, aparatos de gas), en la habitación se debe asegurar un grado de ventilación suficiente para evitar el reflujo de los gases de combustión. Cuando la campana extractora se utiliza junto a aparatos no eléctricos, la presión negativa en la habitación no debe ser superior a 0,04 mbar para evitar que los humos vuelvan al local a través de la campana extractora.
• El aire no debe descargarse a través de un conducto utilizado para los gases de combustión procedentes de aparatos

de combustión de gas u otros combustibles.

• Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante o por un técnico del servicio de asistencia.
• Conecte la clavija a una toma de corriente conforme con las normativas vigentes y que se encuentre en una posición accesible.
• Con respecto a las medidas técnicas y de seguridad que se deben tomar para la descarga de los humos, es importante seguir escrupulosa-mente las normas establecidas por las autoridades locales.

ADVERTENCIA: antes de instalar la campana, retire las películas de protección.

- Utilice solo tornillos y accesorios adecuados para la campana.

ADVERTENCIA: no instalar los tornillos o elementos de sujeción de acuerdo con estas instrucciones puede comportar riesgos de descargas eléctricas.

• No observe directamente con instrumentos ópticos (prismáticos, lupa...).
• No realice flambeados bajo la campana: se podría producir un incendio.
• Este aparato puede ser utilizado por niños mayores de 8 años y por personas con capacidades físicas, sensoria-

les o mentales reducidas o con experiencia y conocimiento insuficientes, siempre que sean vigilados atenta-mente e instruidos sobre el uso seguro del aparato y sobre los peligros que conlleva. Asegúrese de que los niños no jueguen con el aparato. La limpieza y el mantenimiento por parte del usuario no deben ser llevados a cabo por niños, a menos que sean vigilados.

- Vigile siempre a los niños para asegurarse de que no jueguen con el aparato.

- El aparato no debe ser utilizado por personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas o con experiencia y conocimientos insuficientes, a menos que sean vigilados atentamente e instruidos al respecto.

Cuando se usan aparatos de cocción, las partes accesibles pueden calentar-se mucho.

• Limpie y/o reemplace los filtros después del tiempo especificado (peligro de incendio). Véase el apartado Mantenimiento y limpieza.
• Debe haber una ventilación adecuada del local cuando la campana se utiliza simultáneamente a aparatos de gas u otros combustibles (no se aplica a aparatos que descargan únicamente el aire en el local).

- El símbolo en el producto o en su embalaje indica que el producto no debe desechar-se como un residuo doméstico normal. El producto a eliminar se tiene que llevar a un centro de recogida especializado en el reciclaje de componentes eléctricos y electrónicos. Al asegurarse de que este producto se deseche correctamente, ayudará a evitar las posibles consecuencias negativas para el medioambiente y la salud que podrían derivarse de su eliminación inadecuada. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con el ayuntamiento, el servicio local de eliminación de residuos o la tienda donde compró el producto.

2. USO

• La campana extractora está diseñada exclusivamente para uso doméstico con el fin de eliminar los olores de la cocina.
• No utilice nunca la campana para fines distintos para los que ha sido diseñada.
• No deje llamas altas debajo la campana cuando esté funcionando.
• Ajuste la intensidad de la llama de manera que abarque exclusivamente el fondo del recipiente de cocción y no sobresalga por los lados.
• Las freidoras deben vigilarse constantemente durante el uso: el aceite sobrecalentado puede encenderse.

3. LIMPIEZA Y MANTENIMIENTO

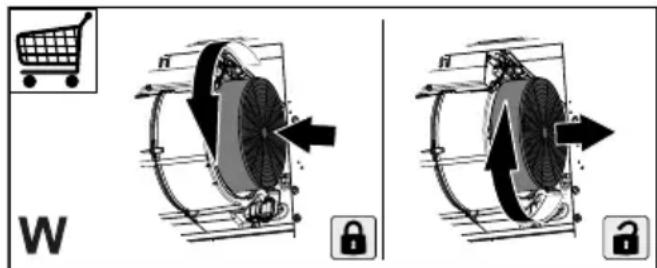

- El filtro de carbón activo no se puede lavar ni regenerar, y se debe cambiar aproximadamente cada 4 meses de funcionamiento o con mayor frecuencia en caso de uso muy intensivo (W).

W R R R

- Los filtros de grasa deben limpiarse cada 2 meses de funcionamiento o con mayor frecuencia en caso de uso muy intensivo y se pueden lavar en el lavavajillas (Z).

• Limpie la campana con un paño húmedo y un detergente líquido neutro.
• Para la limpieza externa e interna de la campana evitar productos alcohólicos o silicónicos.

Si el producto o alguna de sus partes es de acero inoxidable, usar productos específicos no abrasivos y seguir las líneas de satinado durante la limpieza.

4. MANDOS

	A	B	C	D	E	F	G	H
Tecla Función Led
A	Enciende / Apaga el motor a la primera velocidad. Muestra la velocidad configurada.
B	Disminuye la velocidad de funcionamiento. Muestra la velocidad configurada.
C	Aumenta la velocidad de funcionamiento. Muestra la velocidad configurada.
D Activa/Desactiva el motor a la velocidad Intensiva.Esta velocidad está temporizada en 6 minutos. Una vez finalizado el intervalo de tiempo, el sistema regresa automáticamente a la velocidad anterior.							Muestra alternamente HI y el tiempo restante una vez por segundo.
							FC+Punto (2Papadeos)-Alarma Activada.FC+Punto (1Parpadeo)-Alarma Desactivada.
E Función 24hActiva/Desactiva el motor en la modalidad 24h, una velocidad que permite una aspiración de 10 minutos cada hora, para un ciclo de 24 horas.							Muestra 24 y el punto inferior derecho parpadea una vez por segundo mientras el motor está en funcionamiento.Se desactiva pulsando la tecla.
							Con la alarma del filtro en curso, pulsando la tecla durante unos 3 segundos se reinicia la alarma.Estas indicaciones solo son visibles con el motor apagado.	Parpadea FF tres veces.Finalizado el procedimiento se apaga la indicación visualizada antes:FG señala la necesidad de lava los filtros de grasa metálicos. La alarma entra en función después de 100 horas de trabajo efectivo de la Campana.FC señala la necesidad de cambiar los filtros de carbón activo y deben lavarse también los filtros de grasa metálicos. La alarma se activa después de 200 horas de trabajo efectivo de la Campana.
F	Función DelayActiva el apagado automático retrasado en 30'.Adecuado para completar la eliminación de los olores residuales.Activable desde cualquier posición, se desactiva pulsando la tecla o apagan-do el motor.						Muestra la velocidad de funcionamiento y el punto abajo a la dere-cha parpadea una vez por segundo.
G	Enciende y apaga el sistema de iluminación a la intensidad máxima.						-
H	Enciende y apaga el sistema de iluminación en modalidad Luz de Cortesía. -

Con el encendido la tarjeta reconoce la frecuencia de red.

El reconocimiento se señala desde la pantalla:

• 50Hz: en la pantalla aparecerá por un segundo la inscripción "50"
• 60Hz: en la pantalla aparecerá por un segundo la inscripción "60"

Auto-Vent

Se trata de una función automática avanzada que conecta el plano de coc-

ción a una capa especial. Tanto el plano de cocción como la campana tienen un comunicador de señal infrarroja. La velocidad del ventilador se define automáticamente en base a las configuraciones de la modalidad y de la temperatura de la olla más caliente en la placa de cocción. También es posible poner en funcionamiento el ventilador de la placa de cocción manualmente.

Activación automática de la función

Para activar automáticamente la función, configure la modalidad automática

de H1 a H6. La placa de cocción se configura a nivel de fábrica en H5. La placa de cocción reacciona cada vez que se usa la placa de cocción. La placa de cocción detecta la temperatura de las

ollas automáticamente y regula la velocidad del ventilador.

Modalidades automáticas

	Iluminación automática	Ebullición1) Fritura2)
Modalidad H0	Off Off Off
Modalidad H1	On Off Off
Modalidad H2 3)	On Velocidad ventilador 1 Velocidad ventilador 1
Modalidad H3	On Off Velocidad ventilador 1
Modalidad H4	On Velocidad ventilador 1 Velocidad ventilador 1
Modalidad H5	On Velocidad ventilador 1 Velocidad ventilador 2
Modalidad H6	On Velocidad ventilador 2 Velocidad ventilador 3

1) La placa de cocción detecta el proceso de ebullición y activa la velocidad del ventilador en base a la modalidad automática.
2) La placa de cocción detecta el proceso de fritura y activa la velocidad del ventilador en base a la modalidad automática.
3) Esta modalidad activa el ventilador y la luz y no está conectada a la temperatura.

Modificación de la modalidad automática

1. Desactive el aparato.
2. Toque la tecla por 3 segundos. La pantalla se enciende y se apaga.
3. Toque la tecla por 3 segundos.
4. Toque "Temporizador" algunas veces para que se encienda "H".
5. Toque del Temporizador para seleccionar una modalidad automática.

i Para poner en funcionamiento la campana directamente desde el panel de la campana misma, desactive la modalidad automática de la función.

Cuando se termina la cocción y se desactiva la placa de cocción, el ventilador de la campana permanece en funcionamiento todavía un poco más. Al transcurrir este tiempo, el sistema desactiva el ventilador automáticamente y evita la activación accidental de la misma por los 30 segundos siguientes.

Funcionamiento manual de la velocidad del ventilador

También es posible activar la función manualmente. Para tocarlo cuando la placa de cocción está activa. De este modo se desactiva el funcionamiento automático de la función y es posible modificar la velocidad del ventilador manualmente.

Cuando se presiona la velocidad del ventilador aumenta un nivel. Cuando se alcanza un nivel elevado y se presiona nuevamente la velocidad del ventilador se configura en 0 y el ventilador de la campana se desactiva. Para poner en marcha nuevamente el ventilador con velocidad 1 toque.

i Para activar el funcionamiento automático de la función, desactive la placa de cocción y activa nuevamente.

Activación de la luz

También es posible configurar la placa

de cocción para activar automáticamente la luz cada vez que se enciende la placa de cocción. Para hacerlo configure la modalidad automática de H1 a H6.

i La luz en la campana se desactiva 2 minutos después de la desactivación de la placa de cocción.

5. ILUMINACIÓN

- Para la sustitución, contacte con el Servicio de Asistencia Técnica ("Para la compra, contacte con el Servicio de Asistencia Técnica").
