| Intitulé | Description |
|---|---|
| Type de hotte | Hotte murale |
| Dimensions | Largeur : 60 cm |
| Débit d'aspiration | Jusqu'à 700 m³/h |
| Niveaux de puissance | 3 niveaux de puissance + mode intensif |
| Filtre à graisse | Filtre en aluminium, lavable au lave-vaisselle |
| Éclairage | Éclairage LED intégré |
| Fonctionnalités supplémentaires | Mode recyclage et évacuation |
| Niveau sonore | Max 60 dB |
| Installation | Installation murale, nécessite un conduit d'évacuation |
| Consommation énergétique | Classe énergétique : A |
| Garantie | 2 ans |
FOIRE AUX QUESTIONS - KD61X SMEG
Questions des utilisateurs sur KD61X SMEG
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Hotte au format PDF gratuitement ! Retrouvez votre notice KD61X - SMEG et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil KD61X de la marque SMEG.
MODE D'EMPLOI KD61X SMEG

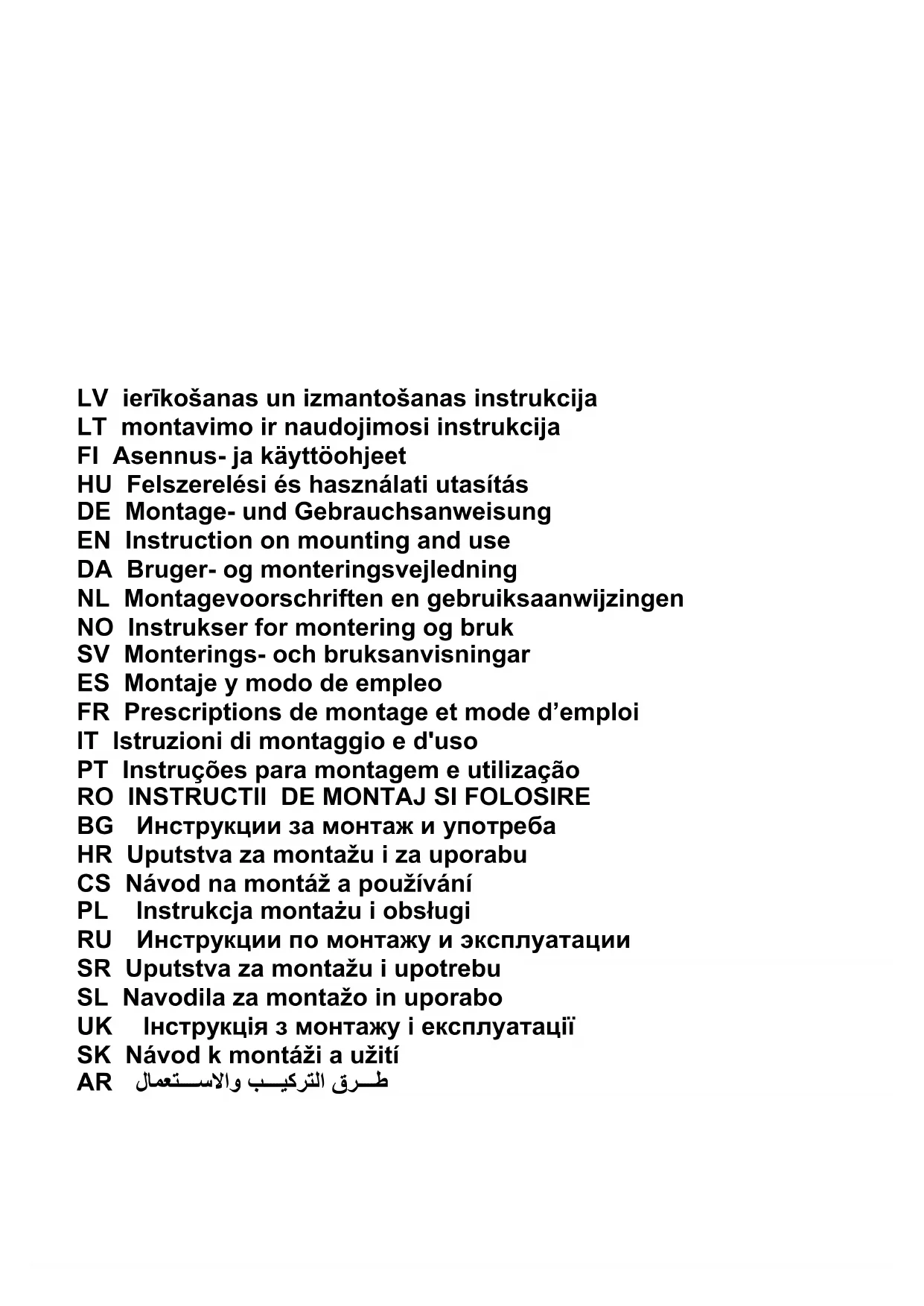

FR Prescriptions de montage et mode d'emploi
FR - Attention! Voiture hote pourrait ete equipee d'une ampoule autre que celle eventuellement indiquedue sur le livre. Remplacer l'ampoule endommagée par une de meme type, en faisant reference aux indications placees a proximite du compartment ampoule et au tableau reporte ici.
| Type | Puisance | Soquet | Pictogramme | |
| Halogène | 28W | E14 | ||
| A incandescence | 40W | E14 |
NO pourrait lavarse o reciclarse.
FR - Prescriptions de montage et mode d'emploi
Suivre impératifement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou incendies provoqués à l'appareil et dûs à la non observation des instructions de la présente notice. La hotte a été unconque exclusivement pour l'usage domestique.
! Il est important de conserver ce livre pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, s'assurer qu'il reste avec le produit.
! Lire attentivement les instructions: il y a d'importantes informations sur l'installation, sur l'emploi et sur la sécurité.
! Ne pas effectuer des modifications électriques ou mécaniques sur le produit ou sur les conduit d'évacuation.
Note: les pieces indiquées avec le symbole (*) sont des accessoires optionnels qui sont fournies uniquement avec certains modèles ou des pieces non fournies qui doivent être achétées.
Attention
Attention! Ne pas raccarder l'appareil au circuit électrique avant que le montage ne soit complètement terminé.
Avant toute opération de nettoyage ou d'entretien, débrancher la hotte du circuit électrique en retardant la prise ou en coupant l'interrupteur général de l'habitation.
Munissez-vous de gants de travail avant d'effectuer toute opération d'installation et d'entretien.
L'appareil n'est pas destiné à une utilisation par des enfants ou des personnes à capacités physiques, sensorielles ou mentales réduites et sans expérience et connaissance à moins qu'ils ne soient sous la supervision ou formés sur l'utilisation de l'appareil par une personne responsable de leur sécurité.
Les enfants doivent être surveillés afin qu'ils ne jouent pas avec l'appareil.
Ne jamais utiliser la hotter sans que la grille ne soit montée correctement!
La hotte ne doit JAMAIS être utilisée comme plan pour déposer quelque chose sauf si cela est expressement indiqué. Quand la hotte est utilisée en même temps que d'autres apparèils à combustion de gaz ou d'autres combustibles, le local doit-disposer d'une ventilation suffisante.
L'air aspiré ne doit jamais être envoyé dans un conduit utilisé pour l'évacuation des fumées produites par des apparciels à combustion de gaz ou d'autres combustibles.
Il est formellement interdit de faire flamber les alimentés sous la hotte.
L'utilisation de flammes libres peut entrainer des dégats aux filtres et peut donner lieu à des incendies, il faut donc les éviter à tout prix.
La friture d'aliments doit être réalisée sous contrôle pour éviter que l'huile surchauffée ne prenne feu.
Les pieces accessibles peuvent se rechauffer de façon importante quand elles sont utilisées avec des apparèils pour la cuisson.
En ce qui concerne les mesures techniques et de sécurité à adopter pour l'évacuation des fumées, s'en tener strictement à ce qui est prévu dans les règlements des autorités locales compétentes. La hotte doit être régulièrement nettoyée, aussi bien à l'intérieur qu'à l'extérieur (AU MOINS UNE FOIS PAR MOIS, respecter néanmoins les instructions relatives à l'entretien fournies dans ce manuel).
La non observation de ces normes de nettoyage de la hotte et du changement et nettoyage des filtres compte des risques d'incendie.
Ne pas utiliser ou laisser la hotte sans que les ampoules soient correctement placées pour éviter tout risque de chocolélectrique.
La société décline toute responsabilité pour d'eventuels inconvénients, dégats ou incendies provoqués par l'appareil et dérivés de la non observation des instructions reprises dans ce manuel.
Cet apparéil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).
En procedant correctement à la mise au rebut de cet apparéil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.
Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut enaucun cas etre traité comme déchet menager. Il doit par conséquent etre remis à un centre de collecte des déchets charge du recyclage des équipements electriques et électroniques.
Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.
Pour obtenir de plus amples détails au sujet du traitement, de la récapération et du recyclage de cet apparil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.
Utilisation
La hotte est réalisée de façon qu'elle puisse être utilisée en version aspirante à évacuation extérieure, ou filtrante à recyclage interieur.
Version évacuation extérieure
La hotte est équipée d'une sortie de l'air supérieure B pour l'évacuation des fumées vers l'extérieur (tuyau d'évacuation et colliers de fixation non fournis). Fig. 1
Version recyclage
Dans le cas où il ne serait pas possible d'évacuer les fumées et vapeurs de la cuisson vers l'extérieur, on peut utiliser la hotte en version recyclage en montant 1 ou 2 filtrés charbons actifs (*).
Les fumées et vapeurs sont recyclées dans la cuisine. Fig. 2
Les modeles sans moteur d'aspiration fonctionnent uniquement dans la version aspirante et ils doivent etre connectés à une unité periphérique d'aspiration (non fournie).
Les instructions de raccordement sont fournies avec l'unité péripérisque d'aspiration.
Installation
La distance minimum entre la superficie de support des recipients sur le dispositif de cuisson et la partie la plus basse de la hotte de cuisine ne doit pas'être inférieure à 50cm dans le cas de cusinieres électriques et de 65cm dans le cas de cusinieres à gaz ou mixtes.
Si les instructions d'installation du dispositif de cuisson au gaz spécifique une plus grande distance, il faut en tener compte.
Branchement électrique
La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et place dans une zone accessible également après l'installation. Si aucune prise n'est presente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible également après l'installation, applique un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux règlementations de montage.
Attention! Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôletz toujours que le cable d'alimentation soit monté correctement.
Montage
La hotte est équipée de chevilles de fixation convenant à la plupart des parois/plafonds. Il est cependant nécessaire de s'adresser à un technicien qualifié afin de s'assurer que le matériel est approprié au type de paroi/plafond. La paroi/plafond doit être suffisamment solide pour supporter le poids de la hotte.
Fonctionnement
La hotte est équipée d'un panneau de contrôle doté d'une commande de vitesse d'aspiration et d'une commande d'éclairage du plan de cuisson.
Fig. 11
Utiliser la puissance d'aspiration maximum en cas de concentration très importante des vapeurs de cuisson. Nous conseillons d'allumer la hotte 5 minutes avant de commencer la cuisson et de la faire fonctionner encore pendant 15 minutes environ après avoir terminé la cuisson.
Modèle avec display
Les commandes électroniques installées sur votre hotte aspirante sont munies de nombreuses fonctions caractéristiques:
- Fonction on-off moteur.
En appuyant sur la touche n°1 le moteur s'allume ou s'éteint. A l'allumage la hotte se met en route automatiquement en troisisième vitesse.
-6 vitesses.
La vitesse peut être selectionnée au moyen des touches n° 2 et 3 et visualisée sur l'afficheur spécifique.
- Fonction minuterie.
Elle permet l'arrêtprogramme du moteur et des lumières 15 minutes après la mise en route de la fonction qui s'effectue en appuyant sur la touche n^ 4. Quand la minuterie est en fonction, il y a un point lumineux qui clignote en bas à droite sur l'afficheur.
En appuyant sur la touche n° 5 la lumière s'allume ou s'éteint.
-Fonctions particulieres.
Les commandes électroniques installées sur votre hotte aspirante sont munies de fonctions avancées qui facilitent l'entretien et le bon usage du produit.
- Indication nécessite de nettoyer les filtres métalliques.
Toutes les 30 heures de fonctionnement le microprocesseur, cœur du système, indiquera au moyen de la dette "a" clignotante sur l'afficheur la nécessite de nettoyer les filtres métalliques anti-graisse, ceci pour garantir l'aspiration et l'hygiene de l'environnement la meilleure possible.
Pour effacer le message d'ajretissement quand les filtres ont ete nettoyes, il faut, quand la hotte est complètement eteinte, maintainir appuyee la touche n° 2 pendant plus de 5 secondes. Quand on appuie sur la touche, la lettre "a" apparait sur l'afficheur, après 5 secondes elle disparait et le microproceseur recommence a compter les 30 heures pour le prochain message d'ajretissement.
- Indication nécessité de remplacer les filtres carbone (si installés).
Si la hotte aspirante que vous avez achetée est utilisée en version filtrante et donc employe des filtres carbone pour la dépuration des fumées aspirées, il faut avant tout signaler au microproceseur du systèmelectronique qu'il gère un apparéil en fonction filtrante. Pour ce faire, quand la hotte est complètement éteinte, maintainir appuyée pendant plus de 5 secondes la touche n^4 . Quand on appuie sur la touche sur l'afficheur apparait un "-" (ce symbole indique que la hotte n'utilise pas le filtre carbone) après 5 secondes ce symbole devient un "c" (cettelette indique que la hotte utilise le filtre carbone). A partir de ce moment le microproceseur signalera toutes les 120 heures de fonctionnement qu'il faut replacer le filtre carbone usage en faisant clignoter sur l'afficheur la lettuce "c". Ceci pour garantir l'aspiration et l'hygiène de l'environnement la meilleure possible.
Pour effacer le message d'advertissement après avoir remplaced les filtres carbone il faut, quand la hotte est complètement éteinte, maintainir appuyée pendant plus de 5 secondes la touche n^3 . Quand on appuie sur la touche la lettuce "c" apparait sur l'afficheur, après 5 secondes elle disparait et le microproceseur recommence à compter les 120 heures pour le prochain message d'advertissement.
Entretien
Attention! Avant toute opération de nettoyage ou d'entretien, débrancher la hotte du circuit électrique en enlevantla prise ou en coupant l'interrupteur général de I'habitation.
Nettoyage
La hotte doit être régulièrement nettoyée à l'intérieur et à l'extérieur (au moins à la même fréquence que pour l'entretien des filtres àGRAisse). Pour le nettoyage,utiliser un chiffon humidifié avec un détergent liquide neutre. Ne pas utiliser de produit contenant des abrasifs.
NE PAS UTILISER D'ALCOOL!
ATTENTION: Il y a risque d'incendie si vous ne respectez pas les instructions concernant le nettoyage de l'appareil et le remplacement ou le nettoyage du contrôle.
La responsabilité du constructeur ne peut enaucun cas etre engagée dans le cas d'un endommagement du moteur ou d'incendie liés à un entretien négligé ou au non respect des consignes de sécurité precedemment mentionnées.
Filtre anti-gras
Fig. 12
Il retient les particules deGRAISE issues de la cuisson.
Le filtrte anti-graisse métallique doit être nettoyé une fois par mois avec des détergents non agressifs, à la main ou dans le lave-vaisse à faibles températures et cycle rapide.
Le lavage du filtré anti-graisse métallique au lave-vaiselle peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront enaucun cas modifiées.
Filtre à charbon actif (uniquement pour version recyclage)
Fig. 13
Retient les odeurs désagréables de cuisson.
La saturation du charbon actif se constate après un employé plus ou mois long, selon la fréquence d'utilisation et la régularité du nettoyage du filtré àGRAisses. En tout cas, il est nécessaire de changer le filtré après, au maximum, quatre mois.
IL NE PEUT PAS etre nettoyoe ou regeneré.
Remplacement des lampes
Fig. 14
Débrancher l'appareil du réseau électrique
Attention! Avant de toucher les lampes, assurez-vous qu'elles soient froides.
Dans l'eventualité où l'éclairage ne devait pas fonctionner, vérifier si les lampes ont été introduites correctement dans leur logement, avant de contacter le service après-vente.
