MANUALE UTENTE KD61X SMEG

IT Istruzioni di montaggio e d'uso

IT - Attenzione! La vostra cappa potrebbe essere corredata con lampada diversa da quella eventualmente indica nel libero. Sostituire la lampada danneggiata con una dello stesso tipo, facendo riferimento alla marcatura posta in prossimità del vano lampada e alla tabella qui riportata.

Tipo	Vattaggio	Attacco	Simbolo
Alogeno	28W	E14DBE
Incandescente	40W	E14

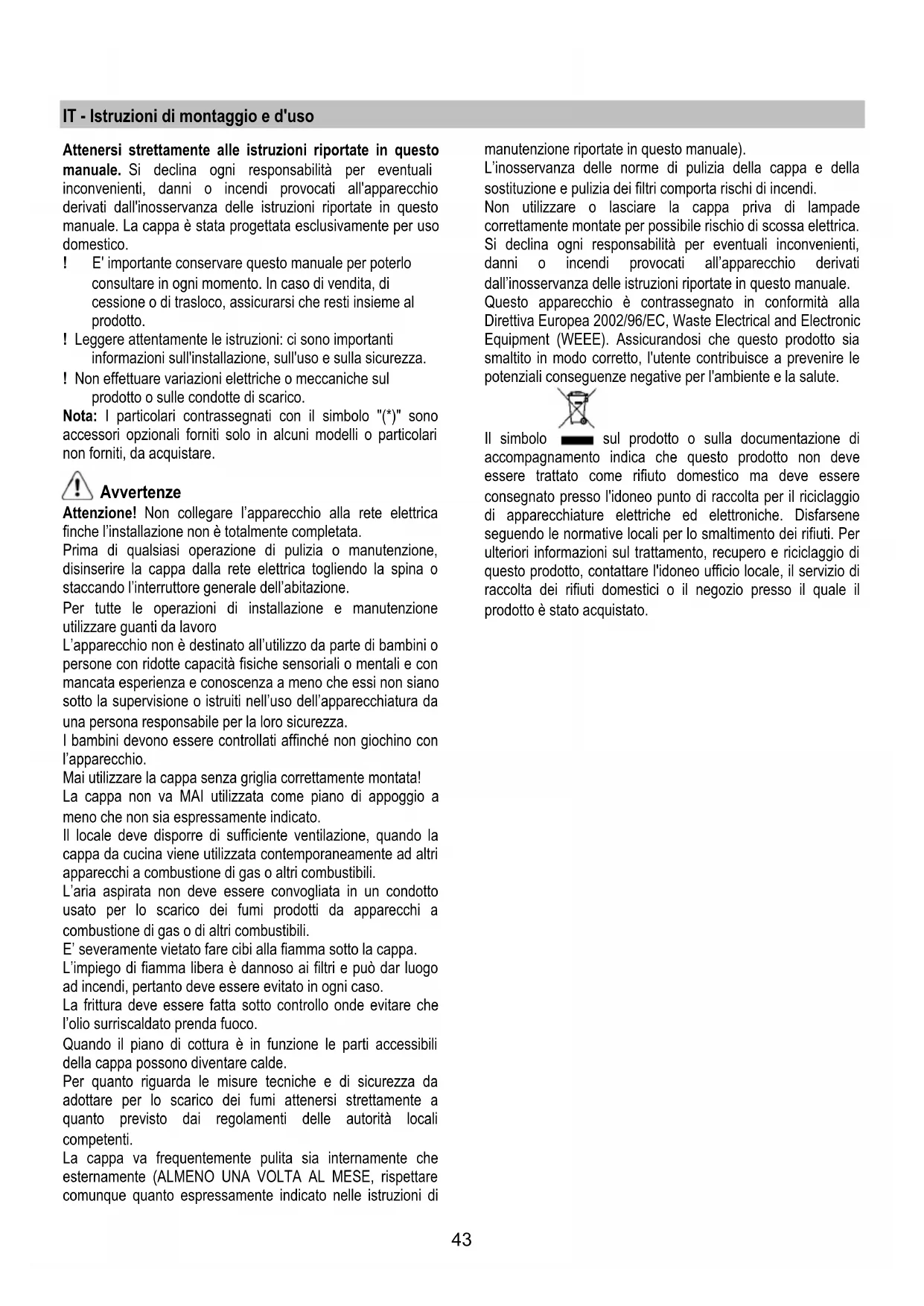

IT - Istruzioni di montaggio e d'uso

Attenersi strettamente alle istruzioni riportate in quello manuale. Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'appareccchio derivati dall'inosservanza delle istruzioni riportate in quello manuale. La cappa è stata progettata esclusivamente per uso domestico.

! E' importante conservare quello manuale per poterlo consultare in agli momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme al prodotto.
! Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
! Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico.

Note: I particolari contrassegnati con il symbolo "(*) sono accessori opzionali forniti solo in alcuni modelli o particolari non forniti, da acquistare.

Avverenze

Attenzione! Non collegare l'apparecchio alla rete elettrica finche l'installazione non è totalmente completata.

Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

Per tutte le operazioni di installmente e manutenzione utilizzare quanti da lavoro

L'apparecchio non è destinato all'utilizzo da parte di bambini o persone con ridotte capacità fisiche sensoriali o mentali e con mancata esperienza e conoscenza a meno che dati non siano nelle supervisione o struiti nell'uso dell'apparecchiatura da una persona responsable per la loro sicurezza.

I bambini devono essere controllati affinché non giochino con l'apparechio.

Maiutilizzare la cappa senza griglia correttamente montata!

La cappa non va MAI utilizzata come piano di appoggio a meno che non sua espessamente indicate.

Il locale deve disporte di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri appearecchi a combustione di gas o altri combustibili.

L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.

E' severamente vietato fare cibi alla fiamma sotto la cappa.

L'impiego di fiamma libera è dannoso ai filtri e cui doar luogo ad incendi, pertanto delve essere evitato in agli caso.

La frittura delve essere fatta sotto controlo onde evitare che l'olio surriscaldato prenda fuoco.

Quando il piano di cottura è in funzione le parti accessibili della cappa possono divertare calde.

Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi atteneri strettamente a quando previsto dai regolamenti delle autorità locali competenti.

La cappa va frequently pulita sa internamente che esternamente (ALMENO UNA VOLTA AL MESE, rispetto comunque quanto espressamente indicato nelle istruzioni di

manutenzione riportate in quello manuale).

L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.

Non utilizzato o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica. Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale.

Questo appearecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute.

sul prodotto o sulla documentazione di lo indica che quello prodotto non deviene rifiutto domestico ma devene essere o l'idoneo punto di raccolta per il riciclaggio, e elettriche ed elettroniche. Disfarsene, colative locali per lo smaltimento dei rifiuti. Per iliani sul trattamento, recupero e riciclaggio di frontattare l'idoneo ufficio locale, il servizio di la domestici o il negozio presso il quale il sequestato.

Utilizzazione

La cappa è realizizzata per essere utilizzata in versione aspirante ad evacuatione esterna o filtrante a ricircolo interno.

Versione aspirante

La cappa è fornita di una uscita d'aria superiore B per lo scarico dei fumi verso l'esterno (tubo di scarico e fascette di fissaggio non fornite). Fig. 1

Versione filtrante

Nel caso non sia possibile scaricare i fumi e vapori della cottura verso l'esterno, si cui utilizzato la cappa in versione filtrante montando 1 o 2 filtri ai carboni attivi (^*) .

I fumi e vapori vengono riciclati nella cucina. Fig. 2

I modelli nella motore di aspirazione funzionano solo in versione aspirante e debbono essere collegati ad una unità periferica di aspirazione (non fornita).

Le istruzioni di collegamento sono fornite con l'unità periferica di aspirazione.

Installazione

La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e la parte più Bassa della cappa da cucina deve essere non inferiore a 50cm in caso di cucine elettriche e di 65cm in caso di cucine a gas o miste.

Se le istruzioni di installatione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerneconto.

Collegamento Elettrico

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile ancche后再o l'installazione. Se provvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile, ancche后再o installazione, applicare un interrottore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione ill, conformmente alle regole di installmente.

Attenzione! Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.

Montaggio

La cappa è dotata di tasselli di fissaggio adatti alla maggiordi parte di pareti/soffitti. E' tuttavia necessario interpellare un tecnico qualificato per accertarVi sull'idoneità dei materiali a seconda del tipo di parete/soffitto. La.il parete/soffitto devesecco sufficientemente robusto da sostenere il peso della cappa.

Funzionamento

La cappa è fornita di un pannello comandi con un controllo delle velocità di aspirazione ed un controllo di accenzione della luce per l'illuminazione del piano di cottura.

Fig. 11

Usare la velocità maggiore in caso di particolare concentrazione di vapori di cucina. Consigliamo di accendere l'aspirazione 5 minuti prima di iniziare a cucinare e di lasciarla in funzione a cottura terminata per altri 15 minuti circa.

Funzionamento - Modello con display

I comandi elettronici installati sulla vostra cappa aspirante sono dotati di moltiplici funzioni-caratteristiche:

-Funzione on-off motore.

Premendo il tasto Nr.1 si accende si spegne il motore. All'accensione la cappa parte automaticamente in terza velocità.

-Nr.6 Velocità.

La velocità è selezionabileattraverso i tasti Nr.2 e Nr.3e visualizzata dall'apposto display.

-Funzione timer.

Serve per lo spegnimento programmatico di motore e luci dopo 15 minuti dall'attivazione della funzione che si attiva schiacciando il tasting Nr.4. Quando il timer è attivato sul display lampeggia un punto in basso a destra.

-Funzione on-off luce.

Premendo tasto Nr.5 si accende o si spegne la luce.

-Funzioni particulari.

I comandi elettronici installati sulla vostra cappa aspirante sono dotati di funzionalità avanzate di aiuto alla manutenzione ed al buon utilizzo del prodotto.

-Indicazione necessità di pulire i filtri metallici.

Ogni 30ore di utilizzo il microprocessore, cuore del sistema, segnalera attraverso una lettera "A" lampeggiante sul display la necessità di pulire i filtri metallici antigrasso, quello per garantire la migliorie aspirazione e la migliorie igiene ambientale. Per cancellare il messaggio di avventimento una volta puliti i filtri si deve, a cappa completamente spenta, tenere premuto il tasto Nr.2 per più di 5 secondi. Quando si preme il tasto apparirà sul display la lettera "A", allo scadere dei 5 secondi Questa scomparirà ed il microprocessore inizIERÀ nuovamente a conteggiare le 30 ore per un nuovo messaggio di avventamento.

-Indicazione necessità di sostituire i filtrari carbone (se montati). Se la cappa aspirante da voi acquistata viene utilizzata in versione filtrante e quindi utilizza dei filtrari carbone per la depurazione dei fumi aspiranti, bisogna prima di tutto avvertire il microprocessor delsystema elettronico che sta gestendo un

apparecchio in funzione filtrante. Per farecision,acappa complemente spenta tenere premuto per più di 5 secondi il tasto Nr.4.Quando si preme il tasto sul display appeare un * (indica che la cappa non utilizza il filtrlo carbone) che dopo 5 secondi diventa una ^ 一 C ^ 一 (indica che la cappa utilizza il filtrlo carbone).Da questo momento il microprocessore agli 120 ore d'utilizzo segnalera di sostituire il filtrlo carbone usato facendo lampeggiare sul display una ^ 一 C ^ 一 .Questo per garantire la migliorie aspirazione e la migliorie igiene ambientale.Per cancellare il messaggio d'avertimento una volta sostituiti i filtri carbone si deve,a cappa complementare spenta,tenere premuto il tasto Nr.3 per più di 5 secondi. Quando si preme il tasto apparirà sul display la lettera ^ 一 C ^ 一 ,allo scadere dei 5 secondi questa scomparirà ed il nuovo messaggio d'avertimento.

Manutenzione

Attenzione! Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

Pulizia

La cappa va frequentlymente pulita (almeno con la stessa frequenza con cui si esegue la manutenzione dei filtri grassi), sua internamente che esternamente. Per la pulizia usare un panno inumidito con detersivi liquidi neutri.

Evitare l'uso di prodotti contenti abrasivi. NON UTILIZZARE ALCOOL!

Attenzione: L'inosservanza delle norme di pulizia dell'apparecchio e della sostuzione dei filtri comporta rischi di incendi. Si raccomanda quindi di atteneri alle istruzioni suggerite.

Si declina ogni responsabilità per eventuali danni al motore, incendi provocati da un'impropria manutenzione o dall'inosservanza delle suddette avvertenze.

Filtro antigrasso

Fig. 12

Trattiene le particelle di grasso derivanti alla cottura.

Il filtro antigrasso metallico deve essere pulito una volta al mese con detergenti non aggressivi, manualemente oppure in lavastoviglie aasse temperature ed a ciclo breve.

Con il lavaggio in lavastoviglie ilhetto antigrasso metallico più scoloriri ma le sue caratteristiche di filtraggio non cambiano assolutamente.

Filtro ai carboni attivi (Solo per Versione Filtrante)

Fig. 13

Trattiene gli odori sgradevoli derivanti alla cottura.

La saturazione del filtro carbone si verifica dopo un uso più o meno prolongato a seconda del tipo di cucina e della regolarità della pulizia del filtro grassi. In agli caso è necessario sostituire la cartuccia al massimo agli quattro mesi.

NONpuoesserelavatoorigenerato

Sostituzione Lampade

Fig. 14

Disinserire l'apparecchio alla rete elettrica.

Attenzione! Prima di toccare le lampade sincerarsi che siano fredde.

Se l'illuminazione non dovesse funzionare, controllate il corretto inserimento delle lampade nella sede prima di chiamare l'assistenza tecnica.
