ПОСІБНИК КОРИСТУВАЧА KD61X SMEG

UK - Увага! Ваша витяжка може мати іншу лампочку, не вказану в інструкції. Заміняти перегорілу лампочку, на лампочку такого самого типу, керуючись позначенням, що знаходиться біля гнізда лампочки та вказаною тут таблицею.

Патрон Зображення Галогенна 28W E14

Розжарювання 40W E14

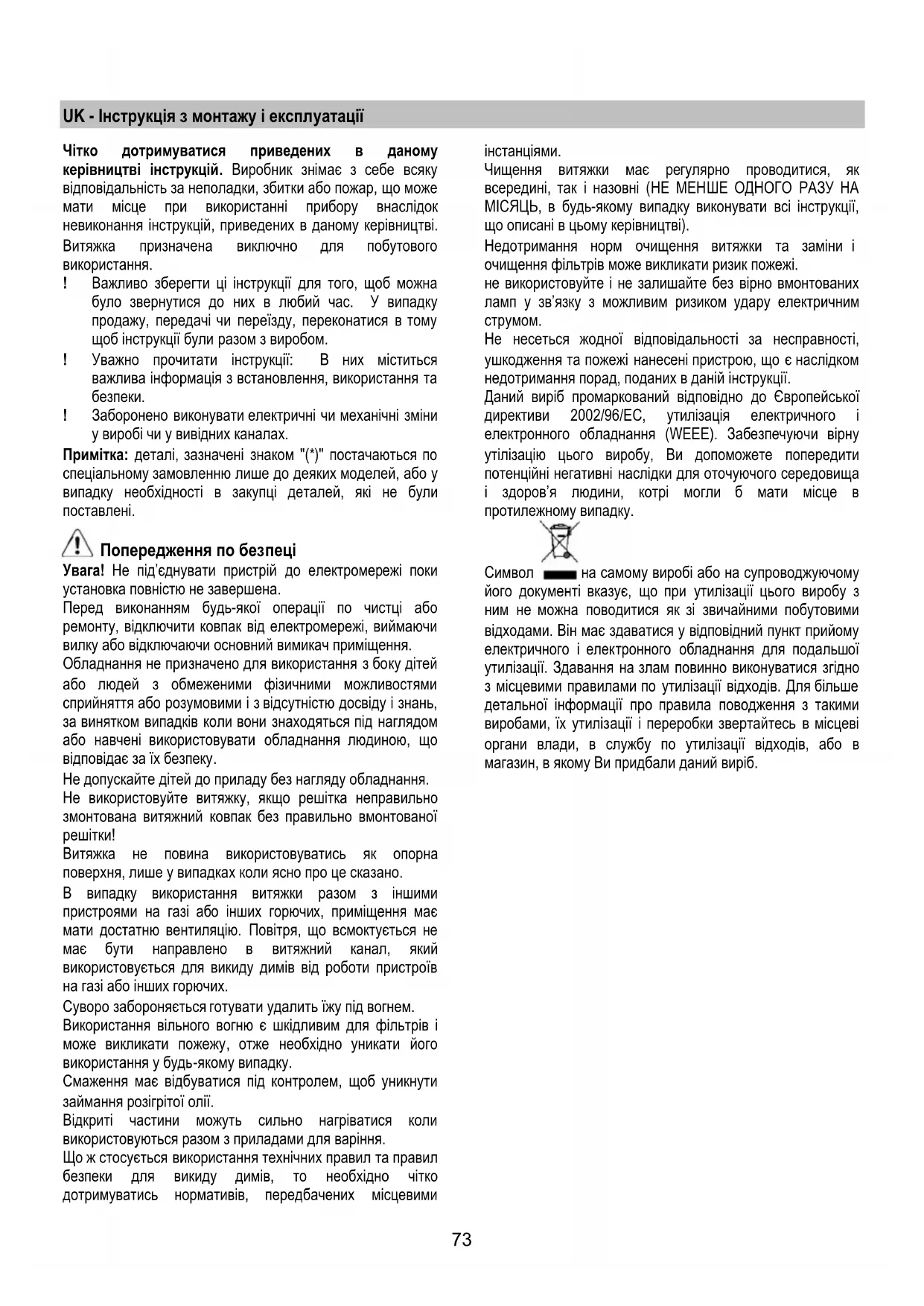

! Заборонено виконувати електричні чи механічні зміни у виробі чи у вивідних каналах. Примітка: деталі, зазначені знаком "(*)" постачаються по спеціальному замовленню лише до деяких моделей, або у випадку необхідності в закупці деталей, які не були поставлені. Попередження по безпеці Увага! Не під’єднувати пристрій до електромережі поки установка повністю не завершена. Перед виконанням будь-якої операції по чистці або ремонту, відключити ковпак від електромережі, виймаючи вилку або відключаючи основний вимикач приміщення. Обладнання не призначено для використання з боку дітей або людей з обмеженими фізичними можливостями сприйняття або розумовими і з відсутністю досвіду і знань, за винятком випадків коли вони знаходяться під наглядом або навчені використовувати обладнання людиною, що відповідає за їх безпеку. Не допускайте дітей до приладу без нагляду обладнання. Не використовуйте витяжку, якщо решітка неправильно змонтована витяжний ковпак без правильно вмонтованої

Витяжка не повина використовуватись як опорна

лише у випадках коли ясно про це сказано. В випадку використання витяжки разом з іншими пристроями на газі або інших горючих, приміщення має мати достатню вентиляцію. Повітря, що всмоктується не має бути направлено в витяжний канал, який використовується для викиду димів від роботи пристроїв на газі або інших горючих. Суворо забороняється готувати удалить їжу під вогнем. Використання вільного вогню є шкідливим для фільтрів і може викликати пожежу, отже необхідно уникати його використання у будь-якому випадку. Смаження має відбуватися під контролем, щоб уникнути займання розігрітої олії. Відкриті частини можуть сильно нагріватися коли використовуються разом з приладами для варіння. Що ж стосується використання технічних правил та правил безпеки для викиду димів, то необхідно чітко дотримуватись нормативів, передбачених місцевими інстанціями. Чищення витяжки має регулярно проводитися, як всередині, так і назовні (НЕ МЕНШЕ ОДНОГО РАЗУ НА МІСЯЦЬ, в будь-якому випадку виконувати всі інструкції, що описані в цьому керівництві). Недотримання норм очищення витяжки та заміни

очищення фільтрів може викликати ризик пожежі. не використовуйте і не залишайте без вірно вмонтованих ламп у зв’язку з можливим ризиком удару електричним

Не несеться жодної відповідальності за несправності, ушкодження та пожежі нанесені пристрою, що є наслідком недотримання порад, поданих в даній інструкції. Даний виріб промаркований відповідно до Європейської директиви 2002/96/EC, утилізація електричного і електронного обладнання (WEEE). Забезпечуючи вірну утілізацію цього виробу, Ви допоможете попередити потенційні негативні наслідки для оточуючого середовища і здоров’я людини, котрі могли б мати місце в протилежному випадку.

на самому виробі або на супроводжуючому його документі вказує, що при утилізації цього виробу з ним не можна поводитися як зі звичайними побутовими відходами. Він має здаватися у відповідний пункт прийому електричного і електронного обладнання для подальшої утилізації. Здавання на злам повинно виконуватися згідно з місцевими правилами по утилізації відходів.

детальної інформації про правила поводження з такими виробами, їх утилізації і переробки звертайтесь в місцеві органи влади, в службу по утилізації відходів, або в магазин, в якому Ви придбали даний виріб.74 Використання Витяжка розроблена для роботи в режимі всмоктування, виводячи повітря назовні або в фільтруючому режимі з рециркуляцією повітря. Режим рециркуляції Витяжка має один верхній вихід повітря В для виводу диму назовні (вивідна труба і хомути кріплення не входять в комплект поставки). Мал. 1 Режим рециркуляції повітря Коли викид димів і пару назовні не є можливим, слід використовувати ковпак в режимі рециркуляції, встановлюючи 1 або 2 вугільних фільтра (*). Повітря очищається фільтром і повертається в приміщення. Мал.

Моделі ковпаків без моторного блоку можуть працювати лише в одному режимі відводу повітря назовні, тому повинні бути під’єднані до зовнішньої витяжної установки (не входить в поставку). Інструкції щодо під'єднання постачаються з периферійним обладнанням.

Мал. 3-4-5-6-7-8-9-10 Відстань нижньої відчастини витяжки до посуду на кухонній плиті має бути не менше 50cm, у випадку електричних плит, та 65cm, у випадку газових та комбінованих плит. Необхідно приймати до уваги відстані, якщо вказуються в інструкції з інсталяції газової плити. Під’єднання до електромережі Напруга в електромережі має відповідати вказаним характеристикам на етикетці, яка знаходиться всередині витяжки. Якщо в комплект входить вилка під’єднання в електромережу, то слід під’єднати витяжку до розетки, що відповідає існуючим нормам та знаходиться в доступному місці, що можна виконати й після інсталяції. Якщо ж вилка не входить в комплект (пряме під’єднання в електромережу), або розетка не знаходиться в доступному місці, також і після інсталяції, то слід вмонтувати належний двох-полюсний вимикач, який забезпечить повне відключення від мережі в умовах перенапруги III категорії, в повній відповідності з правилами інсталяції. Увага! перед тим як знову підключити витяжку до електромережі і перевірити правильність роботи, завжди контролюйте щоб шнур мережі був змонтований вірно.

В комплект витяжки входять шурупи для кріплення, розраховані на більшість типів стін/стель. Проте необхідно звернутися до кваліфікованого техніка для перевірки придатності матеріалів в залежності від типу стіни чи стелі. Стіна/стеля повинні бути достатньо міцними, щоб витримати вагу витяжки.

Функціонування Витяжка обладнана панеллю команд з контролем швидкості витягування та контролем світла для освітлення варильної поверхні. Мал. 11 Використовуйте інтенсивну швидкість у випадку особливо високої концентрації кухонних парів. Рекомендуємо включити витяжку за 5 хвилин до початку готування їжі і залишити його включеним на протязі 15 хвилин після закінчення готування їжі. Функциони рование - Модель с дисплеем

встановлені на вашому витяжному парасолі електронні приводи оснащені численними функціями- характеристиками: - функція вмикання-вимикання двигуна: при натисканні кнопки № 1 відбувається вмикання або вимикання двигуна. при вмиканні парасоль автоматично запускається на третій швидкості. - 6 швидкостей: швидкість вибирається кнопками № 2 і № 3 і відображається на спеціальному дисплеї. - функція таймера: служить для запрограмованого вимикання двигуна і світла через 15 хвилин після спрацьовування функції, що вмикається при натисканні кнопки № 4. при включеному таймері на дисплеї внизу справа мигає точка. - функція вмикання-вимикання світла: при натисканні кнопки № 5 відбувається вмикання або вимикання світла. - особливі функції: встановлені на вашому витяжному парасолі електронні приводи оснащені сучасною системою допоміжних функцій, необхідних при виконанні технічного обслуговування, а також для правильного користування

- індикація необхідності прочистити металеві фільтри кожні 30 годин роботи мікропроцесором, що являє собою серце системи, шляхом мигання на дисплеї літери «а» видається повідомлення про необхідність прочистити металеві жирозатримуючі фільтри з метою забезпечення поліпшення витяжки та гігієни довколишнього середовища. для стирання попереджувального повідомлення після чистки фільтрів при повністю вимкненому парасолі необхідно потримати натиснутою кнопку № 2 протягом понад 5 секунд. при натисканні кнопки на дисплеї з’явиться літера «а», через 5 секунд вона зникне, і мікропроцесор почне знову відлік 30 годин для видачі нового попереджувального повідомлення.75 - індикація необхідності заміни вугільних фільтрів (якщо встановлені) якщо придбаний вами витяжний парасоль використовується як фільтруючий, і, отже, при цьому застосовуються вугільні фільтри для очистки відсисуваних випарів, передовсім необхідно увести до мікропроцесора електронної системи повідомлення при використанні пристрою з функцією фільтрування. для цього при повністю вимкненому парасолі потримати натиснутою протягом понад 5 секунд кнопку № 4. при натисканні кнопки на дисплеї з’являється «-» (що вказує, що в парасолі не застосовується вугільний фільтр), який через 5 секунд перетворюється на літеру «с» (що вказує, що в парасолі вугільний фільтр застосовується). з цього моменту кожні 120 годин роботи мікропроцесор буде видавати миганням на дисплеї літери «с» повідомлення

необхідність заміни старого вугільного фільтра з метою забезпечення поліпшення витяжки і гігієни довколишнього середовища. для стирання попереджувального повідомлення після заміни вугільних фільтрів при повністю вимкненому парасолі необхідно потримати натисненою кнопку № 3 протягом понад 5 секунд. при натисканні кнопки на дисплеї з’явиться літера «с», через 5 секунд вона зникне, і мікропроцесор почне знову відлік 120 годин для видачі нового попереджувального повідомлення.

Увага! Перед будь-якою операцією чистки чи обслуговування, від’єднайте витяжку від електромережі, витягуючи вилку або відключаючи головний вимикач житла.

Витяжка має чиститись часто і як зовні так і в середині (по крайній мірі з такою ж періодичністю як і догляд за фільтрами для затримання жирів). Для чистки використовуйте спеціальну серветку, намочену нейтральним рідким миючим засобом. Не використовуйте засоби що мають абразивні матеріали. НЕ ВИКОРИСТОВУЙТЕ СПИРТ! Увага: Не виконання правил чищення і заміни фільтрів може привести до ризику виникнення пожежі. Тому рекомендуємо дотримуватись приведених інструкцій. Знімається всяка відповідальність в зв'язку з можливими ушкодженнями двигуна і пожежами, що виникли внаслідок невірного ремонту або не виконання вищеописаних попереджень. Фільтр затримки жирів Мал. 12 Затримує жировi сполучення, що виникають під час приготування їжі. Повинен чиститись один раз на місяць не сильнодіючими миючими засобами, вручну або в посудомийній машині при низькій температурі і з коротким циклом. При митті в посудомийній машині металевий фільтр затримки жиру може втратити колір, але його характеристики з фільтрування жодним
