BRUKSANVISNING KD61X SMEG

SV Monterings- och bruksanvisningar

SV - Varning! Er fläkt kan vara forsedd med en annan lampatyp av lampa an som anges i handboken. Byt ut den skadade lampan med en ny av samma typ, se i detta syfle markningen intill lamphuset och labellen nedan.

Typ	Watt	Fattning	Piktogram
Halogen	28W	E14
Ljusstyrka	40W	E14

När det trykkes på knappen 1 slås motoren på erler av. När kjokkenviften slås på starter den automatisk med den tredje hastigheten.

-6hastigheter.

Kullfilter (kun med resirkulering av luften)

Fig. 13

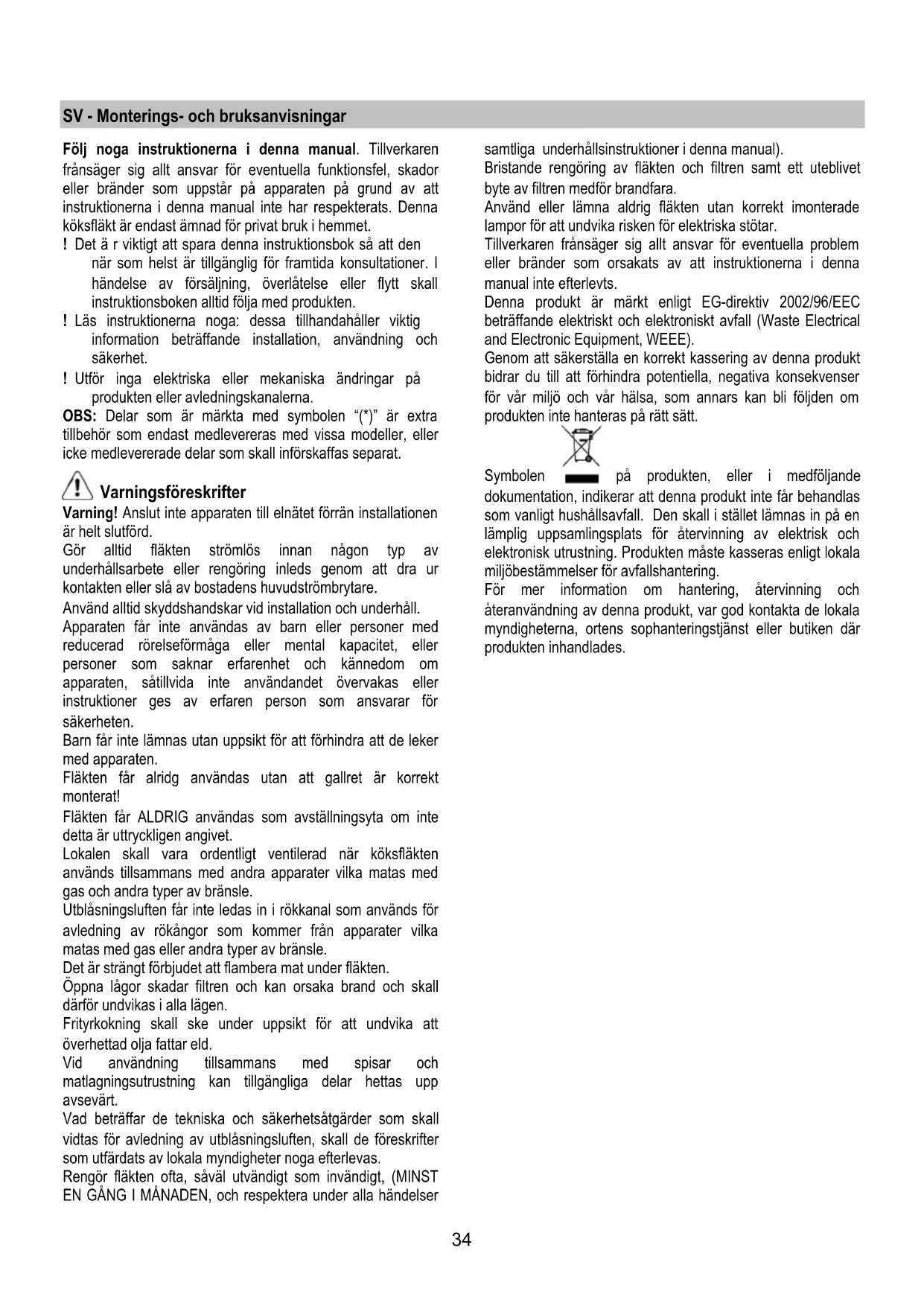

SV - Monterings- och bruksanvisningar

Följ noga instruktionerna ienna manual. Tillverkaren fransager sig allt ansvar for eventuella functionsfel, skador aller bränder som uppstar pa apparaten na ground av att instruktionerna ienna manual inte har respekterats. Denna koksflakt ar endast amnad for privat bruk i hemmet.

! Det ä r viktigt att sparaenna instruktionsbok sa att den\ när som helst ar tillganglig for framtida konsultationer. I\ handelse av forsäljning, overlåtelse aller flytt skall\ instruktionsboken alltid folja medprodukten.
! Läs instruktionerna noga: dessa tillhandahäller viktig information beträffande installation, användning och sakerhet.
! Utför inga elektriska eller mekaniskaändringar påprodukten eller avledningskanalerna.

OBS: Delar som ar markta med symbolen () ar extra tillbehör som endast medlevereras med vissa modeller, aller icede medlevererade delar som skall inforskaffas separat.

Varning! Anslut inte apparaten till elnätet forrän installationen ar helt slutford.

Gör alltid fläkten strömlös innan nagoon typ av unterhällsarbete aller rengöring inleds genom att dra ur kontakten ellav bostadens huvudströmbrytare.

Använd alltid skyddshandskar vid installation och unterhalb.

Apparaten fär inte användas av barn eller personer med reducerad rörelsefömagä aller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, sátillvida inte användet övervakas aller instruktioner ges av erfaren person som ansvarar for sökerheten.

Barn fär inte lämnas utan uppsikt for att Förhindra att de leker med apparaten.

Fläkten fär alridg användas utan att gallret ar korrekt monterat!

Fläkten fär ALDRIG användas som avständningsyta om inte detta ar uttryckligen angivet.

Lokalen skall vara ordentlich ventilerad nar koksfläkten används tillsammans med andra apparater vilka matas med gas och andra typar av brännle.

Utblasningsluften fär inte ledas in i rokkanal som används for avledning av rokängor somkommen frän apparater vilka matas med gas aller andra typ er av bransle.

Det ar strängt forbudet att flambera mat under fläkten.

Öppna lager skadar filtren och kan orsaka brand och skall därfor undvikas i alla lagen.

Frityrkokning skall ske under uppsikt for att undvika att overhettad olja fattar eld.

Vid användning tillsammans med spisar och matlagningsutrustning kan tillganglia delar hettas upp avsevär.

Vad beträffar de teknska och sakerhetsåtgärder som skall vidtas for avledning av utblåsningsluften, skall de foreskrifter som utfändats av lokala myndigheter noga afterlevas.

Rengör fläkten ofta, savál utvändigt som invändigt, (MINST EN GÁNG I MANADEN, och respektera under alla handelser

samtiga underhalsinstruktioner ienna manual).

Bristande rengöring av fläkten och filtren samt ett uteblivet byte av filtren medfor brandfara.

Använd aller lamna aldrig fläkten utan korrekt imonterade lampor für att undvika risiken für elektriska stötar.

Tillverkaren fransager sig allt ansvar for eventuella problem ell erbrander som orsakats av att instruktionerna ienna manual inte afterlevts.

Denna produit ar märkt enligt EG-direktiv 2002/96/EEC beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE).

Genom att sakerställa en korrekt kassering avenna produkt bidrar du till att forhindra potentiella, negativa konsekvenser for var miljo och var halsa, som annars kan bli foljden om Produkten inte hanteras på ratt satt.

i pa produits, ell er i medfoljandererar att denna produit inte far behandlas avfall. Den skall i stallet lamnas in pa ene plats for atervinning av elektrisk och 1. Produktien maste kasseras enigt lokalatur avfallshantering.

För mer information om hantering, atervinning och ateranvändning avenna produit, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken därprodukten inhandlades.

Användning

Fläkten har tillverkats for att användas som utsugningsversion med utvändig evakuering aller som filternversion med intern Återcirkulation.

Utsugningsversion

Fläkten ar utrustad med ett övre luftutsläpp B for evakuering av matos utomhus (avledningsör och fixeringsklämmor bifogas inte). Fig. 1

Filterversion

Om en utvändig evakuering av luften inte ar möjlig kan fläkten anvandas som filterversion genom att ett aller flera kolfilter installeras, den renade luften och Ångorna leds ut i lokalen.

Fig. 2

De modeller som saknar utsugningsmotor fungerar endast som utsugningsversion och skall anslutas till en fristaende utsugningsenhet (bifogas icke).

Anslutningsinstruktionerna bifogas med den utvändiga utblasenheten.

Installation

Minsta tillata n avstand mellan kokkarlens stodyta p spishallen och koksflaktes underkant ar 50cm om det ar fragan om en elektrisk spis och 65cm om det ar fragan om gasspis erer kombinerad gashall.

Öm spishällens instruktioner anger att större avstand skall detta respekteras.

Elektrisk anslutning

Nätspänningen skall motsvara spänningen som anges pa markplåten som sitterinne i fläkten. Om fläkten ar utrustad med stickkontakt skall denna anslutas till atttag som ar lättillgangliet även after installationen och som uppyller gällande foreskrifter. I det fall fläkten saknar stickkontakt (direktanslutting till nätet), aller om uttaget ar placerat på en svåråkomlig plats skall en godkänd tvapolig strombrytare installeras som garantar er en fullkomlig frankoppling fran nätet i samband med överspänningsklass III, i enlighet med installationsbestämmlserna.

Varning! kontrollera innan flaktens krets ansluts med natspanningen att den fungarar korrekt och ar korrekt monterad.

Montering

Fläkten ar utrustad med fixeringspluggar som passar de festa typer av vaggartak.Det ar under alla handelser nodvändigt att radraga en kvalificerad fackman for attforallssa sig om att materialen ar lampade for den aktuella typen av vagg/tak. Vaggentaket skull vara tillrackligt halfast for att bara upp flaktens vikt.

Funktion

Fläkten ar utrustad med en manöverpanel med en hastighetskontroll och en strömbrytare for spishällens belysning. Fig. 11

Använd en högre hastiget om matoset ar mycket koncentrerat. Vi rekommenderar att starta luftevakueringen 5 minutes innan matlagningen inleds och lata den fungera i cirka 15 minutes after avslutad matlagning.

De elektroniska kontrollerna på fläkten har måga Funktioner och egenskaper:

• Motor på/av

Tryck pa knappen nr. 1 for att sla pa erer stanga av motorn. Flakten startup automatiskt med den tredje hastigheten.

• Sex hastigheter

Tryck på knapparna nr. 2 och nr. 3 for att valja hastighet. Hastigheten visas på displayen.

• Timer

Tryck på knappen nr. 4. Motorn och belysningen stängs av 15 minutes after det att knappen har tryckts ned. När timern ar aktiverad blinkar en punkt nere till höger på displayen.

-Belysningspa/av

De elektroniska kontrollerna på fläkten har avancerade hjälpfunktioner for underhäll och lätt användning av fläkten.

• Indikation om rengöring av metallfilter

Var 30:e driftimme signalerak mikroprocessorn, systemets hjarta, att det ar dags att rengora fetffiltren av metall genom att bokstaven "a" blinkar på displayen. Detta for att garantera basta mojiga uppsugning och hygien.

Rengör fettfiltren av metall noggrant. Radera sedan larmmeddelandet på foljande satt: Stäng av fläkten och häll knappen nr. 2 nedtryckt i mer øn 5 sek. När knappen trycks ned visas bokstaven "a" på displayen. När dessa 5 sek har forflutit forsvinner bokstaven. Mikroprocessorn böjr Åter att räkná drifttimmar. När 30 drifttimmar har gätt visas ett nytt larmmeddelande.

• Indikation om byte av kolfilter (om de finns)

Om fläkten används med ätercirkuleringsfunktion och ar utrustad med kolfilter for absorbing av matos Är det nödvändigt att programmera det elektroniska systemets mikroprocessor För användning av fläkt med ätercirkuleringsfunktion. Stäng av fläkten ochhall knappen nr. 4 nedtryckt i mer an 5 sek. När knappen trycks ned visas tecknet "-" (indikerar att fläkten inte använder kolfilter) på displayen. After 5 sek omvandlas detta tecken till bokstaven

"c" (indikerar att fläkten använder kolfilter). Från och med nu kommt mikroprocessorn att var 120:e driftimme signalera att det är dags att byta kolfilter genom att bokstaven "c" blinkar på displayen. Detta für att garantera)basta möjiga uppsugning och hygien.

Byt ut kolffiren. Radera sedan larmmeddelandet pa foljande satt: stang av flakten och häll knappen nr. 3 nedtryckt i mer an 5 sek. När knappen trycks ned visas bokstaven "c" pa displayen. När dessa 5 sek har forflutit forsvinner bokstaven. Mikroprocessorn börjar ater att räknä drifttimmar. När 120 drifttimmar har gätt visas ett nytt larmmeddelande.

Underhäll

Varning! Gör alltid fläkten strömlös innan nàgon typ av underhállsarbete aller rengöring inleds genom att sla ifrám bostadens huvudströmbrytare.

Rengöring

Fläkten skull rengöras ofta, saväl invändigt som utvändigt (atminstone med samma underhällsinterval som für fettfiltre). Använd en trasa fuktad med neutrala rengöringsmedel vid rengöring. Undvikprodukter som innehäller slipmedel. ANVÄND INTE ALKOHOL!

Varning: Observera att en bristande rengöring av apparaten och iced utförda filterbyten kan medfora brandrisk. Folj därfor ovanstäende instruktioner noga.

Tillverkaren fransager sig allt ansvar for eventuella motorskador, eldsvador beroende på ett bristande unterhalb aller att dessa instruktioner inte respekterats.

Observera att en bristande rengöring av apparaten och filtren kan medföra brandrisk. Följ darüber ovanstäende instruktioner noga.

Fettfilter - Fig. 12

Detta suger upp fetpartiklar som bildas i samband med matlagningen.

Filtret skall rengöras en gang i帽子en, med ett milt rengöringsmedel, for hand ell er diskmaskin, med lag temperatur och kort program.

Vi tvätt i diskmaskin kan fettfiltret av metall missfárgas utan att detta på nagot sätt paverkar filtrets uppsugningsförmåga.

Kolfilter (gäller endast filterversionen) - Fig. 13

Kolfiltret fangar upp obehagiga odörer som uppstär i samband med matlagningen.

Kolfiltret mattas after en mer aller minde lang tidssperiod beroende pa i vilken utstrackning flakten anvands, pa typen av matlagning och hur regelbundet fettfilren rengors. Det ar under alla handelier nodvändigt att ersatta kolfilterpatronen minst var 4 manad.

Filtret kan INTE rengöras eller Återanvändas.

Byte av Lampor - Fig. 14

Koppla ur apparaten fran elnätet.

Varning! Kontrollera att lamporna har svalnat innan ni vidrör dem. I det fall belysningen inte fungerar, kontrollera att lamporna ar korrekt iskruvade i sitt säte innan ni kontaktar det teknska servicekontoret.
