NÁVOD NA OBSLUHU BDASB18 BLACK & DECKER

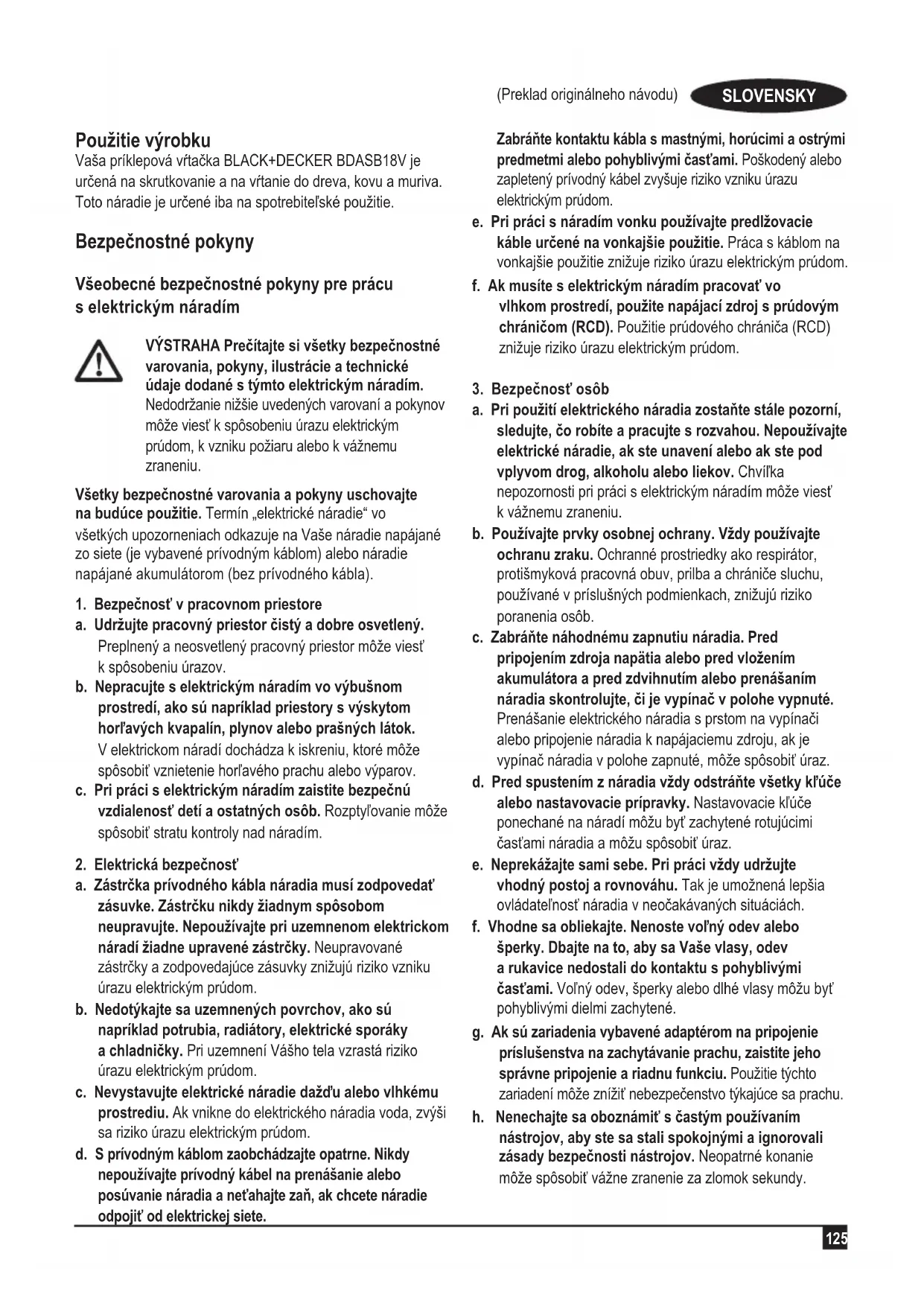

1. Bezpečnosť v pracovnom priestore

a. Udržujte pracovný priestor čistý a dobre osvetlený. Preplnený a neosvetlený pracovný priestor môže viesť k spôsobeniu úrazov. b. Nepracujte s elektrickým náradím vo výbušnom prostredí, ako sú napríklad priestory s výskytom horľavých kvapalín, plynov alebo prašných látok. V elektrickom náradí dochádza k iskreniu, ktoré môže spôsobiť vznietenie horľavého prachu alebo výparov. c. Pri práci s elektrickým náradím zaistite bezpečnú vzdialenosť detí a ostatných osôb. Rozptyľovanie môže spôsobiť stratu kontroly nad náradím.

2. Elektrická bezpečnosť

a. Zástrčka prívodného kábla náradia musí zodpovedať zásuvke. Zástrčku nikdy žiadnym spôsobom neupravujte. Nepoužívajte pri uzemnenom elektrickom náradí žiadne upravené zástrčky. Neupravované zástrčky a zodpovedajúce zásuvky znižujú riziko vzniku úrazu elektrickým prúdom. b. Nedotýkajte sa uzemnených povrchov, ako sú napríklad potrubia, radiátory, elektrické sporáky a chladničky. Pri uzemnení Vášho tela vzrastá riziko úrazu elektrickým prúdom. c. Nevystavujte elektrické náradie dažďu alebo vlhkému prostrediu. Ak vnikne do elektrického náradia voda, zvýši sa riziko úrazu elektrickým prúdom.

S prívodným káblom zaobchádzajte opatrne. Nikdy nepoužívajte prívodný kábel na prenášanie alebo posúvanie náradia a neťahajte zaň, ak chcete náradie odpojiť od elektrickej siete. Zabráňte kontaktu kábla s mastnými, horúcimi a ostrými predmetmi alebo pohyblivými časťami. Poškodený alebo zapletený prívodný kábel zvyšuje riziko vzniku úrazu elektrickým prúdom. e. Pri práci s náradím vonku používajte predlžovacie káble určené na vonkajšie použitie. Práca s káblom na vonkajšie použitie znižuje riziko úrazu elektrickým prúdom. f. Ak musíte s elektrickým náradím pracovať vo vlhkom prostredí, použite napájací zdroj s prúdovým chráničom (RCD). Použitie prúdového chrániča (RCD) znižuje riziko úrazu elektrickým prúdom.

a. Pri použití elektrického náradia zostaňte stále pozorní, sledujte, čo robíte a pracujte s rozvahou. Nepoužívajte elektrické náradie, ak ste unavení alebo ak ste pod vplyvom drog, alkoholu alebo liekov. Chvíľka nepozornosti pri práci s elektrickým náradím môže viesť k vážnemu zraneniu. b. Používajte prvky osobnej ochrany. Vždy používajte ochranu zraku. Ochranné prostriedky ako respirátor, protišmyková pracovná obuv, prilba a chrániče sluchu, používané v príslušných podmienkach, znižujú riziko poranenia osôb. c. Zabráňte náhodnému zapnutiu náradia. Pred pripojením zdroja napätia alebo pred vložením akumulátora a pred zdvihnutím alebo prenášaním náradia skontrolujte, či je vypínač v polohe vypnuté. Prenášanie elektrického náradia s prstom na vypínači alebo pripojenie náradia k napájaciemu zdroju, ak je vypínač náradia v polohe zapnuté, môže spôsobiť úraz. d. Pred spustením z náradia vždy odstráňte všetky kľúče alebo nastavovacie prípravky. Nastavovacie kľúče ponechané na náradí môžu byť zachytené rotujúcimi časťami náradia a môžu spôsobiť úraz. e. Neprekážajte sami sebe. Pri práci vždy udržujte vhodný postoj a rovnováhu. Tak je umožnená lepšia ovládateľnosť náradia v neočakávaných situáciách. f. Vhodne sa obliekajte. Nenoste voľný odev alebo šperky. Dbajte na to, aby sa Vaše vlasy, odev a rukavice nedostali do kontaktu s pohyblivými časťami. Voľný odev, šperky alebo dlhé vlasy môžu byť pohyblivými dielmi zachytené. g. Ak sú zariadenia vybavené adaptérom na pripojenie príslušenstva na zachytávanie prachu, zaistite jeho správne pripojenie a riadnu funkciu. Použitie týchto zariadení môže znížiť nebezpečenstvo týkajúce sa prachu. h. Nenechajte sa oboznámiť s častým používaním nástrojov, aby ste sa stali spokojnými a ignorovali zásady bezpečnosti nástrojov. Neopatrné konanie môže spôsobiť vážne zranenie za zlomok sekundy. (Preklad originálneho návodu) SLOVENSKY126

Nepreťažujte elektrické náradie. Používajte na vykonávanú prácu správny typ náradia. Pri použití správneho typu náradia bude práca vykonávaná lepšie a bezpečnejšie. b. Ak nie je možné vypínač náradia zapnúť a vypnúť, s náradím nepracujte. Každé elektrické náradie s nefunkčným vypínačom je nebezpečné a musí sa opraviť. c. Pred nastavovaním náradia, pred výmenou príslušenstva alebo ak náradie nepoužívate, odpojte zástrčku prívodného kábla od zásuvky alebo z náradia vyberte akumulátor. Tieto preventívne bezpečnostné opatrenia znižujú riziko náhodného zapnutia náradia. d. Uložte elektrické náradie mimo dosahu detí a nedovoľte ostatným osobám, ktoré toto náradie nevedia ovládať, alebo ktoré nepoznajú tieto bezpečnostné pokyny, aby s týmto elektrickým náradím pracovali. Elektrické náradie je v rukách nekvalifikovanej obsluhy nebezpečné. e. Vykonávajte údržbu elektrického náradia. Skontrolujte vychýlenie alebo zablokovanie pohyblivých častí, poškodenie jednotlivých dielov a iné okolnosti, ktoré môžu ovplyvniť chod náradia. Ak je náradie poškodené, nechajte ho opraviť. Mnoho nehôd býva spôsobených zanedbanou údržbou náradia. f. Rezné nástroje udržujte ostré a čisté. Riadne udržiavané rezné nástroje s ostrými reznými čepeľami sú menej náchylné na zablokovanie a lepšie sa s nimi pracuje. g. Používajte toto elektrické náradie, príslušenstvo a pracovné nástroje podľa týchto pokynov a berte do úvahy prevádzkové podmienky a prácu, ktorá sa bude vykonávať. Použitie elektrického náradia na iné účely, než na aké je určené, môže byť nebezpečné. h. Rukoväte a uchopovacie povrchy udržiavajte suché, čisté a bez oleja a mastnoty. Klzké držadlá a uchopovacie povrchy neumožňujú bezpečnú manipuláciu a kontrolu nad náradím v neočakávaných situáciách.

5. Použitie akumulátorového náradia a jeho údržba

a. Nabíjajte iba v nabíjačke určenej výrobcom. Nabíjačka vhodná pre jeden typ akumulátora môže pri vložení iného nevhodného typu spôsobiť požiar. b. Používajte elektrické náradie výhradne s akumulátormi, ktoré sú určené pre daný typ náradia. Použitie iných typov akumulátorov môže spôsobiť vznik požiaru alebo zranenie.

Ak sa akumulátor nepoužíva, uložte ho mimo dosahu kovových predmetov, ako sú kancelárske sponky na papier, mince, kľúče, klince, skrutky alebo ďalšie drobné kovové predmety, ktoré môžu spôsobiť skratovanie kontaktov akumulátora. Skratovanie kontaktov akumulátora môže viesť k vzniku popálenín alebo požiaru. d. V nevhodných podmienkach môže z akumulátora unikať kvapalina. Vyvarujte sa kontaktu s touto kvapalinou. Ak dôjde k náhodnému kontaktu s touto kvapalinou, zasiahnuté miesto omyte vodou. Pri zasiahnutí očí zasiahnuté miesto umyte a vyhľadajte lekársku pomoc. Unikajúca kvapalina z akumulátora môže spôsobiť podráždenie pokožky alebo popáleniny. e. Nepoužívajte batériu alebo náradie, ktoré je poškodené alebo upravené. Poškodené alebo upravené batérie môžu vykazovať nepredvídateľné správanie, ktoré môže spôsobiť požiar, výbuch alebo riziko zranenia. f. Nevystavujte akumulátor alebo náradie ohňu alebo nadmernej teplote. Vystavenie ohňu alebo teplote nad 130 ° C môže spôsobiť výbuch. POZNÁMKA Teplota „130 ° C“ môže byť nahradená teplotou „265 ° F“. g. Postupujte podľa všetkých pokynov na nabíjanie a nenabíjajte batériu ani náradie mimo teplotného rozsahu uvedeného v pokynoch. Nesprávne nabíjanie alebo pri teplotách mimo stanoveného rozsahu môže poškodiť batériu a zvýšiť riziko požiaru.

a. Opravy elektrického náradia zverte iba kvalifikovanému technikovi, ktorý bude používať originálne náhradné diely. Tým zaistíte bezpečnú prevádzku náradia. b. Poškodené batérie nikdy neopravujte. Servis batérií by mal vykonávať iba výrobca alebo autorizovaní poskytovatelia služieb. Doplnkové bezpečnostné pokyny na prácu s elektrickým náradím Varovanie! Ďalšie bezpečnostné pokyny pre vŕtačky ♦ Pri vŕtaní s príklepom noste chrániče sluchu. Vystavenie hluku môže spôsobiť stratu sluchu. ♦ Používajte prídavné rukoväti dodávané s náradím. Strata kontroly nad náradím môže viesť k úrazu. ♦ Pred použitím náradie riadne pritiahnite. Tento nástroj vytvára vysoký výstupný krútiaci moment a bez správneho vystuženia počas prevádzky môže dôjsť k strate kontroly, ktorá môže mať za následok zranenie osôb. ♦ Pri pracovných operáciách, pri ktorých by mohlo dôjsť ku kontaktu pracovného nástroja so skrytými elektrickými vodičmi, držte elektrické náradie vždy za izolované rukoväti. Pri kontakte pracovného príslušenstva so „živým“ vodičom spôsobia neizolované kovové časti náradia obsluhe úraz elektrickým prúdom. (Preklad originálneho návodu) SLOVENSKY127 ♦ Pri pracovných operáciách, pri ktorých by mohlo dôjsť ku kontaktu montážneho prvku so skrytými elektrickými vodičmi, držte elektrické náradie vždy za izolované rukoväti. Montážne prvky, ktoré sa dostanú do kontaktu so „živým“ vodičom, spôsobia, že neizolované kovové časti elektrického náradia budú tiež „živé“, čo môže obsluhe spôsobiť úraz elektrickým prúdom. Bezpečnostné pokyny pri používaní dlhých vrtákov ♦ Nikdy nepracujte pri vyšších rýchlostiach, ako je maximálna rýchlosť vrtáka. Pri vyšších rýchlostiach sa vrták pravdepodobne ohne, ak sa môže voľne otáčať bez kontaktu s obrobkom, čo vedie k zraneniu osôb. ♦ Vŕtanie začnite vždy pri nízkych otáčkach a so špičkou vrtáka v kontakte s obrobkom. Pri vyšších rýchlostiach sa vrták pravdepodobne ohne, ak sa môže voľne otáčať bez kontaktu s obrobkom, čo vedie k zraneniu osôb. ♦ Tlak vyvíjajte iba v priamom smere k vrtáku a nevyvíjajte nadmerný tlak. Bity sa môžu ohýbať a spôsobiť tak zlomenie alebo stratu kontroly, čo môže mať za následok zranenie osôb. ♦ Na zaistenie a upnutie obrobku k pracovnému stolu používajte svorky alebo iné vhodné prostriedky. Držanie obrobku rukou alebo opretie obrobku o časť tela nezaistí jeho stabilitu a môže viesť k strate kontroly. ♦ Pred vŕtaním do stien, podláh alebo stropov zistite polohu elektrických vedení a potrubí. ♦ Nedotýkajte sa vrtáka ihneď po ukončení vŕtania, pretože môže byť horúci. ♦ V tomto návode je popísané určené použitie tohto náradia. Použitie iného príslušenstva alebo prídavného zariadenia a vykonávanie iných pracovných operácií než odporúča tento návod, môže predstavovať riziko zranenia obsluhy alebo riziko spôsobenia hmotných škôd. Bezpečnosť ostatných osôb u Toto náradie nie je určené na použitie osobami (vrátane detí) so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami, alebo s nedostatkom skúseností a znalostí, ak týmto osobám nebol stanovený dohľad, alebo ak im neboli poskytnuté inštrukcie týkajúce sa použitia výrobku osobou zodpovednou za ich bezpečnosť. u Deti musia byť pod dozorom, aby bolo zaistené, že sa s týmto zariadením nebudú hrať. Zvyškové riziká Ak sa toto zariadenie používa iným spôsobom, než je uvedené v priložených bezpečnostných varovaniach, môžu sa objaviť dodatočné zvyškové riziká. Tieto riziká môžu vzniknúť v dôsledku nesprávneho použitia, dlhodobého použitia atď. Napriek tomu, že sa dodržiavajú príslušné bezpečnostné predpisy a používajú sa bezpečnostné zariadenia, určité zvyškové riziká sa nemôžu vylúčiť. Tieto riziká sú nasledujúce: ♦ Zranenia spôsobené kontaktom s akoukoľvek rotujúcou alebo pohybujúcou sa časťou. ♦ Zranenia spôsobené pri výmene dielov, nožov alebo príslušenstva. ♦ Zranenia spôsobené dlhodobým použitím náradia. Ak používate akékoľvek náradie dlhší čas, zaistite, aby sa robili pravidelné prestávky. ♦ Poškodenie sluchu. ♦ Zdravotné riziká spôsobené vdychovaním prachu vytváraného pri použití náradia (napríklad práca s drevom, najmä s dubovým, bukovým a MDF). Vibrácie Deklarovaná úroveň vibrácií uvedená v technických údajoch a vo vyhlásení o zhode bola meraná v súlade so štandardnou skúšobnou metódou predpísanou normou EN 62841 a môže sa použiť na porovnanie jednotlivých náradí medzi sebou. Deklarovaná úroveň vibrácií sa môže tiež použiť na predbežné stanovenie času práce s týmto náradím. Varovanie! Úroveň vibrácií pri aktuálnom použití elektrického náradia sa môže od deklarovanej úrovne vibrácií líšiť v závislosti od spôsobu použitia náradia. Úroveň vibrácií môže byť vzhľadom na uvedenú hodnotu vyššia. Pri stanovení času pôsobenia vibrácií z dôvodu určenia bezpečnostných opatrení podľa požiadaviek normy 2002/44/ EC na ochranu osôb pravidelne používajúcich elektrické náradie v zamestnaní, musí predbežný odhad pôsobenia vibrácií brať na zreteľ aktuálne podmienky použitia náradia s prihliadnutím na všetky časti pracovného cyklu, ako sú časy, keď je náradie vypnuté a keď beží naprázdno. Štítky na náradí Na náradí sú spoločne s dátumovým kódom zobrazené nasledujúce piktogramy: Varovanie! Z dôvodu zníženia rizika spôsobenia úrazu si používateľ musí prečítať návod na použitie. Pri práci s týmto náradím používajte ochranu sluchu. Nadmerná hlučnosť môže spôsobiť stratu sluchu. Nepozerajte sa na prevádzkové svetlo (Preklad originálneho návodu) SLOVENSKY128 Ďalšie bezpečnostné pokyny pre akumulátory a nabíjačky Akumulátory ♦ Nikdy sa nepokúšajte o rozoberanie. ♦ Zabráňte kontaktu s vodou. ♦ Neskladujte na miestach, kde môže teplota presiahnuť 40 °C. ♦ Nabíjajte iba pri teplotách v rozsahu od 10 °C do 40 °C. ♦ Nabíjajte iba nabíjačkou dodanou s náradím. ♦ Pri likvidácii akumulátorov sa vždy riaďte pokynmi, ktoré sú uvedené v časti „Ochrana životného prostredia. Nepokúšajte sa nabíjať poškodené akumulátory. Nabíjačky u Na nabíjanie akumulátora dodaného s týmto náradím používajte iba nabíjačku BLACK+DECKER. Iné akumulátory môžu prasknúť a spôsobiť zranenia alebo iné škody. u Nikdy sa nepokúšajte nabíjať akumulátory, ktoré nie sú na nabíjanie určené. u Poškodené káble ihneď vymeňte. u Zabráňte kontaktu nabíjačky s vodou. u Nepokúšajte sa nabíjačku demontovať. u Nepokúšajte sa do nabíjačky preniknúť. Táto nabíjačka nie je určená na vonkajšie použitie. Pred použitím si pozorne prečítajte tento návod. Elektrická bezpečnosť Táto nabíjačka je opatrená dvojitou izoláciou. Preto nie je nutné použiť uzemňovací vodič. Vždy skontrolujte, či napätie v elektrickej sieti zodpovedá napätiu uvedenému na výkonovom štítku. Nikdy sa nepokúšajte nahradiť nabíjačku priamym pripojením k sieťovej zásuvke. ♦ Ak je poškodený prívodný kábel, musí ho vymeniť výrobca alebo autorizovaný servis BLACK+DECKER, aby sa zabránilo možným rizikám. Popis Tento výrobok sa skladá z niektorých alebo zo všetkých nasledujúcich častí.

1. Spínač s plynulou reguláciou otáčok

2. Prepínač pravého/ľavého chodu

3. Objímka na nastavenie krútiaceho momentu

4. Rýchloupevňovacie skľučovadlo

5. Duálny volič prevodových stupňov

8. Uvoľňovacie tlačidlo akumulátora

Zostavenie Použitie Varovanie! Nechajte náradie pracovať jeho vlastným tempom. Zamedzte preťažovaniu. Nabíjanie akumulátora (obr. A1, A2) Akumulátor je nutné nabiť pred prvým použitím a vždy, keď počas práce dôjde k výraznému poklesu jeho výkonu. Akumulátor sa môže počas nabíjania zahrievať. Ide o normálny stav, ktorý neznamená žiadny problém. Varovanie! Nenabíjajte akumulátor, ak okolitá teplota klesne pod 10 °C alebo ak presiahne 40 °C. Odporúčaná teplota prostredia na nabíjanie: približne 24 °C. Poznámka: Nabíjačka nebude nabíjať akumulátor, ak je teplota jeho článku nižšia než asi 10 °C alebo vyššia než 40 °C. Akumulátor je nutné ponechať v nabíjačke a nabíjačka ho začne znovu automaticky nabíjať, hneď ako sa teplota článkov akumulátora zvýši alebo zníži. u Pripojte nabíjačku (9) k akejkoľvek štandardnej elektrickej zásuvke s napájacím napätím 230 V a frekvenciou 50 Hz. u Zasuňte akumulátor (7) do nabíjačky, ako je zobrazené na obr. A1, A2. LED indikátor (9a) bude blikať, čo bude indikovať prebiehajúce nabíjanie. Ukončenie nabíjania je indikované neprerušovaným svietením LED indikátora (9a). Akumulátor je celkom nabitý a môže sa vybrať z nabíjačky alebo sa môže ponechať v nabíjačke. Varovanie! Nebezpečenstvo vzniku požiaru. Pri vyberaní akumulátora z nabíjačky sa uistite, či je najskôr odpojená nabíjačka od sieťovej zásuvky a potom vyberte akumulátor z nabíjačky. Diagnostická funkcia nabíjačky Táto nabíjačka je určená na detegovanie určitých problémov, ktoré sa môžu objaviť na akumulátore alebo napájacom zdroji. Problémy sú indikované rôznymi spôsobmi blikania LED indikátora. Chybný akumulátor Táto nabíjačka môže detegovať slabý alebo poškodený akumulátor. LED indikátor bliká spôsobom znázorneným na nálepke. Ak uvidíte blikanie spôsobom označujúcim chybný akumulátor, nepokračujte v nabíjaní tohto akumulátora. Odovzdajte takýto akumulátor v autorizovanom servise alebo v zbernom dvore, kde sa bude vykonávať jeho recyklácia. (Preklad originálneho návodu) SLOVENSKY Odloženie nabíjania akumulátora Hneď ako bude nabíjačka detegovať príliš vysokú alebo príliš nízku teplotu akumulátora, automaticky spustí režim odloženia nabíjania akumulátora a pozastaví nabíjanie, kým akumulátor nedosiahne predpísanú teplotu. Hneď ako akumulátor dosiahne predpísanú teplotu, nabíjačka sa automaticky prepne do režimu nabíjania akumulátora. Táto funkcia maximálne predlžuje prevádzkovú životnosť akumulátora. Indikátor bliká spôsobom znázorneným na nálepke. Ponechanie akumulátora v nabíjačke Akumulátor môže byť ponechaný v nabíjačke so svietiacim LED indikátorom neobmedzene dlhý čas. Nabíjačka bude akumulátor udržiavať v úplne nabitom stave. Táto nabíjačka je vybavená režimom automatického dobíjania, ktorý porovnáva alebo vyvažuje jednotlivé články akumulátora, aby tento akumulátor mohol využiť svoju špičkovú kapacitu. Akumulátor je nutné dobíjať každý týždeň alebo vždy, keď už neposkytuje dostatočný výkon na vykonávané úkony. Ak chcete použiť režim automatického dobíjania, vložte akumulátor do nabíjačky a nechajte ho v nabíjačke minimálne 8 hodín. Dôležité poznámky týkajúce sa nabíjania

Najdlhšiu prevádzkovú životnosť a najvyšší výkon dosiahnete, ak sa bude akumulátor nabíjať v rozmedzí teplôt 18° až 24 °C. NENABÍJAJTE tento akumulátor, ak je teplota okolitého vzduchu nižšia než +4,5 °C alebo vyššia než +40 °C. Je to veľmi dôležité a zabráni to vážnemu poškodeniu akumulátora. u Počas nabíjania môže dochádzať k zahrievaniu nabíjačky aj akumulátora. Ide o normálny stav, ktorý neznamená žiadny problém. Ak chcete po použití uľahčiť ochladenie akumulátora, neukladajte nabíjačku alebo akumulátory v teplom prostredí, ako sú kovové prístrešky alebo nechránené prívesy. u Ak nedochádza k riadnemu nabíjaniu akumulátora: u Skontrolujte funkciu zásuvky pripojením svietidla alebo iného zariadenia. u Urobte kontrolu, či nie je zásuvka prepojená s vypínačom osvetlenia a či nedôjde k odpojeniu napájania, ak je zhasnuté svetlo. u Premiestnite nabíjačku a akumulátor na miesto, kde sa teplota okolitého vzduchu pohybuje v rozmedzí zhruba 18 – 24 °C. u Ak problémy stále pretrvávajú, odovzdajte náradie, akumulátor a nabíjačku autorizovanému servisu. u Tieto akumulátory sa musia nabíjať v prípade, keď už neposkytujú dostatočný výkon na predtým ľahko129 Odloženie nabíjania akumulátora Hneď ako bude nabíjačka detegovať príliš vysokú alebo príliš nízku teplotu akumulátora, automaticky spustí režim odloženia nabíjania akumulátora a pozastaví nabíjanie, kým akumulátor nedosiahne predpísanú teplotu. Hneď ako akumulátor dosiahne predpísanú teplotu, nabíjačka sa automaticky prepne do režimu nabíjania akumulátora. Táto funkcia maximálne predlžuje prevádzkovú životnosť akumulátora. Indikátor bliká spôsobom znázorneným na nálepke. Ponechanie akumulátora v nabíjačke Akumulátor môže byť ponechaný v nabíjačke so svietiacim LED indikátorom neobmedzene dlhý čas. Nabíjačka bude akumulátor udržiavať v úplne nabitom stave. Táto nabíjačka je vybavená režimom automatického dobíjania, ktorý porovnáva alebo vyvažuje jednotlivé články akumulátora, aby tento akumulátor mohol využiť svoju špičkovú kapacitu. Akumulátor je nutné dobíjať každý týždeň alebo vždy, keď už neposkytuje dostatočný výkon na vykonávané úkony. Ak chcete použiť režim automatického dobíjania, vložte akumulátor do nabíjačky a nechajte ho v nabíjačke minimálne 8 hodín. Dôležité poznámky týkajúce sa nabíjania

Najdlhšiu prevádzkovú životnosť a najvyšší výkon dosiahnete, ak sa bude akumulátor nabíjať v rozmedzí teplôt 18° až 24 °C. NENABÍJAJTE tento akumulátor, ak je teplota okolitého vzduchu nižšia než +4,5 °C alebo vyššia než +40 °C. Je to veľmi dôležité a zabráni to vážnemu poškodeniu akumulátora. u Počas nabíjania môže dochádzať k zahrievaniu nabíjačky aj akumulátora. Ide o normálny stav, ktorý neznamená žiadny problém. Ak chcete po použití uľahčiť ochladenie akumulátora, neukladajte nabíjačku alebo akumulátory v teplom prostredí, ako sú kovové prístrešky alebo nechránené prívesy. u Ak nedochádza k riadnemu nabíjaniu akumulátora: u Skontrolujte funkciu zásuvky pripojením svietidla alebo iného zariadenia. u Urobte kontrolu, či nie je zásuvka prepojená s vypínačom osvetlenia a či nedôjde k odpojeniu napájania, ak je zhasnuté svetlo. u Premiestnite nabíjačku a akumulátor na miesto, kde sa teplota okolitého vzduchu pohybuje v rozmedzí zhruba 18 – 24 °C. u Ak problémy stále pretrvávajú, odovzdajte náradie, akumulátor a nabíjačku autorizovanému servisu. u Tieto akumulátory sa musia nabíjať v prípade, keď už neposkytujú dostatočný výkon na predtým ľahko vykonávané pracovné operácie. V TAKEJ SITUÁCII NEPOKRAČUJTE v používaní náradia. Postupujte podľa pokynov pre nabíjanie. Čiastočne vybitý akumulátor môže byť kedykoľvek znovu nabitý bez toho, aby to malo akýkoľvek vplyv na nabíjaný akumulátor. u Cudzie vodivé predmety a materiály, ako sú brúsivá, kovové triesky, oceľová vlna, hliníkové fólie alebo nahromadené čiastočky kovu, sa nesmú nikdy dostať do vnútorného priestoru nabíjačky. Skôr ako budete čistiť nabíjačku, odpojte ju od siete. u Zabráňte zmrznutiu akumulátora a neponárajte ho do vody alebo do iných kvapalín. Vloženie a vybratie akumulátora z náradia (obr. B) Varovanie! Uistite sa, či je náradie zaistené zaisťovacím tlačidlom (2), aby ste pred vložením alebo vybratím akumulátora zabránili aktivácii vypínača. Vloženie akumulátora: ♦ Vložte akumulátor (7) do náradia tak, aby ste počuli kliknutie (obr. B). Vybratie akumulátora z náradia (obr. C) ♦ Stlačte tlačidlo na uvoľnenie akumulátora (8), ako je zobrazené na obr. C a vysuňte akumulátor z náradia.

Pokyny na použitie Hlavný vypínač a tlačidlo zmeny smeru chodu (obr. D) ♦ Táto vŕtačka sa zapína a vypína stlačením a uvoľnením hlavného vypínača (1). Čím viac je hlavný vypínač stlačený, tým vyššie sú otáčky vrtáka. ♦ Ovládacie tlačidlo pravého/ľavého chodu (2) určuje smer otáčania pracovného nástroja a slúži aj ako zaisťovacie tlačidlo. ♦ Ak chcete zvoliť smer otáčania vpred, uvoľnite hlavný vypínač a zatlačte ovládacie tlačidlo pravého/ľavého chodu doľava. ♦ Ak chcete zvoliť smer otáčania vľavo, zatlačte ovládacie tlačidlo pravého/ľavého chodu na druhú stranu. Poznámka: Stredová poloha tohto ovládacieho tlačidla zaisťuje náradie vo vypnutej polohe. Ak meníte polohu ovládacieho tlačidla, uistite sa, či je uvoľnený hlavný vypínač. Ovládanie momentu (obr. E) Toto náradie je vybavené objímkou (3) na nastavenie pracovného režimu a na nastavenie momentu pri uťahovaní skrutiek. Skrutky s veľkým rozmerom a obrobky z tvrdých materiálov vyžadujú nastavenie vyššej hodnoty momentu než malé skrutky a mäkké materiály. ♦ Pri vŕtaní do dreva, kovu a plastov nastavte objímku na nastavenie momentu na symbol vrtáka. (Preklad originálneho návodu) SLOVENSKY130 ♦ Pri skrutkovaní nastavte objímku na požadovanú hodnotu momentu. Ak nepoznáte ešte vhodné nastavenie, postupujte nasledovne: ♦ Nastavte objímku na najmenšiu hodnotu momentu. ♦ Utiahnite prvú skrutku. ♦ Ak začne spojka pred dosiahnutím požadovaného výsledku preskakovať, zväčšite hodnotu momentu nastavením objímky do ďalšej polohy a pokračujte v uťahovaní skrutky. Opakujte tento postup, kým nedosiahnete požadované nastavenie. Použite toto nastavenie aj na dotiahnutie zostávajúcich skrutiek. Rýchloupínacie skľučovadlo (obr. F) Varovanie! Uistite sa, či je náradie zaistené zaisťovacím tlačidlom (2), aby ste pred vložením alebo vybratím príslušenstva zabránili aktivácii vypínača. Vloženie vrtáka alebo iného pracovného nástroja: u Jednou rukou uchopte zadnú polovicu skľučovadla (4) a druhú ruku použite na otáčanie prednej polovice skľučovadla proti smeru pohybu hodinových ručičiek, a to pri pohľade od konca skľučovadla. u Zasuňte pracovný nástroj alebo iné príslušenstvo celkom do skľučovadla a z pohľadu od zadnej časti skľučovadla ho riadne utiahnite otáčaním prednej časti skľučovadla v smere pohybu hodinových ručičiek. Varovanie! Nepokúšajte sa utiahnuť vrtáky (alebo iné príslušenstvo) uchopením prednej časti skľučovadla a zapnutím náradia. Výmena príslušenstva, ktorá sa robí takýmto spôsobom môže viesť k poškodeniu skľučovadla a k úrazu. Duálny volič prevodových stupňov (obr. G) Možnosť voľby dvoch prevodových stupňov Vašej vŕtačky Vám umožňuje širšie využitie Vášho náradia. Ak chcete zvoliť nízke otáčky a vysokú hodnotu momentu (poloha 1), vypnite náradie a počkajte na jeho zastavenie. Presuňte volič prevodov (5) smerom od skľučovadla. Ak chcete zvoliť vysoké otáčky a nízku hodnotu momentu (poloha 2), vypnite náradie a počkajte na jeho zastavenie. Presuňte volič prevodov smerom ku skľučovadlu. Poznámka: Nemeňte prevody, ak je náradie v chode. Ak máte s vykonávaním zmeny prevodového stupňa problémy, uistite sa, či je volič prevodov zatlačený celkom dopredu alebo dozadu, až do dorazovej polohy. Vŕtanie/skrutkovanie u Pomocou prepínača pravého/ľavého chodu (2) zvoľte smer otáčania vpred alebo vzad. u Ak chcete náradie zapnúť, stlačte vypínač (1). Otáčky náradia závisia od intenzity stlačenia tohto vypínača. u Ak chcete náradie vypnúť, uvoľnite tento vypínač. Rady na optimálne použitie Vŕtanie u Používajte iba nabrúsené vrtáky. u Podoprite a riadne zaistite obrobok, ako je uvedené v bezpečnostných pokynoch. u Použite zodpovedajúce a vyžadované bezpečnostné vybavenie, ako je uvedené v bezpečnostných pokynoch. u Zabezpečte a upratujte pracovný priestor, ako je uvedené v bezpečnostných pokynoch. u Začnite vŕtať veľmi pomaly a používajte iba malý prítlak, kým nebude vyvŕtaná dostatočná diera, ktorá zabráni vykĺznutiu vrtáka. u Vyvíjajte na náradie tlak v osi pracovného nástroja. Používajte dostatočne veľký tlak, aby ste zaistili dostatočný výkon nástroja, ale netlačte naň príliš, aby nedošlo k zastaveniu motora alebo k vychýleniu nástroja. u Držte náradie pevne oboma rukami, aby ste mohli zvládať jeho náhle reakcie. u PRI ZASEKNUTÍ VRTÁKA NEPOUŽÍVAJTE HLAVNÝ VYPÍNAČ NA OPAKOVANÉ ZAPÍNANIE A VYPÍNANIE VŔTAČKY, ABY OPÄŤ DOŠLO K ZAČATIU VŔTANIA. MOHLO BY DÔJSŤ K POŠKODENIU VŔTAČKY. u Zmenšením prítlaku a pomalým vŕtaním cez poslednú časť obrobku minimalizujte možnosť zaseknutia vrtáka a prelomenie obrobku. u Pri vyťahovaní vrtáka z vyvŕtaného otvoru nechajte motor v chode. Tým zabránite zablokovaniu vrtáka. u Uistite sa, či hlavný vypínač zapína a vypína vŕtačku. Vŕtanie do dreva Otvory do dreva je možné vŕtať rovnakými špirálovými vrtákmi, aké sa používajú pri vŕtaní do kovu, alebo plochými vrtákmi. Tieto vrtáky musia byť ostré a počas vŕtania sa musia často vyťahovať z vŕtaného otvoru, aby sa mohli odstrániť nečistoty zo špirálových drážok vrtáka. Vŕtanie do kovu Pri vŕtaní do kovu používajte mazivo. Výnimkou je liatina a mosadz, ktoré sa môžu vŕtať za sucha. Mazivá na vŕtanie, ktoré dosahujú najlepšie výsledky, obsahujú sírené oleje alebo olivový olej

Vŕtanie do muriva Pri vŕtaní do muriva nastavte objímku (3) do polohy na príklepové vŕtanie zarovnaním symbolu s príslušnou značkou. Posuňte volič prevodových stupňov (5) smerom k prednej časti náradia (2. prevodový stupeň). Skrutkovanie u Vždy používajte správny typ a veľkosť skrutkovacieho násadca. (Preklad originálneho návodu) SLOVENSKY131 u Ak sa nedajú skrutky správne pritiahnuť, použite ako mazivo malé množstvo saponátu alebo mydlového roztoku. u Vždy držte náradie so skrutkovacím násadcom v jednej osi so skrutkou. Odstraňovanie porúch Problém Možná príčina Možné riešenie Náradie nie je možné spustiť. Akumulátor nie je nabitý. Skontrolujte, či nie je nutné nabitie akumulátora. Akumulátor sa nenabíja. Prívodný kábel nabí- jačky nie je pripojený k sieťovej zásuvke. Príliš vysoká alebo príliš nízka teplota okolitého prostredia. Pripojte prívodný kábel nabíjačky k sieťovej zásuvke. Premiestnite nabíjačku a prívodný do prostredia, v ktorom je teplota vyššia než 4,5 °C alebo nižšia než 40,5 °C. Náradie sa náhle vypne. Akumulátor dosiahol svoj maximálny teplotný limit. Akumulátor je vybitý. Tento akumulátor je vyrobený tak, aby došlo k jeho okamžitému vypnutiu, ak dôjde k jeho vybitiu, aby bola maximalizovaná jeho prevádzková životnosť. Nechajte akumulátor vychladnúť. Vložte ho do nabíjačky a nechajte ho úplne nabiť. Údržba Vaše náradie BLACK+DECKER bolo skonštruované tak, aby pracovalo dlhý čas s minimálnymi nárokmi na údržbu. Dôkladná starostlivosť o náradie a jeho pravidelné čistenie Vám zaistia jeho bezproblémový chod. Vaša nabíjačka nevyžaduje žiadnu údržbu okrem pravidelného čistenia. Varovanie! Pred akoukoľvek údržbou vyberte z náradia akumulátor. Pred čistením odpojte nabíjačku od siete. u Vetracie otvory náradia a nabíjačky pravidelne čistite mäkkou kefou alebo suchou handričkou. u Pomocou vlhkej handričky pravidelne čistite kryt motora. Nepoužívajte žiadne abrazívne čistiace prostriedky alebo rozpúšťadlá. u Pravidelne otvárajte skľučovadlo a poklepom odstráňte prach z jeho vnútornej časti. Ochrana životného prostredia Trieďte odpad. Výrobky a akumulátory označené týmto symbolom sa nesmú vyhodiť do bežného domového odpadu. Tieto výrobky a akumulátory obsahujú materiály, ktoré je možné obnoviť alebo recyklovať, čo znižuje dopyt po surovinách. Recyklujte, prosím, elektrické výrobky a akumulátory podľa miestnych predpisov. Ďalšie informácie nájdete na internetovej adrese www.2helpU.com Technické údaje BDASB18 Napájacie napätie V 18 Otáčky naprázdno min

0-360 / 0-1400 Maximálny moment Nm 45 Kapacita skľučovadla mm 1 – 10 Maximálny priemer vrtáka pri vŕtaní do ocele/dreva/muriva mm 10 / 25 / 10 Hmotnosť kg 0,9 (s akumulátorom 1,3) Nabíjačka 90589867 90590287-06 90634971 Vstupné napätie V 230 230 230 Výstupné napätie V 18 18 18 Prúd mA 200 400 1 A Približná dĺžka nabíjania hodiny 8 3–5 1,5 Akumulátory BL1518 Napájacie napätie

Kapacita Ah 1.5 Typ Li-Ion Hladina akustického tlaku podľa normy EN 62841: Akustický tlak (L

) 98.5 dB(A), odchýlka (K) 5 dB(A) Celková úroveň vibrácií (priestorový vektorový súčet) podľa normy EN 62841: Vŕtanie do betónu (a h, ID ) 14.2 m/s

ES Vyhlásenie o zhode v rámci EÚ

SMERNICA PRE STROJOVÉ ZARIADENIA

BDASB18 - Príklepová vŕtačka Spoločnosť Black & Decker vyhlasuje, že tieto výrobky popisované v technických údajoch spĺňajú požiadavky nasledujúcich noriem: 2006/42/EC, EN62841-1:2015 EN62841-2-1:2018+A11:2019. Tieto výrobky spĺňajú taktiež požiadavky smerníc 2014/30/EÚ a 2011/65/EÚ. Ak chcete získať ďalšie informácie, kontaktujte, prosím, spoločnosť Black & Decker na tejto adrese alebo na adresách, ktoré sú uvedené na konci tohto návodu. (Preklad originálneho návodu) SLOVENSKY132 Nižšie podpísaná osoba je zodpovedná za zostavenie technických údajov a vydáva toto vyhlásenie v zastúpení spoločnosti Black & Decker. Ed Higgins Director – Consumer Power Tools Black & Decker Europe, 270 Bath Road, Slough, Berkshire, SL1 4DX United Kingdom 29/11/2019 Záruka Spoločnosť Black & Decker je presvedčená o kvalite svojich výrobkov a ponúka spotrebiteľom záruku 24 mesiacov od dátumu kúpy. Táto záruka sa ponúka v prospech zákazníka a nijako neovplyvní jeho zákonné záručné práva. Táto záruka je platná vo všetkých členských štátoch EÚ a európskej zóny voľného obchodu EFTA. Ak požadujete reklamáciu v rámci záruky, táto reklamácia musí spĺňať obchodné podmienky spoločnosti Black & Decker a predajcovi alebo autorizovanému servisu budete musieť predložiť doklad o kúpe. Obchodné podmienky týkajúce sa záruky spoločnosti Black & Decker v trvaní 2 rokov a adresu najbližšieho autorizovaného servisu nájdete na internetovej adrese www.2helpU.com, alebo kontaktujte najbližšieho autorizovaného predajcu Black & Decker na adrese uvedenej v tomto návode. Navštívte, prosím, naše internetové stránky www.blackanddecker.co.uk, kde môžete zaregistrovať Váš nový výrobok Black & Decker a kde môžete získať informácie o našich nových výrobkoch a špeciálnych ponukách. (Preklad originálneho návodu) SLOVENSKY
