MANUALE UTENTE BDASB18 BLACK & DECKER

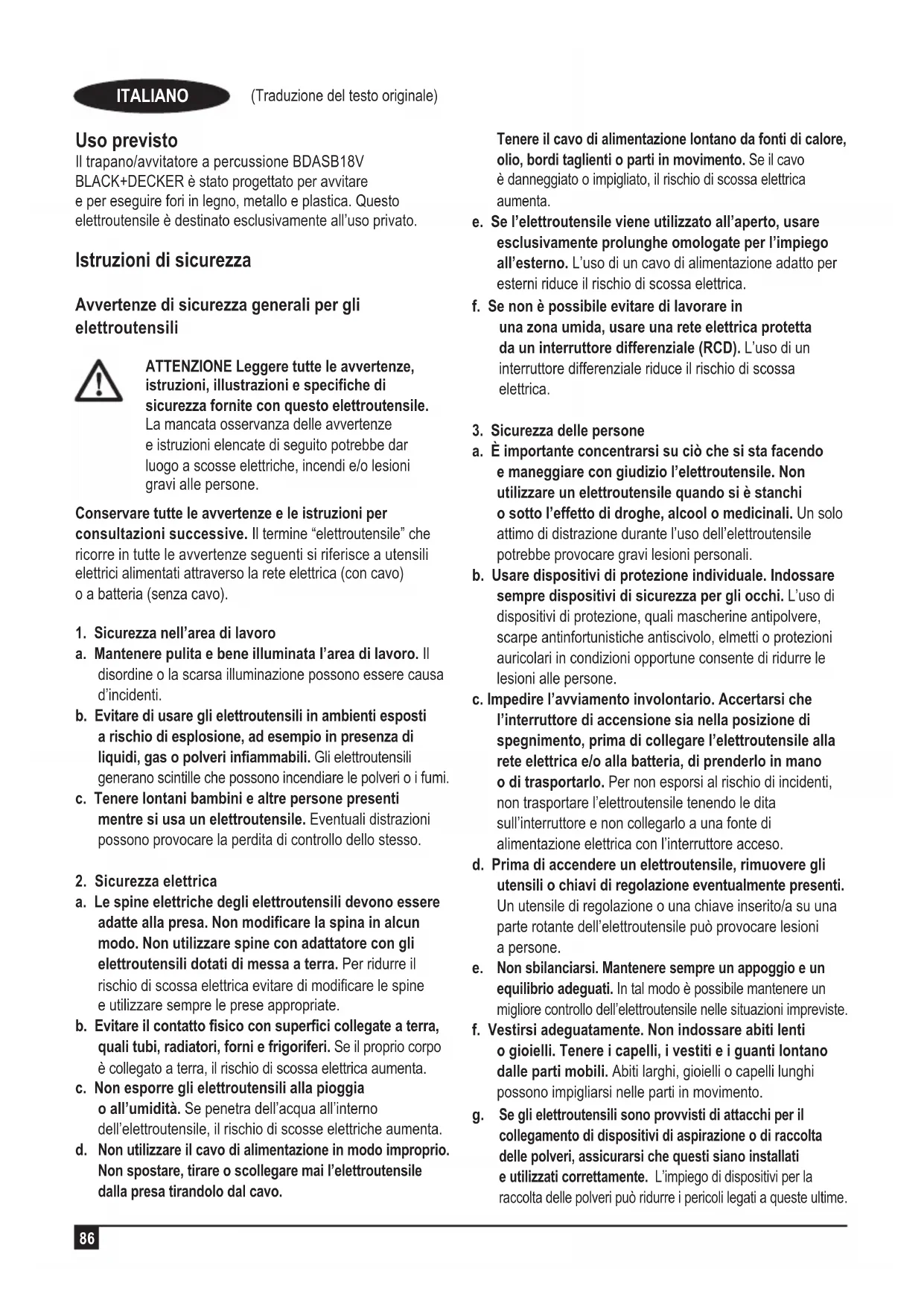

ZZZYHUPDKU86 Uso previsto Il trapano/avvitatore a percussione BDASB18V BLACK+DECKER è stato progettato per avvitare e per eseguire fori in legno, metallo e plastica. Questo elettroutensile è destinato esclusivamente all’uso privato. Istruzioni di sicurezza Avvertenze di sicurezza generali per gli elettroutensili ATTENZIONE Leggere tutte le avvertenze, istruzioni, illustrazioni e specifiche di sicurezza fornite con questo elettroutensile. La mancata osservanza delle avvertenze e istruzioni elencate di seguito potrebbe dar luogo a scosse elettriche, incendi e/o lesioni gravi alle persone. Conservare tutte le avvertenze e le istruzioni per consultazioni successive. Il termine “elettroutensile” che ricorre in tutte le avvertenze seguenti si riferisce a utensili elettrici alimentati attraverso la rete elettrica (con cavo) o a batteria (senza cavo).

1. Sicurezza nell’area di lavoro

a. Mantenere pulita e bene illuminata l’area di lavoro. Il disordine o la scarsa illuminazione possono essere causa d’incidenti. b. Evitare di usare gli elettroutensili in ambienti esposti a rischio di esplosione, ad esempio in presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili generano scintille che possono incendiare le polveri o i fumi. c. Tenere lontani bambini e altre persone presenti mentre si usa un elettroutensile. Eventuali distrazioni possono provocare la perdita di controllo dello stesso.

2. Sicurezza elettrica

a. Le spine elettriche degli elettroutensili devono essere adatte alla presa. Non modificare la spina in alcun modo. Non utilizzare spine con adattatore con gli elettroutensili dotati di messa a terra. Per ridurre il rischio di scossa elettrica evitare di modificare le spine e utilizzare sempre le prese appropriate. b. Evitare il contatto fisico con superfici collegate a terra, quali tubi, radiatori, forni e frigoriferi. Se il proprio corpo è collegato a terra, il rischio di scossa elettrica aumenta. c. Non esporre gli elettroutensili alla pioggia o all’umidità. Se penetra dell’acqua all’interno dell’elettroutensile, il rischio di scosse elettriche aumenta.

Non utilizzare il cavo di alimentazione in modo improprio. Non spostare, tirare o scollegare mai l’elettroutensile dalla presa tirandolo dal cavo. Tenere il cavo di alimentazione lontano da fonti di calore, olio, bordi taglienti o parti in movimento. Se il cavo è danneggiato o impigliato, il rischio di scossa elettrica aumenta. e. Se l’elettroutensile viene utilizzato all’aperto, usare esclusivamente prolunghe omologate per l’impiego all’esterno. L’uso di un cavo di alimentazione adatto per esterni riduce il rischio di scossa elettrica. f. Se non è possibile evitare di lavorare in una zona umida, usare una rete elettrica protetta da un interruttore differenziale (RCD). L’uso di un interruttore differenziale riduce il rischio di scossa elettrica.

3. Sicurezza delle persone

a. È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l’elettroutensile. Non utilizzare un elettroutensile quando si è stanchi o sotto l’effetto di droghe, alcool o medicinali. Un solo attimo di distrazione durante l’uso dell’elettroutensile potrebbe provocare gravi lesioni personali. b. Usare dispositivi di protezione individuale. Indossare sempre dispositivi di sicurezza per gli occhi. L’uso di dispositivi di protezione, quali mascherine antipolvere, scarpe antinfortunistiche antiscivolo, elmetti o protezioni auricolari in condizioni opportune consente di ridurre le lesioni alle persone. c. Impedire l’avviamento involontario. Accertarsi che l’interruttore di accensione sia nella posizione di spegnimento, prima di collegare l’elettroutensile alla rete elettrica e/o alla batteria, di prenderlo in mano o di trasportarlo. Per non esporsi al rischio di incidenti, non trasportare l’elettroutensile tenendo le dita sull’interruttore e non collegarlo a una fonte di alimentazione elettrica con l’interruttore acceso. d. Prima di accendere un elettroutensile, rimuovere gli utensili o chiavi di regolazione eventualmente presenti. Un utensile di regolazione o una chiave inserito/a su una parte rotante dell’elettroutensile può provocare lesioni a persone.

Non sbilanciarsi. Mantenere sempre un appoggio e un equilibrio adeguati. In tal modo è possibile mantenere un migliore controllo dell’elettroutensile nelle situazioni impreviste. f. Vestirsi adeguatamente. Non indossare abiti lenti o gioielli. Tenere i capelli, i vestiti e i guanti lontano dalle parti mobili. Abiti larghi, gioielli o capelli lunghi possono impigliarsi nelle parti in movimento.

Se gli elettroutensili sono provvisti di attacchi per il collegamento di dispositivi di aspirazione o di raccolta delle polveri, assicurarsi che questi siano installati e utilizzati correttamente. L’impiego di dispositivi per la raccolta delle polveri può ridurre i pericoli legati a queste ultime

(Traduzione del testo originale) ITALIANO87 h. Non lasciare che la familiarità acquisita con l'uso frequente degli strumenti ti consenta di diventare compiacente e di ignorare i principi di sicurezza degli strumenti. Un'azione trascurata può causare gravi lesioni in una frazione di secondo.

4. Uso e cura dell’elettroutensile

a. Non sovraccaricare l’elettroutensile. Utilizzare l’elettroutensile adatto per il lavoro da eseguire. L’elettroutensile corretto funziona meglio e in modo più sicuro, se utilizzato alla velocità per cui è stato progettato. b. Non utilizzare l’elettroutensile se l’interruttore di accensione/spegnimento è difettoso. Qualsiasi elettroutensile che non possa essere controllato tramite l’interruttore è pericoloso e deve essere riparato. c. Scollegare la spina dalla presa di corrente e/o la batteria dall’elettroutensile prima di regolarlo, sostituirne gli accessori o riporlo in magazzino. Queste misure di sicurezza preventive riducono il rischio di azionare accidentalmente l’elettroutensile. d. Quando non vengono usati, gli elettroutensili devono essere custoditi fuori dalla portata dei bambini. Non consentire l’uso dell’elettroutensile a persone inesperte o che non abbiano letto le presenti istruzioni d’uso. Gli elettroutensili sono pericolosi in mano a persone inesperte. e. Sottoporre gli elettroutensili a regolare manutenzione. Verificare che le parti mobili siano correttamente allineate e non inceppate, che non vi siano componenti rotti e che non sussistano altre condizioni che possono compromettere il funzionamento dell’elettroutensile. Se l’elettroutensile è danneggiato, farlo riparare prima dell’uso. Molti incidenti sono provocati da elettroutensili non sottoposti a corretta manutenzione. f. Mantenere affilati e puliti gli utensili da taglio. La manutenzione corretta degli utensili da taglio con bordi affilati riduce le probabilità di inceppamento e ne facilita il controllo. g. Utilizzare l’elettroutensile, gli accessori, le punte, ecc. in conformità alle presenti istruzioni, tenendo conto delle condizioni operative e del lavoro da eseguire. L’utilizzo dell’elettroutensile per impieghi diversi da quelli previsti può dare luogo a situazioni di pericolo. h. Mantenere le maniglie e le superfici di presa asciutte, pulite e prive di olio e grasso. Le impugnature scivolose e le superfici di presa non consentono la manipolazione e il controllo sicuri dell'utensile in situazioni impreviste.

5. Uso e cura degli elettroutensili a batteria

a. Ricaricare la batteria utilizzando esclusivamente il caricabatterie l’alimentatore specificato dal fabbricante. Un caricabatterie adatto per un solo tipo di batteria può comportare il rischio d’incendio se usato con una batteria diversa. b. Usare gli elettroutensili esclusivamente con le batterie specificamente concepite per gli stessi. L’impiego di batterie di tipo diverso potrebbe provocare il rischio di lesioni a persone e incendi. c. Quando la batteria non è in uso, tenerla lontana da altri oggetti metallici, come graffette, monete, chiavi, chiodi, viti o altri oggetti metallici di piccole dimensioni, che potrebbero cortocircuitare un morsetto con l’altro. Se i morsetti della batteria vengono cortocircuitati potrebbero provocare ustioni o un incendio. d. In condizioni di sovraccarico, dalla batteria potrebbe fuoriuscire del liquido: evitare di toccarlo. In caso di contatto accidentale, risciacquare la pelle con acqua. Se il liquido entra a contatto con gli occhi rivolgersi anche a un medico. Il liquido che fuoriesce dalla batteria può causare irritazione o ustioni. e. Non utilizzare un pacco batteria o uno strumento danneggiato o modificato. Le batterie danneggiate o modificate possono presentare comportamenti imprevedibili con conseguente incendio, esplosione o rischio di lesioni. f. Non esporre un pacco batteria o uno strumento a fuoco o temperatura eccessiva. L'esposizione al fuoco o a temperature superiori a 130 ° C può provocare esplosioni. NOTA La temperatura "130 ° C" può essere sostituita dalla temperatura "265 ° F". g. Seguire tutte le istruzioni di ricarica e non caricare il pacco batteria o lo strumento al di fuori dell'intervallo di temperatura specificato nelle istruzioni. La carica impropria o a temperature al di fuori dell'intervallo specificato può danneggiare la batteria e aumentare il rischio di incendio.

a. Fare riparare l’elettroutensile esclusivamente da personale specializzato e solo utilizzando pezzi di ricambio originali. In questo modo sarà possibile mantenere la sicurezza dell’elettroutensile. b. Non riparare mai pacchi batteria danneggiati. La manutenzione dei pacchi batteria deve essere eseguita solo dal produttore o dai fornitori di servizi autorizzati. Ulteriori avvertenze di sicurezza valide per gli elettroutensili Avvertenza! Ulteriori avvisi di sicurezza per i trapani (Traduzione del testo originale) ITALIANO88 ♦ Indossare protezioni per le orecchie durante la perforazione a percussione. L'esposizione al rumore può causare la perdita dell'udito. ♦ Usare le impugnature ausiliarie fornite con l’elettroutensile. La perdita del controllo può causare lesioni a persone. ♦ Preparare correttamente lo strumento prima dell'uso. Questo strumento produce una coppia di uscita elevata e senza rinforzare correttamente lo strumento durante il funzionamento, si può verificare una perdita di controllo con conseguenti lesioni personali. ♦ Sostenere l’elettroutensile con supporti dotati di superfici isolanti quando si eseguono lavorazioni in cui l’accessorio di taglio potrebbe toccare cavi elettrici nascosti. Gli accessori da taglio che vengono a contatto con un cavo sotto tensione trasmettono la corrente elettrica anche alle parti metalliche esposte dell’elettroutensile e possono provocare la folgorazione dell’operatore. ♦ Sostenere l’elettroutensile con supporti dotati di superfici isolanti quando si eseguono lavori in cui la parte tagliente potrebbe toccare cavi elettrici nascosti o il cavo di alimentazione dell’elettroutensile. I dispositivi di fissaggio che vengono a contatto con un cavo sotto tensione trasmettono la corrente elettrica anche alle parti metalliche esposte dell’elettroutensile e possono provocare la folgorazione dell’operatore. Istruzioni di sicurezza quando si usano punte lunghe ♦ Non operare mai a una velocità superiore a quella massima della punta del trapano. A velocità più elevate, è probabile che la punta si pieghi se lasciata ruotare liberamente senza toccare il pezzo, causando lesioni personali. ♦ Iniziare sempre la foratura a bassa velocità e con la punta della punta a contatto con il pezzo. A velocità più elevate, è probabile che la punta si pieghi se lasciata ruotare liberamente senza toccare il pezzo, causando lesioni personali. ♦ Applicare la pressione solo in linea diretta con la punta e non applicare una pressione eccessiva. I bit possono piegarsi causando la rottura o la perdita di controllo, con conseguenti lesioni personali. u Usare morse o altri metodi pratici per fissare e sostenere il pezzo in lavorazione su una piattaforma stabile. Tenere il pezzo in lavorazione con le mani o contro il corpo non ne assicura la stabilità e potrebbe comportare la perdita di controllo. u Prima di forare pareti, pavimenti o soffitti, controllare l’ubicazione di cavi e tubi. u Evitare di toccare l’estremità appuntita di una punta del trapano subito dopo l’uso, perché che potrebbe essere molto calda. u L’uso previsto è indicato in questo manuale. L’impiego dell’elettroutensile con accessori o per scopi diversi da quelli raccomandati in questo manuale, potrebbe causare lesioni alle persone e/o danni alle cose. Sicurezza altrui u Questo elettroutensile non è destinato all’uso da parte di persone (compresi i bambini) con capacità fisiche, sensoriali o mentali ridotte, o prive di esperienza e conoscenze, a meno che non siano sottoposte a sorveglianza o ricevano istruzioni riguardo all’uso dell’elettroutensile da parte di una persona responsabile della loro sicurezza. u I bambini devono essere sorvegliati per assicurarsi che non giochino con l’elettroutensile. Rischi residui L’utilizzo dell’apparecchio può comportare rischi residui non necessariamente riportati nelle presenti avvertenze di sicurezza. Tali rischi possono verificarsi a seguito di un uso prolungato o improprio, ecc. Malgrado il rispetto delle norme di sicurezza pertinenti e l’implementazione di dispositivi di sicurezza, alcuni rischi residui non possono essere evitati. Tali rischi residui includono: u lesioni alle persone causate a seguito del contatto con parti rotanti/in movimento; u lesioni alle persone causate durante la sostituzione di parti, lame o accessori; u lesioni alle persone causate dall’impiego prolungato di un elettroutensile (quando si utilizza qualsiasi apparecchio per lunghi periodi, accertarsi di fare regolarmente delle pause); u menomazioni uditive; u rischi per la salute causati dall’inalazione di polveri generate durante l’uso dell’elettroutensile (ad esempio quando si lavora con il legno, in modo particolare quello di quercia, faggio o l’MDF) Vibrazioni I valori dichiarati delle emissioni di vibrazioni al paragrafo “Dati tecnici” e nella Dichiarazione di conformità di questo manuale sono stati misurati in base al metodo di prova standard previsto dalla normativa EN 60745 e possono essere usati come parametri di confronto tra due elettroutensili. Il valore delle emissioni di vibrazioni dichiarato può anche essere usato come valutazione preliminare dell’esposizione. (Traduzione del testo originale) ITALIANO89 Avvertenza! Il valore delle emissioni di vibrazioni durante l’impiego effettivo dell’elettroutensile può variare da quello dichiarato a seconda delle modalità d’uso. Il livello delle vibrazioni può aumentare oltre quello dichiarato. Quando si valuta l’esposizione alle vibrazioni per determinare le misure di sicurezza richieste dalla normativa 2002/44/ CE destinata alla protezione delle persone che utilizzano regolarmente elettroutensili per lo svolgimento delle proprie mansioni, è necessario prendere in considerazione le condizioni effettive di utilizzo e il modo in cui l’elettroutensile viene usato, oltre che tenere conto di tutte le componenti del ciclo operativo, vale a dire i periodi in cui l’elettroutensile rimane spento, quelli in cui è acceso ma fermo e quelli in cui viene effettivamente utilizzato

Etichette sull’elettroutensile Sull’elettroutensile sono presenti i seguenti simboli assieme al codice data: Avvertenza! Per ridurre il rischio di lesioni alle persone l’utilizzatore deve leggere il manuale di istruzioni. Indossare protezioni acustiche quanto si effettuano lavori con trapani/avvitatori a percussione. L’esposizione al rumore può condurre alla perdita dell’udito. Non fissare la lampada operatoria Istruzioni di sicurezza aggiuntive riguardanti batterie e caricabatterie Batterie u Non tentare mai di aprire la batteria per alcun motivo. u Non lasciare che la batteria si bagni. u Non conservare la batteria in luoghi dove la temperatura potrebbe superare 40 °C. u Caricare la batteria solo in ambienti con temperature comprese tra 10°C e 40°C. u Caricare la batteria utilizzando esclusivamente il caricabatterie fornito con l’elettroutensile. u Per lo smaltimento delle batterie, seguire le istruzioni fornite al capitolo “Protezione dell’ambiente”. Non tentare di caricare batterie danneggiate. Caricabatterie u Usare il caricabatterie BLACK+DECKER solo per ricaricare la batteria fornita in dotazione con l’elettroutensile. Batterie diverse potrebbero scoppiare, causando lesioni a persone e danni alle cose. u Non tentare mai di caricare batterie non ricaricabili. u Fare sostituire immediatamente i cavi difettosi. u Non esporre il caricabatterie all’acqua. u Non aprire il caricabatterie. u Non esplorare l’interno del caricabatterie. Il caricabatterie è destinato esclusivamente all’uso in ambienti interni. Leggere questo manuale d’istruzioni prima dell’uso. Sicurezza elettrica Il doppio isolamento di cui è provvisto il caricabatterie rende superfluo il filo di terra. Controllare sempre che la tensione di rete corrisponda a quella indicata sulla targhetta dei dati tecnici. Non tentare mai di sostituire il caricabatterie con una normale spina elettrica. ♦ In caso di danneggiamento del cavo di alimentazione, è necessario farlo riparare dal fabbricante o presso un centro assistenza BLACK+DECKER autorizzato in modo da evitare pericoli. Caratteristiche Questo elettroutensile presenta alcune o tutte le seguenti caratteristiche.

1. Interruttore (grilletto) di azionamento a velocità variabile

2. Cursore di controllo rotazione avanti/indietro

3. Collare per regolazione coppia di serraggio

4. Mandrino portapunta senza chiave

5. Selettore a due velocità

6. Luce di lavoro a LED

8. Pulsante di rilascio batteria

Assemblaggio Uso Avvertenza! Lasciare che l’elettroutensile funzioni al proprio ritmo. Non sovraccaricarlo. Carica della batteria (Figg. A1 e A2) La batteria deve essere caricata prima dell’impiego iniziale e quando non eroga una potenza sufficiente per svolgere lavori che prima era possibile eseguire facilmente. Durante la carica, la batteria potrebbe riscaldarsi. Si tratta di un fatto normale che non indica la presenza di un problema. Avvertenza! Non caricare la batteria a temperature ambientali inferiori a 10 °C o superiori a 40 °C. La temperatura di carica raccomandata è di circa 24 °C. Nota: il caricabatterie non carica una batteria se la temperatura delle celle è inferiore a 10 °C o superiore a 40 °C. (Traduzione del testo originale) ITALIANO90 La batteria deve essere lasciata nel caricabatterie, che comincerà a caricare automaticamente quando la temperatura delle celle aumenta o diminuisce. u Collegare il caricabatterie (9) a una presa elettrica standard da 230 V, 50 Hz. u Inserire la batteria (7) nel caricabatterie, come illustrato nelle Figure A1 e A2. Il LED (9a) lampeggia mentre la carica della batteria è in corso. Il completamento della carica è indicato dal LED (9a) che rimane acceso fisso. La batteria a quel punto è completamente carica e può essere utilizzata subito o lasciata nel caricabatterie. Avvertenza! Pericolo d’incendio. Quando si scollega il caricabatterie dalla batteria accertarsi prima di scollegarlo dalla presa di corrente, quindi rimuovere la batteria dal caricabatterie. Diagnostica del caricabatterie Questo caricabatterie è concepito per rilevare determinati problemi che potrebbero verificarsi con le batterie o con la fonte di alimentazione. I problemi sono indicati da un LED che lampeggia secondo schemi differenti. Batteria guasta Il caricabatterie rileva se una batteria è scarica o danneggiata. Il LED lampeggia secondo lo schema indicato sull’etichetta. Se compare il motivo di lampeggiamento che segnala un guasto alla batteria, non continuare a caricarla. Portarla presso un centro di assistenza o un sito di raccolta per il riciclaggio. Ritardo per batteria calda/fredda Quando il caricabatterie rileva una batteria troppo calda o troppo fredda avvia automaticamente la funzione di ritardo per batteria calda/fredda, sospendendo la carica finché la batteria non ha raggiunto la temperatura normale, dopodiché passa automaticamente alla modalità di carica della batteria. Questa funzione assicura la massima durata della batteria. Il LED lampeggia secondo lo schema indicato sull’etichetta. Pacco batteria lasciato nel caricabatterie Il caricabatterie e la batteria possono essere lasciati collegati con il LED acceso per un tempo indefinito. Il caricabatterie mantiene la batteria fresca e completamente carica. Questo caricabatterie è dotato di una modalità di messa a punto automatica, che eguaglia o bilancia le singole celle della batteria, in modo che possa funzionare alla capacità di picco. I pacchi batteria devono essere messi a punto una volta a settimana oppure ogni volta che la batteria non fornisce più la stessa quantità di corrente. Per utilizzare la modalità di messa a punto automatica inserire il pacco nel caricabatterie e lasciarcele per almeno 8 ore. Note importanti riguardanti la carica u È possibile ottenere la massima durata e le migliori prestazioni se la batteria è carica e la temperatura dell’aria è di 18 - 24 °C. NON caricare la batteria se la temperatura dell’aria è inferiore a +4,5 °C o superiore a +40 °C. Questa precauzione è importante per prevenire gravi danni alla batteria. u Il caricabatterie e la batteria possono diventare caldi al tatto durante la carica. Si tratta di un fatto normale che non indica la presenza di un problema. Per facilitare il raffreddamento della batteria dopo l’uso, evitare di posizionare il caricabatterie o la batteria in un ambiente caldo, come ad esempio all’interno di un capannone di metallo o di un rimorchio non isolato. u Se la batteria non si carica correttamente: u controllare l’effettivo funzionamento della presa di corrente collegandovi una lampada; u verificare se la presa è collegata a un interruttore della luce e si spegne quando si spengono le luci; u spostare il caricabatterie e la batteria in un luogo in cui la temperatura dell’aria circostante sia di circa 18 °C – 24 °C; use i problemi di carica persistono, portare l’elettroutensile, la batteria e il caricabatterie presso il centro di assistenza di zona. u La batteria deve essere sostituita se non riesce a produrre energia a sufficienza per svolgere lavori che prima venivano eseguiti con facilità. NON CONTINUARE a usarlo in queste o dall’umidità. Seguire la procedura di carica. È anche possibile caricare una batteria parzialmente utilizzata ogni volta che si desidera, senza alcun effetto negativo sulla batteria stessa.

Corpi estranei di natura conduttiva quali, a titolo esemplificativo, ma non esaustivo, polvere di levigatura, schegge metalliche, lana d’acciaio, fogli di alluminio o qualsiasi accumulo di particelle metalliche, devono essere tenuti lontano dalle cavità dell’alimentatore. Scollegare il caricabatterie dalla presa di corrente prima di iniziare a pulirlo. u Non congelare né immergere il caricabatterie in acqua o altri liquidi. Inserimento e rimozione della batteria dall’elettroutensile (Fig. B) Avvertenza! Verificare che il pulsante di blocco di sicurezza (2) sia attivato per evitare l’azionamento dell’interruttore mentre si inseriscono o estraggono gli accessori. Per installare la batteria: u inserire la batteria (7) nell’elettroutensile finché non si avverte un clic (Fig. B). (Traduzione del testo originale) ITALIANO91 Rimuovere la batteria dall’elettroutensile (Fig. C) u Premere il pulsante di rilascio della batteria (8) come illustrato nella Fig. C ed estrarre la batteria dall’elettroutensile. Istruzioni operative Grilletto di azionamento e cursore di controllo della rotazione all’indietro (Fig. D) u Il trapano viene acceso e spento premendo e rilasciando il grilletto di azionamento (1). Maggiore è la pressione esercitata sul grilletto, maggiore è la velocità di rotazione della punta del trapano/ avvitatore. u Il cursore di controllo della rotazione avanti/indietro (2) determina la direzione di rotazione del cavo e funge anche da pulsante di blocco di sicurezza. u Per selezionare la rotazione in avanti, rilasciare il grilletto di azionamento e spostare il cursore di controllo della rotazione avanti/indietro verso sinistra. u Per selezionare la rotazione inversa, spostare il cursore di controllo della rotazione avanti/indietro nella direzione opposta. Nota: quando il cursore si trova al centro blocca l’utensile nella posizione di spegnimento. Assicurarsi di avere rilasciato il grilletto di azionamento prima di cambiare la posizione del pulsante di controllo. Controllo della coppia di serraggio (Fig. E) L’elettroutensile è dotato di un collare per la regolazione della coppia di serraggio (3) che consente di selezionare la modalità operativa e di impostare la coppia di serraggio delle viti. Le viti di grandi dimensioni e i pezzi in lavorazione di materiale più duro richiedono una coppia di serraggio maggiore rispetto alle viti più piccole e ai pezzi di materiale più tenero. u Per forare legno, metallo e plastica, regolare il collare sul simbolo del trapano. u Per l’avvitatura, regolarlo sull’impostazione desiderata. Se non si sa ancora quale impostazione usare, procedere come descritto di seguito: u regolare il collare sull’impostazione di coppia più bassa; u stringere la prima vite; u se la frizione scatta prima di aver ottenuto il risultato desiderato, aumentare il valore di impostazione del collare e continuare a stringere la vite; ripetere fino a ottenere l’impostazione corretta; usare questa impostazione per le viti rimanenti. Mandrino portapunta senza chiave (Fig. F) Avvertenza! Verificare che il pulsante di blocco di sicurezza (2) sia attivato per evitare l’azionamento dell’interruttore mentre si inseriscono o estraggono gli accessori. Per infilare una punta o altri accessori, procedere come descritto di seguito: u afferrare la metà posteriore del mandrino portapunta (4) con una mano e usare l’altra per ruotare la metà anteriore in direzione antioraria, vista dall’estremità con il mandrino; u infilare completamente la punta o un altro accessorio nel mandrino portapunta e serrare saldamente tenendo ferma la metà posteriore del mandrino e ruotando la parte anteriore in senso orario vista dall’estremità con il mandrino. Avvertenza! Non tentare di serrare le punte (o qualsiasi altro accessorio) afferrando la parte anteriore del mandrino portapunta accendendo l’elettroutensile. Potrebbero verificarsi danni al mandrino danni al mandrino e lesioni alle persone. Selettore due velocità (Figura G) Il selettore a due velocità del trapano/avvitatore consente di cambiare marcia per una maggiore versatilità. Per selezionare l’impostazione a velocità bassa e coppia di serraggio elevata (posizione 1) spegnere l’elettroutensile e lasciarlo fermare. Fare scorrere il selettore a due velocità (5) nella direzione opposta al mandrino portapunta. Per selezionare l’impostazione a velocità alta e coppia di serraggio (posizione 2) spegnere l’elettroutensile e lasciarlo fermare. Fare scorrere il selettore di velocità verso il mandrino portapunta. Nota: non cambiare velocità mentre l’elettroutensile è in funzione. Se si hanno problemi a cambiare velocità assicurarsi che il selettore a due velocità sia spinto tutto avanti o tutto indietro. Foratura/Avvitatura u Selezionare la rotazione avanti o indietro usando il cursore di controllo rotazione avanti/indietro (2). u Per accendere l’elettroutensile, premere l’interruttore (1). La velocità dell’elettroutensile dipende dalla pressione esercitata sull’interruttore. u Per spegnere l’elettroutensile, rilasciare l’interruttore. Consigli per un utilizzo ottimale Foratura u Utilizzare solamente punte da trapano affilate. u Supportare e fissare il lavoro correttamente, come indicato nelle Istruzioni di sicurezza. u Utilizzare i dispositivi di protezione necessari e adeguati, come indicato nelle Istruzioni di sicurezza. u Mettere in sicurezza e manutenere l’area di lavoro, come indicato nelle Istruzioni di sicurezza. (Traduzione del testo originale) ITALIANO92 u Far funzionare il trapano molto lentamente, con una leggera pressione, fino a quando il foro è sufficientemente profondo da evitare la fuoriuscita della punta. u Esercitare la pressione perpendicolarmente alla punta. Applicare una pressione sufficiente a permettere alla punta di eseguire il foro, ma non eccessiva per non far spegnere il motore o spostare la punta. u Tenere saldamente il trapano con due mani per controllarne lo spostamento rotatorio. u NON PREMERE VARIE VOLTE IL GRILLETTO DI

AZIONAMENTO DI UN TRAPANO/AVVITATORE CHE

SI È BLOCCATO PER TENTARE DI RIAVVIARLO. IL TRAPANO POTREBBE ESSERE DANNEGGIATO. u Contenere al massimo la possibilità di arresto iniziale, riducendo la pressione e azionando il trapano a bassa velocità nell’ultima porzione del foro. u Mantenere acceso il motore mentre si estrae la punta dal foro eseguito. In questo modo si riducono gli inceppamenti. u Assicurarsi che l’interruttore di accensione/spegnimento accenda e spenga il trapano. Esecuzione di fori nel legno I fori nel legno possono essere eseguiti con la stessa punta usata per il metallo o con punte a lancia. Le punte devono essere affilate ed estratte frequentemente per eliminare i trucioli dalle scanalature del trapano. Esecuzione di fori nel metallo Quando si forano metalli utilizzare un lubrificante da taglio. Fanno eccezione la ghisa e l’ottone, che vanno forati a secco. Gli oli da taglio che funzionano meglio di tutto sono l’olio solforato o l’olio di lardo. Esecuzione di fori nelle murature Per eseguire fori nelle murature, regolare il collare (3) nella Posizione di foratura a percussione allineando il simbolo al segno. Fare scorrere il selettore a due velocità (5) verso la parte anteriore dell’elettroutensile (velocità 2). Avvitatura/Svitatura u Usare sempre la punta per avvitatura di tipo e misura corretti. u Se le viti sono dure da avvitare, versare una piccola quantità di detersivo o sapone per lubrificarle. u Tenere sempre l’elettroutensile e la punta di avvitatura in posizione perpendicolare rispetto alla vite Risoluzione dei problemi Problema Possibile causa Possibile soluzione L’unità non si avvia. La batteria non è stata caricata. Controllare i requisiti di carica della batteria La batteria non si carica. Il caricabatterie non è collegato a una presa di corrente. Temperatura dell’aria circostante troppo alta o troppo bassa. Collegare il caricabat- terie a una presa di corrente che funzioni. Spostare il carica- batterie e la batteria in un luogo con una temperatura dell’aria circostante superiore a 4,5 °C o inferiore a +40,5 ºC. L’unità si spegne improvvisamente. La batteria ha rag- giunto il limite termico massimo. Carica esaurita (per massimizzare la durata della batteria, essa è pro- gettata per spegnersi improvvisamente quando è scarica. Attendere che la batteria si raffreddi. Inserirla nel caricabat- terie e attendere che si carichi. Manutenzione Questo elettroutensile BLACK+DECKER è stato concepito per funzionare per un lungo periodo con un minimo di manutenzione. Prestazioni sempre soddisfacenti dipendono da una cura appropriata e da una pulizia regolare. Il caricabatterie non richiede nessuna manutenzione, ad eccezione di una regolare pulizia. Avvertenza! Prima di eseguire qualsiasi intervento di manutenzione sull’elettroutensile rimuovere le batteria. Scollegare il caricabatterie dalla spina prima di pulirlo. u Pulire regolarmente le prese di ventilazione dell’elettroutensile e dell’alimentatore con un pennello o con un panno morbido e asciutto. u Il vano del motore deve essere pulito regolarmente con un panno umido. Non usare materiali abrasivi o detergenti a base di solventi. u Aprire regolarmente il mandrino portapunta e batterlo leggermente per eliminare la polvere dall’interno. Protezione dell’ambiente Raccolta differenziata. I prodotti e le batterie contrassegnati con questo simbolo non devono essere smaltiti con i rifiuti domestici normali. I prodotti e le batterie contengono materiali che possono essere recuperati o riciclati, riducendo la richiesta di materie prime. Riciclare i prodotti elettrici e le batterie attenendosi alle disposizioni locali vigenti. Ulteriori informazioni sono disponibili all’indirizzo www.2helpU.com (Traduzione del testo originale) ITALIANO93 Dati tecnici BDASB18 Tensione V

Velocità a vuoto Min

Coppia max. Nm 45 Capacità mandrino portapunta mm 1-10 Capacità di foratura max. Acciaio/legno/muratura mm 10/25/10 Peso kg 0,9 (con batteria 1,3) Caricabatteria 90589867 90590287-06 90634971 Tensione in ingresso V

Tensione di uscita V

Corrente mA 200 400 1A Tempo di carica approssimativo ore 8 3 - 5 1,5 Batteria BL1518 Tensione V

Capacità Ah 1,5 Tipo Agli ioni di litio Livello di pressione sonora misurato in base a EN 62841: Pressione sonora (L

) 98.5 dB(A), incertezza (K) 5 dB(A) Valori di emissione totali di vibrazioni (somma vettoriale triassiale) in conformità alla norma EN 62841: Esecuzione di fori nel concrete (a h, ID ) 14.2 m/s

, incertezza (K) 1.5 m/s

Esecuzione di fori nel metallo (a h, D ) 1.1 m/s

, incertezza (K) 1.5 m/s
