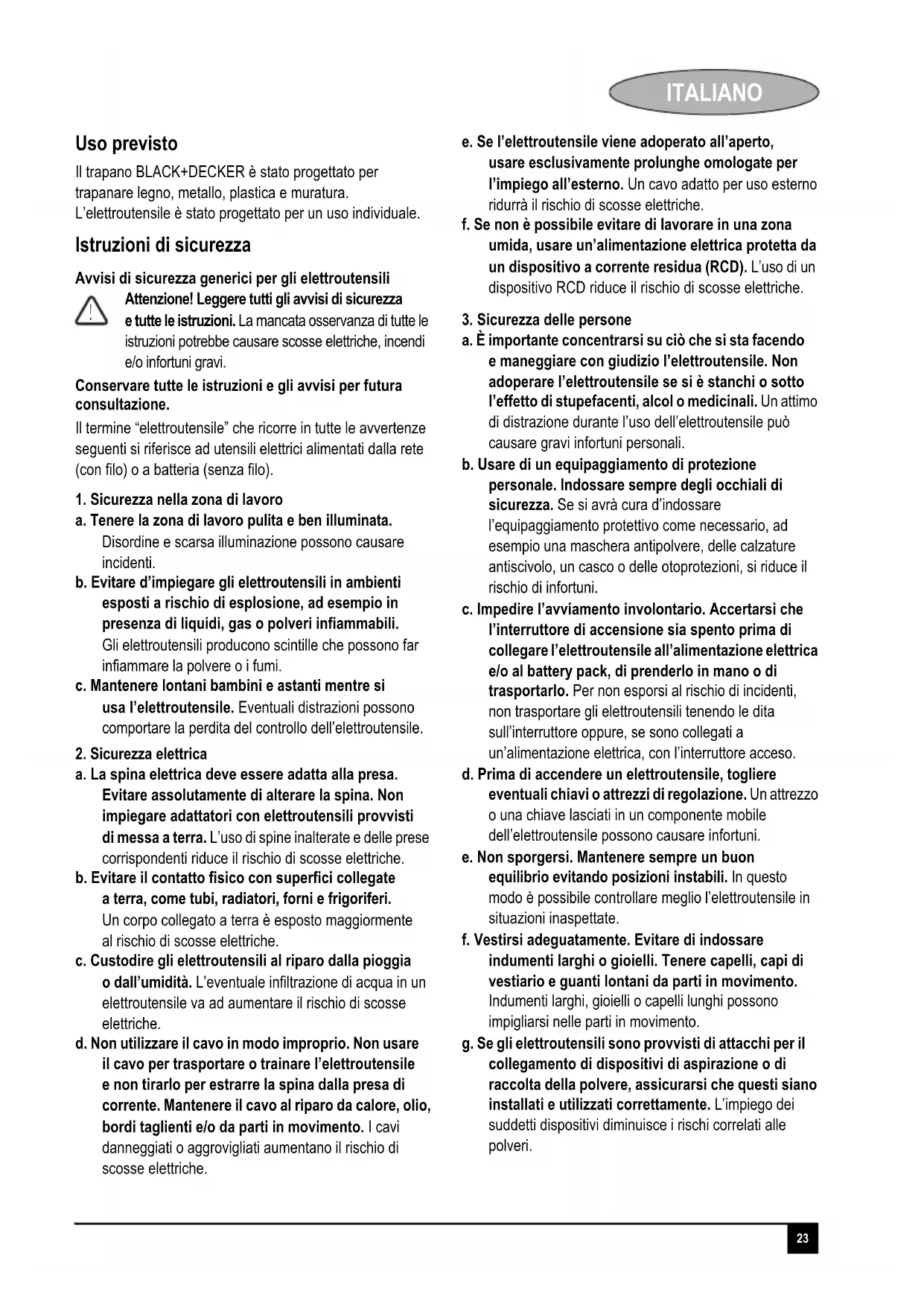

♦23 ITALIANO ITALIAN O Uso previsto Il trapano BLACK+DECKER è stato progettato per trapanare legno, metallo, plastica e muratura. L’elettroutensile è stato progettato per un uso individuale. Istruzioni di sicurezza Avvisi di sicurezza generici per gli elettroutensili Attenzione! Leggere tutti gli avvisi di sicurezza e tutte le istruzioni. La mancata osservanza di tutte le istruzioni potrebbe causare scosse elettriche, incendi e/o infortuni gravi. Conservare tutte le istruzioni e gli avvisi per futura consultazione. Il termine “elettroutensile” che ricorre in tutte le avvertenze seguenti si riferisce ad utensili elettrici alimentati dalla rete (con filo) o a batteria (senza filo).

1. Sicurezza nella zona di lavoro

a. Tenere la zona di lavoro pulita e ben illuminata. Disordine e scarsa illuminazione possono causare incidenti. b. Evitare d’impiegare gli elettroutensili in ambienti esposti a rischio di esplosione, ad esempio in presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i fumi. c. Mantenere lontani bambini e astanti mentre si usa l’elettroutensile. Eventuali distrazioni possono comportare la perdita del controllo dell’elettroutensile.

2. Sicurezza elettrica

a. La spina elettrica deve essere adatta alla presa. Evitare assolutamente di alterare la spina. Non impiegare adattatori con elettroutensili provvisti di messa a terra. L’uso di spine inalterate e delle prese corrispondenti riduce il rischio di scosse elettriche. b. Evitare il contatto fisico con superfici collegate a terra, come tubi, radiatori, forni e frigoriferi. Un corpo collegato a terra è esposto maggiormente al rischio di scosse elettriche. c. Custodire gli elettroutensili al riparo dalla pioggia o dall’umidità. L’eventuale infiltrazione di acqua in un elettroutensile va ad aumentare il rischio di scosse elettriche. d. Non utilizzare il cavo in modo improprio. Non usare il cavo per trasportare o trainare l’elettroutensile e non tirarlo per estrarre la spina dalla presa di corrente. Mantenere il cavo al riparo da calore, olio, bordi taglienti e/o da parti in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche. e. Se l’elettroutensile viene adoperato all’aperto, usare esclusivamente prolunghe omologate per l’impiego all’esterno. Un cavo adatto per uso esterno ridurrà il rischio di scosse elettriche. f. Se non è possibile evitare di lavorare in una zona umida, usare un’alimentazione elettrica protetta da un dispositivo a corrente residua (RCD). L’uso di un dispositivo RCD riduce il rischio di scosse elettriche.

3. Sicurezza delle persone

a. È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l’elettroutensile. Non adoperare l’elettroutensile se si è stanchi o sotto l’effetto di stupefacenti, alcol o medicinali. Un attimo di distrazione durante l’uso dell’elettroutensile può causare gravi infortuni personali. b. Usare di un equipaggiamento di protezione personale. Indossare sempre degli occhiali di sicurezza. Se si avrà cura d’indossare l’equipaggiamento protettivo come necessario, ad esempio una maschera antipolvere, delle calzature antiscivolo, un casco o delle otoprotezioni, si riduce il rischio di infortuni. c. Impedire l’avviamento involontario. Accertarsi che l’interruttore di accensione sia spento prima di collegare l’elettroutensile all’alimentazione elettrica e/o al battery pack, di prenderlo in mano o di trasportarlo. Per non esporsi al rischio di incidenti, non trasportare gli elettroutensili tenendo le dita sull’interruttore oppure, se sono collegati a un’alimentazione elettrica, con l’interruttore acceso. d. Prima di accendere un elettroutensile, togliere eventuali chiavi o attrezzi di regolazione. Un attrezzo o una chiave lasciati in un componente mobile dell’elettroutensile possono causare infortuni. e. Non sporgersi. Mantenere sempre un buon equilibrio evitando posizioni instabili. In questo modo è possibile controllare meglio l’elettroutensile in situazioni inaspettate. f. Vestirsi adeguatamente. Evitare di indossare indumenti larghi o gioielli. Tenere capelli, capi di vestiario e guanti lontani da parti in movimento. Indumenti larghi, gioielli o capelli lunghi possono impigliarsi nelle parti in movimento. g. Se gli elettroutensili sono provvisti di attacchi per il collegamento di dispositivi di aspirazione o di rac colta della polvere, assicurarsi che questi siano installati e utilizzati correttamente. L’impiego dei suddetti dispositivi diminuisce i rischi correlati alle polveri. !24 ITALIANO

4. Uso e cura degli elettroutensili

a. Non sovraccaricare l’elettroutensile. Usare l’elettroutensile idoneo al lavoro da eseguire. Utilizzando l’elettroutensile adatto si potrà lavorare meglio e con maggiore sicurezza alla potenza nominale prevista. b. Non utilizzare elettroutensili con interruttori difettosi. Un elettroutensile che non può essere controllato mediante l’interruttore è pericoloso e deve essere riparato. c. Scollegare la spina dalla presa di corrente e/o il battery pack dall’elettroutensile prima di regolarlo, sostituirne gli accessori o di riporlo. Queste precauzioni di sicurezza riducono la possibilità che l’elettroutensile sia messo in funzione inavvertitamente. d. Quando non sono usati, gli elettroutensili devono essere custoditi fuori dalla portata dei bambini. Non consentire l’uso dell’elettroutensile a persone inesperte o che non abbiano letto le presenti istruzioni. Gli elettroutensili risultano pericolosi se usati da persone inesperte. e. Sottoporre gli elettroutensili a opportune procedure di manutenzione. Verificare che le parti mobili siano bene allineate e non s’inceppino, che non ci siano componenti rotti e/o non sussistano altre condizioni che possono compromettere il funzionamento dell’elettroutensile. In caso di danni, riparare l’elettroutensile prima dell’uso. La scarsa manutenzione causa molti incidenti. f. Mantenere affilati e puliti gli utensili da taglio. Se sottoposti alla giusta manutenzione, gli utensili da taglio con taglienti affilati si inceppano meno frequentemente e sono più facili da manovrare. g. Utilizzare l’elettroutensile, gli accessori e le punte in conformità alle presenti istruzioni, tenendo conto delle condizioni di lavoro e del lavoro da completare. L’impiego dell’elettroutensile per usi diversi da quelli consentiti può dar luogo a situazioni pericolose.

a. Fare riparare l’elettroutensile esclusivamente da personale specializzato e solo usando pezzi di ricambio originali, per garantirne la sicurezza. Altri avvisi di sicurezza per gli elettroutensili Indossare otoprotezioni quando si usano i trapani a percussione. L’esposizione al rumore può causare la perdita dell’udito. Usare le impugnature ausiliarie fornite con l’elettroutensile. La perdita di controllo può causare lesioni personali. Tenere l’elettroutensile afferrandone l’impugnatura provvista di materiale isolante se vi è la possibilità che la punta da trapano possa venire a contatto di cavi nascosti o del filo di alimentazione. Il contatto tra la punta da trapano e un filo sotto tensione mette sotto tensione le parti metalliche esposte dell’elettroutensile e potrebbe esporre l’operatore a scosse elettriche. Usare morsetti o altri metodi pratici per fissare e sorreggere il pezzo in lavorazione su di una base stabile. Un pezzo tenuto in mano o contro il corpo, può diventare poco stabile e causare la perdita di controllo. Prima di trapanare pareti, pavimenti o soffitti, controllare l’ubicazione di fili e tubazioni. Evitare di toccare la punta di una punta da trapano subito dopo la trapanatura, dato che potrebbe essere calda. L’uso previsto è descritto nel presente manuale d’uso. Se questo elettroutensile viene usato con accessori o per usi diversi da quelli raccomandati nel presente manuale d’uso, si potrebbero verificare lesioni personali e/o danni alle cose. Sicurezza altrui Questo elettroutensile non è stato progettato per impiego da parte di persone (o bambini) portatrici di handicap fisici, psichici o sensoriali o che non abbiano la dovuta esperienza o conoscenza, a meno che non siano seguite o opportunamente istruite sul suo impiego da parte di una persona responsabile della loro sicurezza. Controllare che i bambini non giochino con l’elettroutensile. Attenzione! Altri avvisi di sicurezza per i trapani normali e quelli a percussione. !25 ITALIANO Vibrazioni I valori dichiarati delle emissioni di vibrazioni al paragrafo Dati tecnici e nella Dichiarazione di conformità del presente manuale sono stati misurati in base al metodo di test standard previsto dalla normativa EN 60745 e possono essere usati come parametri di confronto tra due utensili. Il valore delle emissioni di vibrazioni dichiarato può anche essere usato come valutazione preliminare dell’esposizione. Attenzione! Il valore delle emissioni di vibrazioni durante l’impiego effettivo dell’elettroutensile può variare da quello dichiarato a seconda delle modalità d’uso. Il livello delle vibrazioni può aumentare oltre quello dichiarato. Quando si valuta l’esposizione alle vibrazioni per determinare le misure di sicurezza richieste in conformità alla normativa 2002/44/CE e destinate alla protezione delle persone che usano regolarmente gli elettroutensili nello svolgimento delle proprie mansioni, è necessario prendere in considerazione le condizioni effettive di utilizzo e il modo in cui l’utensile è usato, oltre a tenere presenti tutte le componenti del ciclo operativo, vale a dire i periodi in cui l’elettroutensile è spento, quelli in cui è acceso, ma a riposo e quelli in cui è effettivamente utilizzato. Etichette sugli elettroutensili Sull’elettroutensile appaiono i seguenti pittogrammi. Sicurezza elettrica

In caso di danneggiamento del cavo di alimentazione, è necessario farlo riparare dal fabbricante o presso un centro assistenza BLACK+DECKER autorizzato in modo da evitare eventuali pericoli. Caratteristiche

1. Interruttore a velocità variabile

2. Pulsante di bloccaggio

3. Pulsante avanti/indietro

4. Selettore modalità di trapanatura

5. Mandrino portapunta

6. Arresto di profondità (non tutti i modelli)

7. Impugnatura laterale (non tutti i modelli)

8. Pulsante di blocco alberino manuale (solo mandrino

portapunta a serraggio senza chiave con manicotto unico) Montaggio Attenzione! Prima dell’assemblaggio assicurarsi che l’elettroutensile sia spento e scollegato dall’alimentazione. Montaggio dell’impugnatura laterale e dell’arresto di profondità (fig. A e G) Ruotare il manico in senso antiorario fino a quando è possibile infilare l’impugnatura laterale (7) sulla parte anteriore dell’elettroutensile come illustrato. Ruotare l’impugnatura laterale nella posizione desiderata. Inserire l’arresto di profondità (6) nel foro di fissaggio come illustrato. Regolare la profondità di trapanatura come descritto di seguito. Serrare l’impugnatura laterale ruotando il manico in senso orario. Montaggio di una punta da trapano Mandrino portapunta a serraggio senza chiave con manicotto unico (fig. B) Aprire il mandrino portapunta premendo il pulsante di blocco dell'alberino manuale e ruotando il manicotto (9) in senso antiorario. Inserire il codolo della punta (12) nel mandrino portapunta. Serrare saldamente il mandrino portapunta premendo il pulsante di blocco dell’alberino manuale (8) e ruotando il manicotto in senso orario fino a quando è stretto bene. Mandrino portapunta a serraggio senza chiave con due manicotti (fig. C) Aprire il mandrino portapunta ruotando la parte anteriore (10) con una mano e tenendo al tempo stesso quella posteriore (11) con l’altra. Inserire il codolo della punta (12) nel mandrino portapunta e serrare quest’ultimo con forza. Mandrino portapunta con chiave (fig. D) Aprire il mandrino portapunta ruotando il manicotto (11) in senso antiorario. Inserire il codolo della punta (12) nel mandrino portapunta. Inserire la chiave del mandrino portapunta (14) in uno dei fori (15) laterali del mandrino e ruotare in senso orario sino a quando il mandrino è stretto bene. Attenzione! Per ridurre il rischio di lesioni, l’utente deve leggere il manuale d’uso. Il doppio isolamento di cui è provvisto l’elettroutensile rende superfluo il filo di terra. Controllare sempre che l’alimentazione corrisponda alla tensione indicata sulla targhetta delle caratteristiche.26 ITALIANO Smontaggio e rimontaggio del mandrino portapunta (fig. E) Aprire il più possibile il mandrino portapunta. Svitare la vite di ritenuta del mandrino portapunta situata sul mandrino stesso, ruotandola in senso orario con un cacciavite. Serrare una chiave Allen nel mandrino portapunta e colpirla con un martello come illustrato. Rimuovere la chiave Allen. Smontare il mandrino portapunta ruotandolo in senso antiorario. Per rimontare il mandrino, avvitarlo sull’alberino e fissarlo con la relativa vite di ritenuta. Rischi residui Altri rischi residui che possono sorgere durante l'impiego dell'elettroutensile e che possono non essere stati contemplati dagli allegati avvisi di sicurezza. Tali rischi possono sorgere a seguito di un uso prolungato o improprio, ecc. Perfino adottando gli appositi regolamenti di sicurezza e utilizzando i dispositivi di sicurezza, certi rischi residui non possono essere evitati. Essi comprendono: Lesioni causate o subite a seguito del contatto con parti rotanti/in movimento. Lesioni causate o subite durante la sostituzione di parti, lame o accessori. Lesioni causate dall'impiego prolungato di un elettroutensile. Quando si usa qualsiasi elettroutensile per lunghi periodi, accertarsi di fare regolarmente delle pause. Problemi di udito. Rischi per la salute causati dall'aspirazione di polvere generata dall'utilizzo dell'elettroutensile (ad esempio quando si lavora con il legno, in modo particolare quello di quercia, faggio o l'MDF). Utilizzo Attenzione! Lasciare che l’elettroutensile funzioni al suo ritmo. Non sovraccaricarlo. Attenzione! Prima di trapanare pareti, pavimenti o soffitti, controllare l’ubicazione di fili e tubazioni. Selezione della direzione di rotazione (fig. F) Per la trapanatura usare la rotazione in avanti (senso orario). Per selezionare la rotazione in avanti, spingere il pulsante avanti/indietro (3) verso sinistra. Per selezionare la rotazione indietro, spingere il pulsante avanti/indietro verso destra. Attenzione! Non cambiare mai la direzione di rotazione quando il motore è in funzione. Selezione della modalità di trapanatura Per trapanare murature, regolare il selettore della modalità di trapanatura (4) sulla posizione . Per trapanare altri materiali, regolare il selettore della modalità di trapanatura sulla posizione . Regolazione della profondità di trapanatura (fig. G) Allentare l’impugnatura laterale (7) ruotando il manico in senso antiorario. Regolare l’arresto di profondità (6) sulla posizione desiderata. La profondità di trapanatura massima è pari alla distanza tra la punta della punta da trapano e l’estremità frontale dell’arresto di profondità. Serrare l’impugnatura laterale ruotando il manico in senso orario. Accensione e spegnimento Per accendere l’elettroutensile, premere l’interruttore a velocità variabile (1). La velocità dell’elettroutensile dipende dal tipo di pressione esercitata sull’interruttore. Di regola, usare velocità basse per le punte da trapano di grosso diametro e velocità alte per quelle di diametro più piccolo. Per il funzionamento continuo, premere il pulsante di bloccaggio (2) e rilasciare l’interruttore a velocità variabile. Questa opzione è disponibile solo alla massima velocità in entrambe le modalità avanti e indietro. Per spegnere l’elettroutensile, rilasciare l’interruttore di accensione a velocità variabile. Per spegnere l’elettroutensile durante il funzionamento continuo, premere di nuovo l’interruttore a velocità variabile e rilasciarlo. Accessori Le prestazioni dell’elettroutensile dipendono dall’accessorio usato. Gli accessori BLACK+DECKER e Piranha sono stati fabbricati in base a standard qualitativi elevati e sono stati progettati per ottenere le migliori prestazioni dall’elettroutensile. Usando questi accessori, otterrete il meglio dall’elettroutensile. Manutenzione Questo elettroutensile BLACK+DECKER è stato progettato per funzionare a lungo con una manutenzione minima. Per ottenere prestazioni sempre soddisfacenti occorre avere cura dell’elettroutensile e sottoporlo a pulizia periodica. Attenzione! Prima di eseguire operazioni di manutenzione, spegnere l’elettroutensile ed estrarre la spina dalla presa di corrente.27 ITALIANO Le prese di ventilazione dell’elettroutensile devono essere pulite regolarmente con un pennello morbido o un panno asciutto. Il vano del motore deve essere pulito regolarmente con un panno umido. Non usare materiali abrasivi o detergenti a base di solventi. Evitare la penetrazione di liquidi all’interno dell’elettroutensile e non immergere mai nessuna parte dello stesso in un liquido. Aprire regolarmente il mandrino e batterlo leggermente per eliminare la polvere dall’interno (se in dotazione). Protezione dell’ambiente Nel caso in cui l’elettroutensile BLACK+DECKER debba essere sostituito o non sia più necessario, non smaltirlo con i normali rifiuti domestici. Metterlo da parte per la raccolta differenziata. La raccolta differenziata dei prodotti e degli imballaggi utilizzati consente il riciclaggio dei materiali e il loro continuo utilizzo. Il riutilizzo dei materiali riciclati favorisce la protezione dell’ambiente prevenendo l’inquinamento e riduce il fabbisogno di materie prime. Seguire la regolamentazione locale per la raccolta differenziata dei prodotti elettrici che può prevedere punti di raccolta o la consegna dell’elettroutensile al rivenditore presso il quale viene acquistato un nuovo prodotto. BLACK+DECKER offre ai suoi clienti la possibilità di riciclare i prodotti BLACK+DECKER che hanno esaurito la loro vita di servizio. Per usufruire di tale servizio, è sufficiente restituire il prodotto a qualsiasi tecnico autorizzato, incaricato della raccolta per conto dell’azienda. Per individuare il tecnico autorizzato più vicino, rivolgersi alla sede BLACK+DECKER locale, presso il recapito indicato nel presente manuale. Altrimenti un elenco completo di tutti i tecnici autorizzati BLACK+DECKER e i dettagli completi sui contatti e i servizi post-vendita sono disponibili su Internet presso: www.2helpU.com. Dati tecnici Livello di pressione sonora misurato in base a EN 60745 Pressione sonora (L

) 108 dB(A), incertezza (K) 3 dB(A) Valori totali vibrazioni (somma vettoriale triassiale) in base a EN 60745 Trapanatura a percussione nel calcestruzzo (A /h ID ) = 16.76 m/s², incertezza (K) = 1,5 m/s² Trapanatura nel metallo (A /h D ) = 3.42 m/s², incertezza (K) = 1,5 m/s² Raccolta differenziata. Questo prodotto non deve essere smaltito con i normali rifiuti domestici. .55( 7<3( .5&5(6 7<3( .5&5( 7<3( .55( 7<3( .5&5(6 7<3( Tensione in ingresso V c.a. 230 230 230 230 230 Potenza assorbita W 500 500 500 550 550 Regime a vuoto min

0-2800 0-2800 0-2800 0-2800 0-2800 Capacità di trapanatura max. Acciaio/calcestruzzo mm 13 13 13 13 13 Legno mm 20 20 20 20 20 Peso kg 1,4 1,6 1,6 2,0 2,028 ITALIANO Dichiarazione CE di conformità

Black & Decker dichiara che i prodotti descritti al paragrafo “Dati tecnici” sono conformi a: 2006/42/CE, 2014/30/UE, 2011/65/UE, Per ulteriori informazioni contattare Black & Decker al seguente indirizzo oppure consultare l’ultima di copertina del manuale. Il sottoscritto è responsabile della redazione di questo documento tecnico e rilascia questa dichiarazione per conto di Black & Decker R.Laverick Engineering Manager Black & Decker Europe, 210 Bath Road, Slough, Berkshire, SL1 3YD, Regno Unito 18-10-2014 Garanzia Certa della qualità dei suoi prodotti, Black & Decker offre una garanzia eccezionale. Il presente certificato di garanzia è complementare ai diritti legali e non li pregiudica in alcun modo. La garanzia è valida entro il territorio degli Stati membri dell’Unione Europea e dell’EFTA (European Free Trade Area). Se un prodotto Black & Decker risulta difettoso per qualità del materiale, della costruzione o per mancata conformità entro 24 mesi dalla data di acquisto, Black & Decker garantisce la sostituzione delle parti difettose, provvede alla riparazione dei prodotti se ragionevolmente usurati, oppure alla loro sostituzione, in modo da ridurre al minimo il disagio del cliente a meno che: il prodotto non sia stato destinato ad usi commerciali; professionali o al noleggio; il prodotto non sia stato usato in modo improprio o scorretto; il prodotto non abbia subito danni causati da oggetti o sostanze estranee oppure incidenti; il prodotto non abbia subito tentativi di riparazione non effettuati da tecnici autorizzati né dall’assistenza Black & Decker. Per attivare la garanzia è necessario esibire la prova d’acquisto al venditore o al tecnico autorizzato. Per individuare il tecnico autorizzato più vicino, rivolgersi alla sede Black & Decker locale, presso il recapito indicato nel presente manuale. Altrimenti un elenco completo di tutti i tecnici autorizzati Black & Decker e i dettagli completi sui contatti e i servizi post-vendita sono disponibili su Internet presso: www.2helpU.com. I clienti che desiderano registrare il nuovo prodotto BLACK+DECKER e ricevere gli aggiornamenti sui nuovi prodotti e le offerte speciali, sono invitati a visitare il sito Web (www.blackanddecker.it). Ulteriori informazioni sul marchio e la gamma di prodotti BLACK+DECKER sono disponibili all’indirizzo www.blackanddecker.it. EN60745-1 e EN60745-2-1
