KR554CRESXE - Hammare BLACK & DECKER - Gratis bruksanvisning och manual

Produkttyp	Slagborrmaskin
Märke	Black & Decker
Modell	KR554CRESXE
Strömförsörjning	230 V växelström, 50 Hz
Effekt	550 W
Tomgångsvarvtal	0 – 2 800 varv/min
Borrkapacitet (betong)	13 mm
Borrkapacitet (stål)	13 mm
Borrkapacitet (trä)	20 mm
Vikt	2,0 kg
Ljudtrycksnivå (LpA)	97 dB(A)
Ljudeffektsnivå (LWA)	108 dB(A)
Vibrationer (slagborrning)	16,76 m/s²
Borrchuck	Självspännande (enkel- eller dubbelhylsa)
Rotationsriktning	Reversibel (framåt/bakåt)
Lägesväljare	Slagborrning / standardborrning
Djupstopp	Ja, justerbar
Sidohandtag	Ja, justerbar
Kontinuerlig låsning	Ja
Dubbel isolering	Ja
Underhåll	Regelbunden rengöring av ventilationsöppningar; rengöring av motorutrymme med fuktig trasa
Garanti	24 månader
Återvinning	Kasta inte med hushållsavfall; lämna till en auktoriserad reparatör

Vanliga frågor - KR554CRESXE BLACK & DECKER

Hur ändrar man rotationsriktningen?

För att välja rotation medurs, tryck framåt/bakåt-knappen åt vänster. För motsols riktning, tryck den åt höger. Ändra aldrig rotationsriktningen medan motorn är igång.

Hur ställer man in borrdjupet?

Lossna sidohandtaget genom att vrida handtaget moturs. Ställ in djupstoppet på önskad position. Maxdjupet är avståndet mellan borrspetsen och djupstoppets främre ände. Dra åt sidohandtaget genom att vrida handtaget medurs.

Hur installerar man en borr i den självspännande chucken?

Öppna chucken genom att trycka på axellåsknappen och vrida hylsan medurs. Sätt i borrskaftet, dra sedan åt ordentligt genom att vrida hylsan medurs tills maximalt åtdrag.

Hur använder man slagborrningsläget?

För att borra i sten, ställ lägesväljaren på slagborrning (hammarsymbol). För att borra i andra material, ställ den på standardläge.

Hur rengör man verktyget?

Innan underhåll, stäng av och koppla bort verktyget. Rengör ventilationsöppningarna regelbundet med en mjuk borste eller torr trasa. Rengör motorutrymmet med en fuktig trasa. Använd inte slipande eller lösningsmedelsbaserade produkter. Öppna regelbundet chucken och ta bort damm inuti genom att knacka på den.

Vad gör man om verktyget inte startar?

Kontrollera att verktyget är ansluten och att uttaget fungerar. Se till att rotationsriktningsväljaren inte är i neutralläge. Om problemet kvarstår, kontakta en auktoriserad Black & Decker-reparatör.

Vilka tillbehör rekommenderas?

Använd Black & Decker- och Piranha-tillbehör, som uppfyller höga kvalitetsnormer. De garanterar optimala resultat och din verktygsnöjdhet.

Hur underhåller man chucken?

Öppna regelbundet chucken och ta bort damm inuti genom att knacka på den. Om chucken är nyckelchuck, se till att nyckeln förvaras ordentligt efter användning.

Hur återvinner man verktyget?

Kasta inte verktyget med hushållsavfall. Lämna det till en auktoriserad Black & Decker-reparatör som tar hand om återvinningen. Besök webbplatsen www.2helpU.com för att hitta närmaste reparatör.

Var hittar man en auktoriserad reparatör?

Kontakta Black & Decker-kontoret på adressen som anges i manualen eller se listan över auktoriserade reparatörer på webbplatsen www.2helpU.com.

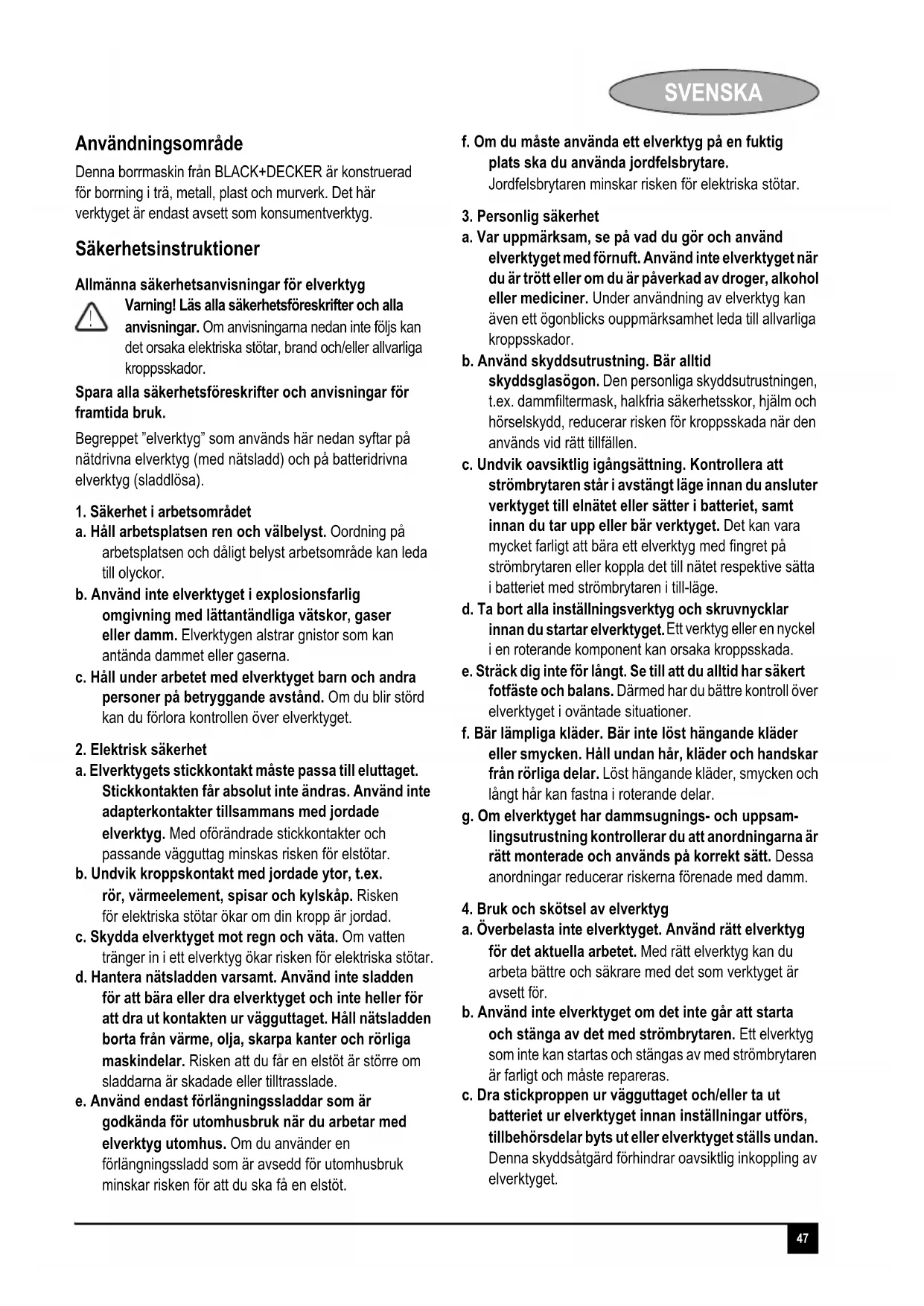

BRUKSANVISNING KR554CRESXE BLACK & DECKER

Svenska (Översättning av originalanvisningarna) 47

Denna borrmaskin från BLACK+DECKER är konstruerad för borrning i trä, metall, plast och murverk. Det här verktyget är endast avsett som konsumentverktyg.

Säkerhetsinstruktioner

Allmänna säkerhetsanvisningar för elverktyg

Varning! Läs alla säkerhetsföreskrifter och alla anvisningar. Om anvisningarna nedan inte följs kan det orsaka elektriska stötar, brand och/eller allvarliga kroppsskador.

Spara alla säkerhetsföreskrifter och anvisningar för framtida bruk.

Begreppet "elverktyg" som används här nedan syftar på nätdrivna elverktyg (med nätsladd) och på batteridrivna elverktyg (sladdlösa).

1. Säkerhet i arbetsområdet

a. Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen och dåligt belyst arbetsområde kan leda till olyckor.

b. Använd inte elverktyget i explosionsfarlig omgivning med lättantändliga vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna.

c. Håll under arbetet med elverktyget barn och andra personer på betryggande avständ. Om du blir störd kan du förlora kontrollen över elverktyget.

1. Elektrisk säkerhet

a. Elverktygets stickkontakt måste passa till eluttaget. Stickkontakten får absolut inte ändras. Använd inte adapterkontakter tillsammans med jordade elverktyg. Med oförändrade stickkontakter och passande vägguttag minskas risken för elstötar.

b. Undvik kroppskontakt med jordade ytor, t.ex. rör, värmeelement, spisar och kylskåp. Risken för elektriska stötar ökar om din kropp är jordad.

c. Skydda elverktyget mot regn och väta. Om vatten tränger in i ett elverktyg ökar risken för elektriska stötar.

d. Hantera nätsladden varsamt. Använd inte sladden för att bära eller dra elverktyget och inte heller för att dra ut kontakten ur vägguttaget. Håll nätsladden borta från värme, olja, skarpa kanter och rörliga maskindelar. Risken att du får en elstöt är större om sladdarna är skadade eller tilltrasslade.

e. Använd endast förlängningssladdar som är godkända för utomhusbruk när du arbetar med elverktyg utomhus. Om du använder en förlängningssladd som är avsedd för utomhusbruk minskar risken för att du ska få en elstöt.

f. Om du måste använda ett elverktyg på en fuktig plats ska du använda jordfelsbrytare. Jordfelsbrytaren minskar risken för elektriska stötar.

1. Personlig säkerhet

a. Var uppmärksam, se på vad du gör och använd elverktyget med förnuft. Använd inte elverktyget när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även ett ögonblicks ouppmärksamhet leda till allvarliga kroppsskador.

b. Använd skyddsutrustning. Bär alltid skyddsglasögon. Den personliga skyddsutrustningen, t.ex. dammfiltermask, halkfria säkerhetsskor, hjälm och hörselskydd, reducerar risken för kroppsskada när den används vid rätt tillfällen.

c. Undvik oavsiktlig igångsättning. Kontrollera att strömbrytaren står i avstängt läge innan du ansluter verktyget till elnätet eller sätter i batteriet, samt innan du tar upp eller bär verktyget. Det kan vara mycket farligt att bära ett elverktyg med fingret på strömbrytaren eller koppla det till nätet respektive sätta i batteriet med strömbrytaren i till-läge.

d. Ta bort alla inställningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan orsaka kroppsskada.

e. Sträck dig inte för långt. Se till att du alltid har säkert fotfäste och balans. Därmed har du bättre kontroll över elverktyget i oväntade situationer.

f. Bär lämpliga kläder. Bär inte löst hängande kläder eller smycken. Håll undan här, kläder och handskar från rörliga delar. Löst hängande kläder, smycken och långt här kan fastna i roterande delar.

g. Om elverktyget har dammsugnings- och uppsam- lingsutrustning kontrollerar du att anordningarna är rätt monterade och används på korrekt sätt. Dessa anordningar reducerar riskerna förenade med damm.

1. Bruk och skötsel av elverktyg

a. Överbelasta inte elverktyget. Använd rätt elverktyg för det aktuella arbetet. Med rätt elverktyg kan du arbeta bättre och säkrare med det som verktyget är avsett för.

b. Använd inte elverktyget om det inte går att starta och stänga av det med strömbrytaren. Ett elverktyg som inte kan startas och stängas av med strömbrytaren är farligt och måste repareras.

c. Dra stickproppen ur vägguttaget och/eller ta ut batteriet ur elverktyget innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget ställs undan. Denna skyddsåtgård förhindrar oavsiktlig inkoppling av elverktyget.

SVENSKA

d. Förvara elverktyg utom räckhåll för barn. Låt inte elverktyg användas av personer som inte är vana vid det, eller som inte läst denna bruksanvisning. Elverktyg är farliga om de används av ovana personer.

e. Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats och inget annat föreligger som kan påverka elverktygets funktioner. Om elverktyget skadas ska du se till att få det reparerat innan det används igen. Många olyckor orsakas av dåligt skötta elverktyg.

f. Håll skärverktyg vassa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar fastnar inte så ofta och är lättare att hantera.

g. Använd elverktyget, tillbehör, insatsverktyg o.s.v. enligt dessa anvisningar och på sätt som föreskrivits för aktuell verktygsmodell. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Används elverktyget på icke ändamålsenligt sätt kan farliga situationer uppstå.

5. Service

a. Elverktyget ska bara repareras av utbildade reparatörer och med originalreservdelar. Detta garanterar att elverktygets säkerhet bibehålls.

Ytterligare säkerhetsanvisningar för elverktyg

Varning! Ytterligare säkerhetsanvisningar för borrmaskiner och slagborrmaskiner.

Bär hörselskydd när du använder en slagborrmaskin. Om du utsätts för höga ljud kan din hörsel bli nedsatt.

◆ Använd de extrahandtag som medföljer verktyget. Om du förlorar kontrollen över verktyget kan du skada dig själv eller andra.

Håll verktyget i de isolerade greppytorna vid arbete där borren riskerar att komma i kontakt med dolda elledningar eller med sin egen nätsladd. Om borren går igenom en strömförande ledning kommer verktygets metalldelar att bli strömförande och ge dig en elektrisk stöt.

- Fäst arbetsstycket vid ett stabilt underlag med klämmor eller på något annat lämpligt sätt. Om du håller i arbetsstycket med handen eller trycker det mot kroppen blir det instabilt, och du kan förlora kontrollen.

- Innan du borrar i väggar, golv eller tak ska du kontrollera om du riskerar att komma åt rör eller elledningar.

- Undvik att vidröra borrspetsen precis efter borrning, eftersom den kan bli väldigt het.

◆ Användningsområdet beskrivs i den här bruksanvisningen. Om andra tillbehör eller tillsatser används, eller om någon annan åtgärd än de som rekommenderas i den här bruksanvisningen utförs med verktyget kan personer och/eller egendom ta skada.

Säkerhet för andra

- Verktyget ska inte användas av personer (inklusive barn) med nedsatt fysisk eller mental förmåga eller bristande erfarenhet och kunskap, om de inte får vägledning och övervakas av en person som ansvaran för deras säkerhet.

- Barn ska hållas under uppsikt så att de inte leker med verktyget.

Vibrationer

De uppgivna vibrationsvärdena som anges i avsnitten Tekniska data och EU-deklaration om överensstämmelse har uppmätts i enlighet med en standardtestmetod föreskriven i EN 60745 och kan användas för jämförelse med andra verktyg. Det uppgivna vibrationsvärdet kan även användas för en preliminär bedömning av exponering.

Varning! Vibrationsvärdet under faktisk användning av elverktyget kan skilja sig från det uppgivna värdet beroende på hur verktyget används. Vibrationsnivån kan överstiga den uppgivna nivån.

Vid uppskattningar av exponering för vibrationer i syfte att bedöma vilka säkerhetsåtgärder som är nödvändiga enligt 2002/44/EG för att skydda personer som regelbundet använder elverktyg i arbetet ska man utgå från de faktiska omständigheter under vilka elverktyget används och sättet på vilket det används. Bedömningen ska även ta hänsyn till alla moment i arbetscykeln, t.ex. när verktyget är avstängt och när det går på tomgång såväl som när det faktiskt används.

Etiketter på verktyg

Följande symboler finns på verktyget:

Vaming! Läs bruksanvisningen innan du använder verktyget för att minska risken för olyckor.

Elektrisk säkerhet

Eftersom verktyget är dubbelisolerat behövs ingen jordledare. Kontrollera alltid att nätspänningen överensstämmer med värdet på typskylten.

- Om nätsladden är skadad måste den för undvikande av fara bytas ut av tillverkaren eller en auktoriserad BLACK+DECKER-verkstad.

Funktioner

1. Strömbrytare med variabel hastighet
2. Låsknapp
3. Framåt-/bakåtknapp
4. Borrlägesväljare
5. Chuck
6. Djupstopp (gäller inte alla modeller)
7. Sidohandtag (gäller inte alla modeller)

fig. B

1. Manuell spindellåsknapp (endast nyckelfri chuck med enkel hylsa)

Montering

Varning! Se till att verktyget är avstängt samt att det inte är anslutet innan monteringen börjar.

Montera sidohandtaget och djupstoppet (fig. A & G)

Vrid vredet moturs tills du kan anbringa sidohandtaget (7) på verktygets framsida. Se bilden.
♦ Rotera sidohandtaget till önskat läge.
◆ Sätt in djupstoppet (6) i det avsedda hålet. Se bilden.
◆ Ställ in borrdjupet enligt anvisningarna nedan.
♦ Dra åt sidohandtaget genom att vrida vredet medurs.

Sätta i ett borr

Nyckelfri chuck med enkel hylsa (fig. B)

• Öppna chucken genom att trycka ned den manuella spindellåsknappen (8) och vrida hylsan (9) moturs.
  ◆ Sätt bitens skaft (12) i chucken.
• Dra åt chucken hårt genom att trycka på den manuella spindellåsknappen (8) och vrida hylsan medurs tills den sitter fast.

Nyckelfri chuck med dubbel hylsa (fig. C)

• Öppna chucken genom att vrida den främre delen (10) med ena handen medan du håller den bakre delen (11) med andra handen.
• Sätt skruvbiten (12) i chucken och dra åt ordentligt.

Nyckelförsedd chuck (fig. D)

♦ Oppna chucken genom att vrida hylsan (11) moturs.
◆ Sätt bitens skaft (12) i chucken.
Sätt chucknyckeln (14) i vartoch ett av hålen (15) i sidan av chucken och dra åt medurs tills det sitter ordentligt.

Ta bort och sätta tillbaka chucken (fig. E)

• Öppna chucken så mycket som möjligt.
• Avlägsna chuckskruven som finns i chucken genom att vrida den medurs med hjälp av en skruvmejsel.
  ♦ Dra åt en insexnyckel i chucken och slå på den med en hammare. Se bild.
  ♦ Avlägsna inexnyckeln.

◆ Avlägsna chucken genom att vrida det moturs.
När du sätter tillbaka chucken skruvar du på den på spindeln och låser den med chuckskruven.

Övriga risker

Ytterligare risker som inte finns med i de bifogade säkerhetsföreskrifterna kan uppstå när verktyget används. Dessa risker kan uppstå vid felaktig eller långvarig användning, etc.

Även om alla relevanta säkerhetsföreskrifter följs och säkerhetsanordningar används kan vissa ytterligare risker inte undvikas. Dessa innefattar:

♦ Skador orsakade av att roterande/rörliga delar vidrörs.
♦ Skador som uppstår vid byte av delar, blad eller tillbehör.
♦ Skador som orsakas av långvarig användning av ett verktyg. Se till att ta regelbundna raster när du använder ett verktyg under en längre period.
♦ Skador på hörseln.
Hälsofaror orsakade av inandning av damm när verktyget används (exempel: arbete med trä, särskilt ek, bok och MDF).

Användning

Varning! Låt verktyget arbeta i sin egen takt. Överbelasta det inte.

Varning! Innan du borrar i väggar, golv eller tak ska du kontrollera om du riskerar att komma åt rör eller elledningar.

Välja rotationsriktning (fig. F)

När du borrar använder du framåtgående rörelse (medurs).

• Du väljer framåtgående rörelse genom att trycka framåt-/bakåtknappen (3) till det vänstra läget.
• Du väljer bakåtgående rörelse genom att trycka framåt-/bakåtknappen (3) till det högra läget.
• Öppna chucken (där sådan finns) med jämna mellanrum och knacka på den för att avlägsna dammsom sitter på insidan.

Varning! Ändra aldrig rörelsens riktning medan motorn är igång.

Välja borrläge

• Vid borning i murverk ställer du in borrlägesväljaren (4) på läget T
• Vid borrning i andra material ställer du in borrlägesväljaren på läget

Ange borrdjup (fig. G)

• Lossa på sidohandtaget (7) genom att vrida vredet moturs.
  Ställ in djupstoppet (6) på önskat läge. Det maximala borrdjupet är lika med avständet mellan borrspetsen och djupstoppets främre ände.

SVENSKA

♦ Dra åt sidohandtaget genom att vrida vredet medurs.

Slå på och av

• Slå på verktyget genom att trycka in strömbrytaren för variabel hastighet (1). Verktygets hastighet beror på hur hårt du trycker på strömbrytaren. En allmän regel är att du använder låga hastigheter för borrar med stor diameter och höga hastigheter för borrar med mindre diameter.
• Tryck in läsknappen (2) och släpp strömbrytaren för variabel hastighet om du vill ha kontinuerlig drift. Det här alternativet är bara tillgängligt vid full hastighet i framåtgående eller bakåtgående läge.
• Slå av verktyget genom att släppa strömbrytaren för variabel hastighet. Under kontinuerlig drift stänger du av verktyget genom att trycka in och släppa strömbrytaren för variabel hastighet en gång till.

Tillbehör

Vilka resultat du får med verktyget beror på vilka tillbehör du använder. Tillbehör från BLACK+DECKER och Piranha håller hög kvalitet och är konstruerade för att fungera optimalt med verktyget. Med dessa tillbehör får du ut det bästa av verktyget.

Underhåll

Detta BLACK+DECKER-verktyg har tillverkats för att fungera under lång tid med ett minimum av underhåll. Med rätt underhåll och regelbunden rengöring behåller verktyget sina prestanda.

Varning! Innan något underhåll utförs måste verktyget stängas av och sladden dras ur vägguttaget.

◆ Rengör regelbundet apparatens luftintag med en mjuk borste eller torr trasa.
Rengör kåpan regelbundet med en fuktig trasa. Använd aldrig rengöringsmedel med lösnings- eller slipmedel. Låt aldrig någon vätska komma in i verktyget och doppa det aldrig i någon vätska.

Miljö

Separat insamling. Produkten får inte kastas i hushållssoporna.

Tänk på miljön när du slänger denna BLACK+DECKERprodukt. Släng den inte tillsammans med hushållsavfallet. Lämna produkten för separat insamling.

Insamling av uttjänta produkter och förpackningsmaterial gör att material kan återanvändas. Användning av återvunnet material minskar föroreningar av miljön och behovet av råmaterial.

Lokala föreskrifter kan kräva separat insamling av elprodukter från hushållen, vid kommunala insamlingsplatser eller hos återförsäljaren när du köper en ny produkt.

BLACK+DECKER samlar in och återvinner uttjänta BLACK+DECKER-produkter. Om du vill utnyttja denna tjänst återlämnar du produkten till en auktoriserad verkstad, som samlar in den för vår räkning.

För information om närmaste auktoriserade verkstad kontaktar du det lokala BLACK+DECKER-kontoret på den adress som är angiven i bruksanvisningen. En lista på alla auktoriserade verkstäder samt servicevillkor finns även tillgängliga på Internet: www.2helpU.com.

Tekniska data

	KR504RE TYP 3	KR504CRES TYP 3	KR504CRE TYP 3	KR554RE TYP 3	KR554CRES TYP 3
Spanning V AC 230 230 230 230 230
Ineffekt W 500 500 500 550 550
Tomgångshastighet min	-1	0-2800 0-2800	0-2800 0-2800	0-2800
Maximal borrkapacitet
Stål/betong mm 13 13	13	13
Tr mä		m 20 20 20 20 20
Vikt	kg	1,4	1,6	1,6	2,0

Ljudnivå enligt EN 60745:

Ljudnivå ( L_pA ) 97 dB(A), osäkerhet (K) 3 dB(A)

Ljudeffekt ( L_WA ) 108 dB(A), osäkerhet (K) 3 dB(A)

Totala vibrationsvärden (vektorsumman av tre axlar) fastställd enligt EN 60745:

Slagborrning i betong (a _h, ID ) = 16.76 m/s ^2 , osäkerhet (K) = 1,5 m/s ^2

Metallborrning (a _h,D ) = 3.42 m/s ^2 , osäkerhet (K) = 1,5 m/s ^2

EC-deklaration om överensstämmelse

MASKINDIREKTIV

KR504RE, KR504CRE KR504CRES, KR554RE, KR554CRES

Black & Decker intygar att de produkter som beskrivs under "tekniska data" överensstämmer med:

2006/42/EG, 2014/30/EU, 2011/65/EU

EN60745-1 och EN60745-2-1

Om du vill veta mer kontaktar du Black & Decker på följande adress eller läser på bruksanvisningens baksida.

Undertecknad är ansvarig för sammanställningen av tekniska data och gör denna försäkran för Black & Deckers räkning.

R.Laverick

Engineering Manager

Black & Decker garanterar att produkten är fri från material- och/eller fabrikationsfel vid leverans till kund. Garantin gäller utöver konsumentens rättigheter enligt lag och påverkar inte dessa. Garantin gäller inom medlemsstaterna i Europeiska Unionen och i det Europeiska Frihandelsområdet.

Om en Black & Decker-produkt går sönder på grund av material- och/eller fabrikationsfel eller bristande överensstämmelse med specifikationen, inom 24 månader från köpet, åtar sig Black & Decker att reparera eller byta ut produkten med minsta besvär för kunden, förutom om:

Produkten har använts i kommersiell eller yrkesmässig verksamhet, eller för uthyrning.
- Produkten har utsatts för felaktig användning eller skötsel.
- Produkten har skadats av främmande föremål eller ämnen, eller genom olyckshändelse.
♦ Reparation har utförts av någon annan än en auktoriserad Black & Decker-verkstad.

För att garantin ska gälla måste produkten och inköpskvittot lämnas till återförsäljaren eller till en auktoriserad verkstad senast två månader efter det att felet har upptäckts. För information om närmaste auktoriserade verkstad kontaktar du ditt lokala Black & Decker-kontor på den adress som anges i bruksanvisningen. En lista över alla auktoriserade verkstäder samt servicevillkor finns även tillgängliga på Internet: www.2helpU.com.

SVENSKA

Besök vår webbplats www.blackanddecker.se för att registrera din nya BLACK+DECKER-produkt samt för att erhålla information om nya produkter och specialerbjudanden. Vidare information om märket BLACK+DECKER och vårt produktsortiment återfinns på www.blackanddecker.se.

Bruksområde
