Produkttyp	Borrhammare
Märke	Black & Decker
Modell	KR702
Matningsspänning	230 V AC
Effektförbrukning	710 W
Tomgångsvarvtal	0 - 3 100 varv/min
Max borrdiameter - Stål/Betong	13 mm
Max borrdiameter - Trä	25 mm
Vikt	1,95 kg
Chuck	Nyckellös med axellås (eller nyckelversion beroende på variant)
Sidohandtag	Ja, justerbar
Djupanslag	Ja, justerbar
Rotationomkastning	Ja, höger/vänster
Varvtalsreglering	Ja, via tryck på strömbrytaren
Slagborrning	Ja, valbar
Dubbelisolering	Ja
Avsedd användning	Borrning i trä, metall, plast, murverk och skruvning
Garanti	24 månader
Ljudtrycksnivå (LpA)	103 dB(A), osäkerhet K=3 dB(A)
Ljudeffektnivå (LWA)	114 dB(A), osäkerhet K=3 dB(A)
Vibrationer - Slagborrning i betong	24,1 m/s², osäkerhet K=1,5 m/s²
Vibrationer - Borrning i metall	6,4 m/s², osäkerhet K=2,0 m/s²
Underhåll och rengöring	Rengör ventilationsöppningarna med en mjuk borste eller torr trasa; rengör motorutrymmet med en fuktig trasa. Använd inte slipande eller lösningsmedelsbaserade produkter.
Reservdelar och reparerbarhet	Låt endast kvalificerad personal reparera med originalreservdelar.

Vanliga frågor - KR702 BLACK & DECKER

Hur installerar jag ett borr eller skruvbits?

För en nyckellös chuck, öppna chucken genom att vrida hylsan moturs, sätt in borrskaftet, dra sedan åt genom att vrida medurs. För en nyckelchuck, öppna chucken, sätt i borret, använd sedan chucknyckeln för att dra åt genom att vrida medurs i varje hål.

Hur ställer jag in borrdjupet?

Lossa sidohandtaget genom att vrida det moturs. Placera djupanslaget i önskad position, dra sedan åt sidohandtaget genom att vrida medurs.

Hur vänder jag rotationsriktningen?

Använd omkastningsomkopplaren höger/vänster. Skjut den åt vänster för framåtrotering (medurs) och åt höger för bakåtrotering (moturs). Ändra aldrig rotationsriktningen när motorn är igång.

Vilket borrläge ska jag använda för murverk?

Ställ borrlägesväljaren på läge T (slagborrning) för att borra i murverk. För andra material och skruvning, använd läge 1 (normal borrning).

Hur rengör och underhåller jag KR702?

Före allt underhåll, stäng av och dra ur verktyget. Rengör regelbundet ventilationsöppningarna med en mjuk borste eller torr trasa. Rengör motorutrymmet med en fuktig trasa. Använd inte slipande eller lösningsmedelsbaserade produkter.

Vilka är de viktigaste säkerhetsföreskrifterna?

Använd alltid ögonskydd och hörselskydd. Använd det medföljande sidohandtaget. Håll verktyget i de isolerade greppytorna om tillbehöret kan komma i kontakt med dolda kablar. Kontrollera var ledningar och rör finns innan du borrar.

Vilka material kan jag borra i med KR702?

KR702 kan borra i trä (upp till 25 mm), metall (upp till 13 mm), plast och murverk (upp till 13 mm). Den kan även användas som skruvdragare.

Vad gör jag om chucken är fast eller svår att lossa?

För att ta bort chucken, öppna den helt, ta bort fästskruven (vrid den medurs), sätt sedan i en insexnyckel i chucken och slå på nyckeln med en hammare för att lossa den. Skruva sedan loss chucken moturs.

Är KR702 lämplig för professionellt bruk?

Nej, detta verktyg är endast avsett för hushållsbruk. 24 månaders garanti gäller inte vid professionell, kommersiell användning eller uthyrning.

Hur fungerar varvtalsregleringen?

Hastigheten styrs av trycket på den variabla strömbrytaren. Lätt tryck ger låg hastighet, lämplig för borr med stor diameter; hårt tryck ger hög hastighet för små borr.

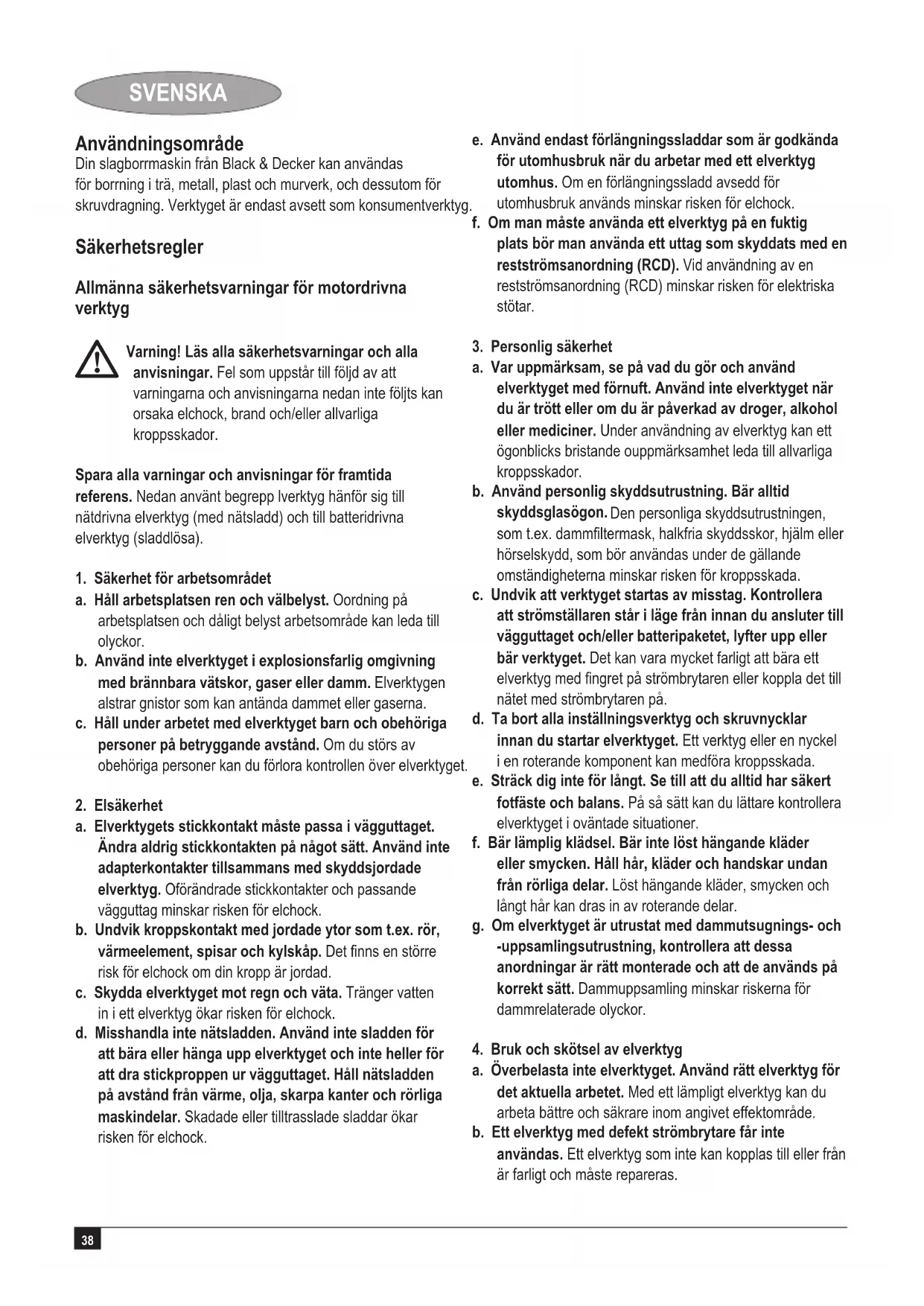

BRUKSANVISNING KR702 BLACK & DECKER

Din slagborrmaskin från Black & Decker kan användas för borrning i trä, metall, plast och murverk, och dessutom för skruvdragning. Verktyget är endast avsett som konsumentverktyg.

Säkerhetsregler

Allmänna säkerhetsvarningar för motordrivna verktyg

Varning! Läs alla säkerhetsvarningar och alla anvisningar. Fel som uppstår till följd av att varningarna och anvisningarna nedan inte följts kan orsaka elchock, brand och/eller allvarliga kroppsskador.

Spara alla varningar och anvisningar för framtida referens. Nedan använt begrepp lverktyg hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).

1. Säkerhet för arbetsområdet

a. Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen och dåligt belyst arbetsområde kan leda till olyckor.

b. Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna.

c. Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avständ. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.

1. Elsäkerhet

a. Elverktygets stickkontakt måste passa i vägguttaget. Ändra aldrig stickkontakten på något sätt. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickkontakter och passande vägguttag minskar risken för elchock.

b. Undvik kroppskontakt med jordade ytor som t.ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elchock om din kropp är jordad.

c. Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elchock.

d. Misshandla inte nätsladden. Använd inte sladden för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avständ från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade sladdar ökar risken för elchock.

e. Använd endast förlängningssladdar som är godkända för utomhusbruk när du arbetar med ett elverktyg utomhus. Om en förlängningssladd avsedd för utomhusbruk används minskar risken för elchock.

f. Om man måste använda ett elverktyg på en fuktig plats bör man använda ett uttag som skyddats med en restströmsanordning (RCD). Vid användning av en restströmsanordning (RCD) minskar risken för elektriska stötar.

1. Personlig säkerhet

a. Var uppmärksam, se på vad du gör och använd elverktyget med förnuft. Använd inte elverktyget när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan ett ögonblicks bristande ouppmärksamhet leda till allvarliga kroppsskador.

b. Använd personlig skyddsutrustning. Bär alltid skyddsglasögon. Den personliga skyddsutrustningen, som t.ex. dammfiltermask, halkfria skyddsskor, hjälm eller hörselskydd, som bör användas under de gällande omständigheterna minskar risken för kroppsskada.

c. Undvik att verktyget startas av misstag. Kontrollera att strömställaren står i läge från innan du ansluter till vägguttaget och/eller batteripaketet, lyfter upp eller bär verktyget. Det kan vara mycket farligt att bära ett elverktyg med fingret på strömbrytaren eller koppla det till nätet med strömbrytaren på.

d. Ta bort alla inställningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada.

e. Sträck dig inte för långt. Se till att du alltid har säkert fotfäste och balans. På så sätt kan du lättare kontrollera elverktyget i oväntade situationer.

f. Bär lämplig klädsel. Bär inte löst hängande kläder eller smycken. Håll här, kläder och handskar undan från rörliga delar. Löst hängande kläder, smycken och långt här kan dras in av roterande delar.

g. Om elverktyget är utrustat med dammutsugnings- och -uppsamlingsutrustning, kontrollera att dessa anordningar är rätt monterade och att de används på korrekt sätt. Dammuppsamling minskar riskerna för dammrelaterade olyckor.

1. Bruk och skötsel av elverktyg

a. Överbelasta inte elverktyget. Använd rätt elverktyg för det aktuella arbetet. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde.

b. Ett elverktyg med defekt strömbrytare får inte användas. Ett elverktyg som inte kan kopplas till eller från är farligt och måste repareras.

c. Dra ut stickkontakten ur vägguttaget och/eller batteripaketet ur det motordrivna verktyget innan inställningar utförs, tillbehörsdelar byts ut eller det motordrivna verktyget ställs undan. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget.

d. Förvara elverktygen oåtkomliga för barn. Låt inte elverktyget användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktyg är farliga om de används av oerfarna personer.

e. Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats och inget annat föreligger som kan påverka elverktygets funktioner. Låt skadade delar repareras innan elverktyget används på nytt. Många olyckor orsakas av dåligt skötta elverktyg.

f. Håll skärverktyg skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar fastnar inte så lätt och går lättare att styra.

g. Använd det motordrivna verktyget, tillbehör och insatsverktyg etc. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Används elverktyget på icke ändamålsenligt sätt kan farliga situationer uppstå.

5. Service

a. Låt endast elverktyget repareras av kvalificerad fackpersonal och med originalreservdelar. Detta garanterar att elverktygets säkerhet bibehålls.

Extra säkerhetsvarningar för motordrivna verktyg

Varning! Extra säkerhetsvarningar för borrar och slagborrar

- Bär öronskydd vid arbete med en slagborr. Att utsättas för buller kan leda till hörselskador

◆ Använd hjälphandtagen som levererades med verktygelt. Kontrollförlust kan orsaka personskador.

- Håll fast sågen endast vid de isolerade handtagen när sågning utförs på ställen där sågtillbehöret kan skada dolda elledningar eller egen nätsladd. Om sågtillbehöret kommer i kontakt med en spänningsförande ledning sätts verktygets metalldelar under spänning vilket kan leda till elektriska stötar.

- Använd klämmor eller något annat praktiskt sätt för att fästa och stödja arbetsstycket på ett stabilt underlag. Om man håller arbetsstycket med handen eller mot kroppen blir det instabilt och man kan riskera att förlora kontrollen över det

- Kontrollera var de elektriska ledningarna och rörledningarna är installerade innan du borrar i väggar, golv och tak.

- Rör inte borrspetsen omedelbart efter det att borren har stannat eftersom den kan vara varm.

- Verktyget är inte avsett att användas av personer (inklusive barn) med försvagade fysiska, sensoriska eller mentala förmågor, eller som saknar erfarenhet och kunskaper, om de inte får övervakning eller undervisning i användning av apparaten av någon som ansvarar för deras säkerhet. Håll uppsyn så att inga barn leker med apparaten.

- Verktygets avsedda bruk beskrivs i denna bruksanvisning. Bruk av tillbehör eller tillsatser, eller utförande av någon verksamhet med detta verktyg, som inte rekommenderas i denna bruksanvisning kan innebära risk för personskada och/eller skada på egendom.

Skakas

De angivna vibrationsemissionsvärdena i tekniska data / försäkran om överensstämmelse har uppmätts enligt en standardtestmetod som tillhandahålls av EN 60745 och kan användas för att jämföra olika verktyg med varandra.

De angivna vibrationsemissionsvärdena kan även användas för en preliminär beräkning av exponering.

Varning! Vibrationsemissionsvärdet under faktisk användning av elverktyget kan skilja sig från det angivna värdet beroende på hur verktyget används. Vibrationsnivån kan överstiga den angivna nivån.

Vid beräkning av vibrationsexponering för att bestämma säkerhetsåtgärder enligt 2002/44/EG för att skydda personer som regelbundet använder elverktyg i arbetet, bör en beräkning av vibrationsexponeringen ta med i beräkningen de faktiska användningsförhållandena och sättet verktyget används, inkluderande att man tar med i beräkningen alla delar av användningscykeln, förutom själva "avtryckartiden" även t.ex. när verktyget är avstängt och när det går på tomgång.

Märken på verktyget

Följande symboler finns på verktyget:

Varning! För att minska risken för skador måste användaren läsa igenom bruksanvisningen.

Elsäkerhet

tersom verktyget är dubbelisolerat behövs ingen jordledare. Kontrollera alltid att nätspänningen överensstämmer med värdet på märkplåten.

- Om nätsladden är skadad måste den bytas ut av tillverkaren eller en godkänd Black & Deckerserviceverkstad för att undvika en risksituation.

SVENSKA

Detaljbeskrivning

Verktyget har en del eller samtliga av nedanstående funktioner.

1. Steglös strömbrytare
2. Låsknapp
3. Reglage höger- vänstergång
4. Omkopplare för borrningsläge
5. Chuck
6. Djupstopp
7. Sidohandtag

Montering

Varning! Se till att verktyget är avstängt samt att det inte är anslutet innan monteringen börjar.

Montering av sidohandtaget och djupanslaget (fig. A)

• Vrid greppet motsols tills handtaget (7) kan skjutas på framtill på borrmaskinen enligt bild.
  ◆ Vrid sidohandtaget till önskat läge.
  ◆ För in djupanslaget (6) i monteringshålet enligt bilden.
  ◆ Ställ in borrdjupet enligt nedanstående beskrivning.
  ◆ Drag åt sidohandtaget genom att vrida greppet medsols.

Placering av borr och skruvbits (fig. B & C)

Snabbchuck med spindellås (fig. B)

• Öppna chucken genom att vrida på hylsan (8) moturs.
  ◆ För in bitskaftet (9) i chucken.
  ◆ Dra åt chucken genom att vrida på hylsan medurs.

Nyckelchuck (fig. C)

• Öppna chucken genom att vrida på hylsan (10) moturs.
  ◆ För in bitskaftet (9) i chucken.
• Placera chucknyckeln (11) i varje hål (12) i chuckens sida och vrid den medsols tills den är åtdragen.

Montering och borttagning av chucken (fig. D)

• Öppna chucken så mycket det går.
• Avlägsna chuckens monteringsskruv, som sitter inuti chucken, genom att vrida den medsols med en skruvmejsel.
• Vrid fast en insexnyckel i chucken och slå på den med en hammare enligt bilden.
  ◆ Ta bort inexnyckeln.
  ◆ Ta bort chucken genom att vrida den motsols.
  Sätt tillbaka chucken genom att skruva den på spindeln och lås fast den med fästskruven.

Användning

Varning! Överbelasta inte maskinen, låt den arbeta i sin egen takt.

Varning! Kontrollera var de elektriska ledningarna och rörledningarna är installerade innan du borrar i väggar, golv och tak.

Höger-/vänstergång

När du borrar och drar åt, rotera framåt (medurs). För att dra ur skruvar eller lossa en borr som har kört fast, rotera bakåt (moturs).

◆ Välj rotation framåt genom att föra reglaget (3) åt vänster.
- Välj rotation bakåt genom att föra reglaget åt höger.

Varning! Ändra aldrig rotationsriktning när motorn är igång.

Borrningsläge

• För borrning i murverk ska omkopplaren för borrningsläge (4) ställas i Fläget.
• För borning i andra material and för skruvdragning ska omkopplaren för borningsläge (4) ställas i läget.

Inställning av borrdjup (fig. E)

◆ Lossa sidohandtaget (7) genom att vrida greppet motsols.
- Ställ djupanslaget (6) i önskat läge. Det största borrdjupet motsvarar avståndet mellan spetsen på borrbitset och djupanslagets framkant.
◆ Drag åt sidohandtaget genom att vrida greppet medsols.

Start och stopp

• Starta verktyget genom att trycka på strömbrytaren/hastighetskontrollen (1). Verktygets hastighet beror på hur långt in strömbrytaren trycks. Normalt använder man låga varvtal för borr med stor diameter, och höga varvtal för borr med mindre diameter.
  Tryck in läsknappen (2) och släpp strömbrytaren om du vill att verktyget ska gå hela tiden. Du kan bara göra detta vid maximalt varvtal. Möjligheten finns inte vid rotation bakåt.
• Stanna verktyget genom att släppa den steglösa strömbrytaren. För att stanna verktyget när det är inställt på kontinuerlig gång, så trycker du en gång till på strömbrytaren, och släpper sedan upp den.

Tillbehör

Verktygets användningsområde beror på vilket tillbehör du väljer. Black & Decker- och Piranhatillbehören är av hög kvalitet. Genom att använda dessa tillbehör kan du få ut mesta möjliga av verktyget.

Skötsel

Ditt verktyg har tillverkats för att fungera under lång tid med ett minimum av underhåll. Med rätt underhåll och regelbunden rengöring behåller verktyget sin prestanda.

Varning! Stäng av verktyget och dra ut sladden innan du påbörjar underhåll och skötsel.

◆ Rengör regelbundet verktygets luftintag med en mjuk borste eller torr trasa.

◆ Rengör käpan regelbundet med en fuktig trasa. Använd aldrig rengöringsmedel med lösnings- eller slipmedel.

Miljöskydd

Särskild insamling. Denna produkt får inte kastas bland vanliga hushållssopor.

Om du någon gång i framtiden behöver ersätta din Black & Decker-produkt med en ny, eller inte längre behöver den, ska du inte kasta den i hushållssoporna. Denna produkt skall lämnas till särskild insamling.

ter insamling av använda produkter och förpackningsmaterial kan materialen återvinnas och användas på nytt. Användning av återvunna material skonar miljön och minskar förbrukningen av råvaror.

Enligt lokal lagstiftning kan det förekomma särskilda insamlingar av uttjänt elutrustning från hushåll, antingen vid kommunala miljöstationer eller hos detaljhandlaren när du köper en ny produkt.

Black & Decker erbjuder en insamlings- och återvinningstjänst för Black & Decker-produkter när de en gång har tjänat ut. För att använda den här tjänsten lämnar du in produkten till en auktoriserad B & D -reparatör/representant som tar hand om den för din räkning.

Närmaste auktoriserad Black & Decker-representant finner du genom det lokala Black & Decker-kontoret på adressen i den här manualen. Annars kan du söka på Internet, på listan över auktoriserade Black & Decker-representanter och alla uppgifter om vår kundservice och andra kontakter.

www.2helpU.com

Tekniska data

KR603 KR604 KR605
Spänning V	AC	230	230 230
Ineffekt W 600 600 600
Obelastad hastighet min	-1	0-3.100	0-3.100 0-3.100
Max. borrkapacitet
Stål/betong mm 13 13 13
Trä mm 25 25 25
Vikt kg 1,95	1,95	1,95

	KR653	KR654	KR655	KR702
Spänning		V_AC	230	230	230	230
Ineffekt		W	650	650	650	710
Obelastad hastighet		min ^-1	0-3.100	0-3.100	0-3.100	0-3.100

Max. borrkapacitet
Stål/betong	mm 13	13	13 13
Trä	mm 25	25	25 25
Vikt	kg 1,95	1,95	1,95	1,95

EC-förklaring om överensstämmelse

KR603/KR604/KR605/KR653/KR654/KR655/KR702

Black & Decker förklarar att dessa produkter överensstämmer med: 98/37/EG, EN 60745

Bullernivå, uppmätt enligt EN 60745:

Bullernivå (L _pA ) 103 dB(A), avvikelse (K) 3 dB(A)

Ljudeffekt ( L_WA ) 114 dB(A), avvikelse (K) 3 dB(A)

Vibrationens totala värde (treaxelvektorsumma) bestämd enligt EN 60745:

Slagborrning i betong ( a_h, ID ) 24,1 m/s ^2 , avvikelse (K) 1,5 m/s ^2 Borrning i metall ( a_h, D ) 6,4 m/s ^2 , avvikelse (K) 2,0 m/s ^2

Undertecknad är ansvarig för sammanställningen av den tekniska filen och gör denna försäkran som representant för Black & Decker.

K. Hewitt

Kevin Hewitt

Reservdelar finns att köpa hos auktoriserade Black & Decker verkstäder, som även ger kostnadsförslag och reparerar våra produkter.

Förteckning över våra auktoriserade verkstäder finns på Internet, vår hemsida www.blackanddecker.se samt www.2helpU.com

SVENSKA

Garanti

Black & Decker garanterar att produkten är fri från material- och/eller fabrikationsfel vid leverans till kund. Garantin är i tillägg till konsumentens lagliga rättigheter och påverkar inte dessa. Garantin gäller inom medlemsstaterna i Europeiska Unionen och i det Europeiska Frihandelsområdet.

Om en Black & Decker produkt går sönder på grund av material- och/eller fabrikationsfel eller brister i överensstämmelse med specifikationen, inom 24 månader från köpet, åtar sig Black & Decker att reparera eller byta ut produkten med minsta besvär för kunden.

Garantin gäller inte för fel som beror på:

◆ normalt slitage
◆ felaktig användning eller skötsel
- att produkten skadats av främmande föremål, ämnen eller genom olyckshändelse

Garantin gäller inte om reparation har utförts av någon annan än en auktoriserad Black & Decker verkstad.

För att utnyttja garantin skall produkten och inköpskvittot lämnas till återförsäljaren eller till en auktoriserad verkstad senast 2 månader efter det att felet har upptäckts.

För information om närmaste auktoriserad verkstad; kontakta det lokala Black & Decker kontoret på den adress som är angiven i bruksanvisningen. En lista på alla auktoriserade verkstäder samt servicevillkor finns även tillgängligt på Internet, adress: www.2helpU.com

Besök vår webbplats www.blackanddecker.se för att registrera din nya Black & Decker-produkt samt för att erhålla information om nya produkter och specialerbjudanden. Vidare information om märket Black & Decker och vårt produktsortiment kan återfinnas på www.blackanddecker.se
