Produkttyp	Sladdlös borrhammare
Varumärke	Black & Decker
Modell	PF148
Märkspänning	18 V DC
Tomgångsvarvtal	0 – 450 / 0 – 1 450 min⁻¹ (två mekaniska hastigheter)
Max vridmoment	40 Nm
Chuckkapacitet	13 mm (nyckelfri)
Max borrdiameter – stål	13 mm
Max borrdiameter – trä	35 mm
Max borrdiameter – murverk	13 mm
Batterityp	Ni-Cd 1,2 Ah
Vikt (utan batteri)	1,61 kg
Batterivikt	0,8 kg
Laddare – spänning	230 V AC
Laddare – laddningstid	3 h eller 1 h beroende på modell
Ljudtrycksnivå	87 dB(A) (osäkerhet 3 dB(A))
Ljudeffektnivå	98 dB(A) (osäkerhet 3 dB(A))
Vibration – slagborrning	10,27 m/s² (osäkerhet 1,5 m/s²)
Vibration – metallborrning	< 2,5 m/s² (osäkerhet 1,5 m/s²)
Vibration – skruvdragning	< 2,5 m/s² (osäkerhet 1,5 m/s²)
Funktioner	Borrning, skruvdragning, slag (hammare)
Specialfunktioner	Varvtalsreglering, rotationsriktningsomkopplare, lägesväljare (borrning/skruvdragning/slag), nyckelfri chuck, integrerad bitshållare, två mekaniska hastigheter
Underhåll	Rengör ventilationsöppningarna regelbundet med en mjuk borste eller torr trasa; rengör höljet med en fuktig trasa utan lösningsmedel
Garanti	24 månader

Vanliga frågor - PF148 BLACK & DECKER

Hur byter man borr eller skruvbits?

Lås verktyget genom att ställa rotationsriktningsomkopplaren i mittläge. Öppna den nyckelfria chucken genom att vrida på hylsan med en hand medan du håller verktyget med den andra. Sätt in tillbehörets skaft och dra sedan åt chucken genom att vrida hylsan åt motsatt håll.

Hur laddar man batteriet för första gången?

Ta bort batteriet från verktyget och sätt i det i lämplig laddare (modell 3h eller 1h). Anslut laddaren till ett vägguttag. Laddningsindikatorn tänds (röd). Full laddning tar cirka 3 timmar (standardmodell) eller 1 timme (snabbmodell). När laddningen är klar blir indikatorn grön. Batteriet når full kapacitet efter några laddnings-/urladdningscykler.

Hur använder man slagläge (hammare) för att borra i murverk?

Ställ lägesväljaren på slagborrning (symbol T i linje med markeringen). Sätt tvåhastighetsomkopplaren i framåtläge (andra hastigheten). Använd en lämplig murborr. Applicera lätt och rakt tryck.

Hur väljer man rätt vridmoment för skruvdragning?

Vrid momentinställningsringen till lägsta läget. Dra åt den första skruven. Om kopplingen klickar innan önskat resultat uppnås, öka gradvis inställningen tills vridmomentet är tillräckligt. Använd denna inställning för följande skruvar. För borrning, ställ ringen på borrläge (symbol 2).

Vad gör man om batteriet inte laddas eller om indikatorn förblir grön?

Om laddarens indikator är grön direkt är batteriet antingen fulladdat eller för varmt. Ta ut batteriet, låt det svalna i cirka 1 timme i rumstemperatur (10-40 °C) och sätt sedan i det igen. Om problemet kvarstår kan batteriet vara defekt. Kontakta en auktoriserad reparatör.

Hur vänder man rotationsriktningen?

Använd rotationsriktningsomkopplaren ovanför strömbrytaren. Skjut den åt vänster för framåtrotation (medurs, för borrning och skruvdragning), åt höger för bakåtrotation (moturs, för lossning). Ställ den i mittläge för att låsa verktyget.

Vilka borr ska man använda för att borra i lätt murverk?

Använd specifika murborr. Verktyget är avsett för lätt murverk med en maximal diameter på 13 mm. Ställ in läget på slag och andra hastigheten för bästa resultat.

Hur rengör man verktyget och laddaren?

Före rengöring, ta bort batteriet och koppla ur laddaren. Rengör ventilationsöppningarna regelbundet med en mjuk borste eller torr trasa. Torka av höljet med en fuktig trasa (inga lösningsmedel eller slipmedel). Öppna chucken och knacka för att ta bort invändigt damm.

Hur återvinner man batteriet vid livslut?

Ladda ur batteriet helt och ta sedan bort det från verktyget. NiCd-batterier är återvinningsbara. Lämna dem på en lämplig insamlingsplats (återvinningscentral, auktoriserad reparatör eller butik). Kasta dem inte i hushållssoporna.

Vilka säkerhetsåtgärder bör man vidta vid användning?

Använd hörselskydd, skyddsglasögon och det medföljande stödhandtaget. Rör inte borrspetsen efter borrning (den är varm). Kontrollera att det inte finns elledningar i väggen före borrning. Håll verktyget i de isolerade greppytorna. Följ alla instruktioner i bruksanvisningen.

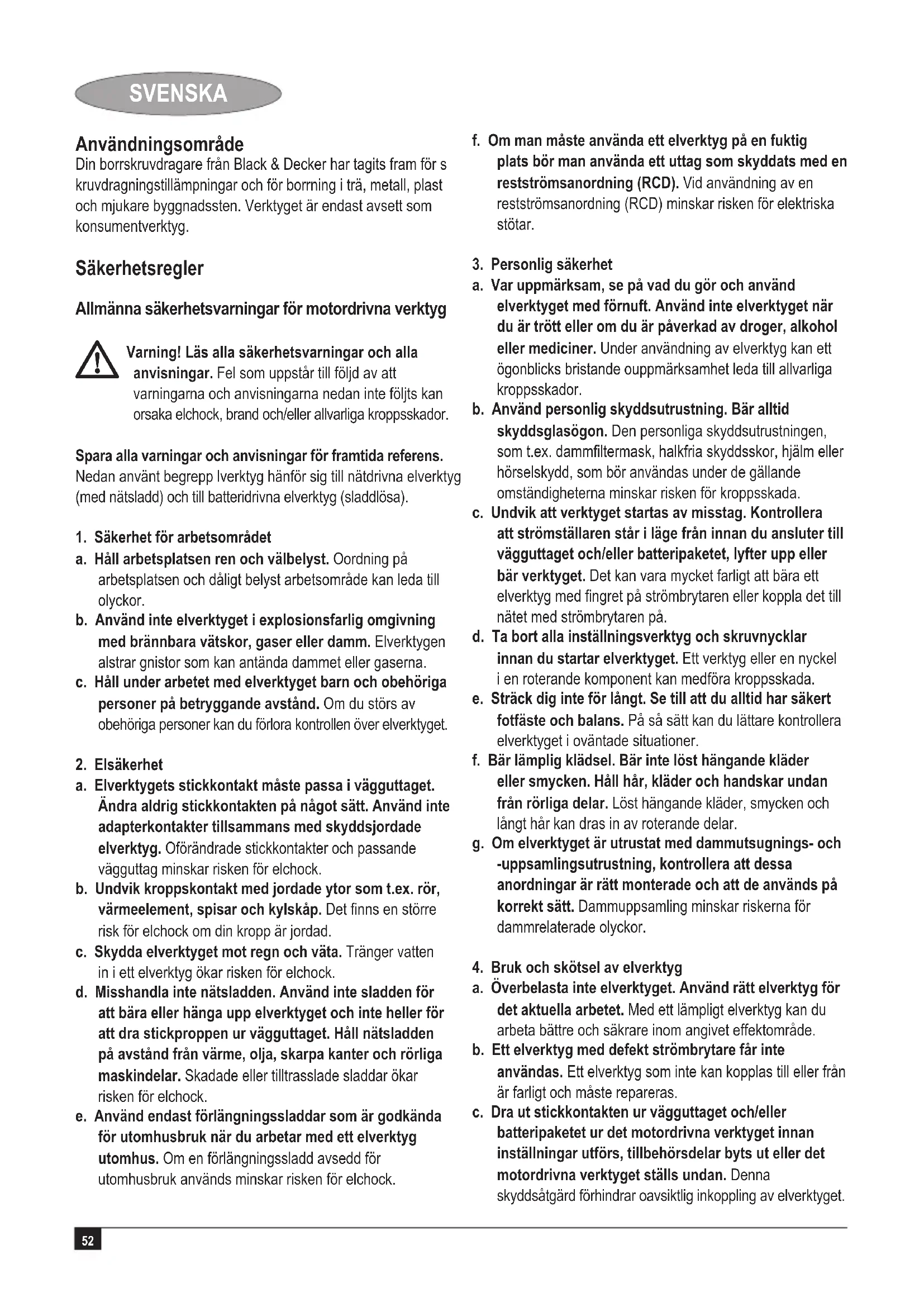

BRUKSANVISNING PF148 BLACK & DECKER

Din borrskruvdragare från Black & Decker har tagits fram för s kruvdragningstillämpningar och för borrning i trä, metall, plast och mjukare byggnadssten. Verktyget är endast avsett som konsumentverktyg.

Säkerhetsregler

Allmänna säkerhetsvarningar för motordrivna verktyg

Varning! Läs alla säkerhetsvarningar och alla anvisningar. Fel som uppstår till följd av att varningarna och anvisningarna nedan inte följts kan orsaka elchock, brand och/eller allvarliga kroppsskador.

Spara alla varningar och anvisningar för framtida referens.

Nedan använt begrepp lverktyg hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).

1. Säkerhet för arbetsområdet

a. Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen och dåligt belyst arbetsområde kan leda till olyckor.
b. Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna.
c. Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avständ. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.

1. Elsäkerhet

a. Elverktygets stickkontakt måste passa i vägguttaget. Ändra aldrig stickkontakten på något sätt. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickkontakter och passande vägguttag minskar risken för elchock.
b. Undvik kroppskontakt med jordade ytor som t.ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elchock om din kropp är jordad.
c. Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elchock.
d. Misshandla inte nätsladden. Använd inte sladden för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avständ från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade sladdar ökar risken för elchock.
e. Använd endast förlängningssladdar som är godkända för utomhusbruk när du arbetar med ett elverktyg utomhus. Om en förlängningssladd avsedd för utomhusbruk används minskar risken för elchock.

f. Om man måste använda ett elverktyg på en fuktig plats bör man använda ett uttag som skyddats med en restströmsanordning (RCD). Vid användning av en restströmsanordning (RCD) minskar risken för elektriska stötar.

1. Personlig säkerhet

a. Var uppmärksam, se på vad du gör och använd elverktyget med förnuft. Använd inte elverktyget när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan ett ögonblicks bristande ouppmärksamhet leda till allvarliga kroppsskador.

b. Använd personlig skyddsutrustning. Bär alltid skyddsglasögon. Den personliga skyddsutrustningen, som t.ex. dammfiltermask, halkfria skyddsskor, hjälm eller hörselskydd, som bör användas under de gällande omständigheterna minskar risken för kroppsskada.

c. Undvik att verktyget startas av misstag. Kontrollera att strömställaren står i läge från innan du ansluter till vägguttaget och/eller batteripaketet, lyfter upp eller bär verktyget. Det kan vara mycket farligt att bära ett elverktyg med fingret på strömbrytaren eller koppla det till nätet med strömbrytaren på.

d. Ta bort alla inställningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada.

e. Sträck dig inte för långt. Se till att du alltid har säkert fotfäste och balans. På så sätt kan du lättare kontrollera elverktyget i oväntade situationer.

f. Bär lämplig klädsel. Bär inte löst hängande kläder eller smycken. Håll här, kläder och handskar undan från rörliga delar. Löst hängande kläder, smycken och långt här kan dras in av roterande delar.

g. Om elverktyget är utrustat med dammutsugnings- och -uppsamlingsutrustning, kontrollera att dessa anordningar är rätt monterade och att de används på korrekt sätt. Dammuppsamling minskar riskerna för dammrelaterade olyckor.

1. Bruk och skötsel av elverktyg

a. Överbelasta inte elverktyget. Använd rätt elverktyg för det aktuella arbetet. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde.
b. Ett elverktyg med defekt strömbrytare får inte användas. Ett elverktyg som inte kan kopplas till eller från är farligt och måste repareras.
c. Dra ut stickkontakten ur vägguttaget och/eller batteripaketet ur det motordrivna verktyget innan inställningar utförs, tillbehörsdelar byts ut eller det motordrivna verktyget ställs undan. Denna skyddsåtgård förhindrar oavsiktlig inkoppling av elverktyget.

d. Förvara elverktygen oåtkomliga för barn. Låt inte elverktyget användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktyg är farliga om de används av oerfarna personer.

e. Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats och inget annat föreligger som kan påverka elverktygets funktioner. Låt skadade delar repareras innan elverktyget används på nytt. Många olyckor orsakas av dåligt skötta elverktyg.

f. Håll skärverktyg skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar fastnar inte så lätt och går lättare att styra.

g. Använd det motordrivna verktyget, tillbehör och insatsverktyg etc. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Används elverktyget på icke ändamålsenligt sätt kan farliga situationer uppstå.

1. Bruk och skötsel av elverktyg

a. Ladda batterierna endast i de laddare som tillverkaren rekommenderat. Om en laddare som är avsedd för en viss typ av batterier används för andra batterityper finns risk för brand.

b. Använd endast batterier som är avsedda för aktuellt elverktyg. Används andra batterier finns risk för kropsskada och brand.

c. Håll gem, mynt, nycklar, spikar, skruvar och andra metallföremål på avständ från reservbatterier för att undvika att kontakterna kortsluts. Kortslutning av batteriets kontakter kan leda till brännskador eller brand.

d. Om batteriet används på felaktigt sätt finns risk för att vätska rinner ur batteriet. Undvik kontakt med vätskan. Vid oavsiktlig kontakt spola med vatten. Om vätska kommer i kontakt med ögonen uppsök dessutom läkare. Batterivätskan kan medföra hudirritation eller brännskada.

1. Service

a. Låt endast elverktyget repareras av kvalificerad fackpersonal och med originalreservdelar. Detta garanterar att elverktygets säkerhet bibehålls.

Extra säkerhetsvarningar för motordrivna verktyg

Varning! Extra säkerhetsvarningar för borrar och slagborrar

- Bär öronskydd vid arbete med en slagborr. Att utsättas för buller kan leda till hörselskador.

◆ Använd hjälphandtagen som levererades med verktyget. Kontrollförlust kan orsaka personskador.

- Håll fast sågen endast vid de isolerade handtagen när sågning utförs på ställen där sågtillbehöret kan skada dolda elledningar eller egen nätsladd. Om sågtillbehöret kommer i kontakt med en spänningsförande ledning sätts verktygets metalldelar under spänning vilket kan leda till elektriska stötar.

- Använd klämmor eller något annat praktiskt sätt för att fästa och stödja arbetsstycket på ett stabilt underlag. Om man håller arbetsstycket med handen eller mot kroppen blir det instabilt och man kan riskera att förlora kontrollen över det.

- Kontrollera var de elektriska ledningarna och rörledningarna är installerade innan du borrar i väggar, golv och tak.

- Rör inte borrspetsen omedelbart efter det att borren har stannat eftersom den kan vara varm.

- Verktyget är inte avsett att användas av personer (inklusive barn) med försvagade fysiska, sensoriska eller mentala förmågor, eller som saknar erfarenhet och kunskaper, om de inte får övervakning eller undervisning i användning av apparaten av någon som ansvarar för deras säkerhet. Håll uppsyn så att inga barn leker med apparaten.

- Verktygets avsedda bruk beskrivs i denna bruksanvisning. Bruk av tillbehör eller tillsatser, eller utförande av någon verksamhet med detta verktyg, som inte rekommenderas i denna bruksanvisning kan innebära risk för personskada och/eller skada på egendom.

Skakas

De angivna vibrationsemissionsvärdena i tekniska data / försäkran om överensstämmelse har uppmätts enligt en standardtestmetod som tillhandahålls av EN 60745 och kan användas för att jämföra olika verktyg med varandra. De angivna vibrationsemissionsvärdena kan även användas för en preliminär beräkning av exponering.

Varning! Vibrationsemissionsvärdet under faktisk användning av elverktyget kan skilja sig från det angivna värdet beroende på hur verktyget används. Vibrationsnivån kan överstiga den angivna nivån.

Vid beräkning av vibrationsexponering för att bestämma säkerhetsåtgärder enligt 2002/44/EG för att skydda personer som regelbundet använder elverktyg i arbetet, bör en beräkning av vibrationsexponeringen ta med i beräkningen de faktiska användningsförhållandena och sättet verktyget används, inkluderande att man tar med i beräkningen alla delar av användningscykeln, förutom själva "avtryckartiden" även t.ex. när verktyget är avstängt och när det går på tomgång.

SVENSKA

Märken på verktyget

Följande symboler finns på verktyget:

Varning! För att minska risken för skador måste användaren läsa igenom bruksanvisningen.

Tillkommande säkerhetsanvisningar för batterier och laddare

Batterier

◆ Försök aldrig öppna.
- Låt inte batteriet komma i kontakt med vatten.
- Förvara inte laddaren i utrymmen där temperaturen kan överstiga 40 °C.
◆ Ladda endast inom temperaturområdet 10°C till 40°C.
◆ Ladda endast med laddaren som medföljer.
- När batterierna kasseras ska instruktionerna i kapitlet "Att bevara miljön" följas.

Laddare

◆ Använd Black & Decker-laddaren endast för att ladda batteriet i det verktyg det medföljde. Andra typer av batterier kan explodera och förorsaka person- och materialskador.
- Försök aldrig ladda icke-uppladdningsbara batterier.
◆ Byt genast ut skadade sladdar.
- Låt inte laddaren komma i kontakt med vatten.
- Öppna inte laddaren.
◆ Gör ingen åverkan på laddaren.

Laddaren är endast avsedd för inomhusbruk.

Läs bruksanvisningen före bruk.

Ladda endast inom temperaturområdet 10°C till 40°C.

Laddningsprocessen avslutad

Laddar

Elsäkerhet

ddaren är dubbelisolerad; jordledare är således överflödig. Kontrollera alltid att nätspänningen överensstämmer med typskylten. Försök aldrig att ersätta laddningsenheten med en vanlig nätkontakt.

- Om nätsladden är skadad måste den bytas ut av tillverkaren eller en godkänd Black & Deckerserviceverkstad för att undvika en risksituation.

Detaljbeskrivning

Verktyget har en del eller samtliga av nedanstående funktioner.

1. Steglös strömbrytare
2. Reglage höger- vänstergång
3. Chuck
4. Lägesväljare/krage för justering av vridmoment
5. Växelreglage
6. Bitshållare
7. Batteri

Fig. A

1. Laddare
2. Laddningsenhet
3. Laddningsindikator - laddning pågår

Montering

Varning! Tag alltid bort batteriet innan montering.

Placering och borttagning av batteri (fig. B)

• Montera batteriet (7) genom att rikta det efter hållaren på verktyget. Skjut sedan in batteriet i hållaren tills det klickar fast.
• Avlägsna batteriet genom att trycka på knappen (12) och dra ut batteriet ur hållaren.

Varning! Sätt käpan (13) över batteriet (7) för transport och förvaring.

Isättning och borttagning av borr och skruvbits (fig. D)

För att det ska vara lätt att byta borr och bits är verktyget försett med en snabbchuck.

• Lås verktyget genom att ställa reglaget (2) i mittläge.
• Öppna chucken genom att vrida kragen (14) med en hand medan du håller verktyget med den andra handen.
  ◆ För in bitskaftet (15) i chucken.
• Drag åt chucken stadigt genom att vrida kragen (14) med en hand medan du håller verktyget med den andra handen.

Verktyget levereras med ett dubbelsidigt skruvbits i bitshållaren (6).

◆ För att ta ut bitset, drar du ut det ur hållaren.
◆ För förvaring trycker du fast bitset i hållaren.

Användning

Varning! Överbelasta inte maskinen, låt den arbeta i sin egen takt.

Laddning av batteriet (fig. A)

Batteriet måste laddas innan det används första gången och alltid när verktyget inte längre fungerar effektivt. När batteriet laddas första gången eller efter en längre tids förvaring är laddningskapaciteten endast 80%. Efter flera uppladdnings- och urladdningscyklar uppnår batteriet full kapacitet. Batteriet kan bli varmt under laddningen; detta är en normal företeelse och indikerar inte något fel.

Varning! Ladda inte batteriet om lufttemperaturen är lägre än 10 °C eller högre än 40 °C. Rekommenderad temperatur vid laddning är cirka 24 °C.

Användning av 3-timmarsladdaren

• För att ladda batteriet (7) tar du ut det ur verktyget och skjuter laddningsenheten (9) på batteriet.
  ◆ Nätanslut laddaren (8).

Batteriet blir varmt när det laddas. Batteriet är laddat för normal användning efter ungefär 3 timmar. Batteriet är fulladdat efter ungefär 6 timmars laddning.

◆ Avlägsna laddningsenheten från batteriet.

Bruk av 1-timmesladdaren

• När batteriet (7) skall laddas tas det ur verktyget och placeras i laddaren (9). Det finns bara ett sätt att sätta batteriet i laddaren. Bruka inte väld. Kontrollera att batteriet sitter ordentligt i laddaren.
  ◆ Sätt in laddarens kontakt i vägguttaget.
• Kontrollera om laddningsindikatorn (10) är röd. Om laddningsindikatorn tänds med grönt ljus är antingen batteriet fulladdat eller för varmt och kan inte laddas. Om detta händer ska batteriet tas ut ur laddaren och svalna under cirka 1 timma, varefter det placeras i laddaren igen.

Efter cirka 1 timmes laddning ändrar laddningsindikatorn (10) färg från rött till grönt. Batteriet är nu fulladdat.

◆ Tag ut batteriet ur laddaren.

Val av rotationsriktning (fig. E)

När du borrar och drar åt, rotera framåt (medurs). För att dra ur skruvar eller lossa en borr som har kört fast, rotera bakåt (moturs).

• Välj rotation framåt genom att föra reglaget (2) åt vänster.
• Välj rotation bakåt genom att föra reglaget åt höger.
• Spärra verktyget genom att ställa reglaget i mittläget.

Val av driftläge eller vridmoment (fig. F)

Verktyget är försett med en krage för val av driftsläge, och för att ställa in vridmomentet för iskruvning av skruvar. Stora skruvar och hårdå arbetsmaterial kräver högre vridmoment än små skruvar och mjukare arbetsmaterial. Kragen kan ställas in i många olika lägen, för att anpassa vridmomentet.

• För borrning i trä, metall eller plast ska kragen (4) vridas till borrningsläget, d.v.s. så att symbolen2 hamnar i linje med märket (16).
• För skruvdragning ställer du in kragen i önskat läge. Gör så här om du inte är säker på rätt inställning:
• Ställ kragen (4) på det lägsta vridmomentet.
• Dra åt den första skruven.
• Om kopplingen släpper innan önskat resultat uppnås höjer du vridmomentet och skruvar vidare. Upprepa tills du nätt rätt inställning. Använd denna inställning för de återstående skruvarna.

Borrning i murverk (fig. F & G)

• För borrning i byggnadssten ska kragen (4) vridas till slagborrsläget, d.v.s. med symbolen ⚠mitt för markeringen (16).
  ♦ Skjut växeln med två lägen (5) mot framsidan på verktyget (2:ans växel).

Växelreglage (fig. G)

• För borrning i stål och iskruvning av skruvar ska växelreglaget (5) skjutas mot verktygets bakre del (1:ans växel).
• För borrning i andra material än stål ska växelreglaget (5) skjutas mot verktygets främre del (2:ans växel).

Borrning och skruvdragning

• Välj rotation framåt eller bakåt genom att använda reglaget (2).
• Tryck på strömbrytaren (1) för att starta verktyget. Verktygets hastighet beror på hur långt in strömbrytaren trycks.
• Släpp reglaget för att stänga av verktyget.

Råd för bästa resultat

Borning

◆ Utöva alltid ett lätt tryck i borrbitsets längdriktning.
◆ Reducera verktygets tryck ytterligare strax innan borrspetsen tränger ut ur arbetsstyckets andra sida.
◆ Använd en träbit under arbetsstycket för att undvika att arbetsstycket spricker.
◆ Använd flatborrbits när du skall borra hål med stor diameter i trä.
◆ Använd HSS-borrbits vid borrning i metall.
◆ Använd betongborrbits vid borrning i murverk.
◆ Använd smörjmedel vid borning i andra metaller än gjutjärn och mässing.
- För bättre precision bör du slå ett körnslag i mitten av hålet som skall borras.

SVENSKA

Skruvdragning

◆ Använd alltid rätt typ och storlek på bitset.
- Om det är svårt att dra åt skruven kan lite flytande tvättmedel eller tvål anbringas som smörjmedel.
- Håll alltid verktyget och bitset i rak linje med skruven.

Skötsel

Ditt Black & Decker verktyg har tillverkats för att fungera under lång tid med ett minimum av underhåll. Med rätt underhåll och regelbunden rengöring behåller verktyget sina prestanda.

Laddaren behöver inget underhåll förutom regelbunden rengöring.

Varning! Tag bort batteriet innan underhåll utförs på verktyget. Tag ur laddarkontakten före rengöring.

◆ Rengör ventilationsöppningarna på verktyget och laddaren regelbundet med en mjuk borste eller torr trasa.
◆ Rengör käpan regelbundet med en fuktig trasa. Använd aldrig rengöringsmedel med lösnings- eller slipmedel i.
- Öppna chucken regelbundet och knacka på den för att avlägsna eventuellt damm som hamnat inuti den.

Miljöskydd

Särskild insamling. Denna produkt får inte kastas bland vanliga hushållssopor.

Om du någon gång i framtiden behöver ersätta din Black & Decker-produkt med en ny, eller inte längre behöver den, ska du inte kasta den i hushållssoporna. Denna produkt skall lämnas till särskild insamling.

er insamling av använda produkter och förpackningsmaterial kan materialen återvinnas och användas på nytt. Användning av återvunna material skonar miljön och minskar förbrukningen av råvaror.

Enligt lokal lagstiftning kan det förekomma särskilda insamlingar av uttjänt elutrustning från hushåll, antingen vid kommunala miljöstationer eller hos detaljhandlaren när du köper en ny produkt.

Black & Decker erbjuder en insamlings- och återvinningstjänst för Black & Decker-produkter när de en gång har tjänat ut. För att använda den här tjänsten lämnar du in produkten till en auktoriserad B & D -reparatör/representant som tar hand om den för din räkning.

Närmaste auktoriserad Black & Decker-representant finner du genom det lokala Black & Decker-kontoret på adressen i den här manualen. Annars kan du söka på Internet, på listan över auktoriserade Black & Decker-representanter och alla uppgifter om vår kundservice och andra kontakter. www.2helpU.com

Batterier

Black & Decker-batterierna kan laddas många gånger. Skydda miljön genom att lämna uttjänta batterier till avsedd uppsamlingsplats.

• Låt batteriet laddas ur helt och ta sedan bort det från verktyget.
• NiCd-, NiMH- och Li-Ion-batterier kan återvinnas. Lämna dem till inköpsstället eller den lokala återvinningsstationen.

Tekniska data

PF188B
Spänning V	DC 18
Obelastad hastighet min	-1 0-450/0-1.450
Max. vridmoment Nm 40
Chuckkapacitet mm 13
Maximal borrkapacitet
stål/trä/murverk mm 13/35/13
Kat. nr. batteri A18
Vikt (utan batteri) kg 1,61

Batteri A18
Spänning V	DC 18
Kapacitet	Ah 1,2
Batterityp	NiCd
Vikt	kg 0,8

Laddare 3 tim. 1 tim.
Spänning	V_AC 230	230
Laddningstid cirka	tim 3	1
Vikt	kg 0,17 0,36

EC-förklaring om överensstämmelse

PF188B H1

Black & Decker förklarar att dessa produkter överensstämmer med:

98/37/EG, EN 60745

Bullernivå, uppmätt enligt EN 60745:

Bullernivå (L _pA ) 87 dB(A), avvikelse (K) 3 dB(A)

Ljudeffekt ( L_ww ) 98 dB(A), avvikelse (K) 3 dB(A)

Vibrationens totala värde (treaxelvektorsumma) bestämd enligt EN 60745:

Slagborrning i betong ( a_h, ID ) 10,27 m/s ^2 , avvikelse (K) 1,5 m/s ^2

Borrning i metall ( a_h,D ) < 2,5 m/s ^2 , avvikelse (K) 1,5 m/s ^2

Skruvdragning utan belastning ( a_h,s ) < 2,5 m/s ^2 , avvikelse (K) 1,5 m/s ^2

Undertecknad är ansvarig för sammanställningen av den tekniska filen och gör denna försäkran som representant för Black & Decker.

Kevin Hewitt

Reservdelar finns att köpa hos auktoriserade Black & Decker verkstäder, som även ger kostnadsförslag och reparerar våra produkter.

Förteckning över våra auktoriserade verkstäder finns på Internet, vår hemsida www.blackanddecker.se samt www.2helpU.com

Garanti

Black & Decker garanterar att produkten är fri från material- och/eller fabrikationsfel vid leverans till kund. Garantin är i tillägg till konsumentens lagliga rättigheter och påverkar inte dessa. Garantin gäller inom medlemsstaterna i Europeiska Unionen och i det Europeiska Frihandelsområdet.

Om en Black & Decker produkt går sönder på grund av material- och/eller fabrikationsfel eller brister i överensstämmelse med specifikationen, inom 24 månader från köpet, åtar sig Black & Decker att reparera eller byta ut produkten med minsta besvär för kunden.

Garantin gäller inte för fel som beror på:

◆ normalt slitage
◆ felaktig användning eller skötsel
- att produkten skadats av främmande föremål, ämnen eller genom olyckshändelse

Garantin gäller inte om reparation har utförts av någon annan än en auktoriserad Black & Decker verkstad.

För att utnyttja garantin skall produkten och inköpskvittot lämnas till återförsäljaren eller till en auktoriserad verkstad senast 2 månader efter det att felet har upptäckts.

För information om närmaste auktoriserad verkstad; kontakta det lokala Black & Decker kontoret på den adress som är angiven i bruksanvisningen. En lista på alla auktoriserade verkstäder samt servicevillkor finns även tillgängligt på Internet, adress: www.2helpU.com

Besök vår webbplats www.blackanddecker.se för att registrera din nya Black & Decker-produkt samt för att erhålla information om nya produkter och specialerbjudanden. Vidare information om märket Black & Decker och vårt produktsortiment kan återfinnas på www.blackanddecker.se

NORSK

Bruksområder

◆ Ta batteriet ut av laderen.

Glöm inte att registrera produkten!

www.blackanddecker.se/productregistration

Registrera produkten online på www.blackanddecker.se/productregistration eller skicka namn och produktkod till Black & Decker i landet du bor i.

NORSK
