PF148 - Hammer BLACK & DECKER - Gratis bruksanvisning og manual

Produkttype	Trådløs borerhammer
Merke	Black & Decker
Modell	PF148
Nominalspenning	18 V DC
Tomgangshastighet	0 - 450 / 0 - 1 450 min⁻¹ (to mekaniske hastigheter)
Maks. dreiemoment	40 Nm
Chuckkapasitet	13 mm (nøkkelfri)
Maks. borediameter - stål	13 mm
Maks. borediameter - tre	35 mm
Maks. borediameter - murverk	13 mm
Batteritype	Ni-Cd 1,2 Ah
Vekt (uten batteri)	1,61 kg
Batterivekt	0,8 kg
Lader - spenning	230 V AC
Lader - ladetid	3 t eller 1 t avhengig av modell
Lydtrykknivå	87 dB(A) (usikkerhet 3 dB(A))
Lydeffektnivå	98 dB(A) (usikkerhet 3 dB(A))
Vibrasjon - slagboring	10,27 m/s² (usikkerhet 1,5 m/s²)
Vibrasjon - boring i metall	< 2,5 m/s² (usikkerhet 1,5 m/s²)
Vibrasjon - skruing	< 2,5 m/s² (usikkerhet 1,5 m/s²)
Funksjoner	Boring, skruing, slag (hammer)
Spesielle egenskaper	Variabel hastighet, rotasjonsretningsvelger, modusvelger (boring/skruing/slag), nøkkelfri chuck, integrert bitsholder, to mekaniske hastigheter
Vedlikehold	Rengjør jevnlig ventilasjonsåpningene med en myk børste eller tørr klut; rengjør huset med en fuktig klut uten løsemidler.
Garanti	24 måneder

Ofte stilte spørsmål - PF148 BLACK & DECKER

Hvordan skifter jeg et bor eller et bits?

Lås verktøyet ved å sette rotasjonsvelgeren på høyre/venstre i midtstilling. Åpne den nøkkelfrie chucken ved å dreie hylsen med én hånd mens du holder verktøyet med den andre. Sett inn skaftet på tilbehøret, og stram deretter chucken godt ved å dreie hylsen i motsatt retning.

Hvordan lader jeg batteriet for første gang?

Fjern batteriet fra verktøyet og sett det inn i passende lader (3t eller 1t-modell). Koble laderen til en stikkontakt. Ladeindikatoren lyser (rødt). Full lading tar ca. 3 timer (standard) eller 1 time (hurtig). Når det er ferdig, blir indikatoren grønn. Batteriet oppnår full kapasitet etter noen lade-/utladingssykluser.

Hvordan bruker jeg slagfunksjonen (hammer) for å bore i murverk?

Still modusvelgerringen på slagborposisjon (symbol T justert med merket). Sett to-hastighetsvelgeren fremover (andre hastighet). Bruk et egnet murbor. Påfør lett og rett trykk.

Hvordan velger jeg riktig tiltrekkingsmoment for skruing?

Drei momentjusteringsringen til laveste posisjon. Stram den første skruen. Hvis clutchen klikker før ønsket resultat er oppnådd, øk innstillingen gradvis til momentet er tilstrekkelig. Bruk denne innstillingen for påfølgende skruer. For boring, sett ringen på borposisjon (symbol 2).

Hva gjør jeg hvis batteriet ikke lades eller indikatoren forblir grønn?

Hvis laderindikatoren er grønn umiddelbart, er batteriet enten fulladet eller for varmt. Ta ut batteriet, la det avkjøles i ca. 1 time ved romtemperatur (10-40 °C), og sett det deretter inn igjen. Hvis problemet vedvarer, kan batteriet være defekt. Kontakt en autorisert reparatør.

Hvordan reverserer jeg rotasjonsretningen?

Bruk rotasjonsvelgeren for høyre/venstre plassert over bryteren. Skyv den til venstre for rotasjon fremover (med klokken, for boring og skruing), til høyre for rotasjon bakover (mot klokken, for løsning). Sett den i midtstilling for å låse verktøyet.

Hvilke bor bør jeg bruke for å bore i lett murverk?

Bruk spesifikke murbor. Verktøyet er designet for lett murverk, med maksimal borediameter på 13 mm. Still modus på slag og andre hastighet for optimale resultater.

Hvordan rengjør jeg verktøyet og laderen?

Før rengjøring, fjern batteriet og koble laderen fra strømmen. Rengjør jevnlig ventilasjonsåpningene med en myk børste eller tørr klut. Tørk huset med en fuktig klut (ingen løsemidler eller slipemidler). Åpne chucken og bank den lett for å fjerne innvendig støv.

Hvordan resirkulerer jeg batteriet ved slutten av levetiden?

Tøm batteriet helt, og ta det deretter ut av verktøyet. Ni-Cd-batterier kan resirkuleres. Lever dem på et egnet innsamlingssted (avfallsstasjon, autorisert reparatør eller butikk). Ikke kast dem i husholdningsavfallet.

Hvilke sikkerhetstiltak bør jeg ta ved bruk?

Bruk hørselvern, vernebriller og bruk det ekstra håndtaket som følger med. Ikke berør borspissen etter boring (varm). Sjekk at det ikke er elektriske kabler i veggen før du borer. Hold verktøyet i de isolerte overflatene. Følg alle instruksjonene i bruksanvisningen.

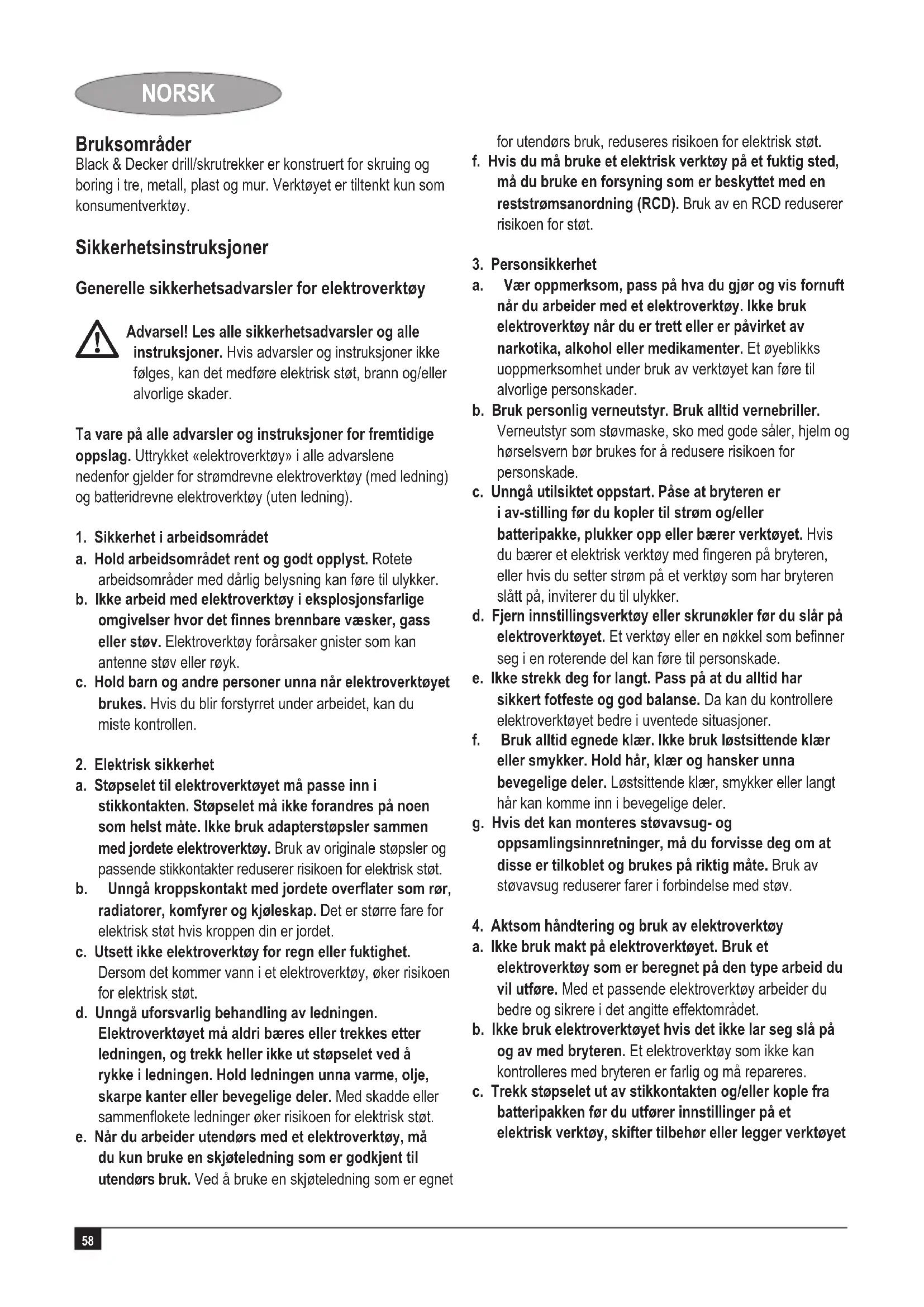

BRUKSANVISNING PF148 BLACK & DECKER

Montering av batterikåpan (fig. C)

Black & Decker drill/skrutrekker er konstruert for skruing og boring i tre, metall, plast og mur. Verktøyet er tiltenkt kun som konsumentverktøy.

Sikkerhetsinstruksjoner

Generelle sikkerhetsadvarsler for elektroverktøy

Advarsel! Les alle sikkerhetsadvarsler og alle instruksjoner. Hvis advarsler og instruksjoner ikke følges, kan det medføre elektrisk støt, brann og/eller alvorlige skader.

Ta vare på alle advarsler og instruksjoner for fremtidige oppslag. Uttrykket «elektroverktøy» i alle advarslene nedenfor gjelder for strømdrevne elektroverktøy (med ledning) og batteridrevne elektroverktøy (uten ledning).

1. Sikkerhet i arbeidsområdet
   a. Hold arbeidsområdet rent og godt opplyst. Rotete arbeidsområder med dårlig belysning kan føre til ulykker.
   b. Ikke arbeid med elektroverktøy i eksplosjonsfarlige omgivelser hvor det finnes brennbare væsker, gass eller støv. Elektroverktøy forårsaker gnister som kan antenne støv eller røyk.
   c. Hold barn og andre personer unna når elektroverktøyet brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen.

2. Elektrisk sikkerhet

a. Støpselet til elektroverktøyet må passe inn i stikkontakten. Støpselet må ikke forandres på noen som helst måte. Ikke bruk adapterstøpsler sammen med jordete elektroverktøy. Bruk av originale støpsler og passende stikkontakter reduserer risikoen for elektrisk støt.
b. Unngå kroppskontakt med jordete overflater som rør, radiatorer, komfyrer og kjøleskap. Det er større fare for elektrisk støt hvis kroppen din er jordet.
c. Utsett ikke elektroverktøy for regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektrisk støt.
d. Unngå uforsvarlig behandling av ledningen. Elektroverktøyet må aldri bæres eller trekkes etter ledningen, og trekk heller ikke ut støpselet ved å rykke i ledningen. Hold ledningen unna varme, olje, skarpe kanter eller bevegelige deler. Med skadde eller sammenflokgete ledninger øker risikoen for elektrisk støt.
e. Når du arbeider utendørs med et elektroverktøy, må du kun bruke en skjøteledning som er godkjent til utendørs bruk. Ved å bruke en skjøteledning som er egnet

for utendørs bruk, reduseres risikoen for elektrisk støt.

f. Hvis du må bruke et elektrisk verktøy på et fuktig sted, må du bruke en forsyning som er beskyttet med en reststrømsanordning (RCD). Bruk av en RCD reduserer risikoen for støt.
3. Personsikkerhet
a. Vær oppmerksom, pass på hva du gjør og vis fornuft når du arbeider med et elektroverktøy. Ikke bruk elektroverktøy når du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet under bruk av verktøyet kan føre til alvorlige personskader.
b. Bruk personlig verneutstyr. Bruk alltid vernebriller. Verneutstyr som støvmaske, sko med gode såler, hjelm og hørselsvern bør brukes for å redusere risikoen for personskade.
c. Unngå utilsiktet oppstart. Påse at bryteren er i av-stilling før du kopler til strøm og/eller batteripakke, plukker opp eller bærer verktøyet. Hvis du bærer et elektrisk verktøy med fingeren på bryteren, eller hvis du setter strøm på et verktøy som har bryteren slått på, inviterer du til ulykker.
d. Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende del kan føre til personskade.
e. Ikke strekk deg for langt. Pass på at du alltid har sikkert fotfeste og god balanse. Da kan du kontrollere elektroverktøyet bedre i uventede situasjoner.
f. Bruk alltid egnede klær. Ikke bruk løstsittende klær eller smykker. Hold hår, klær og hansker unna bevegelige deler. Løstsittende klær, smykker eller langt hår kan komme inn i bevegelige deler.
g. Hvis det kan monteres støvavsug- og oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes på riktig måte. Bruk av støvavsug reduserer farer i forbindelse med støv.
4. Aktsom håndtering og bruk av elektroverktøy

a. Ikke bruk makt på elektroverktøyet. Bruk et elektroverktøy som er beregnet på den type arbeid du vil utføre. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet.
b. Ikke bruk elektroverktøyet hvis det ikke lar seg slå på og av med bryteren. Et elektroverktøy som ikke kan kontrolleres med bryteren er farlig og må repareres.
c. Trekk støpselet ut av stikkontakten og/eller kople fra batteripakken før du utfører innstillinger på et elektrisk verktøy, skifter tilbehør eller legger verktøyet

bort. Disse tiltakene reduserer risikoen for en utilsiktet start av elektroverktøyet.

d. Elektroverktøy som ikke er i bruk må oppbevares utilgjengelig for barn. Ikke la verktøyet brukes av personer som ikke er fortrolig med det eller som ikke har lest disse bruksanvisningene. Elektroverktøy er farlige når de brukes av uerfarne personer.

e. Vær nøye med vedlikehold av elektroverktøy. Kontroller om bevegelige deler fungerer feilfritt og ikke klemmes fast, om deler er brukket eller skadet og andre forhold som kan innvirke på elektroverktøyets funksjon. Hvis elektroverktøyet er skadet, må det repareres før bruk. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell.

f. Hold skjæreverktøy skarpe og rene. Godt vedlikeholdte skjæreverktøy med skarpe egger setter seg ikke så ofte fast og er lettere å føre.

g. Bruk elektroverktøy, tilbehør, bor osv. i henhold til disse instruksjonene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn det som er angitt, kan føre til farlige situasjoner.

1. Aktsom håndtering og bruk av oppladbare elektroverktøy

a. Lad batteriet kun opp i laderen som er anbefalt av produsenten. Det oppstår brannfare hvis en lader som er egnet til en bestemt type batterier, brukes med andre batterier.

b. Bruk kun riktig type batterier for elektroverktøyene. Bruk av andre batterier kan medføre skader og brannfare.

c. Hold batterier som ikke er i bruk, unna binders, mynter, nøkler, spikre, skruer eller andre mindre metallgjenstander som kan lage en forbindelse mellom kontaktene. En kortslutning mellom batterikontaktene kan føre til forbrenninger eller bran

d. Ved feilaktig bruk kan det lekke væske ut av batteriet. Unngå kontakt med denne væsken. Ved tilfeldig kontakt må det skylles med vann. Hvis det kommer væske i øynene, må du i tillegg oppsøke lege. Batterivæske som renner ut, kan føre til hudirritasjoner eller forbrenninger.

1. Service

a. Elektroverktøyet ditt skal alltid repareres av kvalifisert personell og kun med originale reservedeler. Dette sikrer at elektroverktøyets sikkerhet opprettholdes.

Ekstra sikkerhetsadvarsler for elektroverktøy

Advarsel! Ekstra sikkerhetsadvarsler for bormaskiner og slagbormaskiner

♦ Bruk hørselvern när du bruker slagbor. Utsettelse for støy kan forårsake hørselstap.
♦ Bruk ekstrahåndtakene som fölger med verktøyet. Hvis du mister kontrollen, kan det oppstå personskade.
- Hold elektriske verktøy i de isolerte gripeflatene når du utfører arbeid der skjæretilbehøret kan komme i kontakt med skjulte ledninger eller sin egen kabel. Kontakt med en strømførende ledning vil gjøre verktøyets metalldeler strømførende og gi operatøren støt.
- Bruk klemmer eller en annen praktisk måte til å feste arbeidsemnet til et stabilt underlag. Arbeidsemnet blir ustabilt og du mister kontroll dersom du holder det i hånden eller inn mot kroppen.
Før drilling i vegger, gulv eller tak, må du undersøke hvor ledninger og rør befinner seg.
- Unngå å røre borspissen rett etter at du har boret, da den kan være varm.
- Dette verktøyet er ikke beregnet til å brukes av personer (inkludert barn) med redusert fysisk, sansemessig eller mental kapasitet eller mangel på erfaring og kunnskap, med mindre de er under oppsyn eller har fått opplæring i bruk av verktøyet av en person som har ansvaret for deres sikkerhet. Barn må ha tilsyn for å sikre at de ikke leker med apparatet.
- Denne instruksjonshåndboken forklarer beregnet bruksmåte. Bruk bare tilbehør og utstyr som anbefales i bruksanvisningen. Bruk av annet verktøy eller tilbehør kan medføre risiko for skade på person og/eller utstyr.

Vibrasjon

De erklærte vibrasjonsnivåene i avsnittet Tekniske Data / Samsvarserklæring er målt i samsvar med en standard testmetode som gis av EN 60745, og kan brukes til å sammenligne et verktøy med et annet. Erklært vibrasjonsnivå kan også brukes i en foreløpig vurdering av eksponering.

Advarsel! Vibrasjonsnivået ved faktisk bruk av elektroverktøyet kan variere fra erklært verdi, avhengig av måten verktøyet brukes på. Vibrasjonsnivået kan øke over det oppgitte nivået.

Når du vurderer eksponering til vibrasjon for å bestemme sikkerhetstiltak som anbefalt i 2002/44/EF for å beskytte personer som jevnlig bruker elektroverktøy, bør en estimering av eksponeringen ta hensyn til de faktiske bruksforholdene og måten verktøyet brukes på. Dette inkluderer alle deler av brukssyklusen som f.eks. tidsperioder da verktøyet er slått av og når det går uten belastning, i tillegg til faktisk arbeidstid.

NORSK

Etiketter på verktøyet

Følgende symboler befinner seg på verktøyet:

Advarsell! Bruker må lese bruksanvisningen for å redusere faren for skader.

Ekstra sikkerhetsforskrifter for batterier og ladere

Batterier

Gjør aldri under noen omstendigheter forsøk på å åpne apparatet.
◆ Batteriet må ikke komme i kontakt med vann.
- Apparatet må ikke oppbevares på steder hvor temperaturen kan overstige 40 °C.
◆ Må bare lades i lufttemperaturer mellom 10 °C og 40 °C.
- Må bare lades med laderen som følger med verktøyet.
- Når du kasserer batteriet, følger du instruksene som er gitt i avsnittet "Miljø".

Ladere

• Bruk din Black & Decker lader kun sammen med det batteriet som blir levert med verktøyet. Andre typer batterier kan eksplodere og forårsake person- og materialskader.
  ♦ Forsøk aldri å lade ikke-oppladbare batterier.
  ◆ Bytt straks ut defekte ledninger.
  ◆ Laderen må ikke komme i kontakt med vann.
  ◆ Laderen må ikke åpnes.
• Ikke undersøk laderen på egenhånd.

Laderen er kun beregnet på innendørs bruk.

Les instruksjonshåndboken før bruk.

Må bare lades i lufttemperaturer mellom 10 °C og 40 °C.

Ladeprosessen fullført

Lader

Elektrisk sikkerhet

deren er dobbeltisolert. Derfor er ikke jording nødvendig. Kontroller at nettspenningen er i overensstemmelse med spenningen på typeskiltet. Du må aldri forsøke å bytte laderen ut med et vanlig støpsel.

- Hvis strømledningen skades, må den skiftes ut av fabrikanten eller et autorisert Black & Decker servicesenter for å unngå fare.

Egenskaper

Dette verktøyet har noen av eller alle disse funksjonene:

1. Trinnløs strømbryter
2. Bryter for høyre-/venstregange
3. Chuck
4. Justering for funksjonsvalg/dreiemoment
5. Girvelger
6. Borkroneholder
7. Batteri

Fig. A

1. Lader
2. Ladeenhet
3. Ladeindikator - lading pågår

Montering

Advarsel! Før montering må du alltid ta ut batteriet.

Montere og fjerne batteriet (fig. B)

Når du skal sette i batteriet (7), holder du det på høyde med holderen på verktøyet. Skyv batteriet inn i holderen, og trykk til det sitter på plass.
- Når du skal fjerne batteriet, trykker du på de to utløserknappene (12) samtidig, mens du drar batteriet ut av holderen.

Sette på batterihetten (fig. C)

Advarsel! Sett hetten (13) på batteriet (7) før det skal transporteres eller legges på lager.

Sette på og ta av bor og bits (fig. D)

Dette verktøyet er utstyrt med en nøkkelfri chuck, slik at det blir enklere å bytte bor og biter.

• Lås verktøyet ved å stille bryteren for høyre-/venstregange (2) på midtstillingen.
• Åpne chucken ved å dreie sylinderen (14) med den ene hånden, mens du holder verktøyet med den andre hånden.
  ◆ Sett bitakselen (15) inn i chucken.
  Stram chucken godt ved å dreie sylinderen (14) med den ene hånden, mens du holder verktøyet med den andre hånden.

Dette verktøyet leveres med en tosidig skrutrekkerbits i bitsholderen (6).

◆ For å fjerne bitsen, løfter du den ut av holderen.
- For å oppbevare bitsen trykker du den godt inn i holderen.

Bruk

Advarsell! La verktøyet jobbe med sin egen hastighet. Ikke overbelast det.

Lading av batteriet (fig. A)

Batteriet må lades før første gangs bruk og alltid når verktøyet ikke lenger fungere effektivt. Når batteriet lades for første gang, eller etter at det ikke har vært brukt i en periode, er ladekapasiteten kun 80%. Etter flere ladings- og utladingsperioder, vil batteriet oppnå full kapasitet. Batteriet kan bli varmt mens det lades; dette er normalt og indikerer ikke at noe er feil.

Advarsell! Lad ikke batteriet hvis lufttemperaturen er under 10 °C eller over 40 °C. Anbefalt ladingstemperatur: ca. 24 °C.

Bruke 3-timesladeren

• For å lade batteriet (7) må du ta det ut av verktøyet og skyve laderkontakten (9) inn på batteriet.
  ◆ Koble laderen (8) til stikkontakten.

Batteriet blir varmt under lading. Etter omtrent 3 timers lading er batteriet tilstrekkelig ladet for alminnelig bruk. Etter omtreng 6 timers lading vil batteriet være helt oppladet.

◆ Fjern batteriladeren fra batteriet.

For å lade batteriet (7), ta det ut av verktøyet og sett det inn i laderen (9). Det er bare en måte å plassere batteriet inn i laderen. Ikke bruk makt. Kontroller at batteriet ligger ordentlig på plass i laderen.
◆ Sett laderens kontakt i vegguttaket.
- Kontroller om ladeindikatoren (10) lyser rødt. Hvis ladeindikatoren lyser grønt, er batteriet enten fulladet eller for varmt til å kunne lades. Hvis dette skjer, tar du batteriet ut av laderen, lar det avkjøles i 1 time og setter det inn igjen.

Etter ca. 1 times ladning vil ladeindikatoren (10) skifte farge fra rødt til grønt. Batteriet er nå ferdig oppladet.

Velge rotasjonsretning (fig. E)

Til drilling og tilstramming av skruer skal verktøyet rotere forover (med klokken). For å løsne skruer eller fjerne en blokkert drillbit bruker du rotasjon bakover (mot klokken).

• For å velge rotasjon forover trykker du bryteren (2) mot venstre.
  ◆ For å velge rotasjon bakover trykker du bryteren mot høyre.
• For å låse verktøyet stiller du bryteren i midtstilling.

Valg av funksjon eller vrimoment (fig. F)

Dette verktøyet er utstyrt med en justering for valg av driftsmodus og for innstilling av dreiemomentet for isetting av skruer. Store skruer og harde materialer krever en høyere innstilling av dreiemomentet enn små skruer og myke materialer. Kraven har en lang rekke innstillinger som passer til forskjellige oppgaver.

• For boring i tre, metall og plast stiller du kraven (4) inn på boreposisjon ved å sette drillsymbolet på linje med merket (16).

• For skruing stilles kraven til ønsket innstilling. Hvis du ikke vet hvilken innstilling du bør bruke, gjør du slik:

• Sett kraven (4) på det laveste dreiemomentet.

• Stram den første skruen.
• Hvis koplingen frigjøres før det ønskete resultatet er oppnådd, øker du innstillingen på justeringen og fortsetter å stramme skruen. Gjenta dette til du har oppnådd den korrekte innstillingen. Bruk denne innstillingen for de resterende skruene.

Boring i mur (fig. F & G)

• For boring i mur stiller du justeringen inn (4) på slagborposisjon ved å sette symbolet T på linje med merket (16).
  ♦ Skyv girvelgeren (5) mot fronten av verktøyet (2. gir).

Girvelger (fig. G)

• For boring i stål og for skruarbeider skyver du girvelgeren (5) bakover (1. gir).
• For boring i andre materialer enn stål skyver du girvelgeren (5) fremover (2. gir).

Boring og skruing

♦ Velg rotasjon forover eller bakover med bryteren (2).
For å slå verktøyet på trykker du inn strømbryteren (1). Verktøyets hastighet er avhengig av hvor langt inn du trykker bryteren.
- Slipp strømbryteren for å stanse verktøyet.

Råd for optimalt resultat

Boring

◆ Boret skal trykkes lett og rett mot arbeidsstykket.
- Like før boret bryter gjennom på den andre siden av arbeidsstykket, slipper du trykket litt.
- Bruk en trebit under arbeidsstykket for å unngå at arbeidsstykket splintres.
- Bruk et flatbor/spiralbor när du skal bore hull med stor diameter i tre.
♦ Bruk HSS-bor när du borer i metall.
◆ Bruk betongbor när du borer i mur.

NORSK

• Bruk smøremiddel når du borer i annet metall enn støpejern og messing.
• For bedre presisjon: lag en fordypning med en kjørner i midten av hullet som skal bores.

Skruing

♦ Bruk alltid riktig type og størrelse på skrutrekkerkronen.
- Hvis det er vanskelig å stramme skruene, kan du forsøke å bruke litt flytende vaskemiddel eller såpe som smøremiddel.
- Hold alltid verktøyet og skrutrekkerkronen i rett linje med skruen.

Vedlikehold

Ditt Black & Decker verktøy har blitt utformet for å være i drift over en lang periode med et minimum av vedlikehold. Med riktig vedlikehold og regelmessig rengjøring beholder verktøyet ytelsen.

Laderen din behøver ikke annet vedlikehold enn at den rengjøres med jevne mellomrom.

Advarsell! Før det utføres noen form for vedlikehold av verktøyet, må batteriet tas ut. Trekk ut kontakten när laderen skal gjøres ren.

◆ Rengjør ventilasjonsåpningene på verktøyet og laderen regelmessig med en myk børste eller en tørr klut.
◆ Rengjør käpen regelmessig med en fuktig klut. Ikke bruk slipende eller løsemiddelbaserte rengjøringsmidler.
- Åpne opp chucken regelmessig, og slå lett på den for å fjerne eventuelt støv fra innsiden.

Miljøvern

Hvis du finner ut at Black & Decker-produktet ditt må skiftes ut, eller hvis du ikke lenger har bruk for det, må du unnlate å kaste det sammen med det vanlige husholdningsavfallet. Sørg for at dette produktet gjøres tilgjengelig for kildesortering.

desortering av brukte produkter og emballasje gjør det mulig å resirkulere materialer og bruke dem igjen. Gjenbruk av resirkulerte materialer bidrar til å forhindre forsøpling av miljøet og reduserer behovet for råmaterialer.

Lokale regelverk kan legge tilrette for kildesortering av elektriske produkter fra husholdningen, ved kommunale deponier eller gjennom forhandleren när du kjøper et nytt produkt.

Black & Decker har tilrettelagt for innsamling og resirkulering av Black & Decker-produkter etter at de har utspilt sin rolle. ∅nsker du å benytte deg av denne tjenesten, returnerer du produktet ditt til et autorisert serviceverksted, som tar det imot og formidler det videre.

Du kan få adressen til ditt nærmeste autoriserte serviceverksted ved å kontakte ditt lokale Black & Decker-kontor på adressen oppgitt i denne håndboken. Du kan også finne en komplett liste over autoriserte Black & Decker-serviceverksteder og utfyllende informasjon om vår etter salg-service og kontaktnumre på Internett på følgende adresse: www.2helpU.com

Batterier

Black & Decker-batterier kan lades mange ganger. Beskytt miljøet ved å levere kasserte batteriet til kildesortering:

• Kjør batteriet til det er helt flatt og ta det så ut av verktøyet.
• NiCd-, NiMH- og Li-Ion-batterier kan resirkuleres. Ta dem med til en hvilken som helst autorisert forhandler eller en lokal kildesorteringsstasjon.

PF188B

Spenning V	DC	18
Hastighet ubelastet min	-1	0-450/0-1.450
Maks. dreiemoment Nm	40
Chuck-kapasitet mm	13
Maks. borekapasitet
stål/tre/murverk mm	13/35/13
Kat.nr. batteri	A18
Vekt (uten batteri) kg	1,61

Batteri A18

Spenning V	DC 18
Kapasitet Ah 1,2
Batteritype NiCd
Vekt	kg 0,8

Lader 3 timer	1 timer
Spenning	V_AC 230	230
Ladetid, ca	timer 3	1
Vekt	kg 0,17 0,36

Samsvarserklæring for EU

PF188B H1

Black & Decker erklærer at disse produktene overholder:

98/37/EF, EN 60745

Lydnivået, målt i henhold til EN 60745:

Lydtrykk ( L_pA ) 87 dB(A), usikkerhet (K) 3 dB(A)

Lydeffekt (LWA) 98 dB(A), usikkerhet (K) 3 dB(A)

Totalverdier, vibrasjon (triax vektorsum) bestemt ifølge EN 60745:

Slagboring i betong ( a_h,ID ) 10,27 m/s ^2 , usikkerhet (K) 1,5 m/s ^2

Slagboring i metall ( a_n,D ) < 2,5 m/s ^2 , usikkerhet (K) 1,5 m/s ^2

Skrutrekking uten slag ( a_n,s ) < 2,5 m/s ^2 , usikkerhet (K) 1,5 m/s ^2

Undertegnede er ansvarlig for sammenstillingen av den tekniske filen og avgir denne erlæringen på vegne av Black & Decker.

K. Hewitt

Kevin Hewitt

Adm. dir. for forbrukerteknikk

Reservdeler / reparasjoner

Reservdeler kan kjøpes hos autoriserte Black & Decker serviceverksteder, som også gir kostnadsoverslag og reparerer våre produkter.

Oversikt over våre autoriserte serviceverksteder finnes på Internet, vår hjemmeside www.blackanddecker.no samt www.2helpU.com

Garanti

Black & Decker garanterer at produktet ikke har material- og/eller fabrikasjonsfeil ved levering til kunde. Garantien er i tillegg til kundens lovlige rettigheter og påvirker ikke disse. Garantien gjelder innen medlemsstatene i den Europeiske Unionen og i det Europeiske Frihandelsområdet.

Hvis et Black & Decker produkt går i stykker på grunn av material- og/eller fabrikasjonsfeil eller har mangler i forhold til spesifikasjonene, innen 24 måneder fra kjøpet, påtar Black & Decker seg å reparere eller bytte ut produktet med minst mulig vanskelighet for kunden.

Garantien gjelder ikke for feil som kommer av:

◆ normal slittasje
◆ feilaktig bruk eller vedlikehold (mislighold)
◆ at produktet har blitt skadet av fremmede gjenstander, emner eller ved et uhell

Det gjøres oppmerksom på at produktet ikke er beregnet på industriell/profesjonell/yrkesmessig bruk, men til hus- og hjemmebruk.

Garantien gjelder ikke om reparasjoner har blitt utført av noen andre enn et autorisert Black & Decker serviceverksted.

For å ta garantien i bruk skal produktet og kjøpekvittering leveres til forhandleren eller til et autorisert serviceverksted senest 2 måneder etter at feilen har blitt oppdaget.

For informasjon om nærmeste autoriserte serviceverksted; kontakt det lokale Black & Decker kontoret på den adressen som er angitt i bruksanvisningen. En oversikt over alle autoriserte serviceverksteder samt servicevilkår finnes også tilgjengelig på Internet, adresse: www.2helpU.com

Vennligst stikk innom våre nettsider på www.blackanddecker.no for å registrere ditt nye Black & Decker-produkt og for å holde deg oppdatert om nye produkter og spesialtilbud.

Du finner mer informasjon om Black & Decker og produktutvalget vårt på www.blackanddecker.no

DANSK

Anvendelsesområde

Advarsel! Yderligere sikkerhedsadvarsler for bor og slagbor

Advarsel! Sæt hætten (13) på batteriet (7) ved transport og opbevaring.

EU overensstemmelseserklæring

PF188B H1

Black & Decker erklærer, at disse produkter er i overensstemmelse med følgende:

98/37/EF, EN 60745

Ikke glem å registrere produktet ditt!

www.blackanddecker.no/productregistration

Registrer produktet ditt online på www.blackanddecker.no/productregistration, eller send ditt navn, etternavn og produktkode til Black & Decker i ditt eget land.

DANSK
