Type product	Draadloze boorhamer
Merk	Black & Decker
Model	PF148
Nominale spanning	18 V DC
Onbelaste snelheid	0 – 450 / 0 – 1.450 min⁻¹ (twee mechanische snelheden)
Max. koppel	40 Nm
Boorkopcapaciteit	13 mm (sleutelloos)
Max. boorcapaciteit – staal	13 mm
Max. boorcapaciteit – hout	35 mm
Max. boorcapaciteit – metselwerk	13 mm
Accutype	Ni-Cd 1,2 Ah
Gewicht (zonder accu)	1,61 kg
Gewicht accu	0,8 kg
Lader – spanning	230 V AC
Lader – oplaadtijd	3 u of 1 u afhankelijk van model
Geluidsdrukniveau	87 dB(A) (onzekerheid 3 dB(A))
Geluidsvermogensniveau	98 dB(A) (onzekerheid 3 dB(A))
Trilling – hamerboren	10,27 m/s² (onzekerheid 1,5 m/s²)
Trilling – boren in metaal	< 2,5 m/s² (onzekerheid 1,5 m/s²)
Trilling – schroeven	< 2,5 m/s² (onzekerheid 1,5 m/s²)
Functies	Boren, schroeven, hameren (hamerfunctie)
Speciale kenmerken	Snelheidsregelaar, richtingschakelaar, modusschakelaar (boren/schroeven/hameren), sleutelloze boorkop, ingebouwde bitopslag, twee mechanische snelheden
Onderhoud	Reinig regelmatig de ventilatieopeningen met een zachte borstel of een droge doek; reinig de behuizing met een vochtige doek zonder oplosmiddelen
Garantie	24 maanden

Veelgestelde vragen - PF148 BLACK & DECKER

Hoe vervang ik een boor of schroefbit?

Vergrendel het gereedschap door de draairichtingschakelaar in de middenstand te zetten. Open de sleutelloze boorkop door met één hand de huls te draaien terwijl u het gereedschap met de andere hand vasthoudt. Plaats de schacht van het accessoire en draai de huls vervolgens in omgekeerde richting stevig vast.

Hoe laad ik de accu voor de eerste keer op?

Verwijder de accu uit het gereedschap en plaats deze in de juiste lader (model 3u of 1u). Sluit de lader aan op een stopcontact. Het laadlampje gaat branden (rood). Volledig opladen duurt ongeveer 3 uur (standaardmodel) of 1 uur (snelmodel). Aan het einde wordt het lampje groen. De accu bereikt zijn volledige capaciteit na een paar laad-/ontlaadcycli.

Hoe gebruik ik de hamerfunctie om in metselwerk te boren?

Stel de moduskeuzering in op de hamerboorpositie (symbool T uitgelijnd met de markering). Zet de tweesnelheidsschakelaar naar voren (tweede versnelling). Gebruik een geschikte metselboor. Oefen lichte, rechte druk uit.

Hoe kies ik het juiste koppel voor het schroeven?

Draai de koppelinstelring naar de laagste stand. Draai de eerste schroef vast. Als de koppeling 'klikt' voordat het gewenste resultaat is bereikt, verhoog dan geleidelijk de instelling tot het koppel voldoende is. Gebruik deze instelling voor de volgende schroeven. Zet voor boren de ring op de boorpositie (symbool 2).

Wat te doen als de accu niet oplaadt of het lampje groen blijft?

Als het lampje van de lader direct groen is, is de accu volledig opgeladen of te warm. Verwijder de accu, laat deze ongeveer 1 uur afkoelen bij kamertemperatuur (10-40 °C) en plaats hem terug. Als het probleem aanhoudt, is de accu mogelijk defect. Neem contact op met een erkende reparateur.

Hoe keer ik de draairichting om?

Gebruik de draairichtingschakelaar boven de schakelaar. Schuif deze naar links voor vooruit (rechtsom, voor boren en schroeven), naar rechts voor achteruit (linksom, voor losdraaien). Zet hem in de middenstand om het gereedschap te vergrendelen.

Welke boren gebruiken voor licht metselwerk?

Gebruik specifieke metselboren. Het gereedschap is ontworpen voor licht metselwerk, met een maximale diameter van 13 mm. Stel de modus in op hameren en de tweede versnelling voor optimale resultaten.

Hoe reinig ik het gereedschap en de lader?

Verwijder voor het reinigen de accu en trek de stekker uit de lader. Reinig regelmatig de ventilatieopeningen met een zachte borstel of een droge doek. Veeg de behuizing af met een vochtige doek (geen oplosmiddelen of schuurmiddelen). Open de boorkop en tik erop om stof te verwijderen.

Hoe recycle ik de accu aan het einde van zijn levensduur?

Laad de accu volledig leeg en verwijder hem uit het gereedschap. Ni-Cd-accu's zijn recyclebaar. Lever ze in bij een geschikt inzamelpunt (milieustraat, erkende reparateur of winkel). Gooi ze niet bij het huishoudelijk afval.

Welke veiligheidsmaatregelen moet ik nemen tijdens gebruik?

Draag gehoorbescherming, een veiligheidsbril en gebruik de meegeleverde extra handgreep. Raak de punt van de boor niet aan na het boren (heet). Controleer of er geen elektrische kabels in de muur zitten voordat u boort. Houd het gereedschap bij de geïsoleerde oppervlakken vast. Volg alle instructies in de handleiding.

GEBRUIKSAANWIJZING PF148 BLACK & DECKER

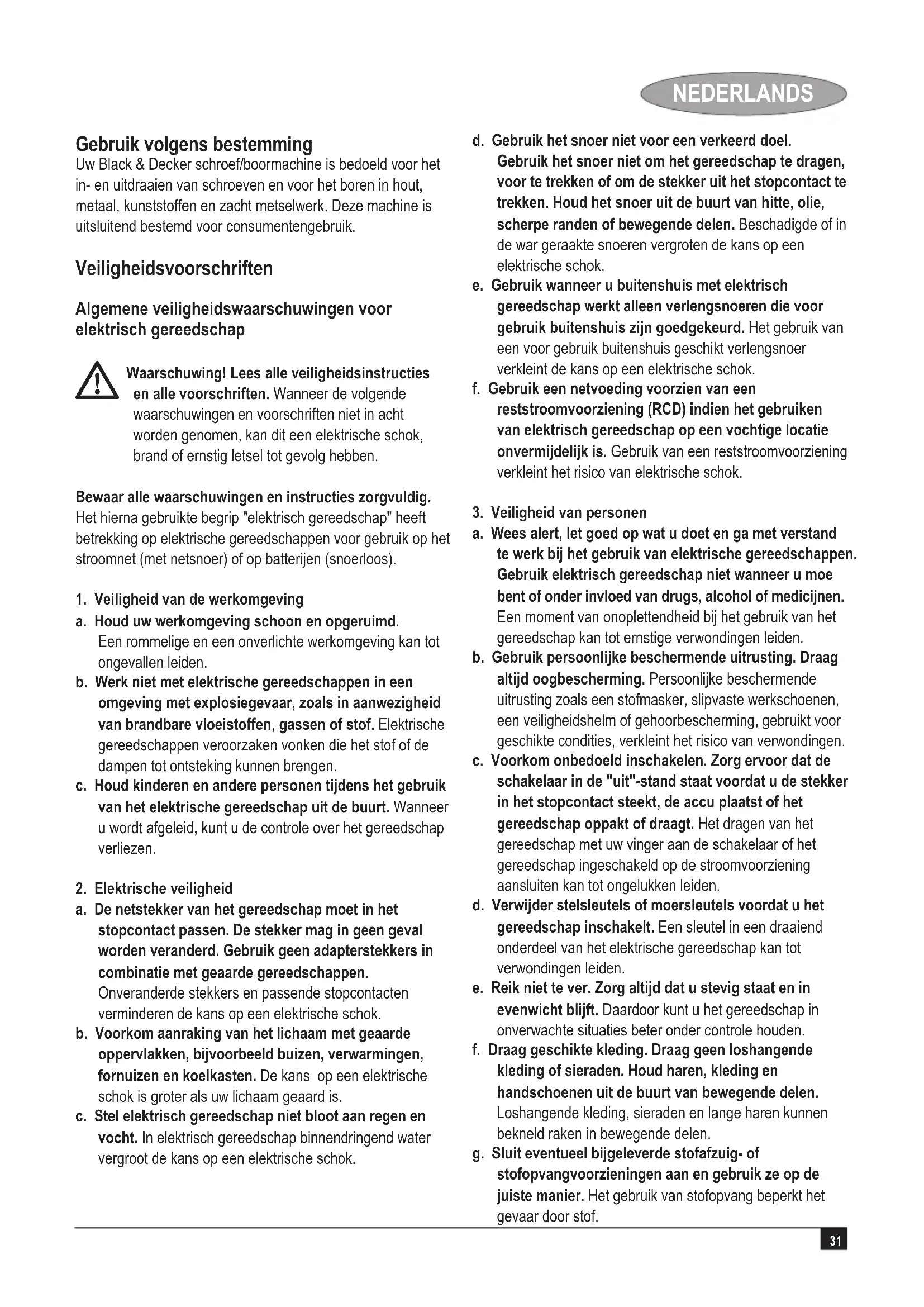

Gebruik volgens bestemming

Uw Black & Decker schroef/boormachine is bedoeld voor het in- en uitdraaien van schroeven en voor het boren in hout, metaal, kunststoffen en zacht metselwerk. Deze machine is uitsluitend bestemd voor consumentengebruik.

Veiligheidsvoorschriften

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

Waarschuwing! Lees alle veiligheidsinstructies en alle voorschriften. Wanneer de volgende waarschuwingen en voorschriften niet in acht worden genomen, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en instructies zorgvuldig.

Het hierna gebruikte begrip "elektrisch gereedschap" heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) of op batterijen (snoerloos).

1. Veiligheid van de werkomgeving

a. Houd uw werkomgeving schoon en opgeruimd. Een rommelige en een onverlichte werkomgeving kan tot ongevallen leiden.

b. Werk niet met elektrische gereedschappen in een omgeving met explosiegevaar, zoals in aanwezigheid van brandbare vloeistoffen, gassen of stof. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen.

c. Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

1. Elektrische veiligheid

a. De netstekker van het gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde gereedschappen.

Onveranderde stekkers en passende stopcontacten verminderen de kans op een elektrische schok.

b. Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld buizen, verwarmingen, fornuizen en koelkasten. De kans op een elektrische schok is groter als uw lichaam geaard is.

c. Stel elektrisch gereedschap niet bloot aan regen en vocht. In elektrisch gereedschap binnendringend water vergroot de kans op een elektrische schok.

d. Gebruik het snoer niet voor een verkeerd doel. Gebruik het snoer niet om het gereedschap te dragen, voor te trekken of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende delen. Beschadigde of in de war geraakte snoeren vergroten de kans op een elektrische schok.

e. Gebruik wanneer u buitenshuis met elektrisch gereedschap werkt alleen verlengsnoeren die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikt verlengsnoer verkleint de kans op een elektrische schok.

f. Gebruik een netvoeding voorzien van een reststroomvoorziening (RCD) indien het gebruiken van elektrisch gereedschap op een vochtige locatie onvermijdelijk is. Gebruik van een reststroomvoorziening verkleint het risico van elektrische schok.

1. Veiligheid van personen

a. Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van elektrische gereedschappen. Gebruik elektrisch gereedschap niet wanneer u moe bent of onder invloed van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het gereedschap kan tot ernstige verwondingen leiden.

b. Gebruik persoonlijke beschermende uitrusting. Draag altijd oogbescherming. Persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, gebruikt voor geschikte condities, verkleint het risico van verwondingen.

c. Voorkom onbedoeld inschakelen. Zorg ervoor dat de schakelaar in de "uit"-stand staat voordat u de stekker in het stopcontact steekt, de accu plaatst of het gereedschap oppakt of draagt. Het dragen van het gereedschap met uw vinger aan de schakelaar of het gereedschap ingeschakeld op de stroomvoorziening aansluiten kan tot ongelukken leiden.

d. Verwijder stelsleutels of moersleutels voordat u het gereedschap inschakelt. Een sleutel in een draaiend onderdeel van het elektrische gereedschap kan tot verwondingen leiden.

e. Reik niet te ver. Zorg altijd dat u stevig staat en in evenwicht blijft. Daardoor kunt u het gereedschap in onverwachte situaties beter onder controle houden.

f. Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, sieraden en lange haren kunnen bekneld raken in bewegende delen.

g. Sluit eventueel bijgeleverde stofafzuig- of stofopvangvoorzieningen aan en gebruik ze op de juiste manier. Het gebruik van stofopvang beperkt het gevaar door stof.

NEDERLANDS

1. Gebruik en onderhoud van elektrische gereedschappen

a. Overbelast het gereedschap niet. Gebruik voor uw toepassing het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik.

b. Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld is gevaarlijk en moet worden gerepareerd.

c. Trek de stekker uit het stopcontact en/of accu alvorens het gereedschap af te stellen, accessoires te verwisselen of elektrisch gereedschap op te bergen. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het gereedschap.

d. Bewaar elektrische gereedschappen die niet worden gebruikt buiten bereik van kinderen. Laat personen die niet met het gereedschap vertrouwd zijn of deze aanwijzingen niet hebben gelezen niet met het gereedschap werken. Elektrische gereedschappen zijn gevaarlijk in de handen van onervaren personen.

e. Verzorg het gereedschap zorgvuldig. Controleer bewegende delen van het gereedschap op goede uitlijning en soepele werking. Controleer of onderdelen niet gebroken zijn of dat de werking van het gereedschap niet op enige andere wijze nadelig wordt beïnvloed. Laat beschadigde delen repareren voordat u met het gereedschap gaat werken. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrische gereedschappen.

f. Houd snijgereedschappen scherp en schoon. Zorgvuldig onderhouden snijgereedschappen met scherpe snijkanten lopen minder snel vast en zijn gemakkelijker te sturen.

g. Gebruik elektrische gereedschappen, toebehoren, inzetgereedschappen en dergelijke volgens deze aanwijzingen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden.

1. Gebruik en onderhoud van op een accu werkende gereedschappen

a. Laad accu's alleen op in door de fabrikant gespecificeerde opladers. Een voor een bepaald type accu geschikte oplader levert brandgevaar op bij gebruik met een andere accu.

b. Gebruik elektrische gereedschappen alleen met de daarvoor bedoelde accu's. Het gebruik van andere accu's kan letsel en brand veroorzaken.

c. Houd accu's die niet in gebruik zijn uit de buurt van metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven en andere kleine metalen voorwerpen, die overbrugging van de contacten kunnen veroorzaken. Kortsluiting tussen de accupolen brandwonden of brand veroorzaken.

d. Bij verkeerd gebruik kan vloeistof uit de batterij lekken. Voorkom contact. Spoel in geval van onbedoeld contact met water. Raadpleeg tevens een arts als de vloeistof in contact komt met de ogen. Uit de batterij gelekte vloeistof kan huidirritaties of brandwonden veroorzaken.

1. Service

a. Laat het elektrische gereedschap alleen repareren door een gekwalificeerde reparateur en alleen met gebruik van originele vervangingsonderdelen. Dit garandeert de veiligheid van het gereedschap.

Aanvullende veiligheidswaarschuwingen voor elektrisch gereedschap

Waarschuwing! Aanvullende veiligheidswaarschuwingen voor boormachines en klopboormachines

- Draag oorbeschermers bij klopboormachines. Blootstelling aan lawaai kan gehoorbeschadiging veroorzaken.

- Gebruik de handgrepen die met de machine worden meegeleverd. Het niet in bedwang kunnen houden van de machine kan leiden tot ongelukken.

Houd de machine alleen aan de geïsoleerde greepvlakken vast als u werkzaamheden uitvoert waarbij het zaagaccessoire verborgen stroomleidingen of de eigen machinekabel kan raken. Het zaagaccessoire dat een onder spanning staande leiding raakt, zetten ook de zichtbare metalen machinedelen onder spanning; dit kan leiden tot een elektrische schok.

- Hanteer klemmen of een andere praktische manier om het werkstuk op een stabiele ondergrond vast te klemmen en te ondersteunen. Het werkstuk met de hand vasthouden of tegen het lichaam houden zorgt voor instabiliteit en kan leiden tot controleverlies.

- Controleer voordat u gaat boren in muren, vloeren of plafonds de locatie van eventueel aanwezige gas-, wateren elektriciteitsleidingen.

- Vermijd aanraking met de punt van de boor vlak na het boren, omdat deze heet kan zijn.

- Deze machine is niet bedoeld voor gebruik door personen (inclusief kinderen) met beperkt lichamelijk, zintuigelijk of geestelijk vermogen, of gebrek aan ervaring en kennis, tenzij hen de supervisie of instructie is gegeven omtrent het gebruik van de machine door een persoon die verantwoordelijk is voor hun veiligheid. Houd toezicht op kinderen om ervoor te zorgen dat zij niet met het apparaat gaan spelen.

- Het gebruik volgens bestemming is beschreven in deze handleiding. Gebruik ter voorkoming van lichamelijk letsel en/of materiële schade uitsluitend de in deze gebruiksaanwijzing aanbevolen accessoires en hulpstukken. Gebruik het instrument uitsluitend volgens bestemming.

Vibratie

De verklaarde trillingsafgifte in het gedeelte van de technische gegevens / conformiteitsverklaring zijn gemeten volgens een standaard testmethode vastgesteld door EN 60745 en kan worden gebruikt om apparaten met elkaar te vergelijken. De verklaarde trillingsafgifte kan ook worden gebruikt in een voorlopige beoordeling van blootstelling.

Waarschuwing! De waarde van de trillingsafgifte tijdens daadwerkelijk gebruik van elektrisch gereedschap kan afwijken van de verklaarde waarde afhankelijk op wat voor manieren het apparaat wordt gebruikt. Het trillingsniveau kan toenemen boven het aangegeven niveau.

Bij het bepalen van de trillingsblootstelling ter vaststelling van de veiligheidsmaatregelen vereist door 2002/44/EG - ter bescherming van personen die werkmatig geregeld elektrisch gereedschap gebruiken - dient een inschatting van de trillingsblootstelling de feitelijke gebruiksondities en bedieningswijze in acht te nemen, inclusief alle onderdelen van de bedieningscyclus, zoals het uistchakelen van het apparaat en het onbelast laten lopen alsmede de trekkertijd.

Labels op de machine

Op de machine vindt u de volgende pictogrammen:

Waarschuwing! De gebruiker moet de handleiding lezen om risico op letsel te verkleinen

Aanvullende veiligheidsvoorschriften voor accu's en opladers

Accu's

◆ Probeer nooit een accu te openen.
◆ Stel de accu niet aan water bloot.
- Bewaar accu's niet op plaatsen waar de temperatuur hoger kan worden dan 40 °C.
- Laad accu's uitsluitend op bij een omgevingstemperatuur tussen 10 °C en 40 °C.

• Laad accu's uitsluitend op met behulp van de meegeleverde oplader.
  ♦ Volg bij het weggooien van accu's de instructies in de paragraaf 'Milieu' op.

Opladers

• Gebruik uw Black & Decker oplader uitsluitend voor het opladen van accu's van het meegeleverde type. Andere accu's kunnen scheuren en zo letsel en materiële schade veroorzaken.
  ◆ Probeer nooit niet-oplaadbare batterijen op te laden.
• Laat een defect netsnoer onmiddellijk vervangen.
  ◆ Stel de oplader niet aan water bloot.
  ◆ Open de oplader niet.
  ◆ Doorboor de oplader niet.

oplader is uitsluitend bedoeld voor gebruik binnenshuis.

Lees voor gebruik de gebruiksaanwijzing.

Laad accu's uitsluitend op bij een omgevingstemperatuur tussen 10 °C en 40 °C.

Laadproces beëindigd

Laadproces op gang

Elektrische veiligheid

v oplader is dubbel geïsoleerd; een aardaansluiting is daarom niet noodzakelijk. Controleer altijd of de netspanning overeenkomt met het voltage op het typeplaatje. Vervang de oplader nooit door een netstekker.

- Indien het netsnoer is beschadigd, dient het ter voorkoming van gevaren te worden vervangen door de fabrikant of een erkend servicecentrum.

Onderdelen

Al naar gelang de uitvoering beschikt deze machine over de volgende onderdelen.

1. Links/rechts-schakelaar
2. Boorhouder
3. Modusselectie/koppelstelkraag
4. Twee versnellingen keuzeschakelaar
5. Bithouder

6. Accu

7. Schakelaar voor elektronisch regelbaar toerental

NEDERLANDS

Fig. A

1. Oplader
2. Opladerhouder
3. Oplaadindicator

Montage

Waarschuwing! Neem voor de montage de accu van de machine.

Aanbrengen en verwijderen van de accu (fig. B)

• Om de batterij (7) aan te brengen, houdt u hem voor de houder in de machine. Schuif de accu in de houder en duw deze aan totdat hij vastklikt.
  Druk om de batterij te verwijderen de ontgrendelingsknop (12) in en trek tegelijkertijd de batterij uit de houder.

Aanbrengen van het batterijdeksel (fig. C)

Waarschuwing! Plaats voor transport en opslag de accukap (13) op de accu (7).

Monteren en verwijderen van een boor of schroefbit (fig. D)

Deze machine is voorzien van een snelspanboorhouder voor het eenvoudig verwisselen van bits.

• Vergrendel de machine door de links/rechts-schuif (2) in de middenpositie te zetten.
• Open de boorhouder door met één hand aan de huls (14) te draaien en ondertussen met de andere hand de machine vast te houden.
  ◆ Steek de schacht van de boor of bit (15) in de boorhouder.
• Draai de boorhouder stevig vast door met één hand aan de huls (14) te draaien en ondertussen met de andere hand de machine vast te houden.

Deze machine wordt geleverd met een dubbelzijdige schroevendraaierbit in de bithouder (6).

• Om de schroefbit uit de bithouder te verwijderen, licht u de bit uit de uitsparing.
• Om de schroefbit te bewaren, drukt u deze stevig in de houder.

Gebruik

Waarschuwing! Laat de machine op haar eigen tempo werken. Niet overbelasten.

Opladen van de accu (fig. A)

De accu moet worden opgeladen voor het eerste gebruik alsmede zodra hij niet meer genoeg energie levert voor werkzaamheden die eerder moeiteloos konden worden verricht. Als u de accu voor de eerste keer of na langdurige opslag oplaadt, zal deze slechts voor ca. 80% worden opgeladen. Na een aantal laad- en ontlaad-cycli wordt de accu echter compleet opgeladen.

Tijdens het opladen kan de accu warm aanvoelen. Dit is normaal en duidt niet op een defect.

Waarschuwing! Laad de accu niet op bij omgevingstemperaturen onder 10 °C of boven 40 °C. Aanbevolen oplaadtemperatuur: ca. 24 °C.

Gebruiken van de 3-uurslader

• Om de accu (7) op te laden, haalt u deze uit de machine en schuift u de opladerhouder (9) op de accu.
  ◆ Steek de stekker van de oplader (8) in het stopcontact.
  Tijdens het opladen wordt de batterij warm. Na ongeveer 3 uur laden is de batterij voldoende opgeladen voor normaal gebruik. Na ongeveer 6 uur laden is de batterij volledig opgeladen.
  ◆ Verwijder de opladerhouder van de batterij.

Gebruiken van de 1-uurslader

• Om de accu (7) op te laden, haalt u deze uit de machine en steekt hem in de oplader (9). De accu past slechts op één manier in de oplader. Niet forceren. Verzeker u ervan dat de accu volledig in de oplader is geplaatst.
• Steek de stekker van de oplader in het stopcontact.
• Controleer of de oplaadindicator (10) rood brandt. Als de oplaadindicator groen gaat branden, is de accu volledig opgeladen of te heet en kan deze niet worden opgeladen. Indien dit gebeurt, haalt u de accu uit de oplader en laat hem ongeveer 1 uur afkoelen voordat u de accu terugplaatst.
  Na ongeveer 1 uur opladen verandert de kleur van de oplaadindicator (10) van rood naar groen. De accu is nu volledig opgeladen.

◆ Verwijder de accu uit de oplader.

Selecteren van de draairichting (fig. E)

Kies voor boren en schroeven indraaien de draairichting rechtsom (met de klok mee). Kies voor schroeven losdraaien of voor het verwijderen van een vastgelopen boor de draairichting linksom (tegen de klok in).

• Om de draairichting rechtsom te selecteren, drukt u de links/rechts-schakelaar (2) naar links.
• Om de draairichting linksom te selecteren, drukt u de links/rechts-schakelaar naar rechts.
• Om de machine te vergrendelen, zet u de links/rechts-schakelaar in de middenpositie.

De werkmodus of het koppel selecteren (fig. F)

Deze machine is voorzien van een kraag om de werkmodus te selecteren en het koppel in te stellen voor het vastdraaien van schroeven. Grote schroeven en werkstukken van harde materialen vereisen een hogere koppelinstelling dan kleine schroeven en werkstukken van zachte materialen. De kraag bevat een groot aantal instellingen om op uw toepassing af te stellen.

• Voor boren in hout, metaal en kunststoffen zet u de kraag (4) in de boorpositie door het symbool op één lijn met de markering (16) te brengen.

• Voor schroevendraaien zet u de kraag in de gewenste stand. Als u de geschikte stand nog niet kent, gaat u als volgt te werk:

• Zet de kraag (4) op de laagste koppelinstelling.

• Draai de eerste schroef in.
• Als de koppeling slipt voordat het gewenste resultaat is bereikt, verhoogt u de koppelstand en gaat u verder met het indraaien van de schroef. Herhaal totdat u de juiste stand bereikt. Gebruik deze stand voor de resterende schroeven.

Boren in metselwerk (fig. F & G)

• Voor boren in metselwerk zet u de kraag (4) in de klopboorpositie door het symbool Top één lijn met de markering (16) te brengen.
• Schuif de twee versnellingen keuzeschakelaar (5) in de richting van de voorkant van de machine (tweede versnelling).

Twee versnellingen keuzeschakelaar (fig. G)

• Schuif voor boren in staal en voor schroevendraaiertoepas singen de twee versnellingen keuzeschakelaar (5) in de richting van de achterkant van de machine (eerste versnelling).
• Schuif voor boren in andere materialen dan staal de twee versnellingen keuzeschakelaar (5) in de richting van de voorkant van de machine (tweede versnelling).

Boren/schroeven draaien

• Selecteer de draairichting links- of rechtsom met behulp van de links/rechts-schakelaar (2).
• Om de machine in te schakelen, drukt u de schakelaar (1) in. De machinesnelheid hangt af van hoever u de schakelaar indrukt.
• Om de machine uit te schakelen, laat u de schakelaar los.

Tips voor optimaal gebruik

Boren

◆ Voer altijd lichte druk uit in een rechte lijn met de boor.
- Verminder de druk op de machine net voordat de boorpunt door de andere kant van het werkstuk heengaat.
- Gebruik een blok hout om werkstukken die kunnen versplinteren te beschermen.
- Gebruik houtboren voor het boren van grote gaten in hout.
- Gebruik HSS-boren voor het boren in metaal.
- Gebruik steenboorbits voor boren in zacht metselwerk.
- Gebruik een smeermiddel voor boren in andere metalen dan gietijzer en koper.

- Maak een inkerving met behulp van een centerpons in het midden van het te boren gat om de nauwkeurigheid te vergroten.

Schroeven

• Gebruik altijd het juiste type en de juiste maat schroefbit.
  Als schroeven moeilijk in te draaien zijn, gebruik dan een beetje vloeibaar wasmiddel of zeep als smeermiddel.
  ◆ Houd de machine en schroefbit altijd in een rechte lijn met de schroef.

Onderhoud

Uw Black & Decker machine is ontworpen om gedurende langere periode te functioneren met een minimum aan onderhoud. Voortdurend tevreden gebruik is afhankelijk van correct onderhoud en regelmatig schoonmaken.

Uw oplader behoeft geen ander onderhoud dan een regelmatige reiniging.

Waarschuwing! Verwijder de accu van de machine alvorens onderhoudswerkzaamheden uit te voeren. Koppel voor het reinigen van de oplader de netstekker los van het lichtnet.

• Reinig regelmatig de ventilatieopeningen van de machine en oplader met behulp van een zachte borstel of een droge doek.
  ◆ Reinig regelmatig de behuizing van de motor met een vochtige doek. Gebruik geen schuur- of oplosmiddel.
• Open regelmatig de boorhouder en tik zachtjes om eventueel stof uit de binnenkant te verwijderen.

Milieu

Gescheiden inzameling. Dit product mag niet met het gewone huishoudelijke afval worden weggegooid.

Wanneer uw oude Black & Deckerproduct aan vervanging toe is of het u niet langer van dienst kan zijn, gooi het dan niet bij het huishoudelijk afval. Zorg ervoor dat het product gescheiden kan worden ingezameld.

oor gebruikte producten en verpakkingen gescheiden in te zamelen, worden de materialen gerecycled en opnieuw gebruikt. Hergebruik van gerecyclede materialen voorkomt milieuvervuiling en vermindert de vraag naar grondstoffen.

Inzamelpunten voor gescheiden inzameling van elektrische huishoudproducten bij gemeentelijke vuilnisbergen of bij de verkoper waar u een nieuw product koopt, kunnen aan plaatselijke voorschriften gebonden zijn.

NEDERLANDS

Black & Decker biedt de mogelijkheid tot inzamelen en recyclen van afgedankte Black & Decker producten. Om gebruik van deze service te maken, dient u het product aan een van onze servicecentra te sturen, die voor ons de inzameling verzorgen.

U kunt het adres van het dichtstbijzijnde servicecentrum opvragen via de adressen op de achterzijde van deze handleiding. U kunt ook een lijst van onze servicecentra en meer informatie m.b.t. onze klantenservice vinden op het volgende Internet-adres: www.2helpU.com

Accu's

Black & Decker accu's kunnen vele malen opnieuw worden opgeladen. Versleten accu's dienen op milieubewuste wijze te worden verwijderd:

• Gebruik de energie van de accu helemaal op en verwijder hem dan van de machine.
• NiCd-, NiMH- en Li-Ion-accu's zijn te recyclen. Breng ze naar een servicecentrum of naar een plaatselijk verwerkingscentrum voor klein chemisch afval.

Technische gegevens

PF188B
Spanning V	DC 18
Onbelast toerental min	-1 0-450/0-1.450
Max. koppel Nm 40
Boorhoudercapaciteit mm 13
Max. boorcapaciteit
staal/hout/metselwerk mm 13/35/13
Cat. nr. accu A18
Gewicht (zonder accu) kg 1,61

Accu A18
Spanning V	DC 18
Capaciteit Ah 1,2
Accutype NiCd
Gewicht kg 0,8

Oplader 3 uur 1 uur
Netspanning	V_AC 230	230
Gemiddelde oplaadtijd	h 3	1
Gewicht kg 0,17 0,36

EG-conformiteitsverklaring

PF188B H1

Black & Decker verklaart dat deze producten in overeenstemming zijn met: 98/37/EG, EN 60745

Niveau van de geluidsdruk, gemeten volgens EN 60745: Geluidsdruk ( L_pA ) 87 dB(A), onzekerheid (K) 3 dB(A) Geluidsvermogen ( L_WA ) 98 dB(A), onzekerheid (K) 3 dB(A)

Totale trillingswaarden (triaxale vectorsom) volgens EN 60745: Klopboren in beton ( a_h, ID ) 10,27 m/s ^2 , onzekerheid (K) 1,5 m/s ^2 Boren in metaal ( a_h, D ) < 2,5 m/s ^2 , onzekerheid (K) 1,5 m/s ^2

In- en uitdraaien van schroeven zonder stootkracht (a _n,s ) < 2,5 m/s ^2 , onzekerheid (K) 1,5 m/s ^2

De ondergetekende is verantwoordelijk voor de samenstelling van de technische gegevens en geeft deze verklaring namens Black & Decker.

K. Hewitt

Kevin Hewitt

Spennymoor, County Durham DL16 6JG, Verenigd Koninkrijk 02-6-2009

Garantie

Black & Decker heeft vertrouwen in zijn producten en biedt een uitstekende garantie. Deze garantiebepalingen vormen een aanvulling op uw wettelijke rechten en beperken deze niet. De garantie geldt in de lidstaten van de Europese Unie en de Europese Vrijhandelsassociatie.

Mocht uw Black & Decker product binnen 24 maanden na datum van aankoop defect raken tengevolge van materiaal- of constructiefouten, dan garanderen wij de kosteloze vervanging van defecte onderdelen, de reparatie van het product of de vervanging van het product, tenzij:

• Het product is gebruikt voor handelsdoeleinden, professionele toepassingen of verhuurdoeleinden;
  ◆ Het product onoordeelkundig is gebruikt;
• Het product is beschadigd door invloeden van buitenaf of door een ongeval;
  ◆ Reparaties zijn uitgevoerd door anderen dan onze servicecentra of Black & Decker personeel.

Om een beroep op de garantie te doen, dient u een aankoopbewijs te overhandigen aan de verkoper of een van onze servicecentra. U kunt het adres van het dichtstbijzijnde servicecentrum opvragen via de adressen op de achterzijde van deze handleiding. U kunt ook een lijst van onze servicecentra en meer informatie m.b.t. onze klantenservice vinden op het volgende Internet-adres: www.2helpU.com

Meld u aan op onze website www.blackanddecker.nl om te worden geïnformeerd over nieuwe producten en speciale aanbiedingen. Verdere informatie over het merk Black & Decker en onze producten vindt u op www.blackanddecker.nl

ESPAÑOL

Finalidad

Vergeet niet uw product te registreren!

U kunt uw product online registreren op www.blackanddecker.nl/productregistration of u kunt uw voornaam, achternaam en productcode opsturen naar Black & Decker in uw land.

ESPAÑOL
