Produkttype	Slagborhammer
Merke	Black & Decker
Modell	KR554CRESXE
Strømforsyning	230 V AC, 50 Hz
Effekt	550 W
Tomgangshastighet	0 – 2 800 o/min
Borekapasitet (betong)	13 mm
Borekapasitet (stål)	13 mm
Borekapasitet (tre)	20 mm
Vekt	2,0 kg
Lydtrykknivå (LpA)	97 dB(A)
Lydeffektnivå (LWA)	108 dB(A)
Vibrasjon (slagboring)	16,76 m/s²
Chuck	Selvspennende (enkel eller dobbel hylse)
Rotasjonsretning	Reversibel (forover/bakover)
Modusvelger	Slagboring / standard boring
Dybdeanslag	Ja, justerbar
Sidehåndtak	Ja, justerbar
Kontinuerlig lås	Ja
Dobbel isolasjon	Ja
Vedlikehold	Regelmessig rengjøring av ventilasjonsåpninger; rengjøring av motorrommet med en fuktig klut
Garanti	24 måneder
Resirkulering	Må ikke kastes med husholdningsavfall; leveres til en autorisert reparatør

Ofte stilte spørsmål - KR554CRESXE BLACK & DECKER

Hvordan endrer jeg rotasjonsretningen?

For å velge rotasjon med klokken, skyv frem/bak- bryteren til venstre. For motsatt retning, skyv den til høyre. Endre aldri rotasjonsretningen når motoren går.

Hvordan justerer jeg boredybden?

Løsne sidehåndtaket ved å vri håndtaket mot klokken. Still dybdeanslaget til ønsket posisjon. Maksimal dybde er avstanden mellom borhodet og forkanten av anslaget. Stram sidehåndtaket ved å vri håndtaket med klokken.

Hvordan installerer jeg et bor i den selvspennende chucken?

Åpne chucken ved å trykke på knappen for manuell aksellås og vri hylsen med klokken. Sett inn borskaftet, og stram så ved å vri hylsen med klokken til maksimalt feste.

Hvordan bruker jeg slagmodus?

For å bore i stein, sett modusvelgeren til slagposisjon (hammer-symbol). For å bore i andre materialer, sett den til standardposisjon.

Hvordan rengjør jeg verktøyet?

Før vedlikehold, slå av og koble fra verktøyet. Rengjør ventilasjonsåpningene regelmessig med en myk børste eller tørr klut. Rengjør motorrommet med en fuktig klut. Ikke bruk slipende eller løsemiddelbaserte produkter. Åpne chucken regelmessig og fjern støv inni ved å banke på den.

Hva gjør jeg hvis verktøyet ikke starter?

Kontroller at verktøyet er tilkoblet og at stikkontakten fungerer. Forsikre deg om at rotasjonsretningsbryteren ikke er i nøytral posisjon. Hvis problemet vedvarer, kontakt en autorisert Black & Decker-reparatør.

Hvilke tilbehør anbefales?

Bruk Black & Decker og Piranha tilbehør, som oppfyller høye kvalitetsstandarder. De sikrer optimalt resultat og tilfredshet med verktøyet.

Hvordan vedlikeholder jeg chucken?

Åpne chucken regelmessig og fjern støv inni ved å banke på den. Hvis chucken er nøkkelstyrt, sørg for at nøkkelen er oppbevart etter bruk.

Hvordan resirkulerer jeg verktøyet?

Ikke kast verktøyet med husholdningsavfall. Lever det til en autorisert Black & Decker-reparatør som tar seg av resirkulering. Besøk www.2helpU.com for å finne nærmeste reparatør.

Hvor finner jeg en autorisert reparatør?

Kontakt Black & Decker-kontoret på adressen angitt i bruksanvisningen, eller se listen over autoriserte reparatører på www.2helpU.com.

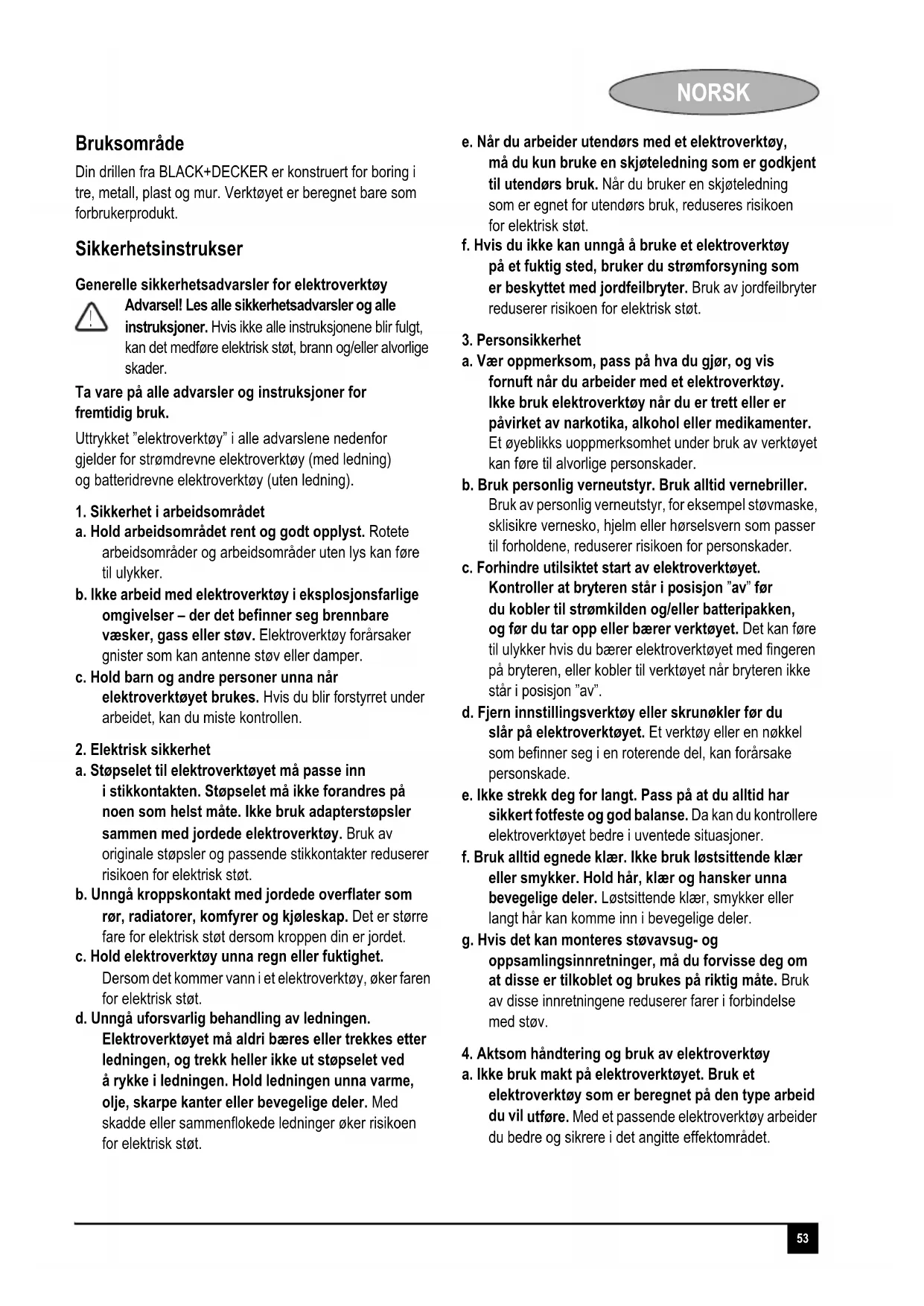

BRUKSANVISNING KR554CRESXE BLACK & DECKER

Norsk (Oversettelse av de opprinnelige instruksjonene) 53

Din drillen fra BLACK+DECKER er konstruert for boring i tre, metall, plast og mur. Verktøyet er beregnet bare som forbrukerprodukt.

Sikkerhetsinstrukser

Generelle sikkerhetsadvarsler for elektroverktøy Advarsel! Les alle sikkerhetsadvarsler og alle instruksjoner. Hvis ikke alle instruksjonene blir fulgt, kan det medføre elektrisk støt, brann og/eller alvorlige skader.

Ta vare på alle advarsler og instruksjoner for fremtidig bruk.

Uttrykket "elektroverktøy" i alle advarslene nedenfor gjelder for strømdrevne elektroverktøy (med ledning) og batteridrevne elektroverktøy (uten ledning).

a. Hold arbeidsområdet rent og godt opplyst. Rotete arbeidsområder og arbeidsområder uten lys kan føre til ulykker.

b. Ikke arbeid med elektroverktøy i eksplosjonsfarlige omgivelser – der det befinner seg brennbare væsker, gass eller støv. Elektroverktøy forårsaker gnister som kan antenne støv eller damper.

c. Hold barn og andre personer unna när elektroverktøyet brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen.

1. Elektrisk sikkerhet

a. Støpselet til elektroverktøyet må passe inn i stikkontakten. Støpselet må ikke forandres på noen som helst måte. Ikke bruk adapterstøpsler sammen med jordede elektroverktøy. Bruk av originale støpsler og passende stikkontakter reduserer risikoen for elektrisk støt.

b. Unngå kroppskontakt med jordede overflater som rør, radiatorer, komfyrer og kjøleskap. Det er større fare for elektrisk støt dersom kroppen din er jordet.

c. Hold elektroverktøy unna regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker faren for elektrisk støt.

d. Unngå uforsvarlig behandling av ledningen. Elektroverktøyet må aldri bæres eller trekkes etter ledningen, og trekk heller ikke ut støpselet ved å rykke i ledningen. Hold ledningen unna varme, olje, skarpe kanter eller bevegelige deler. Med skadde eller sammenflokeded ledninger øker risikoen for elektrisk støt.

e. Når du arbeider utendørs med et elektroverktøy, må du kun bruke en skjøteledning som er godkjent til utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektrisk støt.

f. Hvis du ikke kan unngå å bruke et elektroverktøy på et fuktig sted, bruker du strømforsyning som er beskyttet med jordfeilbryter. Bruk av jordfeilbryter reduserer risikoen for elektrisk støt.

1. Personsikkerhet

a. Vær oppmerksom, pass på hva du gjør, og vis fornuft når du arbeider med et elektroverktøy. Ikke bruk elektroverktøy når du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet under bruk av verktøyet kan føre til alvorlige personskader.

b. Bruk personlig verneutstyr. Bruk alltid vernebriller. Bruk av personlig verneutstyr, for eksempel støvmaske, sklisikre vernesko, hjelm eller hørselsvern som passer til forholdene, reduserer risikoen for personskader.

c. Forhindre utilsiktet start av elektroverktøyet. Kontroller at bryteren står i posisjon "av" før du kobler til strømkilden og/eller batteripakken, og før du tar opp eller bærer verktøyet. Det kan føre til ulykker hvis du bærer elektroverktøyet med fingeren på bryteren, eller kobler til verktøyet når bryteren ikke står i posisjon "av".

d. Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende del, kan forårsake personskade.

e. Ikke strekk deg for langt. Pass på at du alltid har sikkert fotfeste og god balanse. Da kan du kontrollere elektroverktøyet bedre i uventede situasjoner.

f. Bruk alltid egnede klær. Ikke bruk løstsittende klær eller smykker. Hold här, klær og hansker unna bevegelige deler. Løstsittende klær, smykker eller langt här kan komme inn i bevegelige deler.

g. Hvis det kan monteres støvavsug- og oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes på riktig måte. Bruk av disse innretningene reduserer farer i forbindelse med støv.

1. Aktsom håndtering og bruk av elektroverktøy

a. Ikke bruk makt på elektroverktøyet. Bruk et elektroverktøy som er beregnet på den type arbeid du vil utføre. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet.

NORSK

b. Ikke bruk elektroverktøy med defekt strømbryter. Et elektroverktøy som ikke kan kontrolleres med bryteren, er farlig og må repareres.

c. Trekk støpselet ut av stikkontakten og/eller koble fra batteripakken på elektroverktøyet før du utfører innstillinger, skifter tilbehørsdeler eller legger elektroverktøyet bort. Disse forebyggende sikkerhetstiltakene reduserer risikoen for utilsiktet start av elektroverktøyet.

d. Elektroverktøy som ikke er i bruk, må oppbevares utilgjengelig for barn. Ikke la verktøyet brukes av personer som ikke er fortrolig med det, eller som ikke har lest denne bruksanvisningen.

Elektroverktøy er farlige när de brukes av uerfarne personer.

e. Vær nøye med vedlikehold av elektroverktøy. Kontroller at bevegelige deler fungerer feilfritt og ikke klemmes fast, om deler er brukket eller skadet, og andre forhold som kan innvirke på elektroverktøyets funksjon. Hvis elektroverktøyet er skadet, må det repareres før bruk. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell.

f. Hold skjæreverktøy skarpe og rene. Godt vedlikeholdte skjæreverktøy med skarpe egger setter seg ikke så ofte fast og er lettere å føre.

g. Bruk elektroverktøy, tilbehør, bits osv. i henhold til disse instruksjonene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres.

Bruk av elektroverktøy til andre formål enn det som er angitt, kan føre til farlige situasjoner.

5. Service

a. Elektroverktøy skal alltid repareres av kvalifisert personell og kun med originale reservedeler. Dette sikrer at elektroverktøyets sikkerhet opprettholdes.

Ytterligere sikkerhetsadvarsler for elektroverktøy

Advarsell! Ytterligere sikkerhetsadvarsler for driller og slagdriller.

♦ Bruk hørselvern när du bruker slagdrill. Hvis du utsettes for støy, kan det skade hørselen.

♦ Bruk hjelpehåndtak som følger ned verktøyet. Tap av kontroll kan føre til personskade.

- Hold elektroverktøyet i de isolerte grepene når du utfører et arbeid hvor skjæretilbehøret kan komme i kontakt med skjulte ledninger eller sin egen kabel. Hvis en strømførende ledning kuttes, kan frittliggende metalldeler på verktøyet bli strømførende, og brukeren kan få støt.

♦ Bruk klemmer eller andre praktiske metoder for å spenne fast og støtte arbeidsstykket på en stabil plattform. Holdes arbeidsstykket med hånden eller inn mot kroppen, vil det være ustabilt, og dette kan lett føre til at du mister kontrollen.

Før du borer i vegger, gulv eller tak, kontrollerer du plasseringen av kabler og rør.

- Unngå å komme i berøring med spissen på et bor rett etter boring, da den kan være varm.

- Tiltenkt bruk er beskrevet i denne håndboken. Bruk av tilbehør eller utføring av oppgaver som ikke er anbefalt for verktøyet i denne håndboken, kan medføre fare for personskade og/eller skade på eiendom.

Andre personers sikkerhet

Det er ikke meningen at dette verktøyet skal brukes av personer (inkludert barn) med reduserte fysiske, sansemessige eller mentale evner, eller som mangler erfaring og kunnskap, med mindre de har fått oppfølging eller instruksjon når det gjelder bruken av apparatet, fra en person som er ansvarlig for deres sikkerhet.

Vibrasjonsemisjonsverdien som er angitt under tekniske data og samsvarserklæring, er blitt målt i henhold til en standard testmetode som er angitt i EN 60745, og kan brukes til å sammenligne et verktøy med et annet. Den oppgitte vibrasjonsemisjonsverdien kan også brukes til en foreløpig vurdering av eksponering.

Advarsel! Vibrasjonsemisjonsverdien under faktisk bruk av elektroverktøyet kan avvike fra den oppgitte verdien avhengig av måten verktøyet blir brukt på. Vibrasjonsnivået kan øke over nivået som er oppgitt.

Når man vurderer vibrasjonseksponering for å bestemme sikkerhetstiltak som kreves i 2002/44/EF for å beskytte personer som bruker elektroverktøy regelmessig i arbeidet, skal man når man anslår vibrasjonseksponeringen, ta hensyn til de faktiske bruksforholdene og måten verktøyet blir brukt på, inkludert hensyn til alle deler av brukssyklusen – også de gangene verktøyet slås av og når det går på tomgang, i tillegg til tiden utløseren er inne.

Merking på verktøy

Følgende symboler er vist på verktøyet.

Advarsel! Brukeren må lese håndboken for å redusere risikoen for skade.

Elektrisk sikkerhet

Hvis strømledningen blir skadet, må den skiftes av produsenten eller et autorisert BLACK+DECKER-servicesenter for å unngå fare.

Funksjoner

1. Utløser for variabel hastighet
2. Låseknapp
3. Knapp for fremover/bakover
4. Velger for boremodus
5. Borelås
6. Dybdestopp (ikke alle modeller)
7. Sidehåndtak (ikke alle modeller)

fig. B

1. Manuell spindellåsknapp (bare for nøkkelfri borelås med én hylse)

Montering

Advarsell! Før monteringen må du passe på at verktøyet er slått av og at kontakten er trukket ut.

Montering av sidehåndtak og dybdestopp (fig. A og G)

• Vri håndtaket mot klokken til du kan skyve sidehåndtaket (7) på forsiden av verktøyet som vist.
  ◆ Vri sidehåndtaket til ønsket stilling.
  ◆ Sett dybdestoppen (6) i monteringshullet som vist.
  ◆ Still inn boredybden som beskrevet nedenfor.
  Stram sidehåndtaket ved å vri håndtaket med klokken.

Sette inn et bor

Nøkkelfri borelås med én hylse (fig. B)

• Åpne borelåsen ved å trykke på knappen for manuell spindellås (8) og vri hylsen (9) mot klokken.
  ◆ Sett bitskaftet (12) inn i borelåsen.
  Stram borelåsen ved å trykke på den manuelle spindellåsknappen (8) og vri hylsen med klokken til den er stram.

Nøkkelfri borelås med to hylser (fig. C)

• Åpne borelåsen ved å vri forparten (10) med den ene hånden mens du holder bakparten (11) med den andre.
• Sett bitskaftet (12) inn i borelåsen og stram borelåsen godt.

Borelås med nøkkel (fig. D)

• Åpne borelåsen ved å vri hylsen (11) mot klokken.
  ◆ Sett bitskaftet (12) inn i borelåsen.
• Sett nøkkelen (14) inn i hvert av hullene (15) på siden av borelåsen og vri med klokken til det strammes.

Ta av og sette på borelåsen (fig. E)

◆ Åpne borelåsen så mye som mulig.
- Fjern skruen i borelåsen ved å vri den med klokken ved hjelp av en skrutrekker.
Stram en unbrakonøkkel i borelåsen og slå den med en hammer som vist.
◆ Fjern unbrakonøkkelen.
◆ Ta av borelåsen ved å skru den mot klokken.
Når du skal sette borelåsen på igjen, skrur du den på spindelen og fester den med holdeskruen i borelåsen.

Andre risikoer

Ved bruk av verktøyet kan det oppstå ytterligere risikoer som kanskje ikke er inkludert i sikkerhetsadvarslene som følger med. Disse risikoene kan bli forårsaket av feil bruk, langvarig bruk osv.

Selv om de relevante sikkerhetsbestemmelsene blir fulgt, og sikkerhetstiltakene blir gjennomført, kan visse gjenværende risikoer ikke unngås. Disse omfatter:

• Personskader som forårsakes av berøring av en roterende/bevegelig del.
• Personskader som forårsakes av at en del, et blad eller tilbehør endres.
• Personskader som forårsakes av langvarig bruk av et verktøy. Når du bruker et verktøy i lange perioder, må du sørge for å ta regelmessige pauser.
  ♦ Svekket hørsel.
• Helsefarer som forårsakes av innånding av støv som dannes når du bruker verktøyet (eksempel: arbeid med tre, spesielt eik, bøk og MDF).

Bruk

Advarsell! La verktøyet jobbe med sin egen hastighet. Ikke overbelast det.

Advarsel! Før du borer i vegger, gulv eller tak, kontrollerer du plasseringen av kabler og rør.

Velge rotasjonsretning (fig. F)

For boring brukes rotasjon fremover (med klokken).

NORSK

◆ Når du skal velge rotasjon fremover, skyver du kontrollknappen for fremover/bakover (3) til venstre.
◆ Når du skal velge rotasjon bakover, skyver du kontrollknappen for fremover/bakover til høyre.

Advarsell! Du må aldri skifte rotasjonsretning mens motoren går.

Velge boremodus

◆ Hvis du skal bore i mur, setter du velgeren for bormodus (4) i stilling.
Hvis du skal bore i andre materialer, setter du velgeren for bormodus i stilling.

• Løsne sidehåndtaket (7) ved å vri håndtaket mot klokken.
• Still dybdestoppen (6) til ønsket stilling. Maksimal boredypde tilsvarer avstanden mellom spissen på boret og forparten av dybdestoppen.
  Stram sidehåndtaket ved å vri håndtaket med klokken.

Start og stopp

Når du skal slå verktøyet på, trykker du på på/av-bryteren for variabel hastighet (1). Verktøyhastigheten avhenger av hvor langt du trykker bryteren. Bruk lav hastighet for bor med stor diameter og høy hastighet for bor med mindre diameter.
Hvis du ønsker å holde verktøyet i kontinuerlig drift, trykker du inn låseknappen (2) og slipper av/påknappen for variable hastighet. Dette valget er bare tilgjengelig ved full hastighet ved rotasjon fremover og bakover.
Når du skal slå verktøyet av, slipper du på/av-bryteren for variabel hastighet. Hvis du vil slå av verktøyet mens det er i kontinuerlig drift, trykker du inn av/på-knappen for variabel hastighet én gang til og slipper den.

Tilbehør

Verktøyets ytelse avhenger av tilbehøret du bruker. Tilbehør fra BLACK+DECKER og Piranha er produsert etter høye kvalitetsstandarder og er konstruert for å bedre verktøyets ytelse. Hvis du bruker dette tilbehøret, får du den aller beste ytelsen fra verktøyet ditt.

Vedlikehold

BLACK+DECKER-verktøyet ditt er konstruert for å være i drift over lengre tid med et minimum av vedlikehold. Det er avhengig av godt vedlikehold og regelmessig rengjøring for å fungere som det skal til enhver tid.

Advarsell! Før vedlikehold må verktøyet slås av og støpselet trekkes ut.

◆ Rengjør ventilasjonsåpningene i verktøyet jevnlig med en myk børste eller tørr klut.
- Rengjør motorhuset regelmessig med en ren, fuktig klut. Ikke bruk slipende eller løsemiddelbaserte rengjøringsmidler. La det aldri sive væske inn i verktøyet, og senk aldri noen deler av verktøyet ned i væske.
- Åpne borelåsen regelmessig, og bank på den for åfjerne eventuelt støv fra innsiden (hvis det er aktuelt).

Miljø

Hvis brukte produkter og emballasje leveres atskilt, kan materialer resirkuleres og brukes på nytt. Resirkulering av brukte produkter gir redusert miljøforurensing og mindre behov for råmaterialer.

Det kan være lokale bestemmelser for egen innsamling av elektriske produkter fra husstander, på kommunale avfallsplasser eller hos forhandleren när du kjøper et nytt produkt.

BLACK+DECKER tar i mot brukte BLACK+DECKER-produkter for resirkulering. Du kan levere produktet til et autorisert serviceverksted.

For informasjon om nærmeste autoriserte serviceverksted, kontakt ditt lokale BLACK+DECKER-kontor på den adressen som er angitt i bruksanvisningen. En oversikt over autoriserte serviceverksteder og opplysninger om ettersalgsservice og kontakter er også tilgjengelig på Internett: www.2helpU.com.

Tekniske data

	KR504RETYPE 3	KR504CRESTYPE 3	KR504CRETYPE 3	KR554RETYPE 3	KR554CRESTYPE 3
Inngangsspenning V AC 230 230 230 230 230
Inn-effekt W 500 500 500 550 550
Hastighet ubelastet min	-1	0-2800 0-2800	0-2800 0-2800	0-2800
Maks. borekapasitet
Stål/betong mm 13 13	13	13	13
Tre mm 20 20 20 20 20
Vekt kg 1,4 1,6 1,6 2,0 2,0

Lydtrykknivå i henhold til EN60745:

Lydtrykk ( L_pA ) 97 dB(A), usikkerhet (K) 3 dB(A)

lydeffektnivå (LWA) 108 dB(A), usikkerhet (K) 3 dB(A)

Totale vibrasjonsverdier (vektorsum fra tre retninger) bestemt i samsvar med EN 60745:

Slagboring i betong ( a_h,ID ) = 16.76 m/s², usikkerhet (K) = 1,5 m/s²

Boring i metall ( a_h,D ) = 3.42 m/s ^2 , usikkerhet (K) = 1,5 m/s ^2

Samsvarserklæring for EU

MASKINDIREKTIVET

KR504RE, KR504CRE KR504CRES, KR554RE, KR554CRES

Black & Decker erklærer at produktene som er beskrevet under "Tekniske data", er i samsvar med:

2006/42/EF, 2014/30/EU, 2011/65/EU,

EN60745-1 og EN60745-2-1

Du kan få mer informasjon ved å kontakte Black & Decker på følgende adresse eller på adressen på bakssiden av håndboken.

Undertegnede er ansvarlig for utarbeidelsen av den tekniske dokumentasjonen og gir denne erklæringen på vegne av Black & Decker.

R.Laverick

Engineering Manager

Besøk vårt webområde www.blackanddecker.no for å registrere ditt nye BLACK+DECKER-produkt og for å holde deg oppdatert om nye produkter og spesialtilbud.

Garanti

Black & Decker er trygg på kvaliteten til sine produkter og tilbyr en enestående garanti. Denne garantierklæringen kommer i tillegg til dine lovbestemte rettigheter, og er ikke i konflikt med disse. Garantien er gyldig i EU- og EFTA-medlemsstatene.

Hvis et Black & Decker-produkt går i stykker på grunn av material- og/eller fabrikasjonsfeil eller har mangler i forhold til spesifikasjonene, innen 24 måneder fra kjøpet, påtar Black & Decker seg å skifte ut defekte deler, reparere produkter som har vært utsatt for alminnelig slitasje, eller bytte ut slike produkter med minst mulig vanskelighet for kunden, med mindre:

produktet har vært brukt i yrkes-/næringsvirksomhet eller til utleie.
produktet har vært utsatt for feilaktig bruk eller mislighold.
produktet har blitt skadet av fremmede gjenstander eller stoffer eller ved et uhell.
♦ reparasjoner er forsøkt utført av andre enn autoriserte serviceverksteder eller Black & Deckers serviceteknikere.

For å ta garantien i bruk skal produktet og kjøpekvittering leveres til forhandleren eller til et autorisert serviceverksted. For informasjon om nærmeste autoriserte serviceverksted, kontakt ditt lokale Black & Decker-kontor på den adressen som er angitt i bruksanvisningen. En oversikt over autoriserte serviceverksteder og opplysninger om ettersalgsservice og kontakter er også tilgjengelig på Internett: www.2helpU.com.

Du finner mer informasjon om BLACK+DECKER og produktutvalget vårt på www.blackanddecker.no.

DANSK

Anvendelsesområde

Gem alle advarsler og anvisninger til senere brug.

Begrebet "elværktøj", der benyttes i nedenstående advarsler, henviser til netdrevne (med netledning) eller batteridrevne maskiner (uden netledning).

1. Elektricitet og sikkerhed

Advarsel! Yderligere sikkerhedsadvarsler for boremaskiner og slagboremaskiner.

Elektricitet og sikkerhed

EU overensstemmelseserklæring

MASKINDIREKTIV

KR504RE, KR504CRE KR504CRES, KR554RE, KR554CRES

Black & Decker erklærer, at produkterne beskrevet under "Tekniske data" er i overensstemmelse med: 2006/42/EF, 2014/30/EU, 2011/42/EF

EN60745-1 og EN60745-2-1
