MANUAL DE UTILIZADOR KR554CRESXE BLACK & DECKER

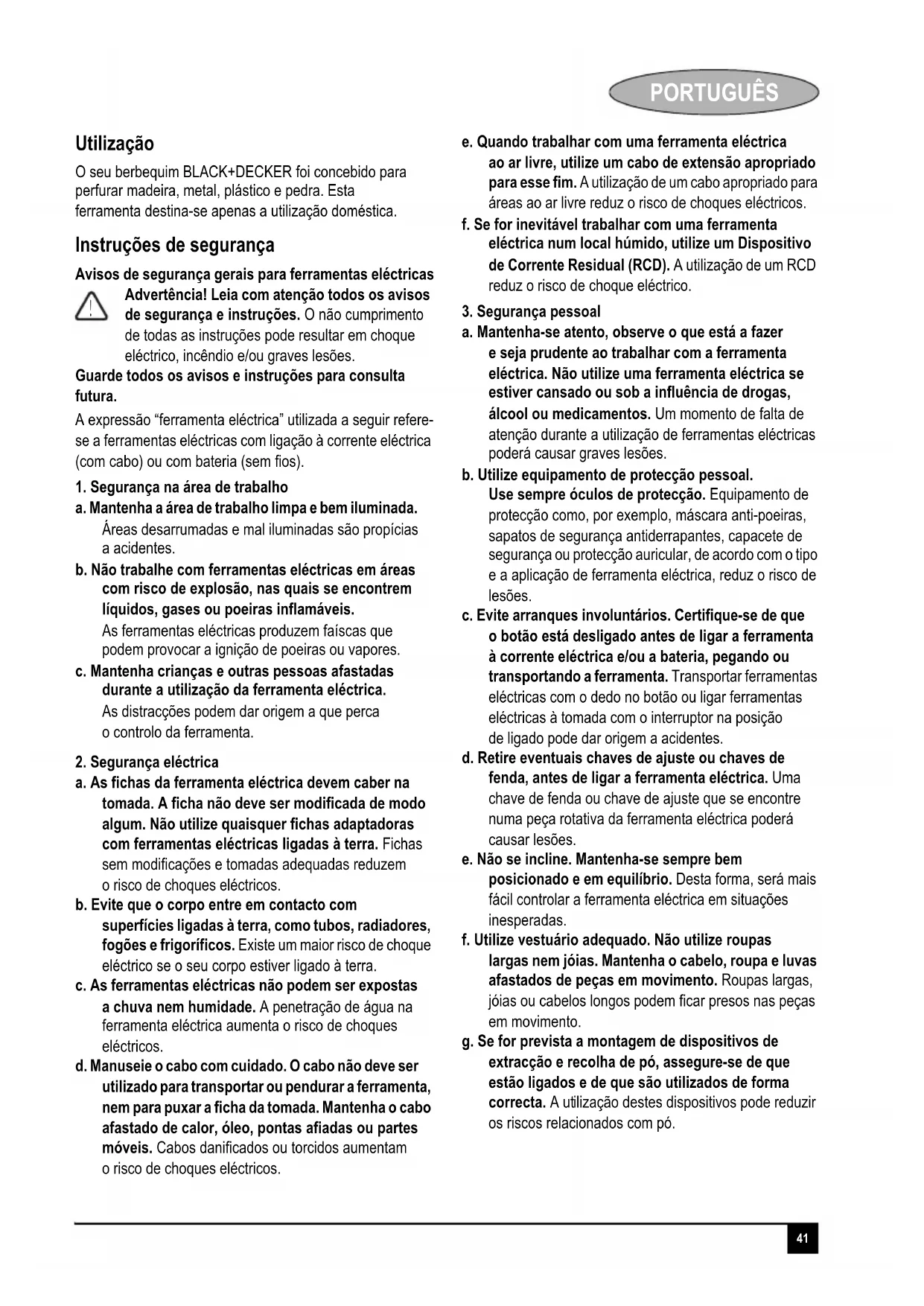

Utilização O seu berbequim BLACK+DECKER foi concebido para perfurar madeira, metal, plástico e pedra. Esta ferramenta destina-se apenas a utilização doméstica. Instruções de segurança Avisos de segurança gerais para ferramentas eléctricas Advertência! Leia com atenção todos os avisos de segurança e instruções. O não cumprimento de todas as instruções pode resultar em choque eléctrico, incêndio e/ou graves lesões. Guarde todos os avisos e instruções para consulta futura. A expressão “ferramenta eléctrica” utilizada a seguir refere- se a ferramentas eléctricas com ligação à corrente eléctrica (com cabo) ou com bateria (sem fios).

1. Segurança na área de trabalho

a. Mantenha a área de trabalho limpa e bem iluminada. Áreas desarrumadas e mal iluminadas são propícias a acidentes. b. Não trabalhe com ferramentas eléctricas em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou poeiras inflamáveis. As ferramentas eléctricas produzem faíscas que podem provocar a ignição de poeiras ou vapores. c. Mantenha crianças e outras pessoas afastadas durante a utilização da ferramenta eléctrica. As distracções podem dar origem a que perca o controlo da ferramenta.

2. Segurança eléctrica

a. As fichas da ferramenta eléctrica devem caber na tomada. A ficha não deve ser modificada de modo algum. Não utilize quaisquer fichas adaptadoras com ferramentas eléctricas ligadas à terra. Fichas sem modificações e tomadas adequadas reduzem o risco de choques eléctricos. b. Evite que o corpo entre em contacto com superfícies ligadas à terra, como tubos, radiadores, fogões e frigoríficos. Existe um maior risco de choque eléctrico se o seu corpo estiver ligado à terra. c. As ferramentas eléctricas não podem ser expostas a chuva nem humidade. A penetração de água na ferramenta eléctrica aumenta o risco de choques eléctricos. d. Manuseie o cabo com cuidado. O cabo não deve ser utilizado para transportar ou pendurar a ferramenta, nem para puxar a ficha da tomada. Mantenha o cabo afastado de calor, óleo, pontas afiadas ou partes móveis. Cabos danificados ou torcidos aumentam o risco de choques eléctricos. e. Quando trabalhar com uma ferramenta eléctrica ao ar livre, utilize um cabo de extensão apropriado para esse fim. A utilização de um cabo apropriado para áreas ao ar livre reduz o risco de choques eléctricos. f. Se for inevitável trabalhar com uma ferramenta eléctrica num local húmido, utilize um Dispositivo de Corrente Residual (RCD). A utilização de um RCD reduz o risco de choque eléctrico.

3. Segurança pessoal

a. Mantenha-se atento, observe o que está a fazer e seja prudente ao trabalhar com a ferramenta eléctrica. Não utilize uma ferramenta eléctrica se estiver cansado ou sob a influência de drogas, álcool ou medicamentos. Um momento de falta de atenção durante a utilização de ferramentas eléctricas poderá causar graves lesões. b. Utilize equipamento de protecção pessoal. Use sempre óculos de protecção. Equipamento de protecção como, por exemplo, máscara anti-poeiras, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e a aplicação de ferramenta eléctrica, reduz o risco de lesões. c. Evite arranques involuntários. Certifique-se de que o botão está desligado antes de ligar a ferramenta à corrente eléctrica e/ou a bateria, pegando ou transportando a ferramenta. Transportar ferramentas eléctricas com o dedo no botão ou ligar ferramentas eléctricas à tomada com o interruptor na posição de ligado pode dar origem a acidentes. d. Retire eventuais chaves de ajuste ou chaves de fenda, antes de ligar a ferramenta eléctrica. Uma chave de fenda ou chave de ajuste que se encontre numa peça rotativa da ferramenta eléctrica poderá causar lesões. e. Não se incline. Mantenha-se sempre bem posicionado e em equilíbrio. Desta forma, será mais fácil controlar a ferramenta eléctrica em situações inesperadas. f. Utilize vestuário adequado. Não utilize roupas largas nem jóias. Mantenha o cabelo, roupa e luvas afastados de peças em movimento. Roupas largas, jóias ou cabelos longos podem ficar presos nas peças em movimento. g. Se for prevista a montagem de dispositivos de extracção e recolha de pó, assegure-se de que estão ligados e de que são utilizados de forma correcta. A ut ilização destes dispositivos pode reduzir os riscos relacionados com pó. !42 PORTUGUÊS

4. Utilização e manutenção da ferramenta eléctrica

a. Não sobrecarregue a ferramenta eléctrica. Utilize a ferramenta eléctrica adequada para o trabalho pretendido. A ferramenta eléctrica correcta realizará o trabalho de forma melhor e mais segura, com a potência com que foi concebida. b. Não utilize a ferramenta eléctrica se o interruptor não puder ser ligado nem desligado. Qualquer ferramenta eléctrica que não possa ser controlada com o interruptor é perigosa e terá de ser reparada. c. Desligue a ficha da tomada e/ou a bateria da tomada antes de proceder a ajustes, trocar acessórios ou guardar ferramentas eléctricas. Estas medidas de prevenção de segurança reduzem o risco de ligação inadvertida da ferramenta eléctrica. d. Mantenha as ferramentas eléctricas que não estiverem a ser utilizadas fora do alcance de crianças. Não permita que a ferramenta eléctrica seja utilizada por pessoas não familiarizadas com a mesma ou que não tenham lido estas instruções. As ferramentas eléctricas são perigosas se forem utilizadas por pessoas não qualificadas. e. Efectue a manutenção das ferramentas eléctricas. Verifique se as partes móveis estão desalinhadas ou bloqueadas, se existem peças partidas ou qualquer outra situação que possa afectar o funcionamento das ferramentas eléctricas. As peças danificadas devem ser reparadas antes da utilização da ferramenta eléctrica. Muitos acidentes têm como causa uma manutenção insuficiente das ferramentas eléctricas. f. Mantenha as ferramentas de corte sempre afiadas e limpas. As ferramentas de corte com a manutenção adequada e as extremidades afiadas bloqueiam com menos frequência e são mais fáceis de controlar. g. Utilize a ferramenta eléctrica, acessórios e peças de ferramenta de acordo com estas instruções, considerando as condições de trabalho e a tarefa a ser executada. A utilização da ferramenta eléctrica para fins diferentes dos previstos pode resultar em situações perigosas.

a. A sua ferramenta eléctrica só deve ser reparada por pessoal qualificado e só devem ser colocadas peças sobressalentes originais. Isto garantirá a manutenção da segurança da ferramenta eléctrica. Avisos de segurança adicionais para ferramentas eléctricas Utilize protecção auditiva com berbequins de percussão. A exposição a ruídos pode causar perdas auditivas. Utilize o punho auxiliar fornecido com a ferramenta. A perda de controlo pode provocar lesões. Segure a ferramenta eléctrica pelas áreas isoladas quando executar uma operação em que o acessório de corte possa entrar em contacto com a cablagem oculta ou o seu próprio cabo. Cortar um acessório em contacto com um cabo “electrificado” poderá expor peças metálicas do sistema eléctrico da ferramenta e provocar choques ao operador. Utilize grampos ou outro meio prático para fixar e apoiar a peça numa plataforma estável. Se fixar a peça com a mão ou contra o seu corpo, a peça fica instável e pode dar origem à perda de controlo. Antes de perfurar as paredes, tectos ou chãos, verifique a localização de cablagem e tubos. Evite tocar na ponta de uma broca mesmo depois de perfurar, uma vez que esta poderá estar quente. A utilização prevista para este aparelho está descrita no manual de instruções. A utilização de qualquer acessório ou a realização de qualquer operação com este aparelho que não se inclua no presente manual de instruções poderá representar um risco de ferimentos pessoais e/ou danos materiais. Segurança de terceiros Este aparelho não deve ser utilizado por pessoas (incluindo crianças) que apresentem capacidades físicas, sensoriais ou mentais reduzidas ou que não possuam os conhecimentos e a experiência necessários, excepto se forem vigiadas e instruídas acerca da utilização do aparelho por uma pessoa responsável pela sua segurança. As crianças deverão ser vigiadas para que não mexam no aparelho. Vibração Os valores de emissão de vibração declarados na secção de dados técnicos e na declaração de conformidade foram medidos de acordo com o método de teste padrão fornecido pela EN 60745 e podem ser utilizados para comparar ferramentas. O valor de emissão de vibração declarado pode ainda ser utilizado numa avaliação preliminar de exposição. Advertência! Avisos de segurança adicionais para berbequins e berbequins de percussão. !43 PORTUGUÊS Advertência! O valor de emissão de vibração durante a utilização actual da ferramenta eléctrica pode ser diferente do valor declarado, dependendo da forma como a ferramenta é utilizada. O nível de vibração pode aumentar acima do nível indicado. Quando avaliar a exposição da vibração para determinar as medidas de segurança exigidas pela 2002/44/CE para proteger pessoas que utilizem regularmente ferramentas eléctricas, deve ser considerada uma estimativa de exposição de vibração, as actuais condições de utilização e o modo como a ferramenta é utilizada, incluindo ainda todas as partes do ciclo de funcionamento, como os períodos de inactividade e espera da ferramenta, para além do tempo de funcionamento. Rótulos nas ferramentas A ferramenta apresenta os seguintes pictogramas. Segurança eléctrica

Se o cabo de alimentação for danificado, terá de ser substituído pelo fabricante ou por um centro de assistência autorizado BLACK+DECKER para evitar acidentes. Funções

1. Interruptor de velocidade variável

2. Botão de bloqueio

3. Botão para a frente/para trás

4. Selector de modo de perfuração

8. Botão de bloqueio do eixo manual (apenas mandril sem

chave de manga única) Montagem Advertência! Antes da montagem, certifique-se de que a ferramenta está desligada e de que não está ligada à corrente eléctrica. Ajustar o cabo lateral e o batente de profundidade (fig. A e G) Rode o punho no sentido oposto aos ponteiros do relógio até conseguir fazer deslizar o cabo lateral (7) para a frente da ferramenta, tal como mostrado. Rode o cabo lateral para a posição pretendida. Introduza o batente de profundidade (6) no orifício de inserção, tal como mostrado. Ajuste a profundidade de perfuração, conforme descrito abaixo. Aperte o cabo lateral, rodando o punho no sentido dos ponteiros do relógio. Colocar uma broca Mandril sem chave de manga única (fig. B) Abra o mandril premindo o botão de bloqueio do eixo manual (8) e rodando a manga (9) no sentido oposto aos ponteiros do relógio. Coloque o veio de pontas (12) no mandril. Aperte firmemente o mandril premindo o botão de bloqueio do eixo manual (8) e rodando a manga no sentido dos ponteiros do relógio até ficar apertada. Mandril sem chave de manga dupla (fig. C) Abra o mandril rodando a parte da frente (10) com uma mão enquanto segura na parte de trás (11) com a outra. Coloque o veio de pontas (12) no mandril e aperte firmemente o mandril. Mandril com chave (fig. D) Abra o mandril rodando a manga (11) no sentido oposto aos ponteiros do relógio. Coloque o veio de pontas (12) no mandril. Coloque a chave do mandril (14) em cada orifício (15) no lado do mandril e rode no sentido dos ponteiros do relógio até ficar apertada. Remover e voltar a colocar o mandril (fig. E) Abra o mandril o mais possível. Remova o parafuso de retenção do mandril, localizado no mandril, rodando-o no sentido dos ponteiros do relógio utilizando a chave de fendas. Aperte a chave Allen no mandril e martele-a com um martelo, tal como mostrado. Retire a chave Allen. Retire o mandril, rodando-o no sentido oposto aos ponteiros do relógio. Para voltar a colocar o mandril, aparafuse-o no eixo e fixe-o com o parafuso de retenção do mandril. Advertência! Para reduzir o risco de lesões, o utilizador deve ler o manual de instruções. Esta ferramenta tem um isolamento duplo e, por isso, não é necessário um fio de terra. Verifique sempre se a fonte de alimentação corresponde à tensão indicada na placa de especificações.44 PORTUGUÊS Riscos residuais Podem surgir riscos residuais adicionais durante a utilização da ferramenta que poderão não constar nos avisos de segurança incluídos. Estes riscos podem resultar de má utilização, uso prolongado, etc. Mesmo com a aplicação dos regulamentos de segurança relevantes e com a implementação de dispositivos de segurança, alguns riscos residuais não podem ser evitados. Incluem: ferimentos causados pelo contacto com peças em rotação/movimento. ferimentos causados durante a troca de peças, lâminas ou acessórios. ferimentos causados pela utilização prolongada de uma ferramenta. Quando utilizar uma ferramenta por períodos prolongados, faça intervalos regulares. diminuição da audição. problemas de saúde causados pela inalação de poeiras resultantes da utilização da ferramenta (exemplo: trabalhos em madeira, especialmente carvalho, faia e MDF). Utilização Advertência! Deixe a ferramenta funcionar ao seu próprio ritmo. Não a sobrecarregue. Advertência! Antes de perfurar as paredes, tectos ou chãos, verifique a localização de cablagem e tubos. Seleccionar a direcção de rotação (fig. F) Para perfuração, utilize a rotação para a frente (no sentido dos ponteiros do relógio). Para seleccionar a rotação para a frente, pressione o botão para a frente/para trás (3) para a posição da esquerda. Para seleccionar a rotação para trás, pressione o botão para a frente/para trás para a direita. Advertência! Nunca mude a direcção de rotação enquanto o motor estiver a funcionar. Seleccionar o modo de perfuração Para perfurar em pedra, coloque o selector de modo de perfuração (4) na posição . Para perfurar noutros materiais, coloque o selector de modo de perfuração na posição . Ajustar a profundidade de perfuração (fig. G) Desaparafuse o cabo lateral (7), rodando o punho no sentido oposto aos ponteiros do relógio. Ajuste o batente de profundidade (6) na posição pretendida. A profundidade de perfuração máxima é igual à distância entre a ponta da broca e a parte da frente do batente de profundidade. Aperte o cabo lateral, rodando o punho no sentido dos ponteiros do relógio. Ligar e desligar Para ligar a ferramenta, prima o interruptor de velocidade variável (1). A velocidade da ferramenta depende de como pressiona o interruptor. Em regra geral, utilize velocidades baixas para brocas de diâmetros superiores e velocidades altas para brocas de diâmetros inferiores. Para uma operação contínua, prima o botão de bloqueio (2) e solte o interruptor de velocidade variável. Esta opção só está disponível em velocidade máxima nos modos para a frente e para trás. Para desligar a ferramenta, solte o interruptor de velocidade variável. Para desligar a ferramenta quando estiver a executar uma operação contínua, prima o interruptor de velocidade variável mais uma vez esolte-o. Acessórios O desempenho da ferramenta depende do acessório utilizado. Os acessórios BLACK+DECKER e Piranha são concebidos segundo normas de elevada qualidade e desenvolvidos de modo a melhorar o desempenho da sua ferramenta. Ao utilizar estes acessórios, obterá o melhor desempenho da sua ferramenta. Manutenção A sua ferramenta BLACK+DECKER foi concebida para funcionar por um longo período de tempo com uma manutenção mínima. Um funcionamento contínuo e satisfatório depende de uma manutenção adequada e da limpeza regular da ferramenta. Advertência! Antes de proceder a qualquer acção

manutenção, desligue a ferramenta e retire a ficha da tomada. Limpe regularmente as aberturas de ventilação da ferramenta com uma escova suave ou um pano seco. Limpe regularmente o compartimento do motor com um pano húmido. Não utilize nenhum produto de limpeza abrasivo ou à base de solvente. Nunca deixe nenhum líquido entrar na ferramenta e nunca submirja nenhuma parte da ferramenta em líquido. Abra o mandril regularmente e bata no mesmo para remover qualquer vestígio de pó do seu interior (quando colocado).45 PORTUGUÊS Protecção do ambiente Se, em algum momento, for necessário substituir o aparelho ou se este deixar de ter utilidade, não deite o produto num caixote do lixo. Este produto pode ser separado para reciclagem. A recolha separada de produtos e embalagens usa dos permite que os materiais sejam reciclados e novamente utilizados. A reutilização de materiais reciclados ajuda a evitar a poluição ambiental e reduz a procura de matérias-primas. A legislaçã o local poderá prever a recolha separada de produtos domésticos eléctricos, seja em lixeiras municipais ou através do revendedor quando adquire um produto novo. A BLACK+DECKER dispõe de instalações para recolha e reciclagem de produtos BLACK+DECKER quando estes atingem o fim da sua vida útil. Para usufruir deste serviço, devolva o produto em qualquer agente de reparação autorizado, que os recolherá em seu nome. Pode verificar a localização do agente de reparação autorizado mais perto de si, contactando os escritórios locais da BLACK+DECKER através do endereço indicado neste manual. Se preferir, pode encontrar na Internet uma lista de agentes de reparação autorizados BLACK+DECKER, detalhes completos e contactos do serviço pós-venda, em: www.2helpU.com. Dados técnicos Nível de pressão sonora de acordo com EN 60745: Pressão sonora (L

) 97 dB(A), imprecisão (K) 3 dB(A) Potência sonora (L

) 108 dB(A), imprecisão (K) 3 dB(A) Valores totais de vibração (soma vectores triax) de acordo com EN 60745: Perfurar com percussão em betão (a h, ID ) = 16.76 m/s², imprecisão (K) = 1,5 m/s² Perfurar em Metal (a h, D ) =3.42 m/s², imprecisão (K) = 1,5 m/s² Recolh a separada. Este produto não pode ser eliminado juntamente com os resíduos domésticos normais. .55( 7,32 .5&5(6 7,32 .5&5( 7,32 .55( 7,32 .5&5(6 7,32 Voltagem de entrada Vca 230 230 230 230 230 Potência utilizada W 500 500 500 550 550 Sem velocidade de carga min

0-2800 0-2800 0-2800 0-2800 0-2800 Capacidade máx. de perfuração Aço/betão mm 13 13 13 13 13 Madeira mm2020202020 Peso kg 1,4 1,6 1,6 2,0 2,046 PORTUGUÊS Declaração de conformidade CE

A Black & Decker declara que estes produtos descritos em “dados técnicos” estão em conformidade com: 2006/42/CE, 2014/30UE, 2011/65/UE, Para obter mais informações, contacte a Black & Decker no endereço indicado ou consulte a parte posterior do manual. O signatário é responsável pela compilação do ficheiro técnico e efectua esta declaração em nome da Black & Decker. R.Laverick Engineering Manager Black & Decker Europe, 210 Bath Road, Slough, Berkshire, SL1 3YD, Reino Unido 18-10-2014 Garantia A Black & Decker confia na qualidade dos seus produtos e oferece uma garantia excelente. Esta declaração de garantia é um complemento dos seus direitos estabelecidos por lei, não os prejudicando de forma alguma. A garantia é válida nos territórios dos Estados Membros da União Europeia e da Associação Europeia de Comércio Livre. Se um produto Black & Decker se avariar devido a defeitos de material, fabrico ou não conformidade, num período de 24 meses após a data da compra, a Black & Decker garante a substituição de peças defeituosas, a reparação de produtos sujeitos a um desgaste aceitável ou a substituição dos mesmos para garantir o mínimo de inconveniente ao cliente, excepto se: O produto tiver sido utilizado para fins comerciais, profissionais ou de aluguer. O produto tiver sido submetido a utilização indevida ou descuido. O produto tiver sido danificado por objectos estranhos, substâncias ou acidentes. Tiverem sido tentadas reparações por pessoas que não sejam agentes de reparação autorizados ou técnicos de manutenção da Black & Decker. Para accionar a garantia, terá de apresentar comprovativos de compra ao vendedor ou a um agente de reparação autorizado. Pode verificar a localização do agente de reparação autorizado mais perto de si, contactando os escritórios locais da Black & Decker através do endere

ndicado neste manual. Se preferir, pode encontrar na Internet uma lista de agentes de reparação autorizados Black & Decker, detalhes completos e contactos do serviço pós-venda, em: www.2helpU.com. Visite o nosso website www.blackanddecker.eu para registar o novo produto BLACK+DECKER e manter- se actualizado relativamente a novos produtos e ofertas especiais. Pode encontrar mais informações sobre a marca BLACK+DECKER e a nossa gama de produtos em www.blackanddecker.eu. EN60745-1 e EN60745-2-1
